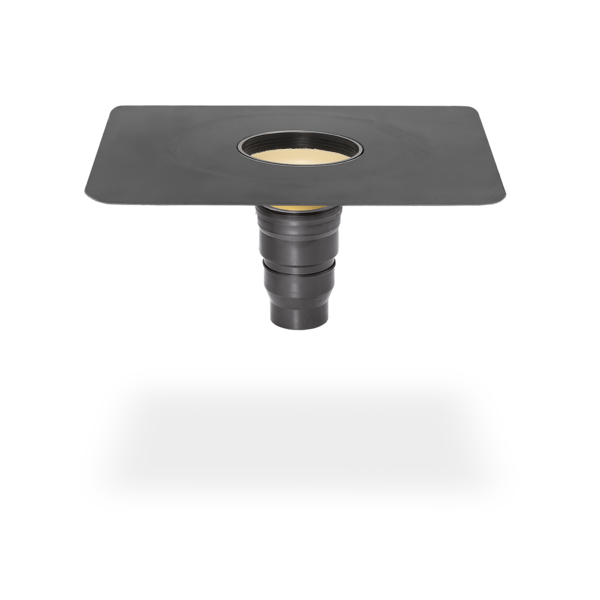

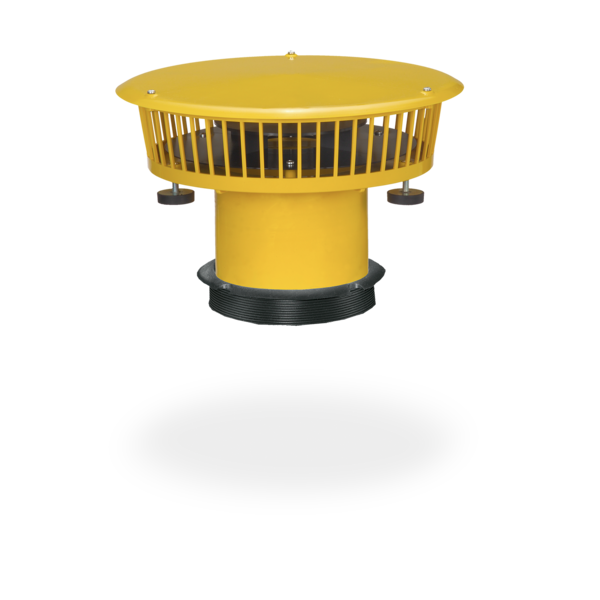

SitaDSS Profi
-
Вакуумная воронка

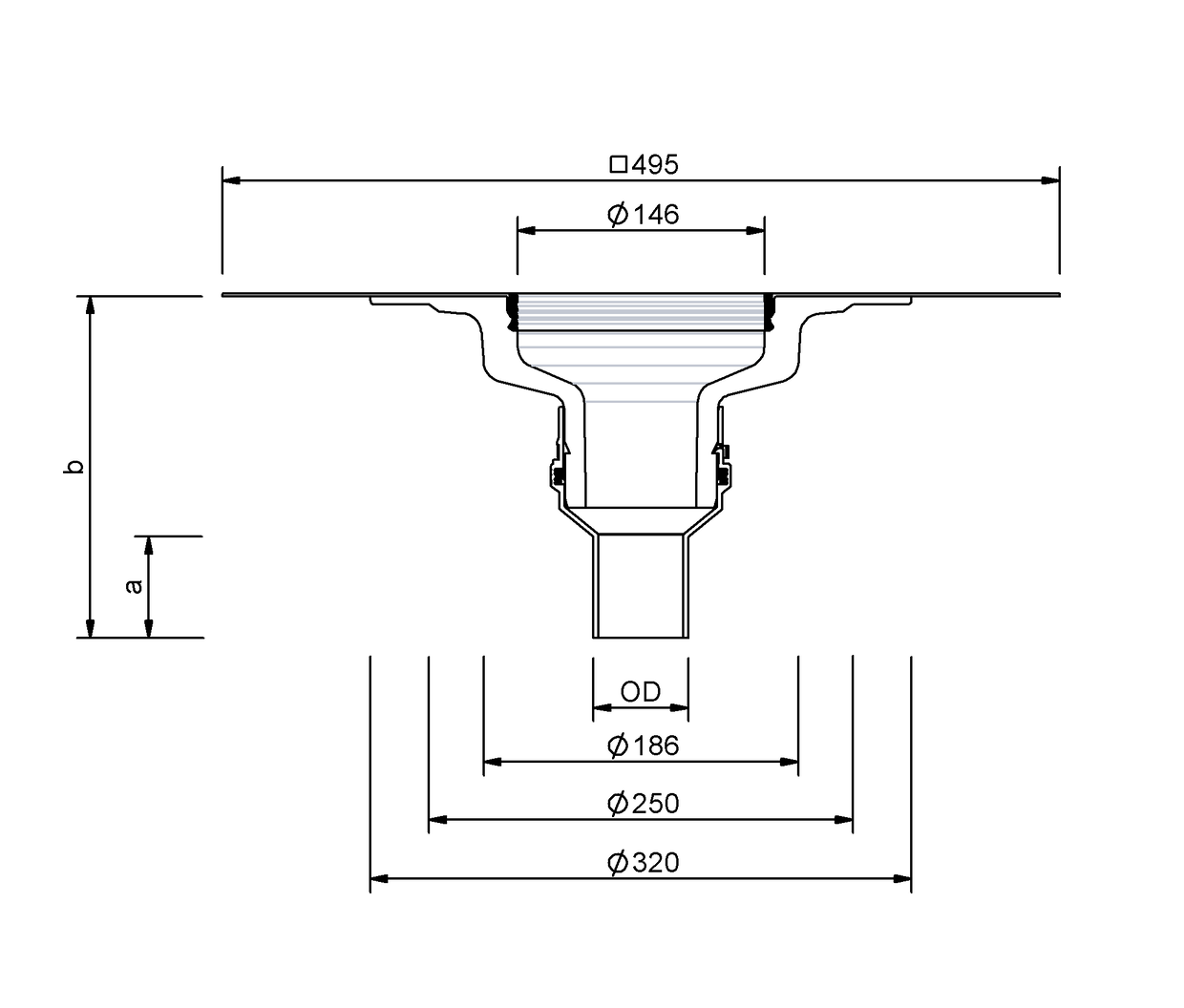

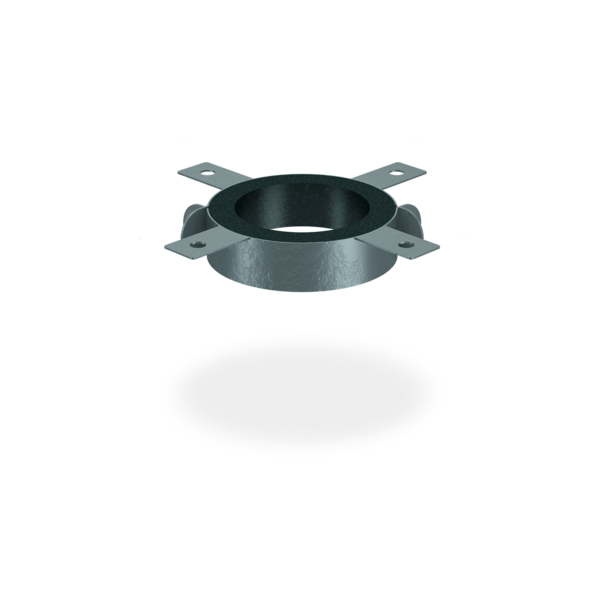

Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) |
---|---|---|---|---|
56 | 56 | 250 | 60 | 202 |
70 | 75 | 250 | 60 | 194 |
Описание услуги
Пропускная способность
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Вакуумная воронка SitaDSS Profi без элемента Airstop, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, номинальным диаметром DN 56 или DN 70, для прямого подключения к полиэтиленовым трубам (с помощью сварки встык или электросварной муфты) или к системе труб SitaPipe из нержавеющей стали, для вакуумного водостока, с большим вваренным соединительным фартуком (495 мм х 495 мм), из материала, подходящего под гидроизоляцию кровли (на выбор), с фиксирующим кольцом для дополнительной фиксации соединительного фартука. Используется только в комбинации с подпорным элементом SitaDSS Profi, поставка и квалифицированный монтаж.
Пропускная способность по DIN EN 1253-2 in l/s
Высота подпора воды (мм)
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
56
0,7
2
3,2
4,1
4,9
6,6
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
0,5
1,4
2
3
4,1
4,8
5,7
6,8
8,3
9
11
12,1
13,5
Высота подпора воды (мм)
56
0,9
2,2
3,5
5,2
6,9
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
1
2,1
3,6
5,6
7,4
10,6
13,6
15,4
17,1
17,1
17,2
17,2
17,2

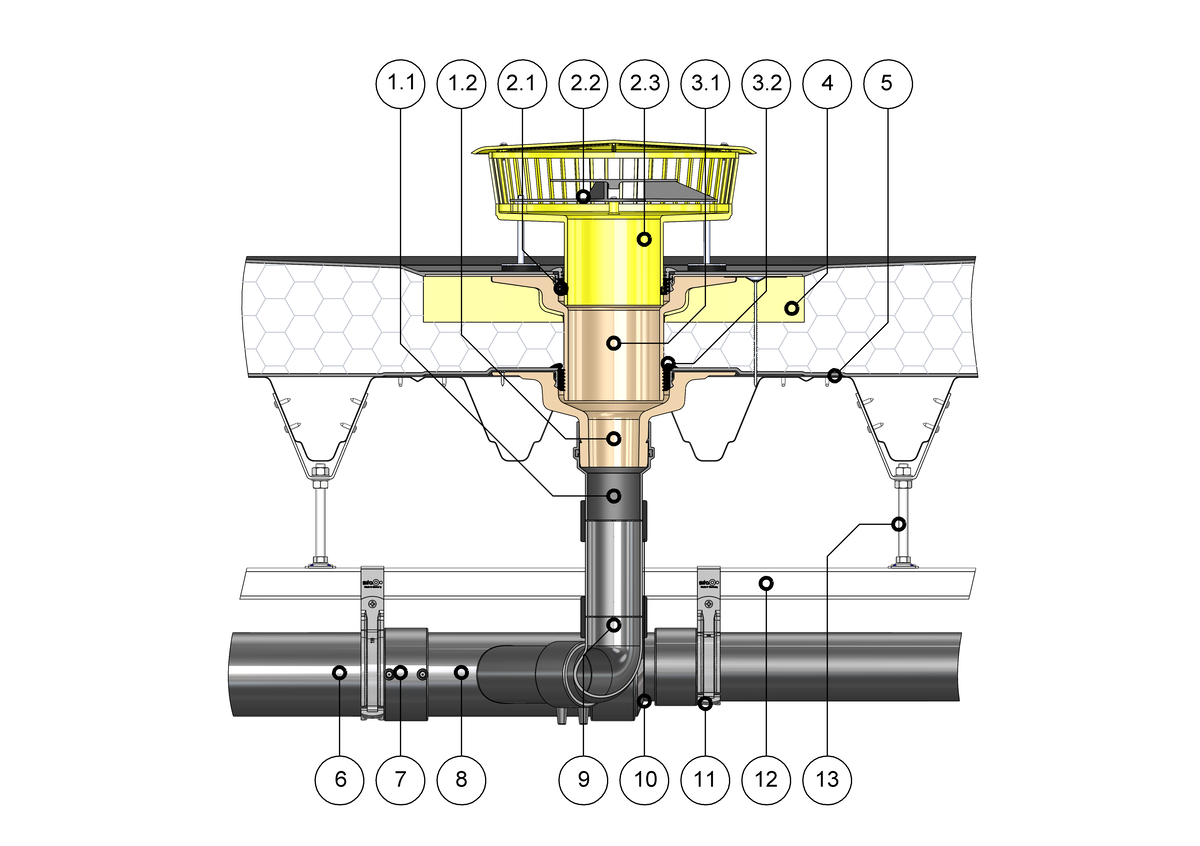

SitaDSS Profi в невентилируемой кровле
1 Усилительная пластина SitaMore
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
2.3 Крепежное кольцо для Airstop
2.4 Листвоуловитель
2.5 Airstop
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
4 Изоляционная плита надставного элемента SitaDSS Profi
5 Монтажная шина SitaDSS Rail
6 Подвес SitaDSS Rail
7 Узел крепления SitaDSS Clamp
8 Электросварная муфта SitaDSS ПЭ
9 Тройник SitaDSS ПЭ
10 Отвод SitaDSS ПЭ
11 Переходник ПЭ SitaDSS
12 Труба SitaDSS ПЭ

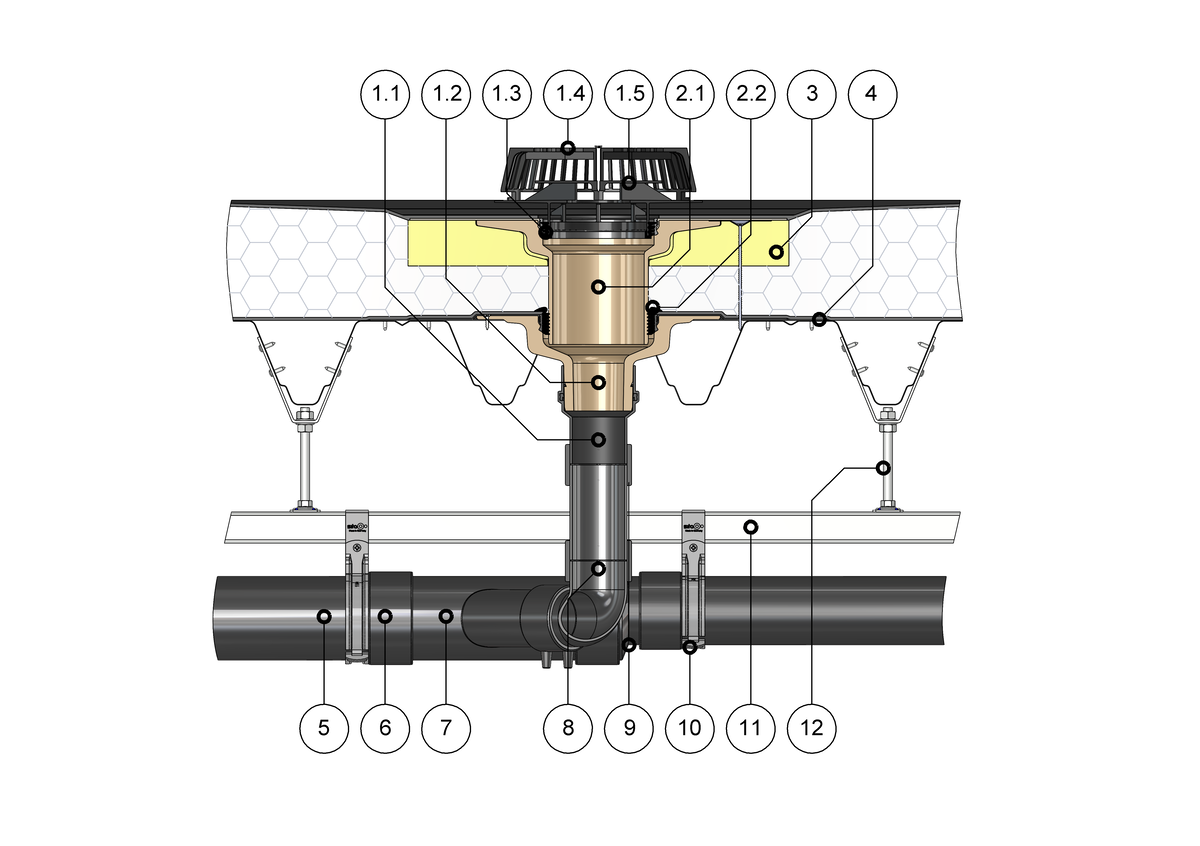

SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
2.3 Крепежное кольцо для Airstop
2.4 Листвоуловитель
2.5 Airstop
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
4 Изоляционная плита надставного элемента SitaDSS Profi
5 Монтажная шина SitaDSS Rail
6 Подвес SitaDSS Rail
7 Узел крепления SitaDSS Clamp
8 Электросварная муфта SitaDSS ПЭ
9 Тройник SitaDSS ПЭ
10 Отвод SitaDSS ПЭ
11 Переходник ПЭ SitaDSS
12 Труба SitaDSS ПЭ
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

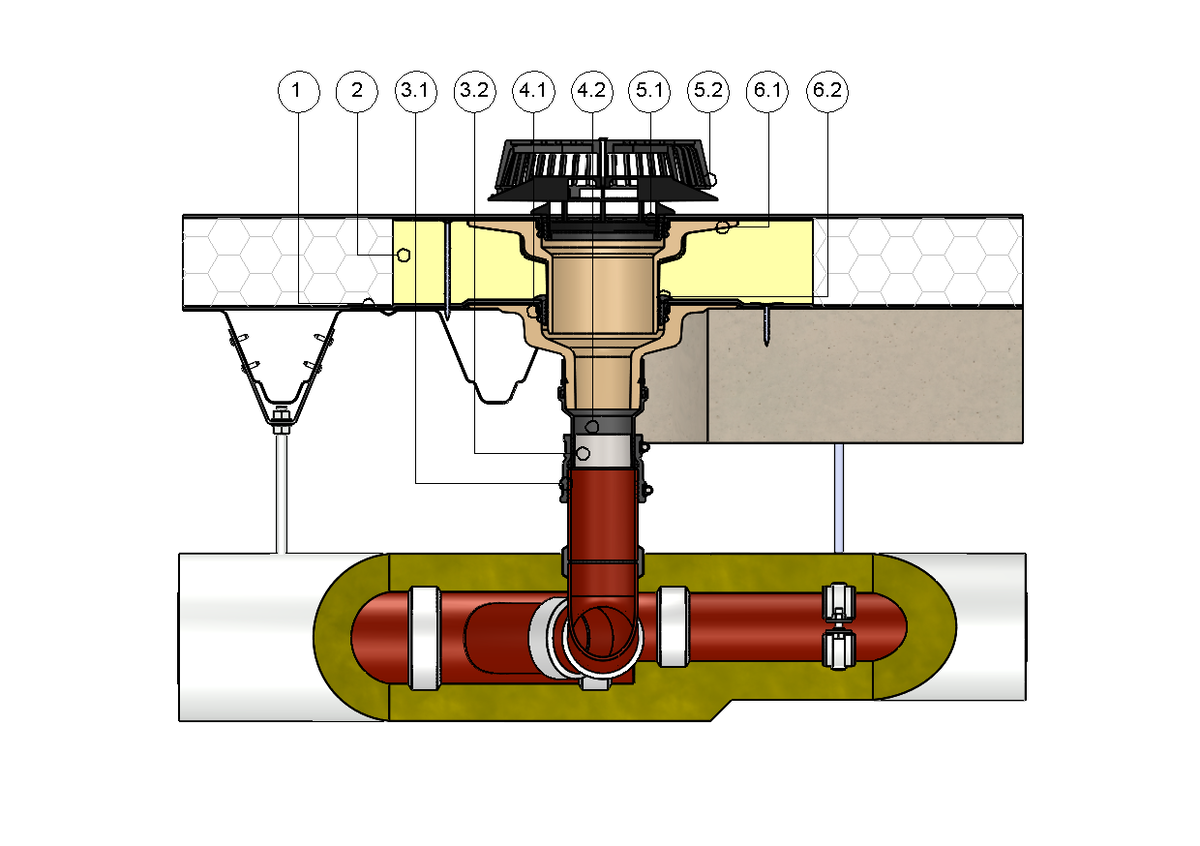

SitaDSS Profi с подпорным элементом SitaDSS Profi для аварийного водостока в невентилируемой кровле
1 Усилительная пластина SitaMore
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
Подпорный элемент SitaDSS Profi, состоит из:
4.1 Airstop
4.2 Уплотнительный манжет
4.3 Корпус
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Монтажная шина SitaDSS Rail
7 Подвес SitaDSS Rail
8 Узел крепления SitaDSS Clamp
9 Электросварная муфта SitaDSS ПЭ
10 Тройник SitaDSS ПЭ
11 Отвод SitaDSS ПЭ
12 Переходник ПЭ SitaDSS
13 Труба SitaDSS ПЭ
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
Подпорный элемент SitaDSS Profi, состоит из:
4.1 Airstop
4.2 Уплотнительный манжет
4.3 Корпус
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Монтажная шина SitaDSS Rail
7 Подвес SitaDSS Rail
8 Узел крепления SitaDSS Clamp
9 Электросварная муфта SitaDSS ПЭ
10 Тройник SitaDSS ПЭ
11 Отвод SitaDSS ПЭ
12 Переходник ПЭ SitaDSS
13 Труба SitaDSS ПЭ
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

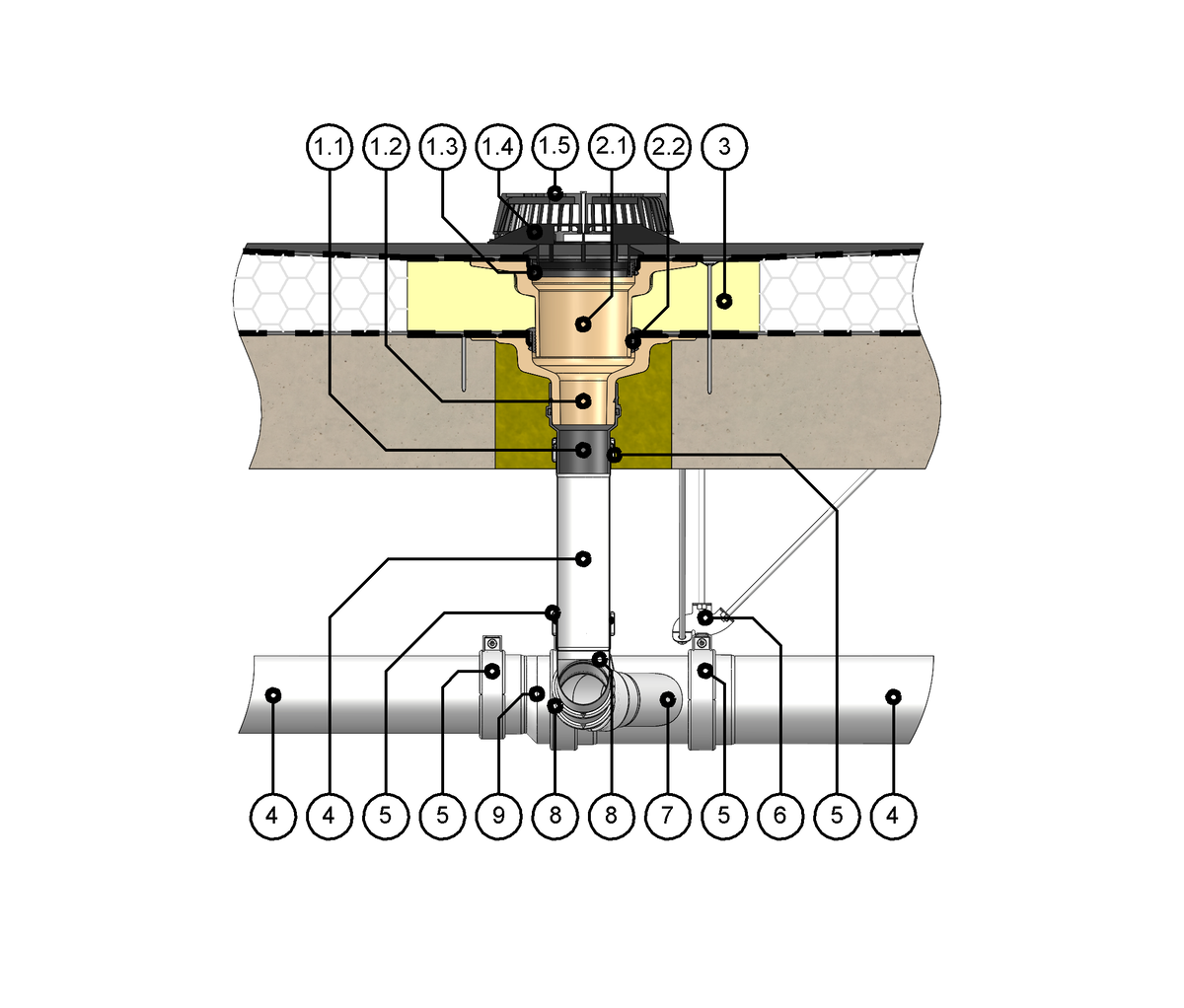

SitaDSS Profi, удлиненная для основного водостока в невентилируемой кровле
SitaDSS Profi удлиненная, состоит из:
1.1 Удлиненный раструб ПЭ с пружинящим стопорным кольцом
1.2 Корпус
1.3 Крепежное кольцо для Airstop
1.4 Листвоуловитель
1.5 Airstop
Надставной элемент SitaDSS Profi, состоит из:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaDSS Profi
4 Труба SitaPipe из высококачественной нержавеющей стали
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Переходник SitaPipe из высококачественной нержавеющей стали, эксцентрический
7 Отвод SitaPipe из высококачественной нержавеющей стали
8 Тройник SitaPipe, из высококачественной нержавеющей стали, 45°
9 Крепежный уголок SitaPipe из высококачественной нержавеющей стали
1.1 Удлиненный раструб ПЭ с пружинящим стопорным кольцом
1.2 Корпус
1.3 Крепежное кольцо для Airstop
1.4 Листвоуловитель
1.5 Airstop
Надставной элемент SitaDSS Profi, состоит из:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaDSS Profi
4 Труба SitaPipe из высококачественной нержавеющей стали
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Переходник SitaPipe из высококачественной нержавеющей стали, эксцентрический
7 Отвод SitaPipe из высококачественной нержавеющей стали
8 Тройник SitaPipe, из высококачественной нержавеющей стали, 45°
9 Крепежный уголок SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
