SitaTurbo
Max Toiture inversée avec anneau trop- plein
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Débit accru

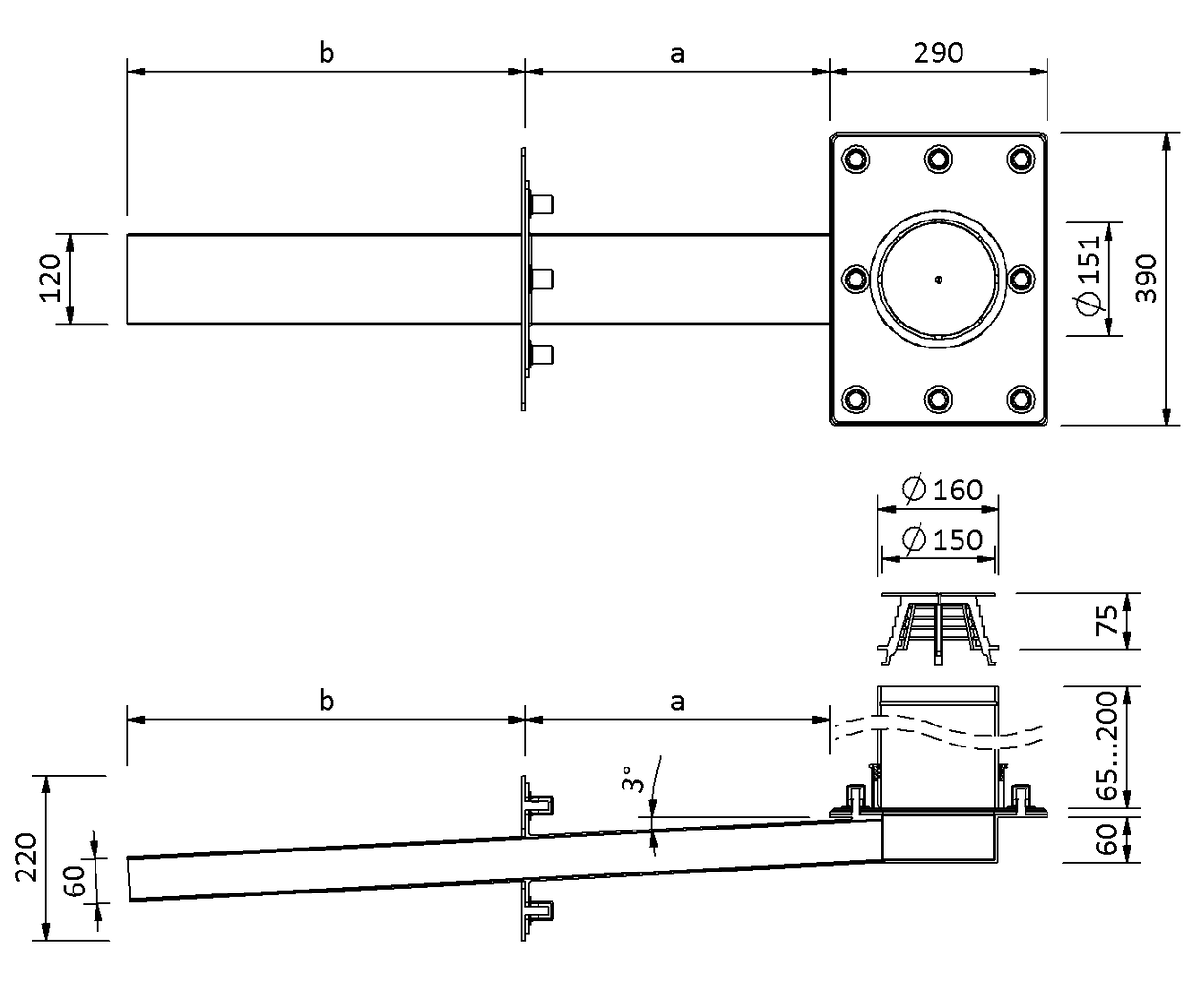

Schéma technique
| Percée / percement (mm) | Section du tuyau de rallonge (mm x mm) | A | B |
|---|---|---|---|
| 170 | 120 x 60 | Distance à l’acrotère | Largeur de l’acrotère + saillie |
| 170 | 120 x 60 | 450 mm | 700 mm |

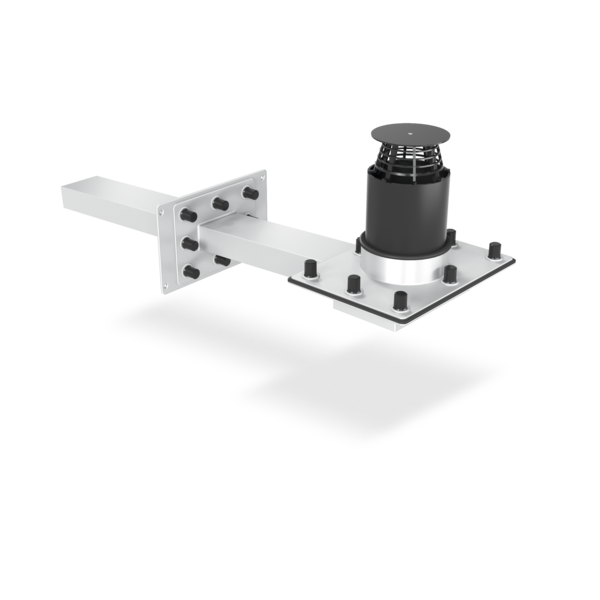

SitaTurbo Max Toiture inversée avec bague de retenue, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, débit comme gargouille de 8,8 l/s pour un niveau d’eau de 65 mm, bague de retenue de 200 mm en PE-HD, raccourcissement possible sur le chantier, élément de retenue à bride libre de 55 mm et deux manchons d'étanchéité pour le serrage de la protection et avec plaque à bride soudée au conduit à section rectangulaire pour le serrage de membranes en bitume, plastique ou caoutchouc, y compris manchons d'étanchéité, boulons filetés, rondelles plates, écrous M12, couvercles de protection et arrêt de gravier. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section du tuyau de rallonge (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

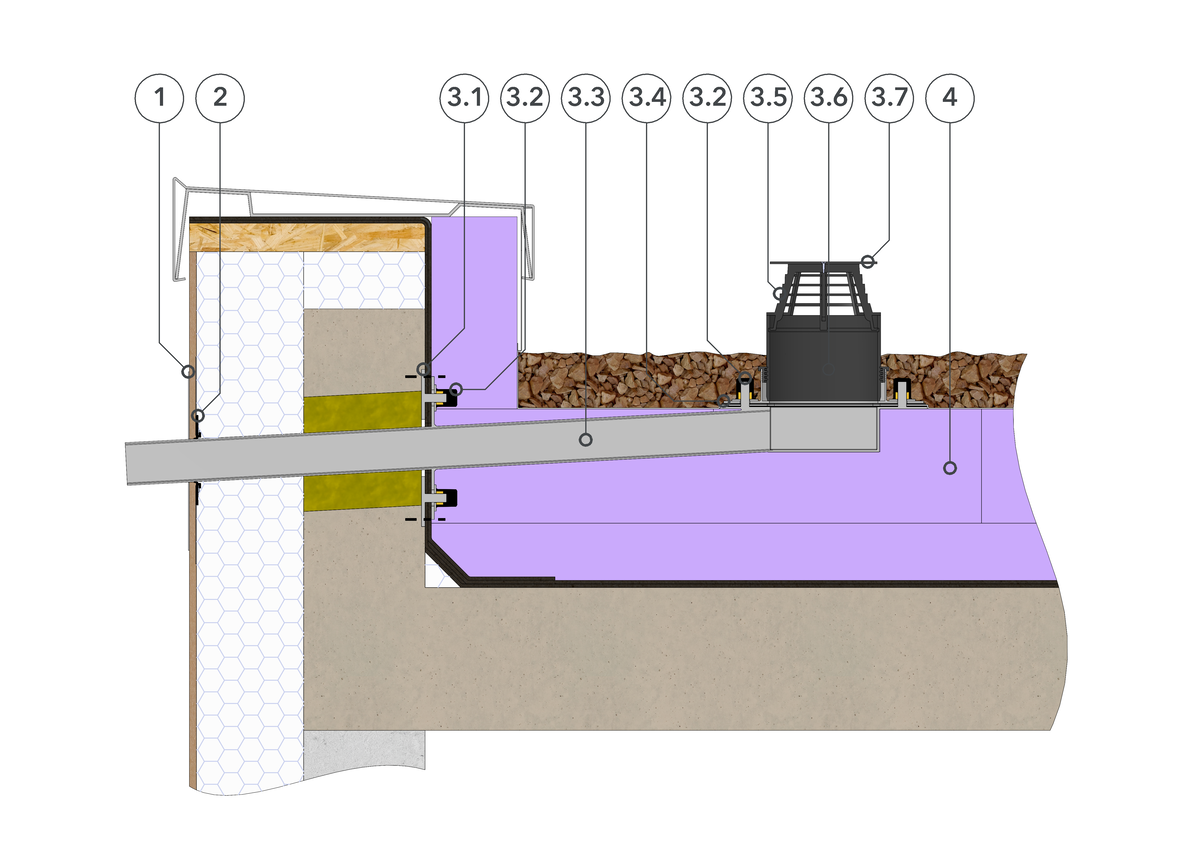

SitaTurbo Max Toiture inversée avec bague de retenue pour l’évacuation de secours
SitaTurbo Toiture inversée se compose de :

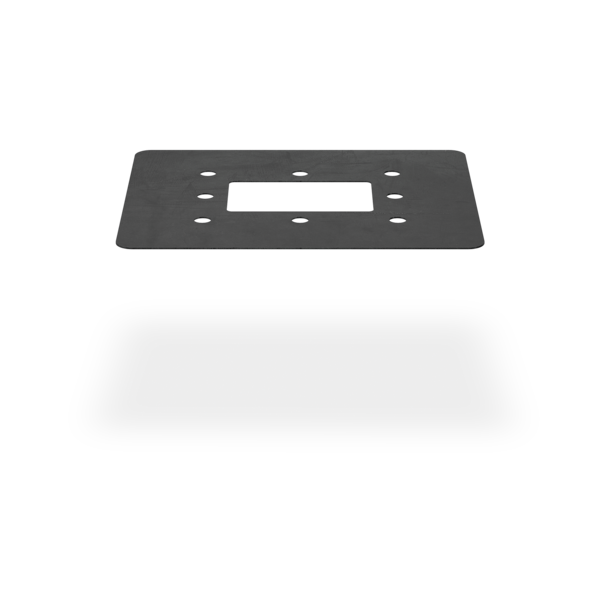

2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 SitaTurbo Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Bague de retenue en PE
2.6 Arrêt de gravier
3 Plaque de recouvrement pour arrêt de gravier
4 SitaTurbo Pièce d’isolation
- Lit de gravier
- Dalle de toit
- Isolation thermique
- Étanchéité
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

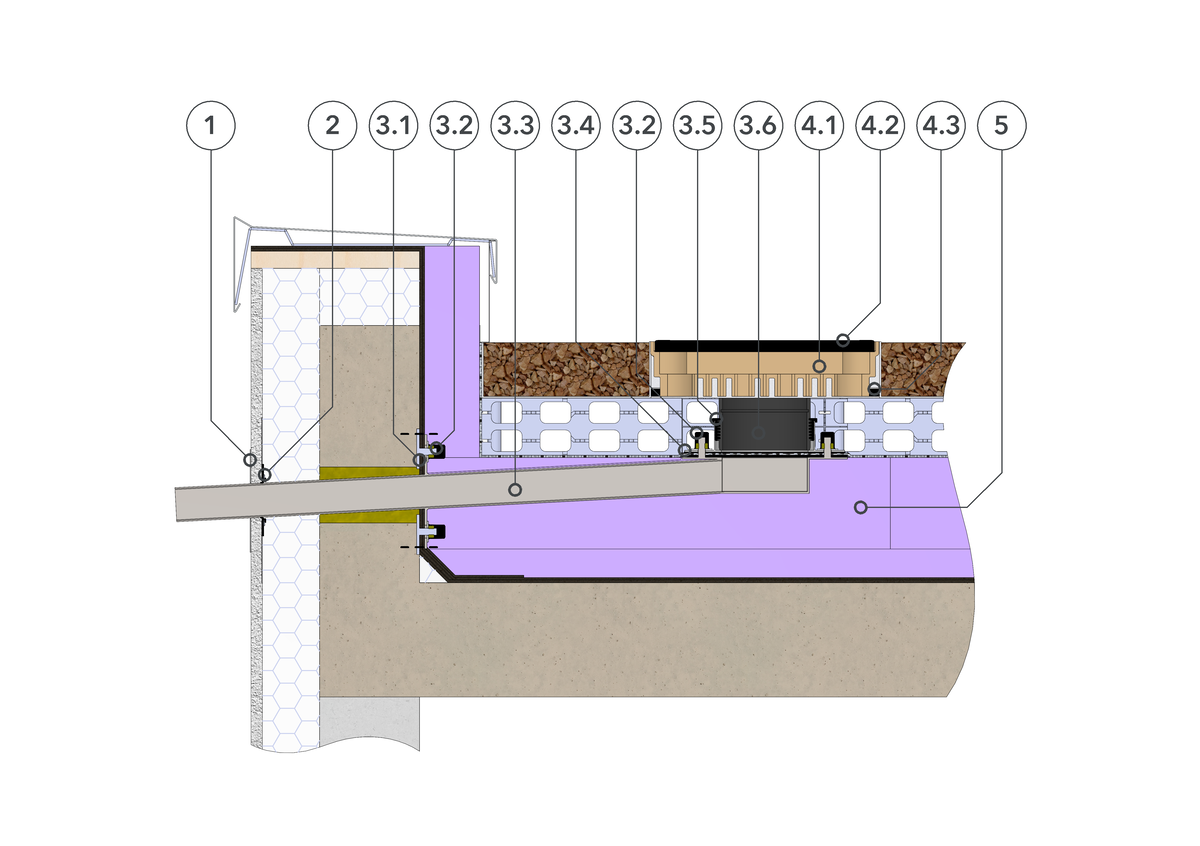

SitaTurbo Max Toiture inversée avec SitaTurbo Pièce d’isolation et SitaRetention Regard de toiture verte dans toiture inversée
SitaTurbo Toiture inversée se compose de :

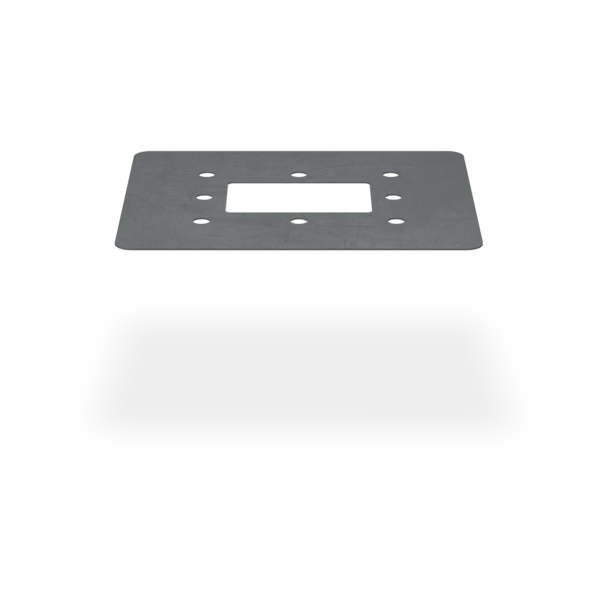

2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Bague d’étanchéité
2.6 Bague de retenue en PE
SitaRetention Regard de toiture verte se compose de :
3.1 Corps de base
3.2 Couvercle fermé
3.3 Pieds en caoutchouc réglables en hauteur

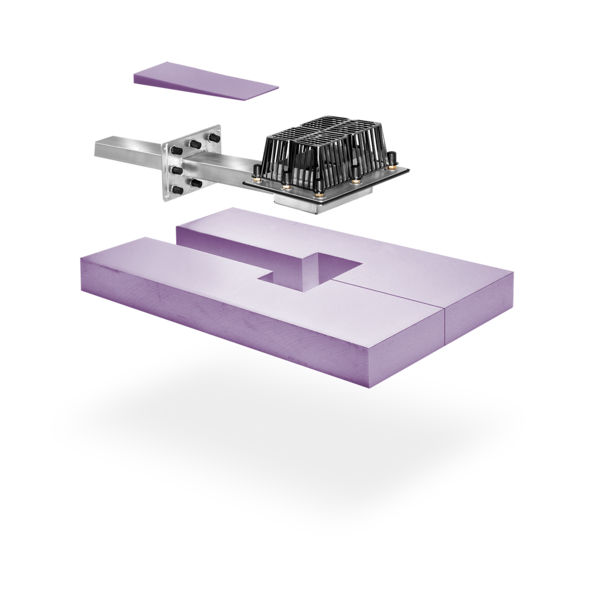

4 SitaTurbo Pièce d'isolation XPS
- Toiture végétale selon le fournisseur du système
- Non-tissé filtrant
- Zone de rétention d’eau
- Couche de séparation drainante
- Isolation thermique XPS
- Étanchéité
- Élément porteur
| SitaTurbo | N° d'article | ||
|---|---|---|---|
Max Toiture inversée avec anneau trop- plein | |||
| Fabrication spéciale | 18216599 | Voir le produit | |
| A=450 mm / B=700 mm | 18276599 | Voir le produit |
