SitaTurbo
Max omkeerdak met overloopring
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Verhoogde afvoercapaciteit

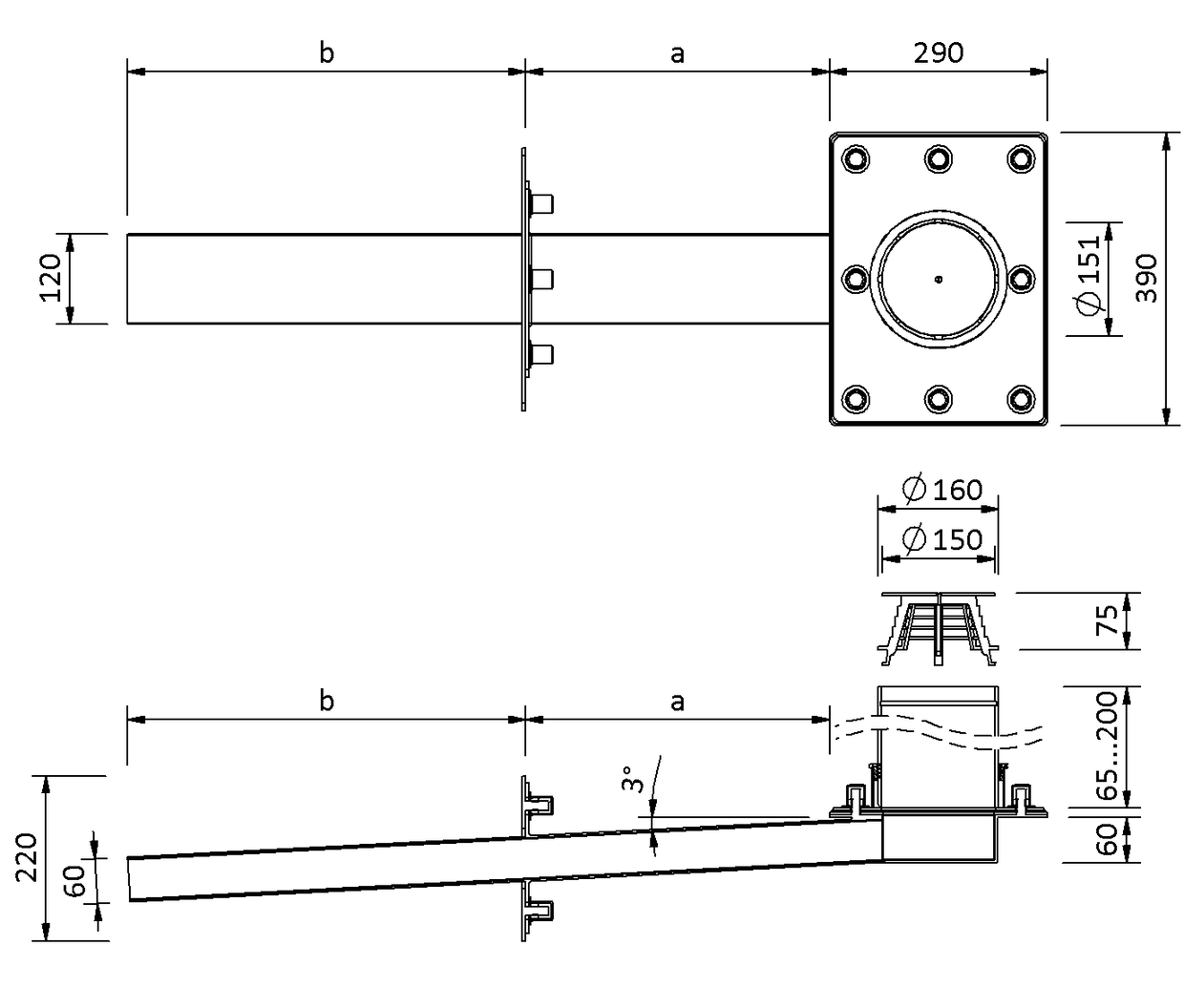

Technische tekening
| Doorbreking/kernboring (mm) | Aansluitdiameter (mm x mm) | A | B |
|---|---|---|---|
| 170 | 120 x 60 | 450 mm | 700 mm |
| 170 | 120 x 60 | afstand tot borstwering | breedte borstwering plus uitstekend deel |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie
SitaTurbo Max omkeerdak met opstuwring, van roestvrij staal materiaalnummer 1.4301. Conform NBN EN 1253-2. Afvoercapaciteit van 8,8 l/s bij 65 mm waterstand als spuwer. Opstuwring van 200 mm van PE-HD, ter plaatse inkortbaar. Met overloopflens van 55 mm en twee afdichtslabben voor het inklemmen van beschermvlies. Met op rechthoekige afvoerbuis gelaste flensplaat voor het inklemmen van bitumineuze, kunststof en rubberen dakafdichtbanen. Inclusief afdichtslabben, schroefbouten, sluitringen, moeren M12, beschermkappen en bladvanger. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitdiameter (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

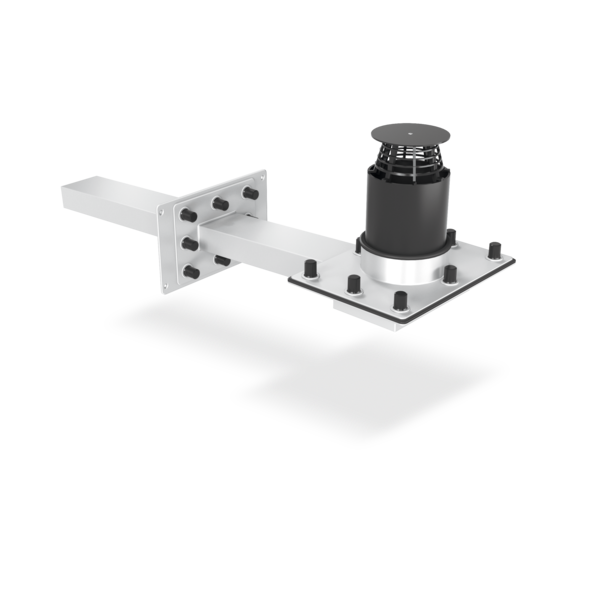

SitaTurbo Max met overloopring voor noodafvoer op omkeerdak

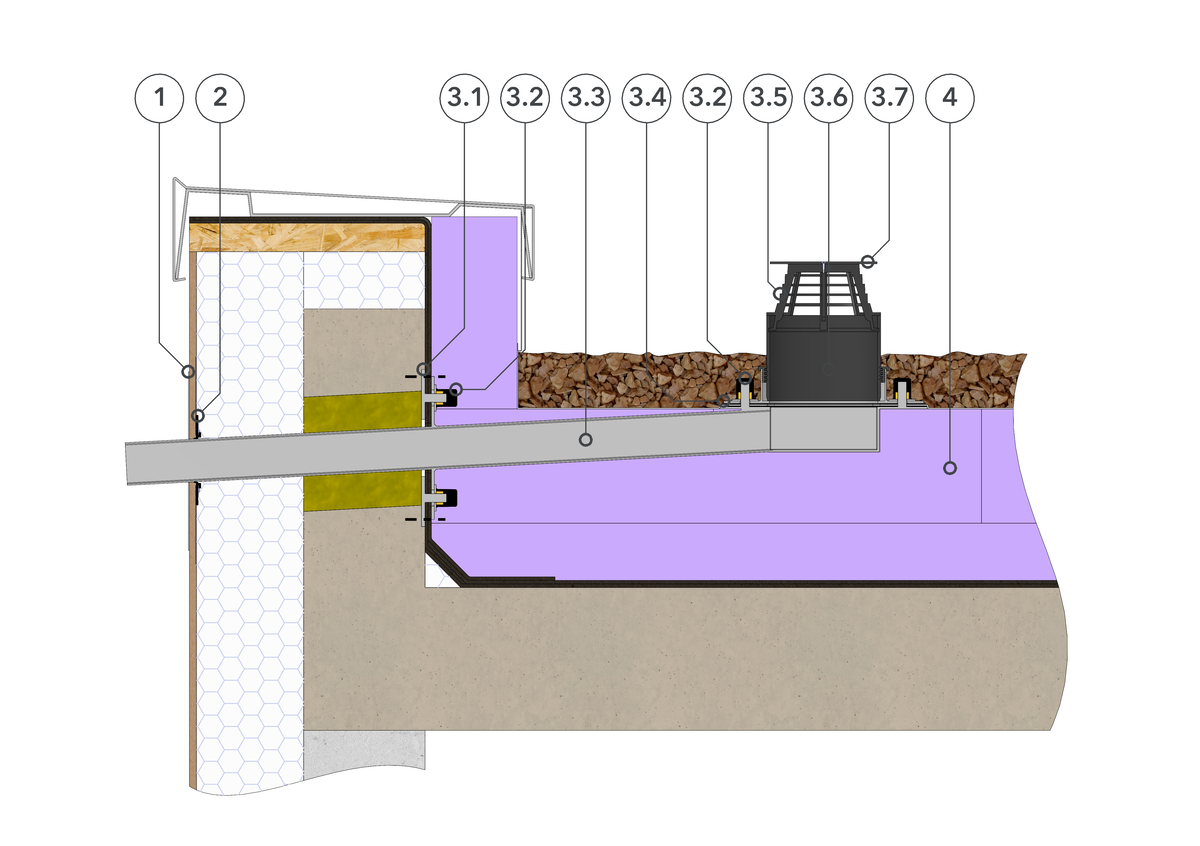

1 SitaTurbo gevelafdekplaat
SitaTurbo voor omkeerdak bestaande uit:

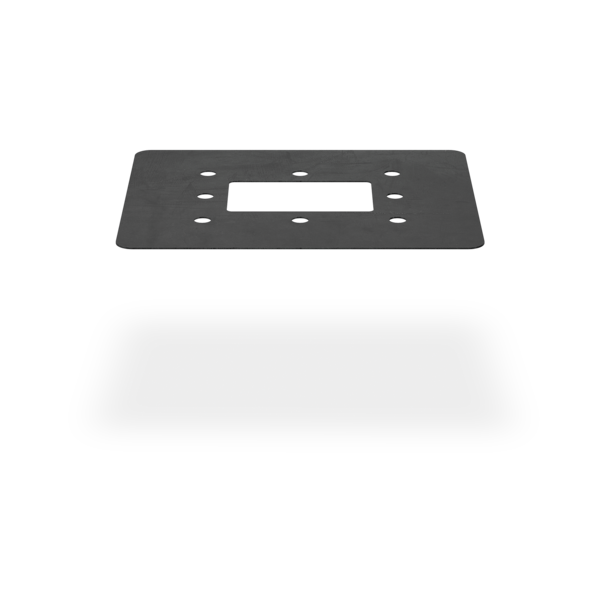

2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 SitaTurbo-afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 PE-stuwring
2.6 Grindvanger
3 Grindvanger-afdekplaat
4 SitaTurbo isolatie-element
SitaTurbo voor omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 SitaTurbo-afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 PE-stuwring
2.6 Grindvanger
3 Grindvanger-afdekplaat
4 SitaTurbo isolatie-element
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Grindvulling
- Dakmembraan
- Thermische isolatie
- Afdichting
- Onderconstructie
- Opening in de dakopstand met voegband

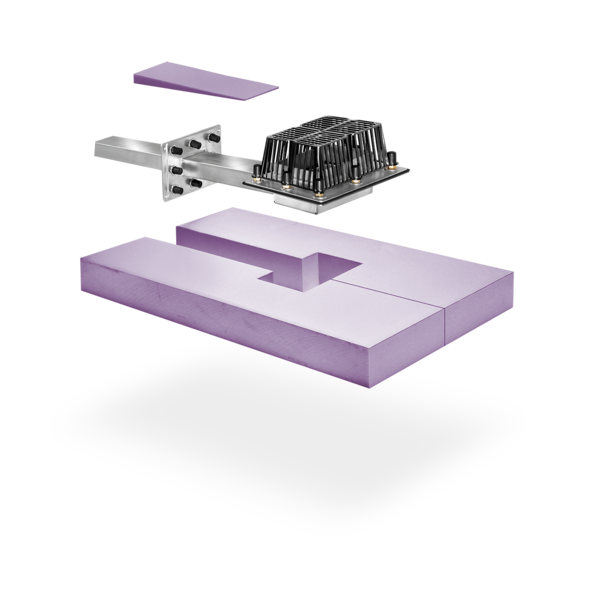

SitaTurbo Max omkeerdak met SitaTurbo isolatie-element en SitaRetention inspectierooster voor groendaken in het omkeerdak

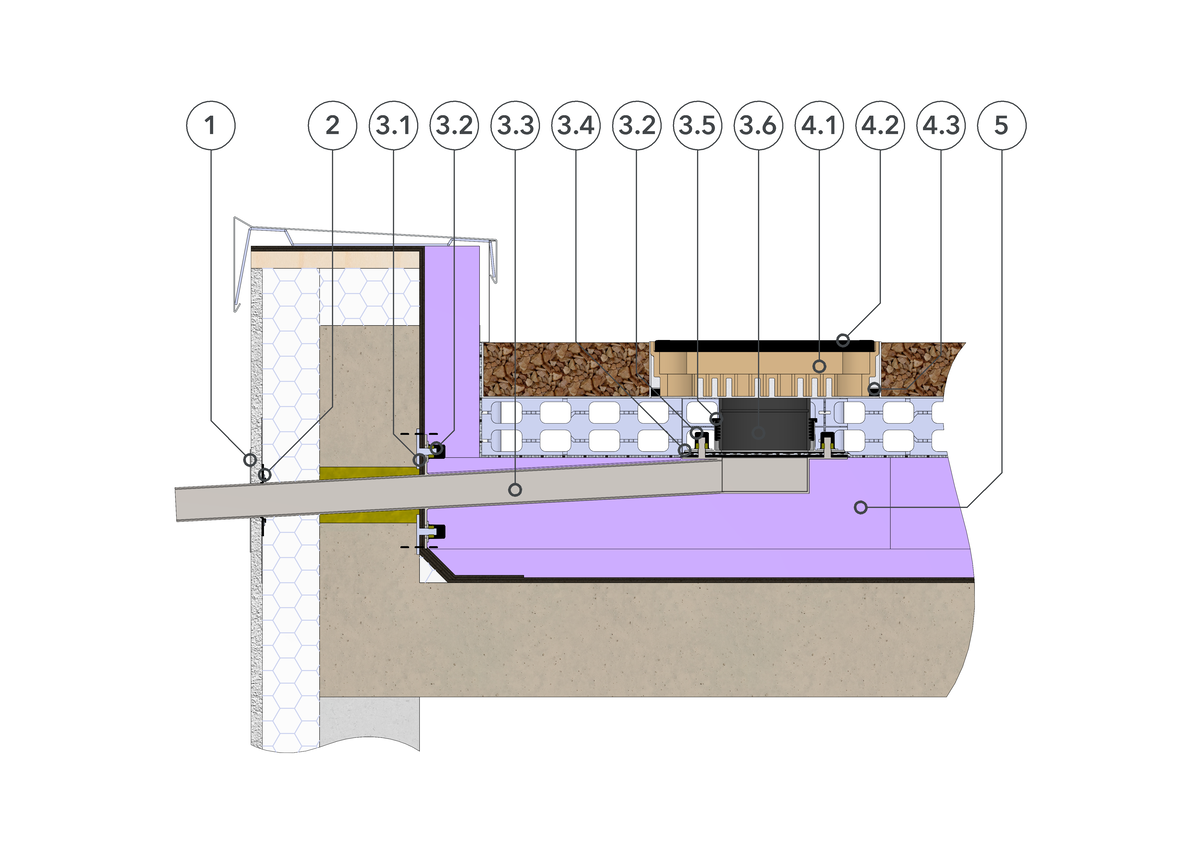

1 SitaTurbo gevelafdekplaat
SitaTurbo voor omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 Afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 Afdichtring
2.6 PE-stuwring
SitaRetention inspectierooster voor groendaken bestaande uit:
3.1 Afvoerelement
3.2 Gesloten afdekking
3.3 In hoogte verstelbare rubberen voetjes
4 SitaTurbo XPS isolatie-element
SitaTurbo voor omkeerdak bestaande uit:
2.1 Vaste flensplaat
2.2 Sluitringen, moeren en beschermkappen
2.3 Afvoerelement met aangelaste losse flensplaat
2.4 Losse stuwflens
2.5 Afdichtring
2.6 PE-stuwring
SitaRetention inspectierooster voor groendaken bestaande uit:
3.1 Afvoerelement
3.2 Gesloten afdekking
3.3 In hoogte verstelbare rubberen voetjes
4 SitaTurbo XPS isolatie-element
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- dakbegroeiing volgens systeemaanbieder
- Filtervlies
- Waterretentieruimte
- waterafwijzende scheidingslaag
- XPS thermische isolatie
- Afdichting
- Onderconstructie
| SitaTurbo | Artikelnummer | ||
|---|---|---|---|
Max omkeerdak met overloopring | |||
| Aangepast ontwerp | 18216599 | Product tonen | |
| A=450 mm / B=700 mm | 18276599 | Product tonen |
+
