SitaTurbo

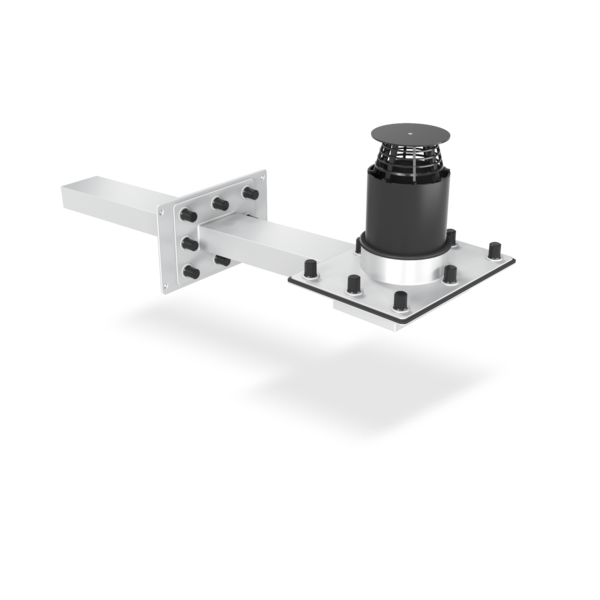

Max stropodach odwrócony z kołnierzem spiętrzającym
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Wysoka odporność na wstrząsy i uderzenia
- Wykonany z trwałych materiałów
- Zwiększona wydajność odpływu

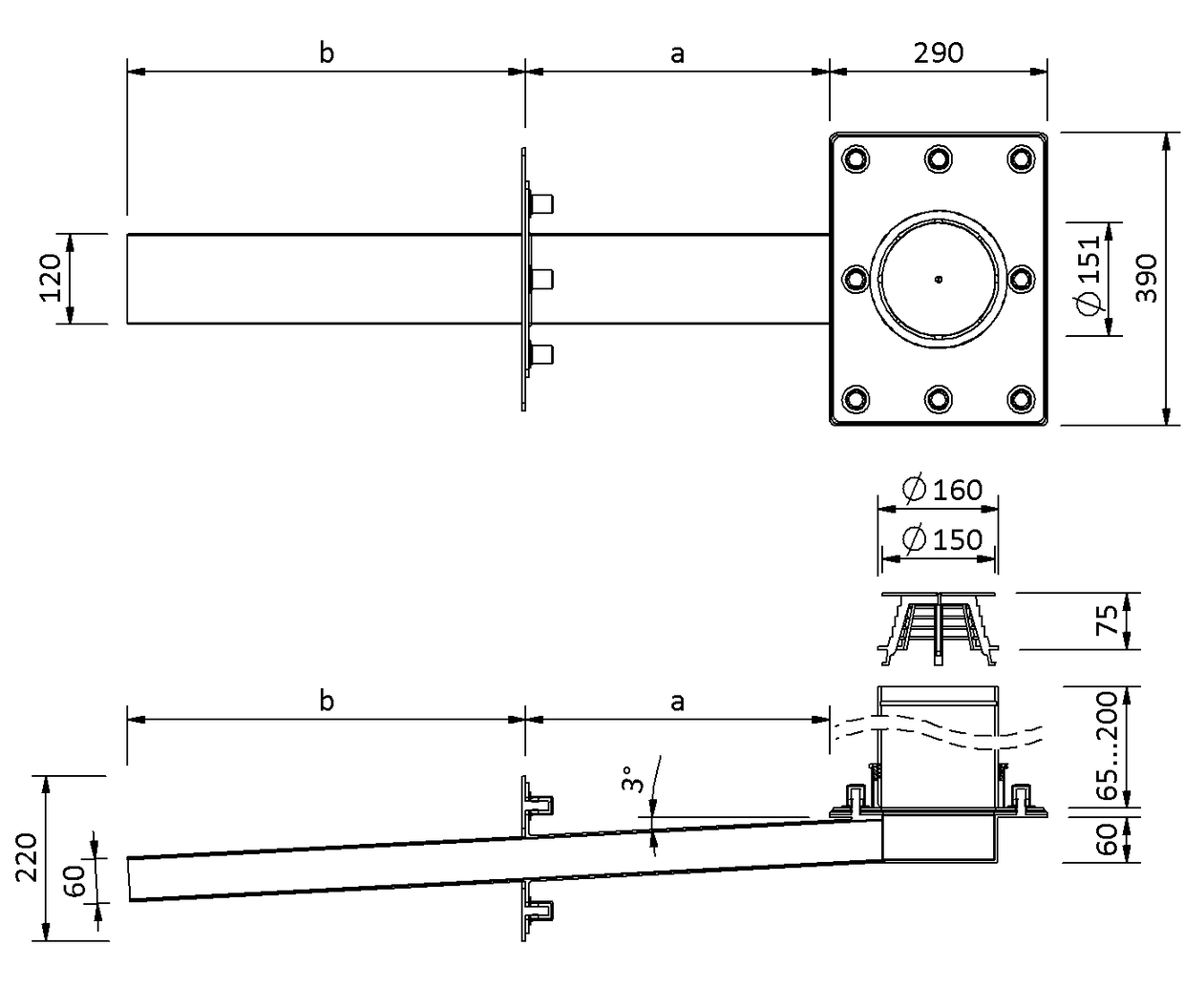

Rysunek techniczny
| Przejście / otwór roboczy (mm) | Przekrój króćca (mm × mm) | A | B |
|---|---|---|---|
| 170 | 120 × 60 | Odstęp od attyki | Szerokość attyki plus występ |
| 170 | 120 × 60 | 450 mm | 700 mm |
SitaTurbo Max dach odwrócony z pierścieniem spiętrzającym, ze stali szlachetnej nierdzewnej, numer materiału 1.4301, wg PN EN 12532, wydajność odpływu jako rzygacz 8,8 l/s przy wysokości spiętrzenia 65 mm, pierścień spiętrzający 200 mm z PE-HD może zostać skrócony na miejscu, z kołnierzem spiętrzającym 55 mm i dwoma kołnierzami uszczelniającymi do zaciskania włókniny ochronnej i z przyspawaną do rury prostokątnej płytą kołnierzową do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku, z kołnierzami uszczelniającymi, trzpieniami gwintowanymi, podkładkami, nakrętkami M12, nasadkami ochronnymi i osadnikiem żwiru.Element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Przekrój króćca (mm × mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 × 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
SitaTurbo Max stropodach odwrócony z pierścieniem spiętrzającym do odwadniania awaryjnego
Stropodach odwrócony SitaTurbo składa się z następujących elementów:

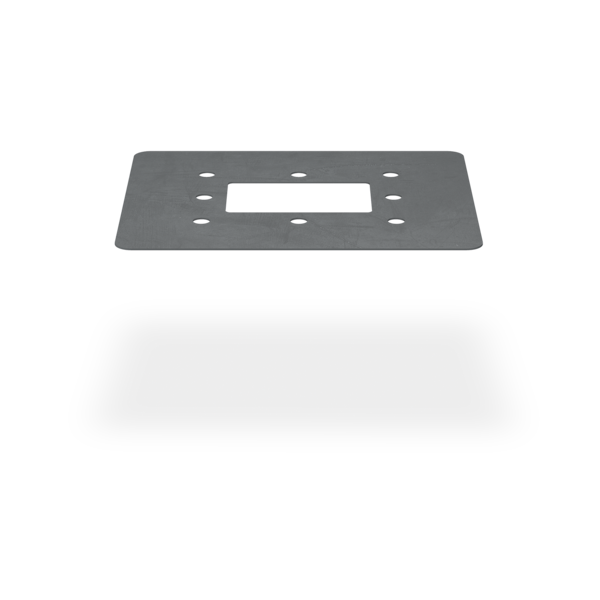

2.1 Płyta z kołnierzem stałym
2.2 Podkładki, nakrętki i pokrywy ochronne
2.3 Korpus podstawowy SitaTurbo z przyspawaną płytą kołnierza luźnego
2.4 Kołnierz spiętrzający
2.5 Pierścień spiętrzający PE
2.6 Osadnik żwiru
3 Maskownica osadnika żwiru
4 SitaTurbo korpus termoizolacyjny
- posypką żwirową
- włókniną dachową
- izolacją termiczną
- uszczelnieniem
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą

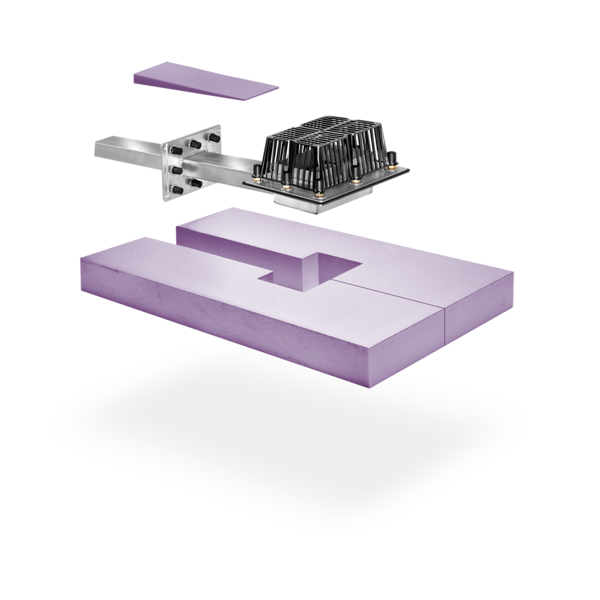

SitaTurbo Max stropodach odwrócony z korpusem termoizolacyjnym SitaTurbo i kanałem dachu zielonego SitaRetention w stropodachu odwróconym
Stropodach odwrócony SitaTurbo składa się z następujących elementów:
2.1 Płyta z kołnierza stałego
2.2 Podkładki, nakrętki i pokrywy ochronne
2.3 Korpus podstawowy z przyspawaną płytą kołnierza luźnego
2.4 Luźny kołnierz spiętrzający
2.5 Pierścień uszczelniający
2.6 Pierścień spiętrzający PE
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Zamknięta osłona
3.3 Gumowe nóżki z regulacją wysokości
4 Korpus termoizolacyjny SitaTurbo XPS
- zielenią na dachu zgodnie z dostawcą systemu
- włókniną filtracyjną
- przestrzenią utrzymania wody
- warstwą oddzielającą odprowadzającą wodę
- izolacją termiczną XPS
- uszczelnieniem
- konstrukcją dolną
| SitaTurbo | Numer artykułu | ||
|---|---|---|---|
Max stropodach odwrócony z kołnierzem spiętrzającym | |||
| Indywidualny projekt | 18216599 | Pokaż produkt | |
| A=450 mm / B=700 mm | 18276599 | Pokaż produkt |
