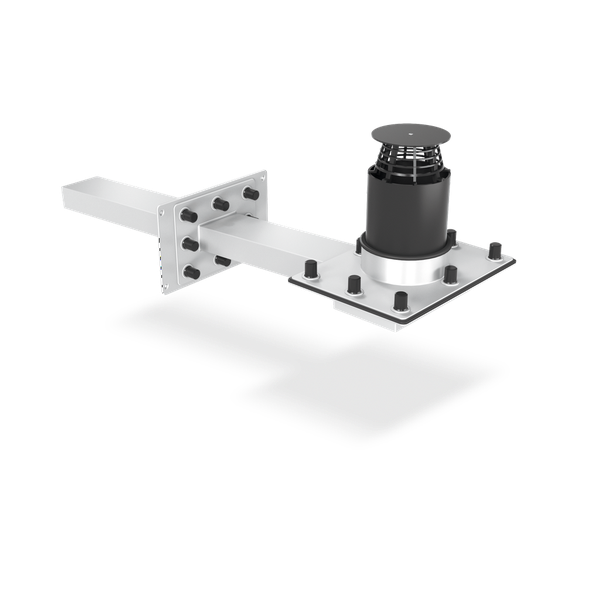

SitaTurbo
Max для инверсионной кровли с подпорным кольцом
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Повышенная пропускная способность

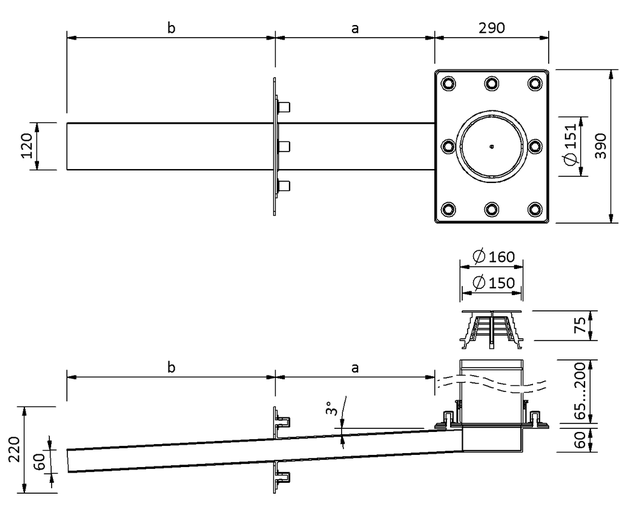

Технический чертеж
| Проем / установочное отверстие (мм) | Поперечное сечение патрубка (мм х мм) | A | B |
|---|---|---|---|
| 170 | 120 x 60 | Расстояние до парапета | Ширина парапета плюс выступ |
| 170 | 120 x 60 | 450 мм | 700 мм |
SitaTurbo Max для инверсионной кровли с подпорным кольцом, из высококачественной нержавеющей стали, номер материала: 1.4301, согласно DIN EN 1253-2, пропускная способность в качестве перелива 8,8 л/с при высоте подпора воды 65 мм, подпорное кольцо 200 мм из полиэтилена высокой плотности, укорачивается на месте установки, с подпорным съемным фланцем 55 мм и двумя уплотнительными манжетами для зажима защитного флиса и с приваренным к трубе прямоугольного сечения фланцем для зажатия битумной, полимерной или каучуковой гидроизоляции, с уплотнительными манжетами, нарезными шпильками, подкладными шайбами, гайками M12, защитными колпачками и листвоуловителем. Поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

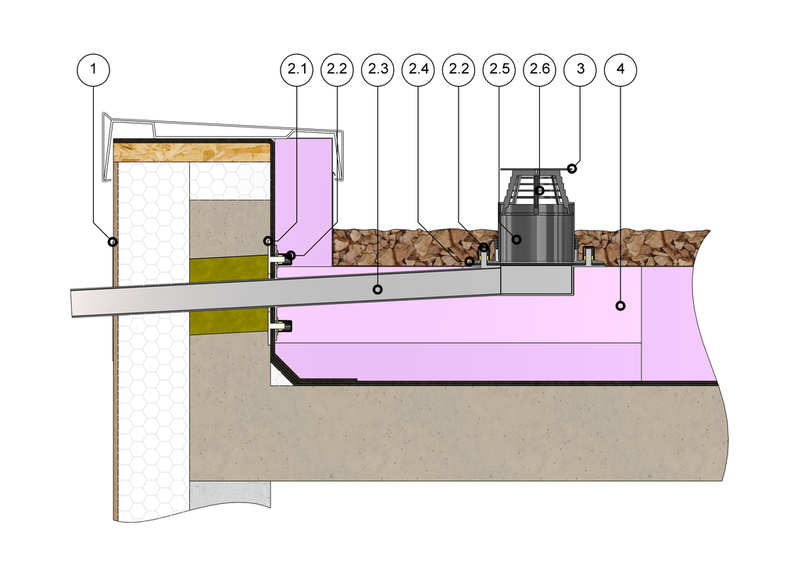

SitaTurbo Max для инверсионной кровли с подпорным кольцом для аварийного водостока
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Корпус SitaTurbo с приваренной пластиной съемного фланца
2.4 Подпорный съемный фланец
2.5 Подпорное кольцо из ПЭ
2.6 Листвоуловитель
3 Крышка листвоуловителя
4 Изоляционная плита SitaTurbo из экструдированного пенополистирола для инверсионных кровель
- гравийная засыпка
- геотекстиль
- теплоизоляция
- гидроизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

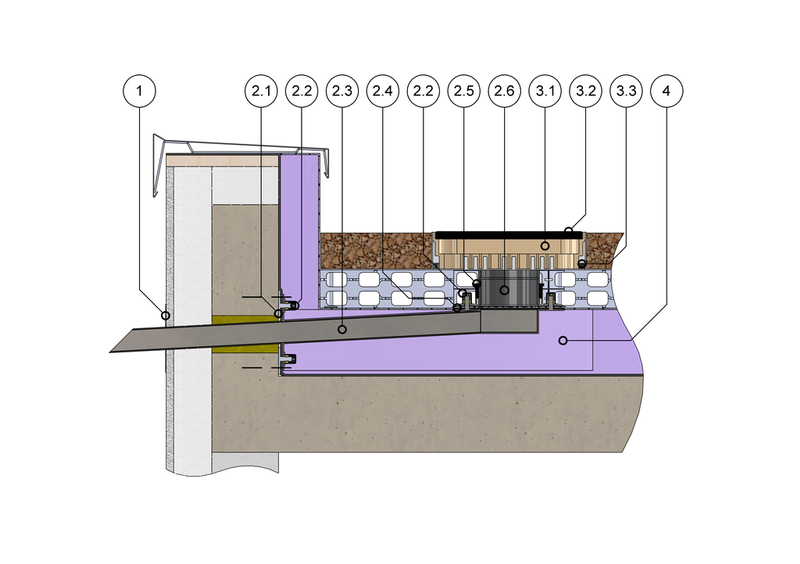

SitaTurbo Max для инверсионной кровли с изоляционной плитой SitaTurbo и шахтой озеленения SitaRetention в инверсионной кровле
SitaTurbo для инверсионной кровли в составе:
2.1 Пластина глухого фланца
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Корпус с приваренной пластиной съемного фланца
2.4 Подпорный съемный фланец
2.5 Уплотнительное кольцо
2.6 Подпорное кольцо из ПЭ
Шахта озеленения SitaRetention, состоит из:
3.1 Корпус
3.2 Цельная крышка
3.3 Резинометаллическая ножка
4 Изоляционная плита SitaTurbo, ЭПС
- Слой озеленения в соответствии с поставщиком
- Фильтрующее полотно
- Зона водоудержания
- водоотводящий разделительный слой
- теплоизоляция XPS
- гидроизоляция
- несущая конструкция
| SitaTurbo | Арт. № | ||
|---|---|---|---|
Max для инверсионной кровли с подпорным кольцом | |||
| Индивидуальный дизайн | 18216599 | Посмотреть продукт | |
| A=450 мм / B=700 мм | 18276599 | Посмотреть продукт |
