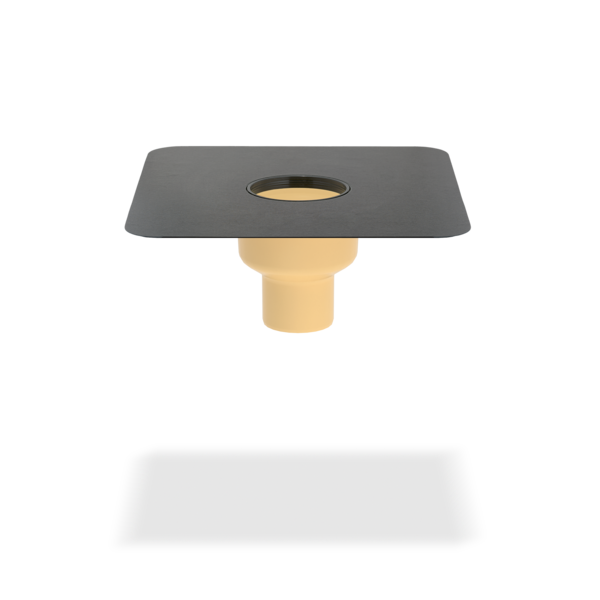

SitaTrendy
Gravitaire afvoerkolk
- Producten
SitaTrendy
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

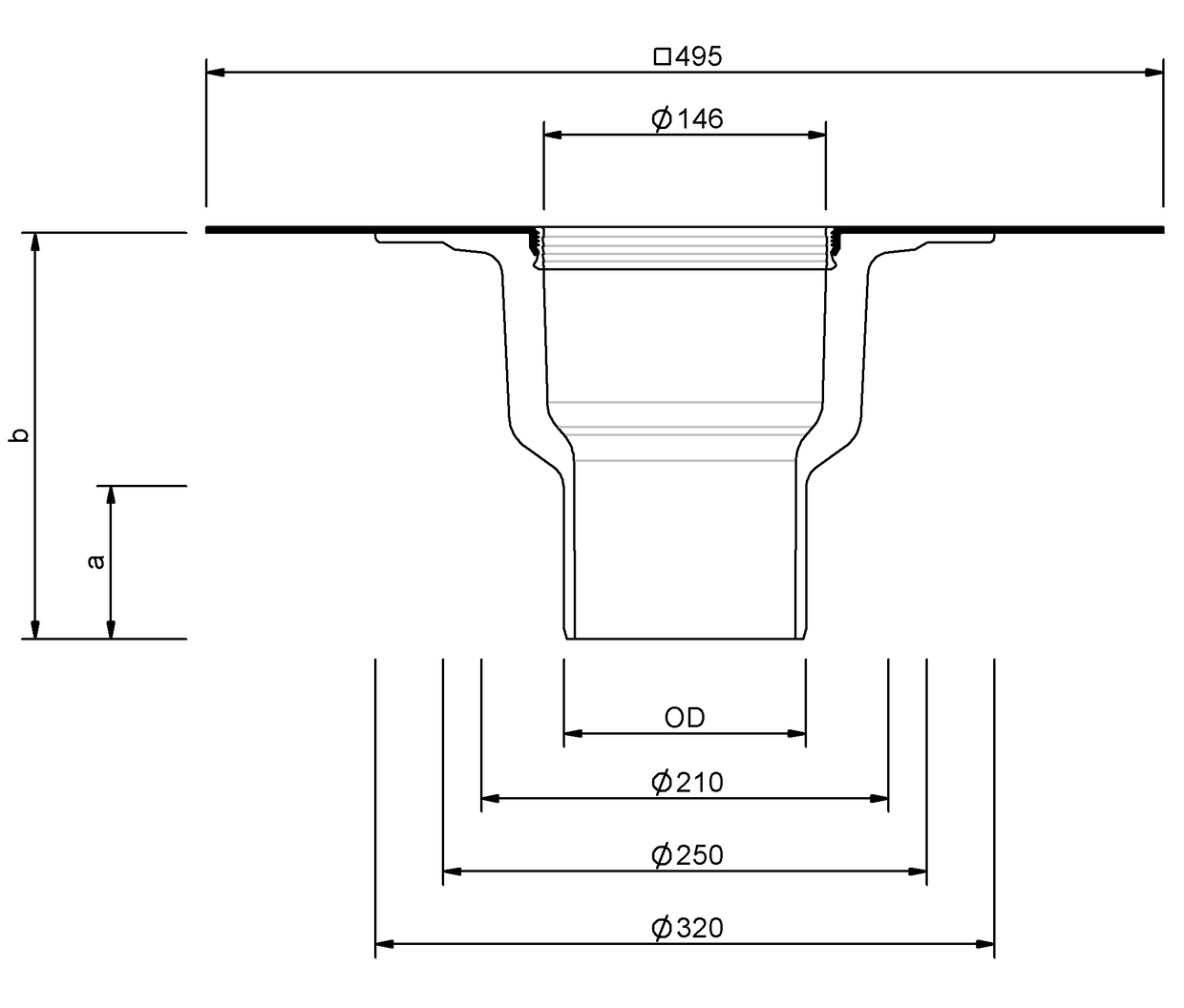

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 90 | 90 | 250 | 56 | 125 |
| 125 | 125 | 250 | 79 | 210 |
| 70 | 75 | 250 | 63 | 210 |
| 100 | 110 | 250 | 75 | 210 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie
SitaTrendy verticaal zonder grindvanger, van polyurethaan, thermisch geïsoleerd, conform NEN EN 1253-2, met nominale diameters DN 70, DN 90, DN 100, en DN 125. Voor directe aansluiting op buizen met insteekmof, voor gravitaire afvoer, met grote aansluitslabbe volgens klantspecificatie (495 mm x 495 mm), passend bij de dakafdichting en met bevestigingsring voor extra borging van de aansluitslabbe, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 90 | 0.4 | 1.3 | 2.1 | 3.3 | 4.5 | 5.5 | 6.5 | 7.3 | 8 | 8.6 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 |
| DN 100 | 0.6 | 1.5 | 2.3 | 3.3 | 4.3 | 5.2 | 6.1 | 7.3 | 8.5 | 9.4 | 10.3 | 11 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 |
| DN 125 | 0.7 | 1.6 | 2.4 | 3.3 | 4.2 | 5.1 | 5.9 | 7.3 | 8.7 | 10.1 | 11.4 | 12.7 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| DN 70 | 0.6 | 1.4 | 2.2 | 3.1 | 3.9 | 4.7 | 5.5 | 6.6 | 7.6 | 8.6 | 9.5 | 10.4 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 90 | 1.2 | 2.3 | 3.3 | 4.9 | 6.4 | 7.9 | 9.4 | 11.2 | 13 | 14.8 | 16.6 | 18.8 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 |
| DN 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6.1 | 7.8 | 9.4 | 11.4 | 13.3 | 15.2 | 17 | 19.6 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
| DN 125 | 1.2 | 2.2 | 3.2 | 4.6 | 6 | 7.5 | 9 | 10.7 | 12.4 | 14.3 | 16.2 | 18.5 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 |
| DN 70 | 1.2 | 2.1 | 2.9 | 4.4 | 5.8 | 7.3 | 8.8 | 10.5 | 12.1 | 12.4 | 12.6 | 13.1 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed
1 SitaTrendy isolatieblok voor verhogingselement
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Steenslag- of grindbed
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy en SitaDrain® Terra voor hoofdafvoer bij bekledingsplaten op grindbed zonder thermische isolatie
1 SitaPipe roestvrijstalen buis
2 SitaTrendy isolerende lichaamskolk
3 SitaTrendy verticaal
4 SitaDrain grindbalk
SitaDrain® Terra bestaande uit:
5.1 Revisierooster
5.2 Frame
5.3 In hoogte verstelbare rubber-metalen stootrand
2 SitaTrendy isolerende lichaamskolk
3 SitaTrendy verticaal
4 SitaDrain grindbalk
SitaDrain® Terra bestaande uit:
5.1 Revisierooster
5.2 Frame
5.3 In hoogte verstelbare rubber-metalen stootrand
Geventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Steenslag- of grindbed
- Draineermat
- Beschermmat
- Afdichting
- Onderconstructie
SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies
SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement
SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaTrendy met overloopelement als noodafvoer voor ongeventileerde dakconstructies met extensieve begroeiing
1 SitaTrendy isolatie-element dakkolk
2 SitaTrendy met verticale uitlaat
SitaTrendy verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaMore opstuwelement bestaande uit:
4.1 Afvoerelement
4.2 Afdichtring
4.3 In hoogte verstelbare rubber-metalen steunpoten
4.4 Gesloten deksel
2 SitaTrendy met verticale uitlaat
SitaTrendy verhogingselement bestaande uit:
3.1 Afdichtring
3.2 Afvoerelement
SitaMore opstuwelement bestaande uit:
4.1 Afvoerelement
4.2 Afdichtring
4.3 In hoogte verstelbare rubber-metalen steunpoten
4.4 Gesloten deksel
Ongeventileerde dakopbouw met extensieve begroeiing conform algemeen erkende vaktechnische regels, met:
- Extensieve dakbegroeiing met vegetatielaag van leverancier groendaksysteem
- Bescherm-, draineer- en filtreerlaag van leverancier groendaksysteem
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
+
