SitaEasy
wpust attykowy
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

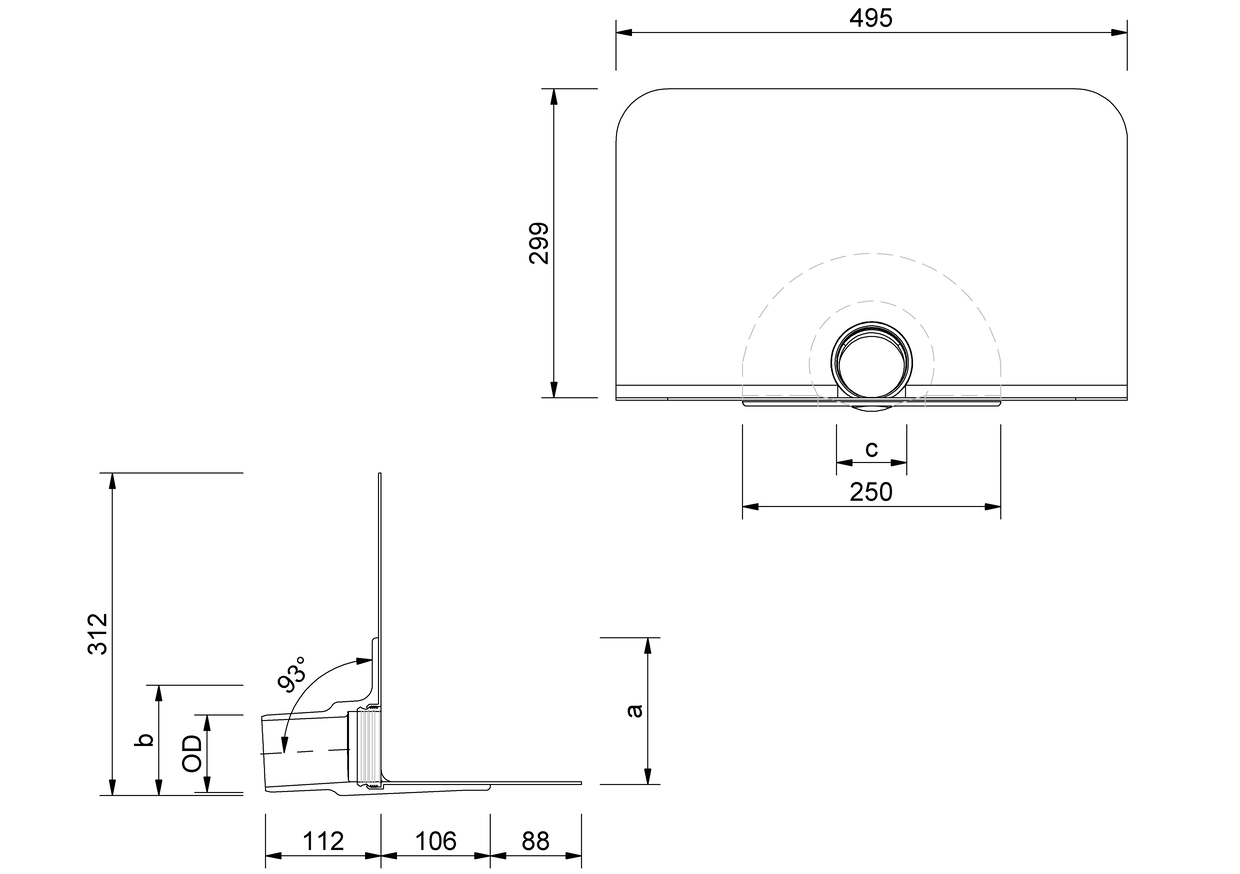

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 142 | 107 | 68 |
| 100 | 110 | 170 | 180 | 147 | 108 |
| 70 | 75 | 135 | 142 | 107 | 68 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu

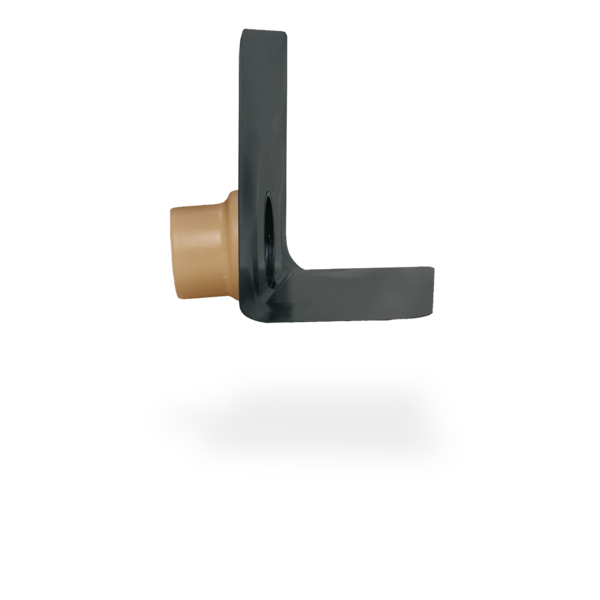

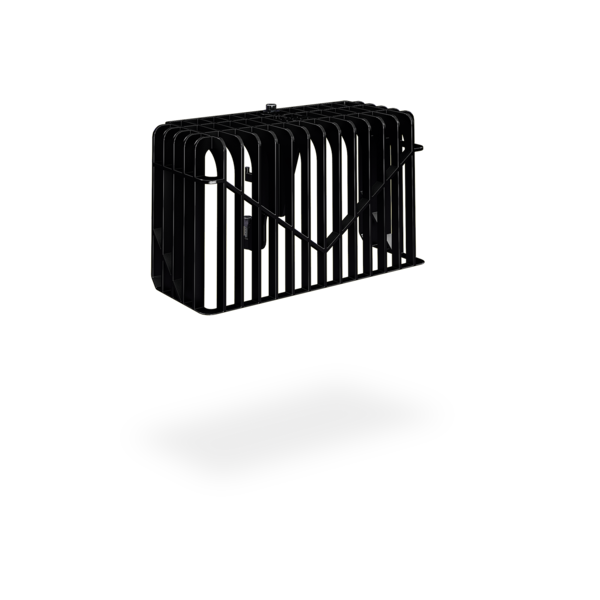

SitaEasy wpust attykowy, z poliuretanu, izolowany termicznie, o średnicy nominalnej DN 50, DN 70 i DN 100. Do bezpośredniego połączenia rur kielichowych, do odwadniania grawitacyjnego, z dużym wbudowanym wybranym kołnierzem przyłączeniowym (495 mm × 495 mm). Z pierścieniem mocującym dla dodatkowego zabezpieczenia kołnierza przyłączeniowego oraz mocowania koszyka żwirowego, element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
| 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
SitaEasy i element spiętrzający SitaEasy z ramą profilową SitaDrain® w niewentylowanej konstrukcji dachowej z okładziną płytową na wspornikach
1 Maskownica do fasad SitaAttika
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
5 SitaEasy

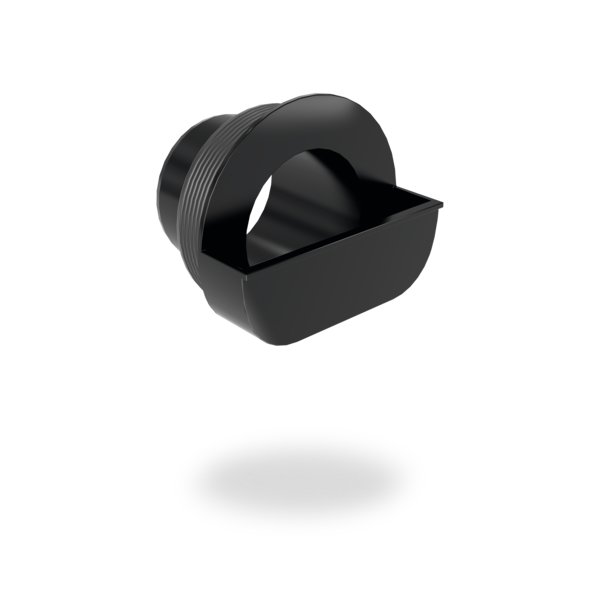

Element spiętrzający SitaEasy składa się z następujących elementów:
6.1 Uszczelka
6.2 Element spiętrzający korpus podstawowy
Rama profilowa SitaDrain® składa się z następujących elementów:
7.1 Kratka rewizyjna
7.2 Rama profilowa
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
5 SitaEasy
Element spiętrzający SitaEasy składa się z następujących elementów:
6.1 Uszczelka
6.2 Element spiętrzający korpus podstawowy
Rama profilowa SitaDrain® składa się z następujących elementów:
7.1 Kratka rewizyjna
7.2 Rama profilowa
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaEasy jako rzygacz w niewentylowanej konstrukcji dachowej z okładziną płytową
1 Rura SitaPipe ze stali szlachetnej
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- z płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniając
Rama profilowa SitaDrain z SitaEasy do odwadniania głównego w dachu odwróconym
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Kołnierz uszczelniający SitaMore do WDVS
7 SitaEasy
8 Listwa żwirowa SitaDrain®
Rama profilowa SitaDrain® składa się z następujących elementów:
9.1 Rama profilowa
9.2 Kratka rewizyjna
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Kołnierz uszczelniający SitaMore do WDVS
7 SitaEasy
8 Listwa żwirowa SitaDrain®
Rama profilowa SitaDrain® składa się z następujących elementów:
9.1 Rama profilowa
9.2 Kratka rewizyjna
Konstrukcja dachu odwróconego zgodnie z aaRdT z:
- okładziną płytową
- podłożem ze żwiru lub z grysu
- włókniną filtracyjną
- matą do drenażu
- izolacją termiczną XPS
- budowlaną matą ochronną
- uszczelnieniem
- konstrukcją dolną
