SitaEasy

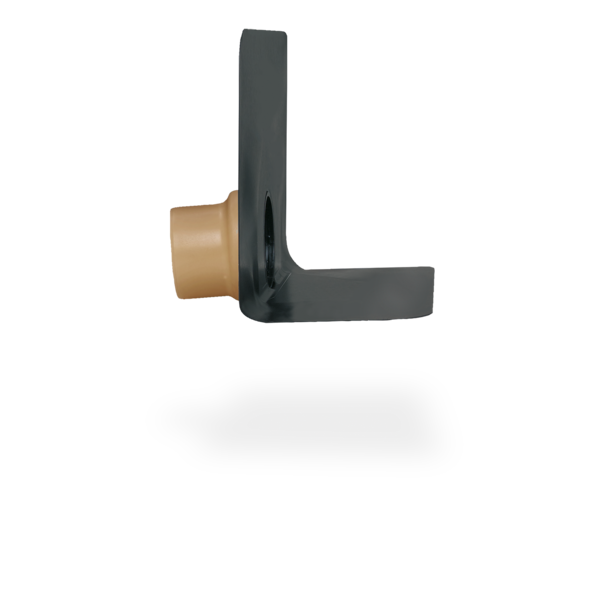

Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

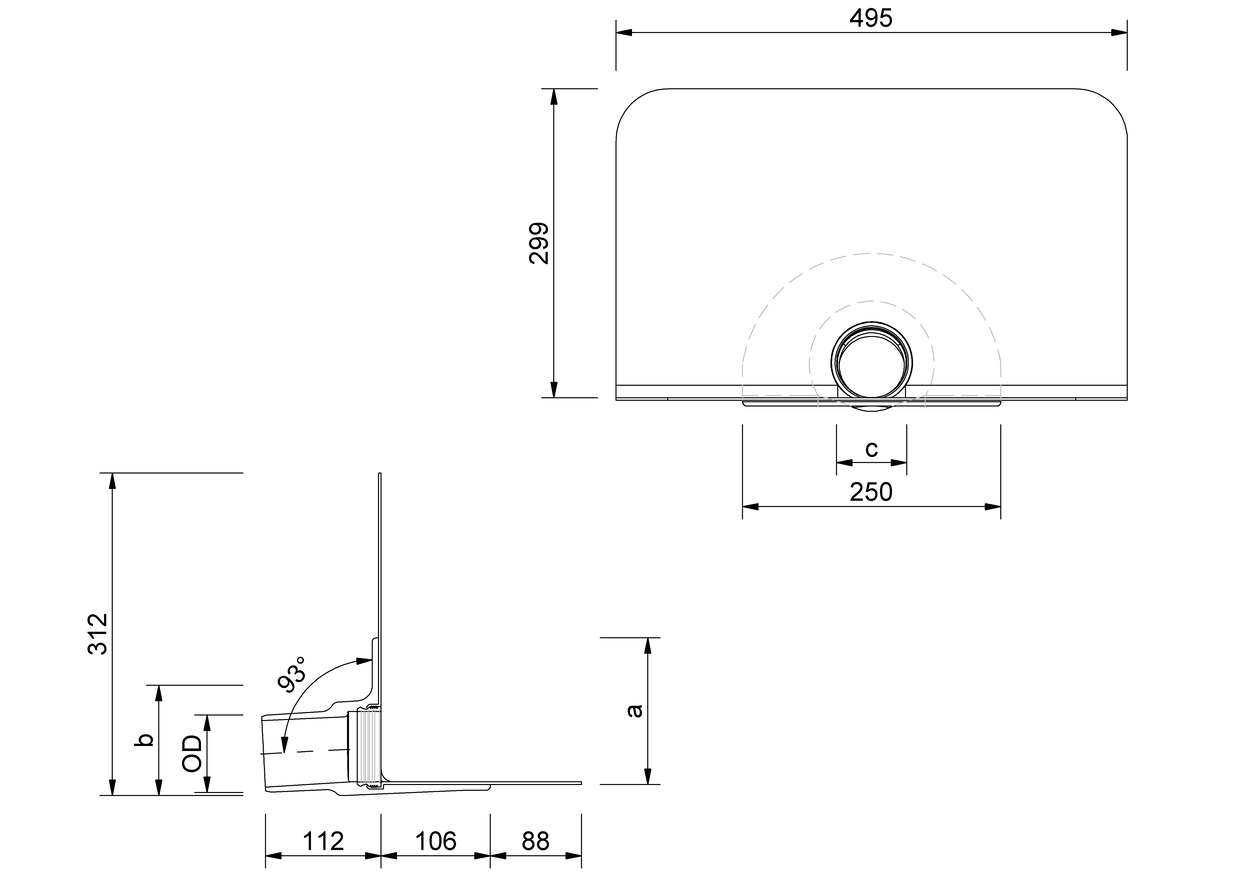

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 142 | 107 | 68 |
| 100 | 110 | 170 | 180 | 146 | 108 |
| 70 | 75 | 135 | 142 | 107 | 68 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaEasy Avaloir d’acrotère, en polyuréthane, calorifuge, en diamètre nominal DN 50, DN 70 ou DN 100. Pour le raccordement direct de tuyaux par manchon d’assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm). Avec bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception d’un arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
| DN 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| DN 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
| DN 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| DN 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| DN 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
| DN 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |

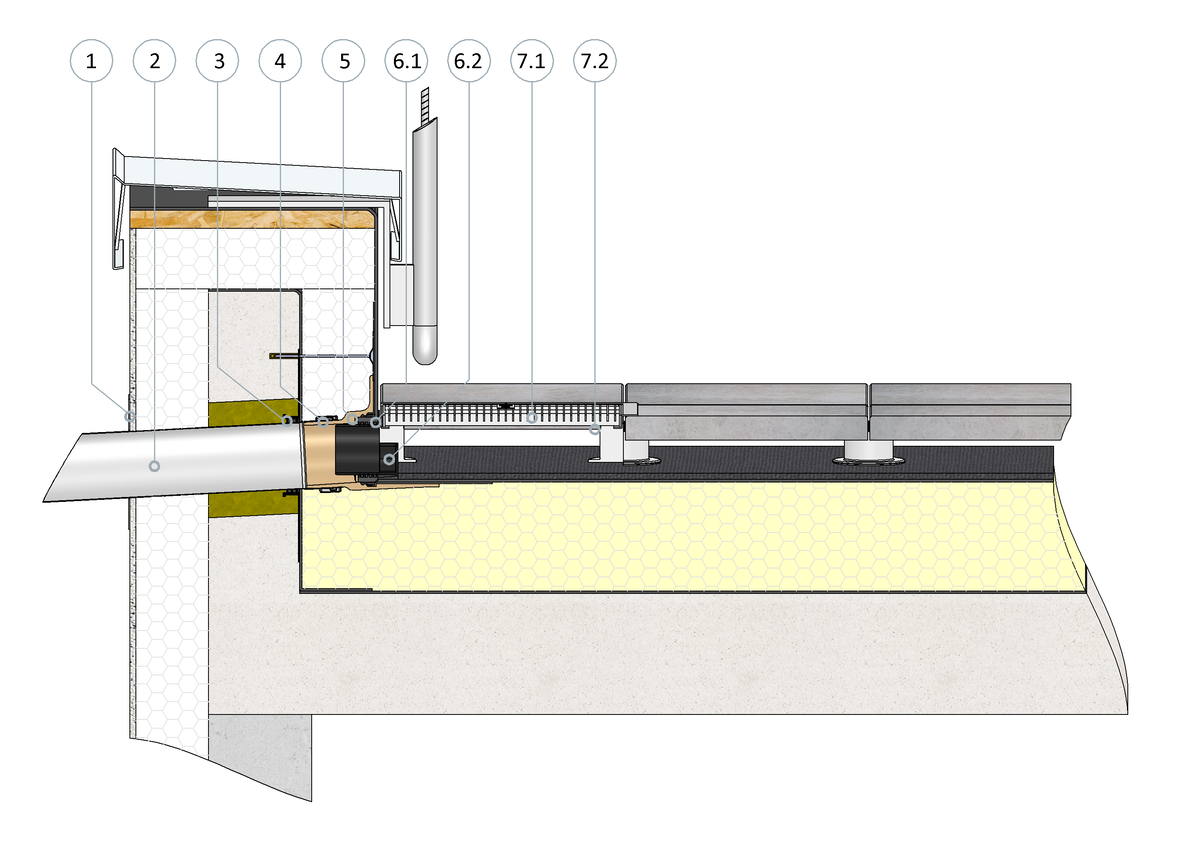

SitaEasy et SitaEasy Élément de retenue avec SitaDrain® Cadre profilé dans une structure non ventilée avec dallage sur plots
1 SitaAttika Plaque de recouvrement de façade
2 SitaPipe Acier inoxydable Tuyau
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy

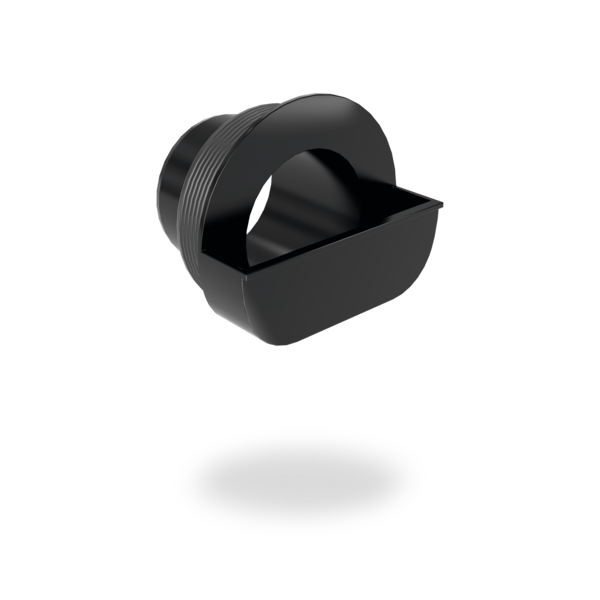

SitaEasy Élément de retenue se compose de :
6.1 Joint
6.2 Corps de base pour élément de retenue
SitaDrain Cadre profilé se compose de :
7.1 Grille de visite
7.2 Cadre profilé
2 SitaPipe Acier inoxydable Tuyau
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy
SitaEasy Élément de retenue se compose de :
6.1 Joint
6.2 Corps de base pour élément de retenue
SitaDrain Cadre profilé se compose de :
7.1 Grille de visite
7.2 Cadre profilé
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

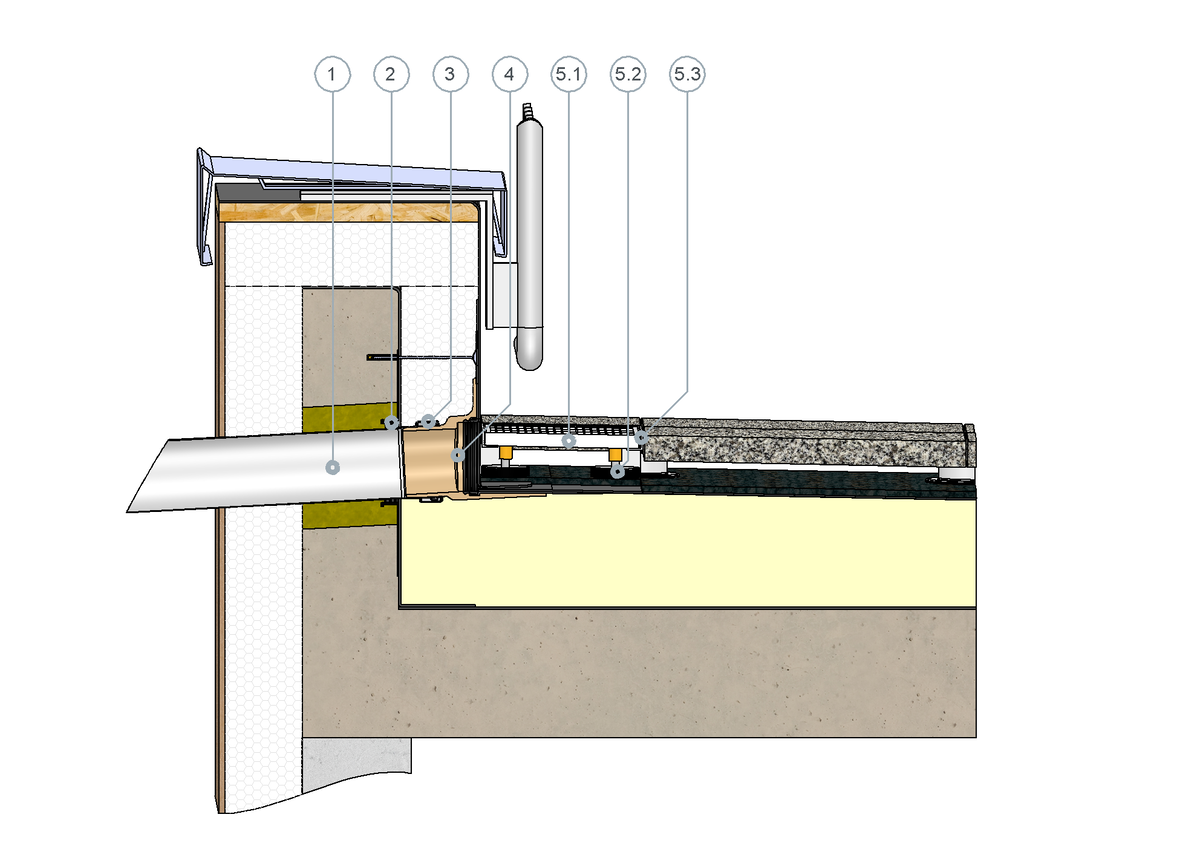

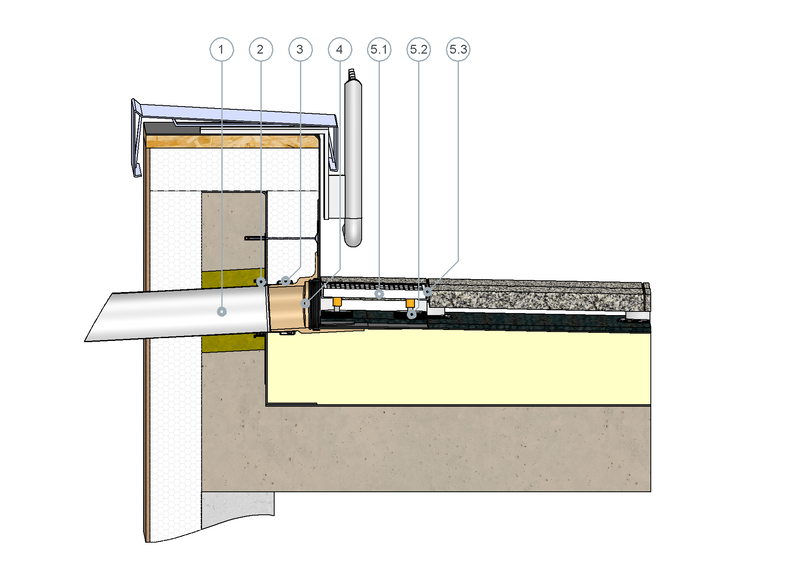

SitaEasy Plus comme gargouille dans une structure non ventilée avec dallage
1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Tampons métal-caoutchouc réglables en hauteur
5.3 Cadre
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Tampons métal-caoutchouc réglables en hauteur
5.3 Cadre
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

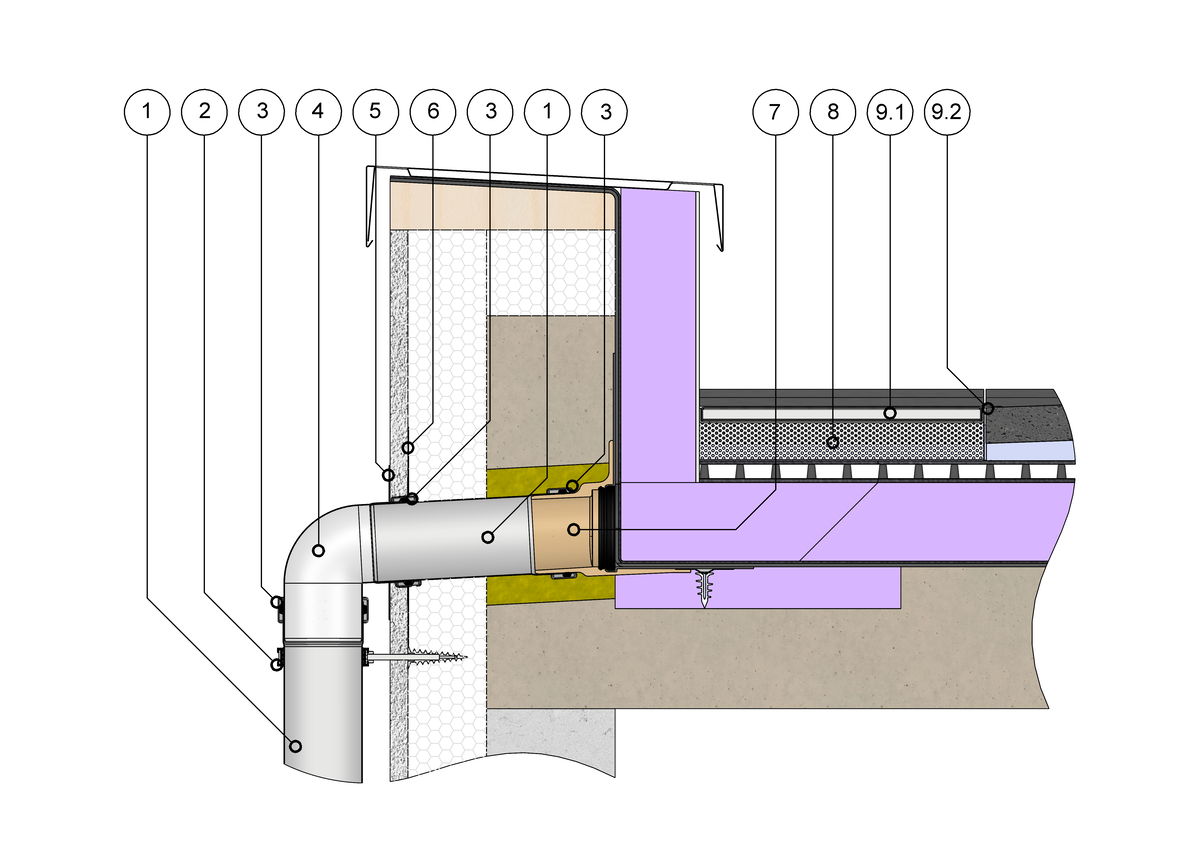

SitaDrain Cadre profilé avec SitaEasy pour l’évacuation principale sur les toitures inversées
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
7 SitaEasy
8 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
9.1 Cadre profilé
9.2 Grille de visite
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
7 SitaEasy
8 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
9.1 Cadre profilé
9.2 Grille de visite
Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravier ou de gravillons
- Non-tissé filtrant
- Tapis de drainage
- Isolation thermique XPS
- Tapis de protection
- Étanchéité
- Élément porteur
