SitaEasy
Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

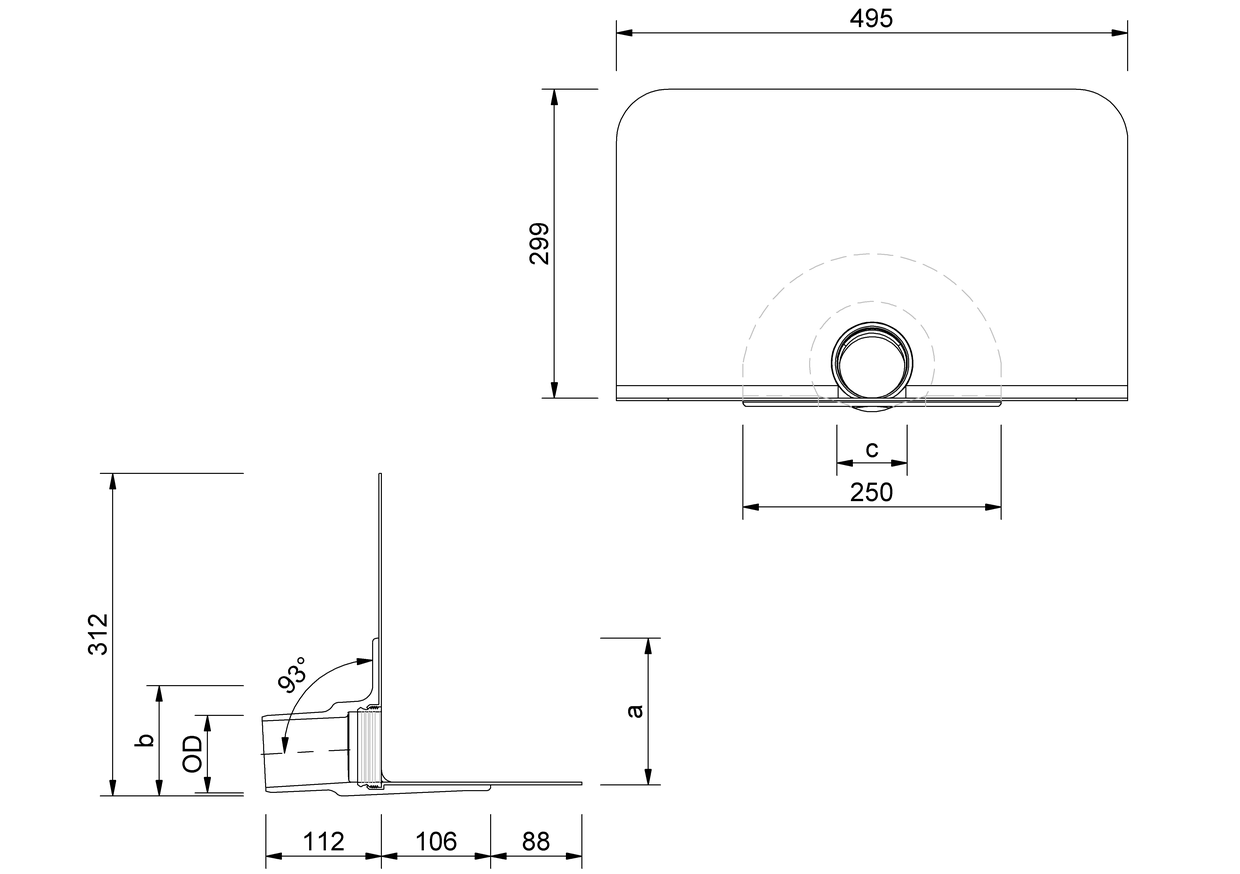

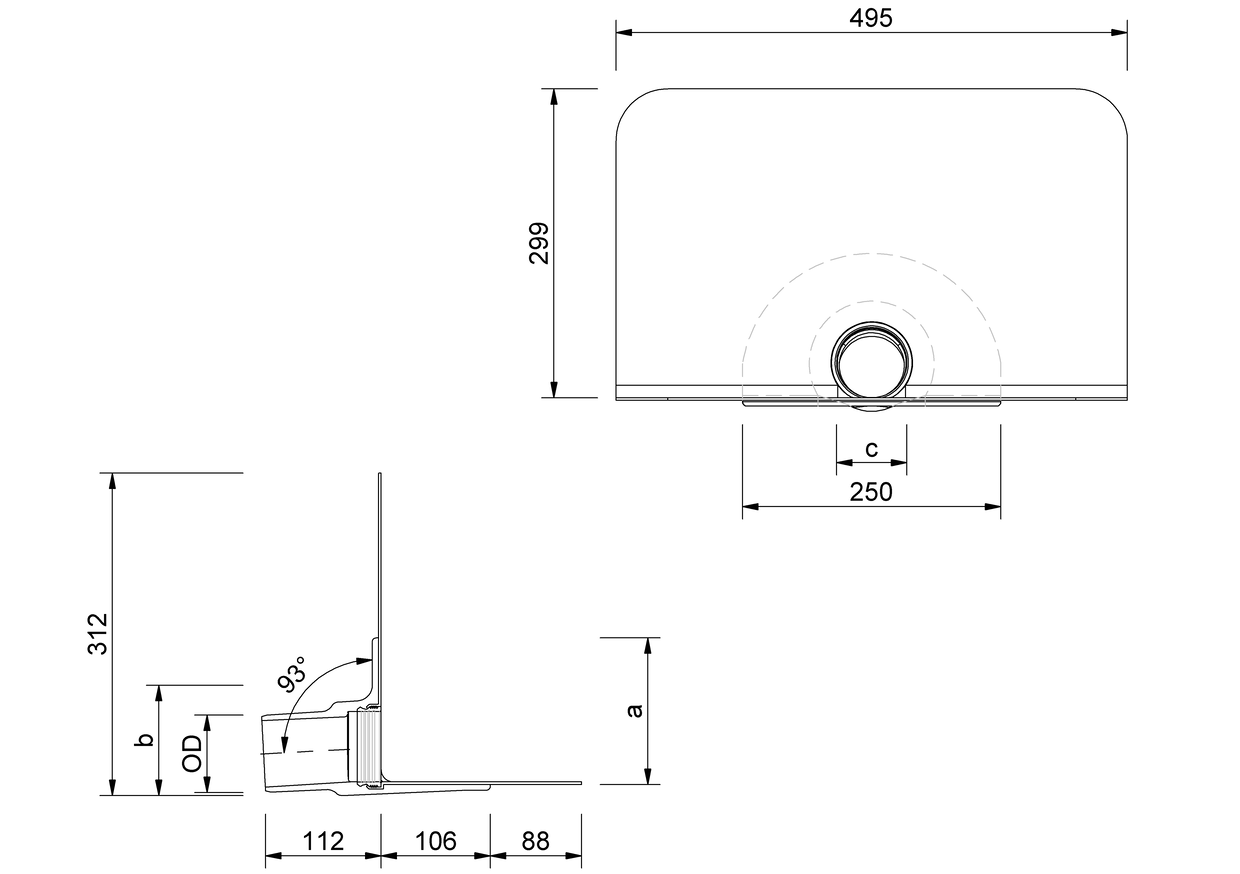

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 180 | 147 | 108 |
| 50 | 50 | 110 | 142 | 107 | 68 |
| 70 | 75 | 135 | 142 | 107 | 68 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с подпорным элементом для аварийного водостока in l/s
Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

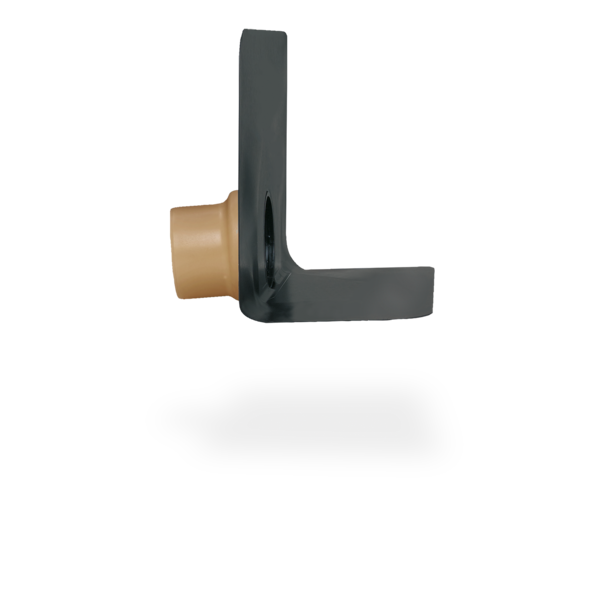

Парапетная воронка SitaEasy, из полиуретана, теплоизолированная, с номинальными диаметрами DN 50, DN 70 и DN 100. Для прямого подключения к трубам с раструбом, для самотечного водостока, с большим вваренным соединительным фартуком (495 x 495 мм). С фиксаторным кольцом для дополнительной фиксации соединительного фартука и крепления листвоуловителя. Поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
| 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
SitaEasy и подпорный элемент SitaEasy с профильной рамкой SitaDrain® в невентилируемой кровле с настилом из плит на регулируемых опорах
1 Фасадная пластина SitaAttika
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy

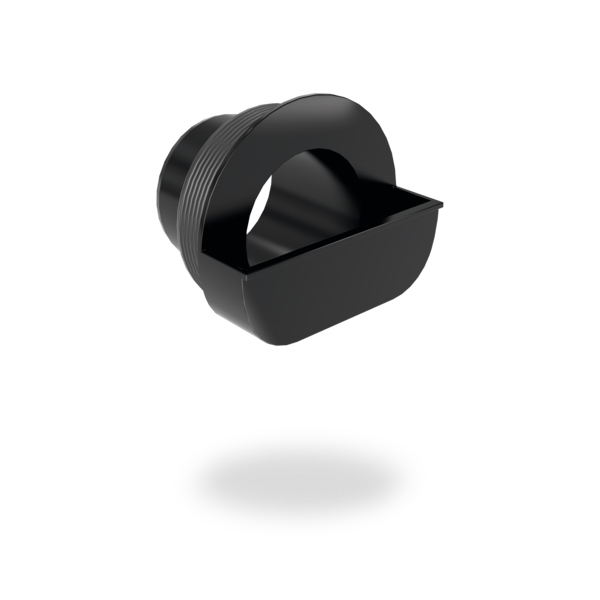

Подпорный элемент SitaEasy, состоит из следующих элементов:
6.1 Уплотнение
6.2 Корпус подпорного элемента
Профильная рамка SitaDrain®, состоит из следующих элементов:
7.1 Смотровая решетка
7.2 Профильная рамка
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy
Подпорный элемент SitaEasy, состоит из следующих элементов:
6.1 Уплотнение
6.2 Корпус подпорного элемента
Профильная рамка SitaDrain®, состоит из следующих элементов:
7.1 Смотровая решетка
7.2 Профильная рамка
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy в качестве перелива в невентилируемой кровле с террасными плитами
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- защитный мат
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
Профильная рама SitaDrain с SitaEasy для основного водостока в инверсионной кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore для ТКС
7 SitaEasy
8 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
9.1 Профильная рамка
9.2 Смотровая решетка
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore для ТКС
7 SitaEasy
8 Защитная планка SitaDrain®
Профильная рамка SitaDrain®, состоит из следующих элементов:
9.1 Профильная рамка
9.2 Смотровая решетка
Инверсионная кровля согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- фильтрующее полотно
- дренажный мат
- теплоизоляция XPS
- защитный мат
- гидроизоляция
- несущая конструкция
