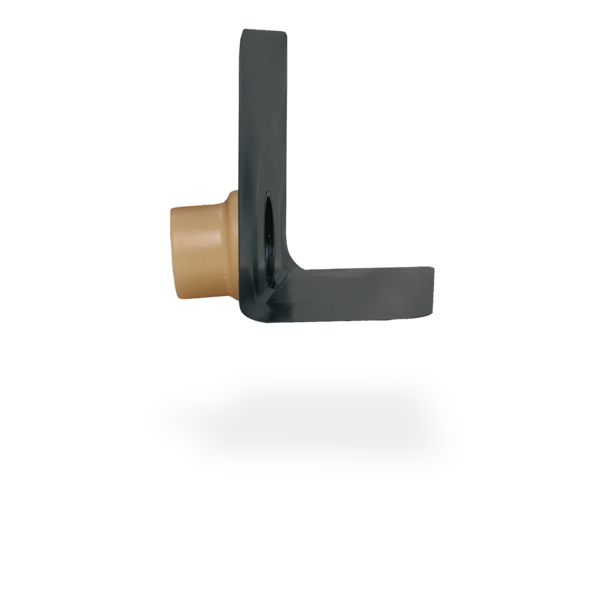

SitaEasy
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

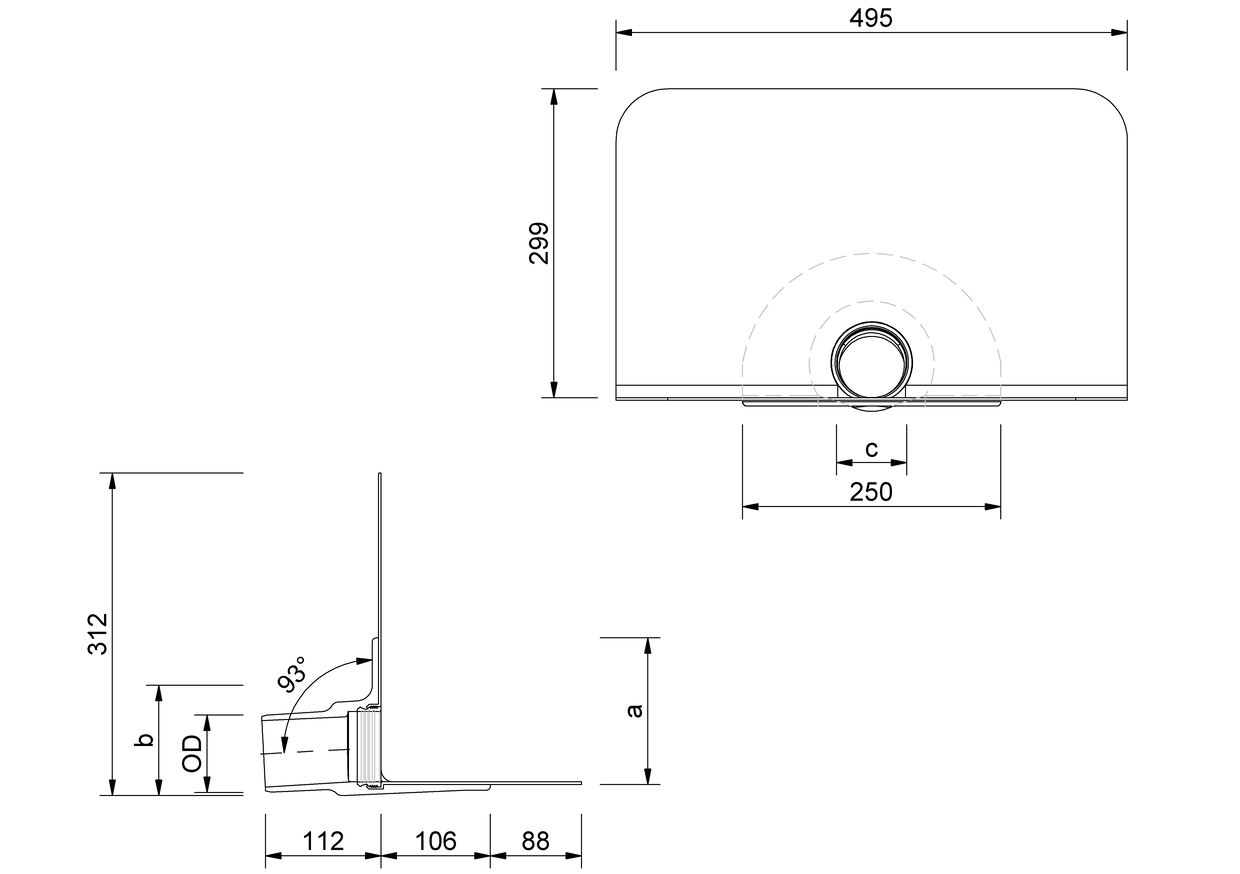

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 180 | 147 | 108 |
| 50 | 50 | 110 | 142 | 107 | 68 |
| 70 | 75 | 135 | 142 | 107 | 68 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaEasy dakvlakkolk, van polyurethaan, thermisch geïsoleerd. Nominale diameter DN 50, DN 70 en DN 100. Direct aansluitbaar op afvoerbuizen via insteekmof, voor gravitaire afvoer, inclusief grote ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van grindvang. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
| 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
SitaEasy en SitaEasy opstuwelement met SitaDrain® profielframe in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy

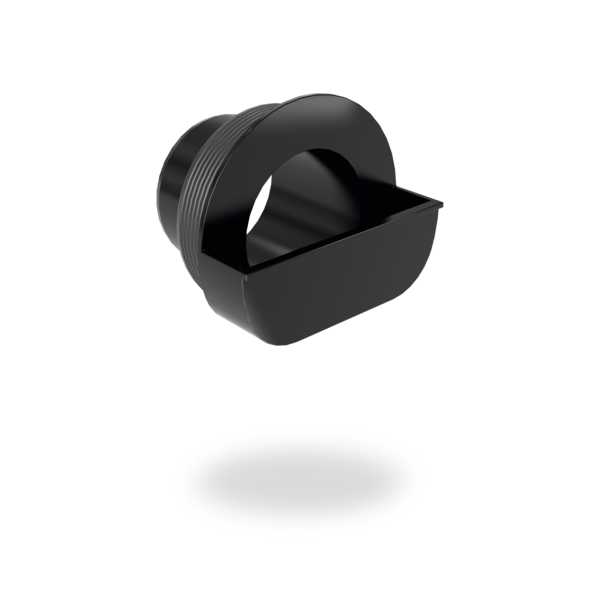

SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy
SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, bestaande uit:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- li>Opening in de dakopstand met voegband
SitaEasy als spuwer voor ongeventileerde dakconstructies met bekledingsplaten
1 SitaPipe roestvrijstalen buis
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy
SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy
SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame
Niet geventileerde dakconstructie met plaatbedekking op paalfunderingen volgens de aaRdT met:
- Plaatbedekking op paaldak
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaDrain profielframe met SitaEasy voor hoofdafvoer van omkeerdak
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grind- of steenslagbed
- Filtervlies
- Draineermat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Beschermmat
- Afdichting
- Onderconstructie
