SitaEasy
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

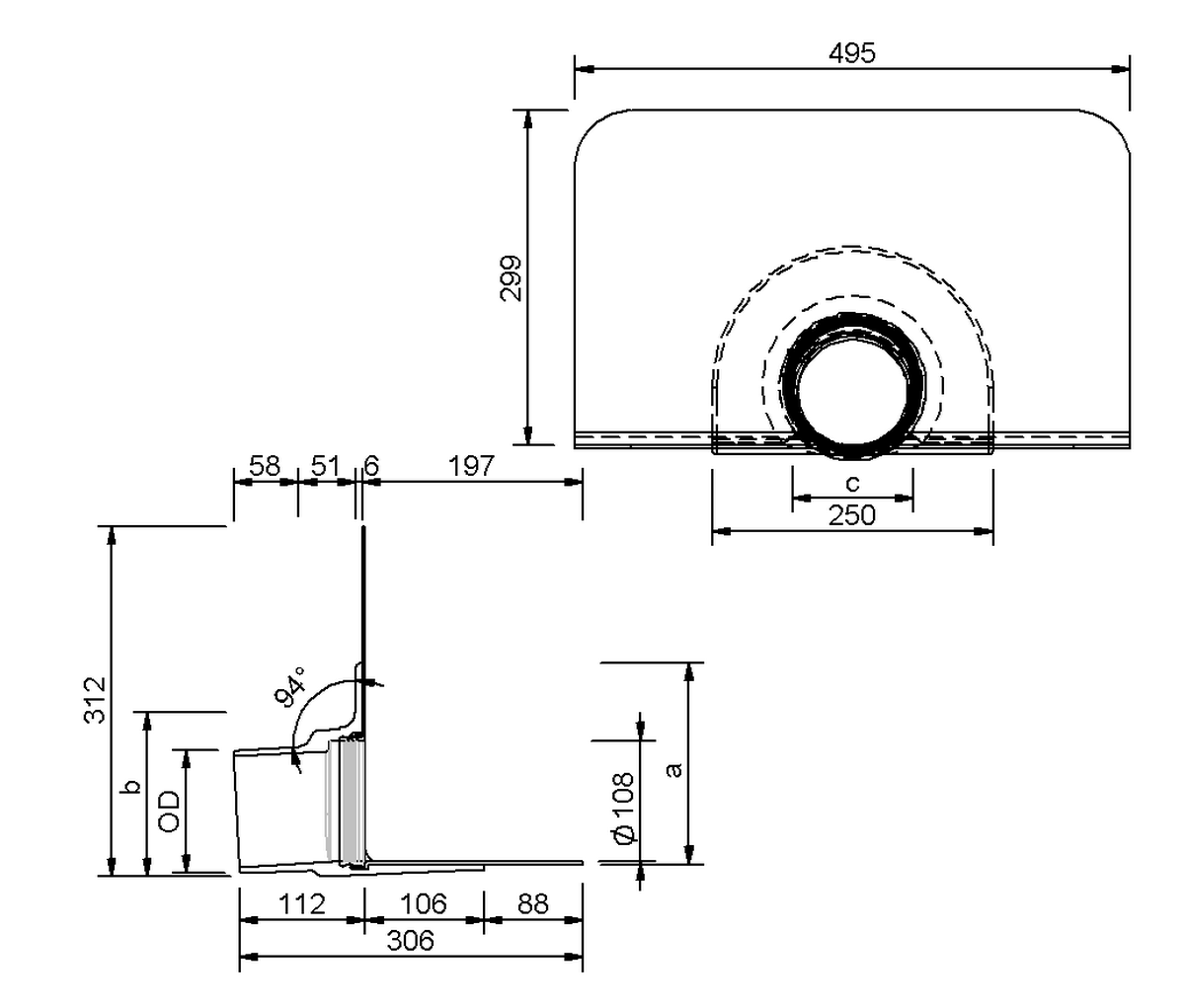

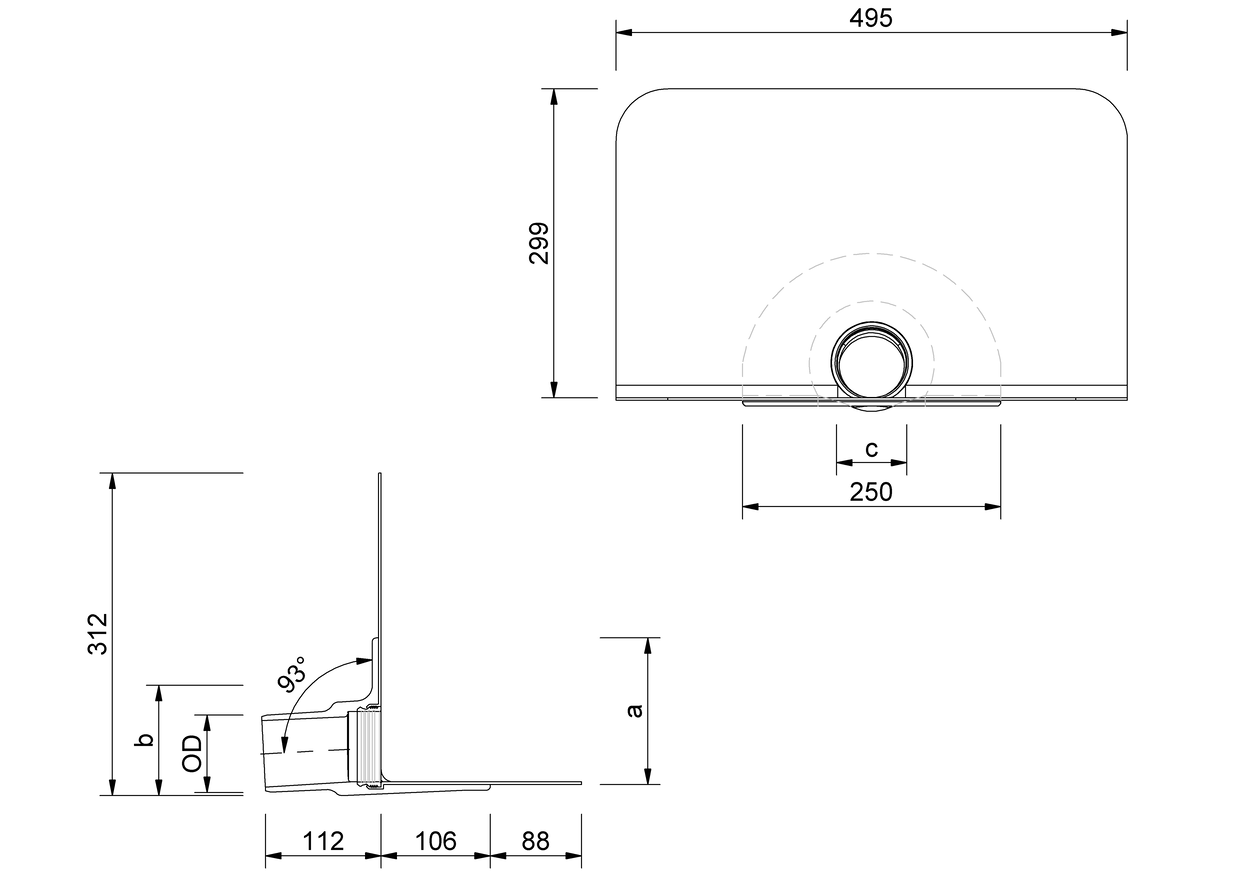

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 110 | 142 | 107 | 68 |
| 100 | 110 | 170 | 180 | 147 | 108 |
| 70 | 75 | 135 | 142 | 107 | 68 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_183010_de.pdf
PDF TechnischeZeichnung_183200_de.pdf
PDF TechnischeZeichnung_183210_de.pdf
PDF TechnischeZeichnung_183400_de.pdf
PDF TechnischeZeichnung_183410_de.pdf
DWG TZ_DB_SitaEasy_DN100.DWG
DWG TZ_DB_SitaEasy_DN50.DWG
DWG TZ_DB_SitaEasy_DN70.DWG
PDF EPD-Kiwa-EE-182631-DE.pdf
Artikelauswahl

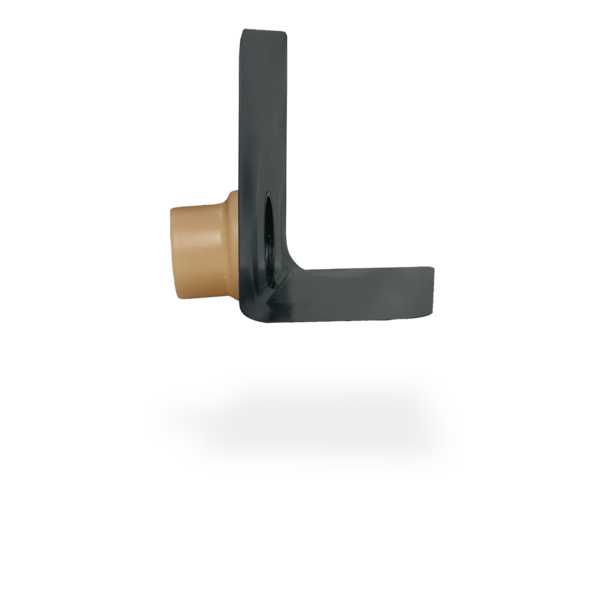

SitaEasy Attikagully, aus Polyurethan, wärmegedämmt, in den Nennweiten DN 50, DN 70 und DN 100. Zum direkten Anschluss von Rohren mit Steckmuffe, zur Freispiegelentwässerung, mit großer eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm). Mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme eines Kiesfangs, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 |
| 100 | 0.1 | 0.1 | 0.2 | 0.2 | 0.4 | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.6 | 2.9 | 2.9 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 4 | 4.3 |
| 70 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.9 | 2 | 2 | 2 | 2 | 2 |
SitaEasy und SitaEasy Anstauelement mit SitaDrain® Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
1 SitaAttika Fassaden-Abdeckplatte
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy

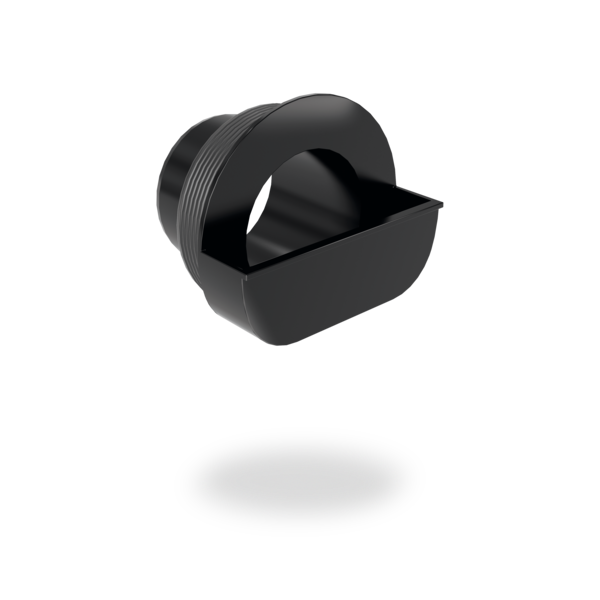

SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy
SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaEasy als Speier im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höheneinstellbaren Gummifüßen
5.3 Rahmen
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höheneinstellbaren Gummifüßen
5.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaDrain Profilrahmen mit SitaEasy für die Hauptentwässerung im Umkehrdach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy
8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy
8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
Umkehrdachaufbau nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Filtervlies
- Drainagematte
- XPS Wärmedämmung
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
