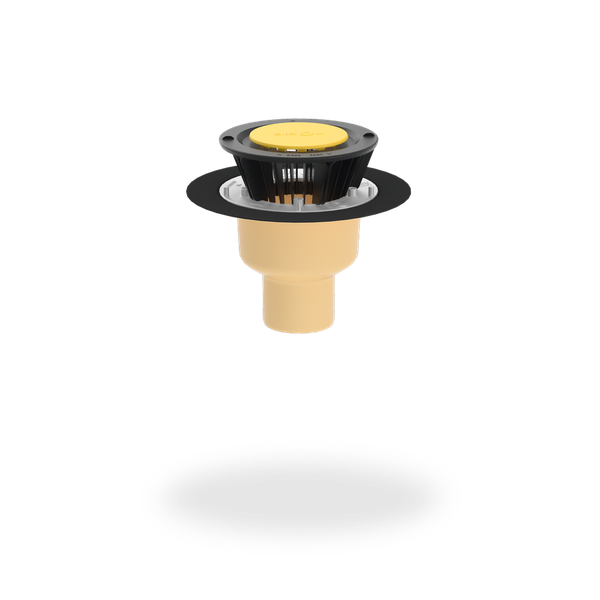

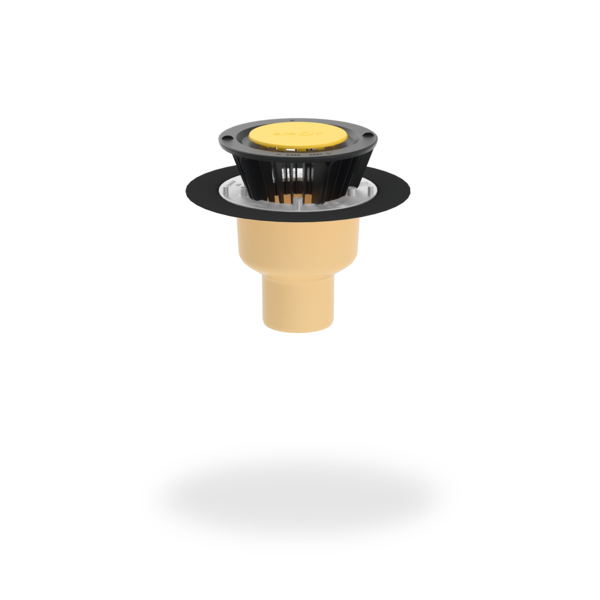

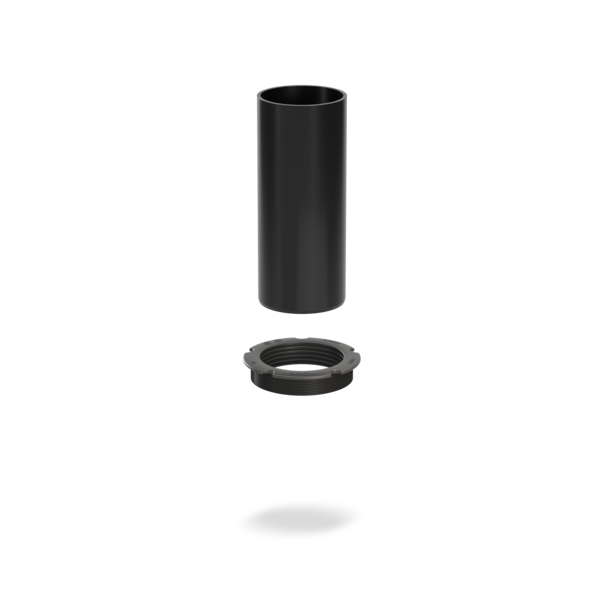

SitaTrendy
wpust w systemie tradycyjnym (grawitacyjnym)
- Produkty
SitaTrendy
wpust w systemie tradycyjnym (grawitacyjnym)
Atrybuty
- Izolowany termicznie
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

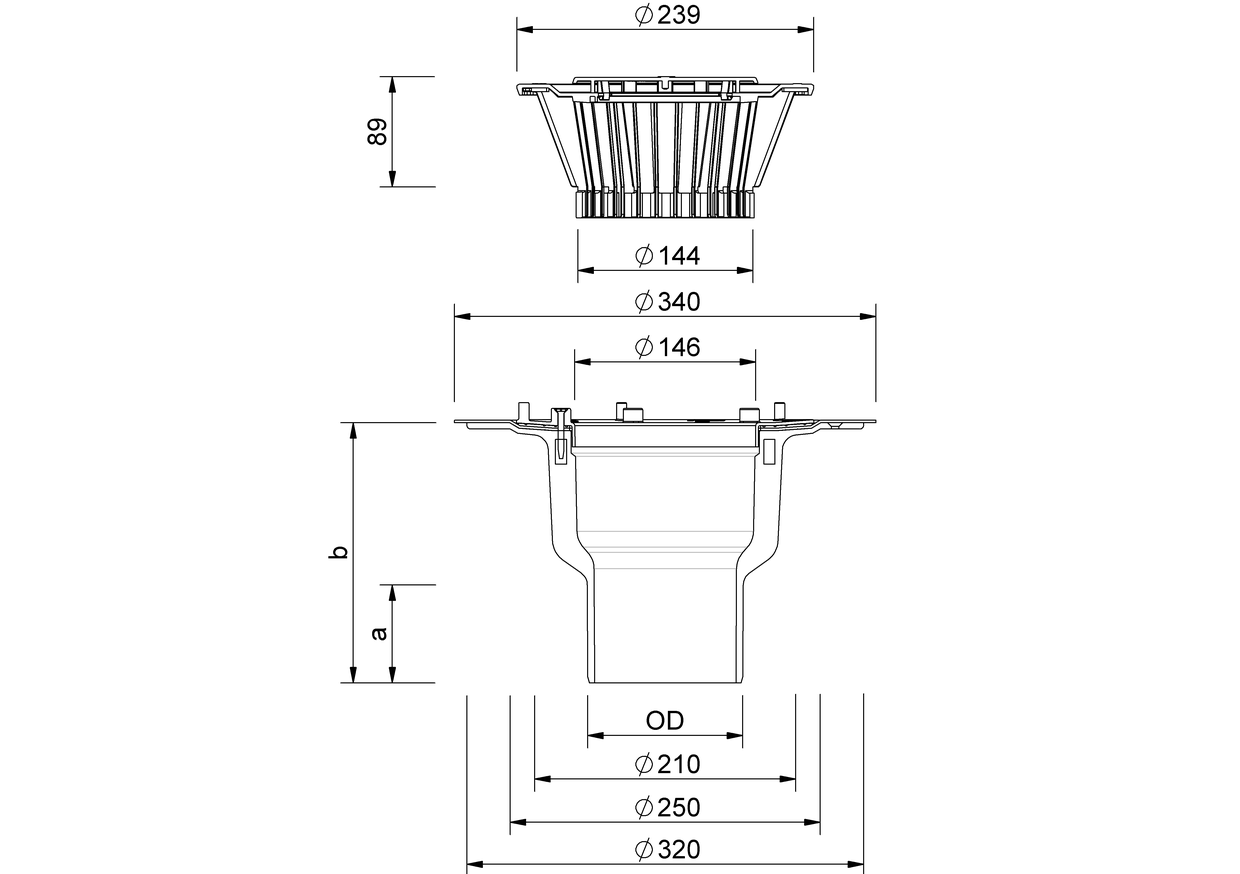

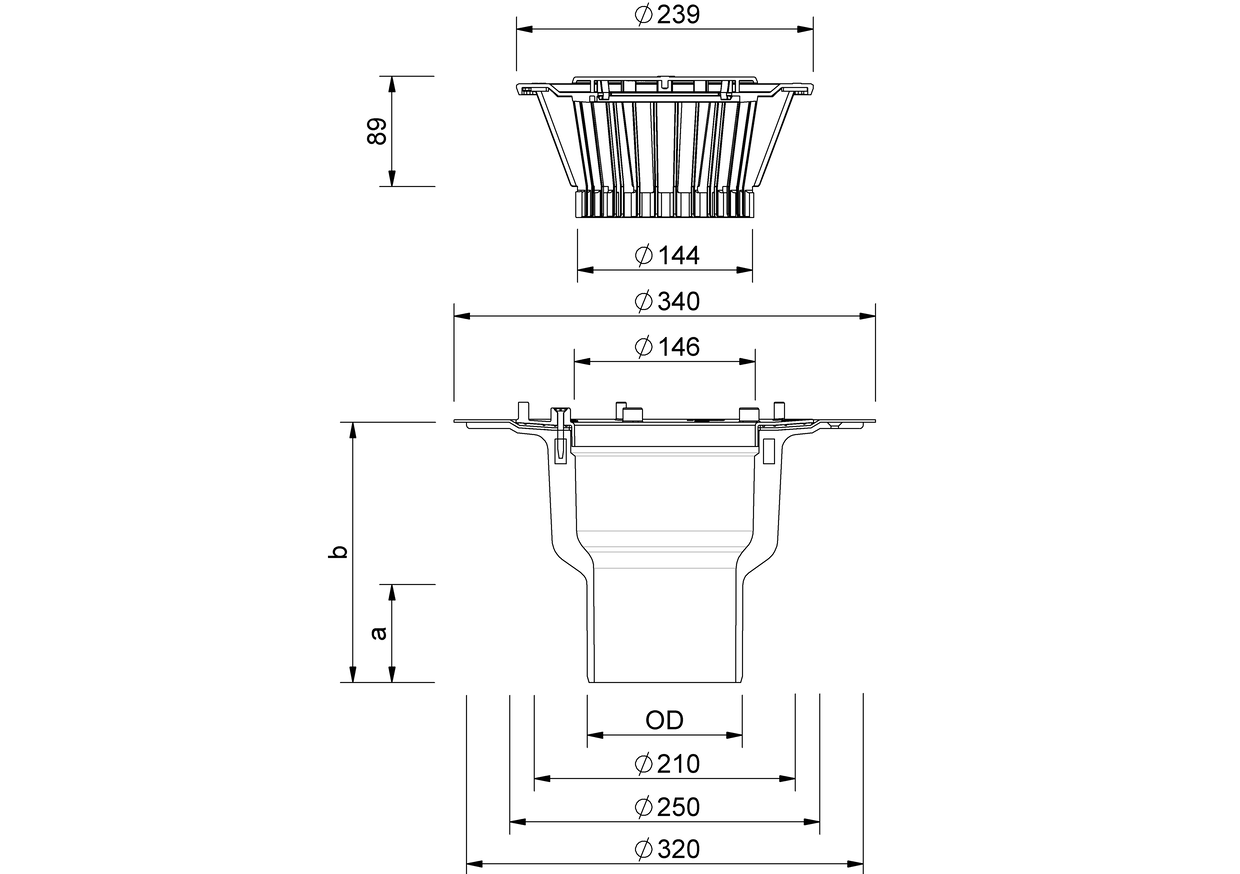

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 70 | 75 | 250 | 63 | 210 |
| 100 | 110 | 250 | 75 | 210 |
| 90 | 90 | 250 | 56 | 125 |
| 125 | 125 | 250 | 79 | 210 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Kołnierz śrubowy SitaTrendy, pionowy, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnice znamionowe DN 70, DN 90, DN 100 i DN 125. Do bezpośredniego łączenia do rur ze złączką wtykową, do odwadniania grawitacyjnego, z przygotowanymi otworami do mocowania elementu w konstrukcji dolnej. Z wbudowanym pierścieniem do mocowania dołączonych śrub, luźnym kołnierzem z aluminium i dwoma kołnierzami uszczelniającymi do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku, w zestawie osadnik żwiru, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.6 | 1.4 | 2.2 | 3.1 | 3.9 | 4.7 | 5.5 | 6.6 | 7.6 | 8.6 | 9.5 | 10.4 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 |
| 90 | 0.4 | 1.3 | 2.1 | 3.3 | 4.5 | 5.5 | 6.5 | 7.3 | 8 | 8.6 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 |
| 100 | 0.6 | 1.5 | 2.3 | 3.3 | 4.3 | 5.2 | 6.1 | 7.3 | 8.5 | 9.4 | 10.3 | 11 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 |
| 125 | 0.7 | 1.6 | 2.4 | 3.3 | 4.2 | 5.1 | 5.9 | 7.3 | 8.7 | 10.1 | 11.4 | 12.7 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.1 | 2.9 | 4.4 | 5.8 | 7.3 | 8.8 | 10.5 | 12.1 | 12.4 | 12.6 | 13.1 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 90 | 1.2 | 2.3 | 3.3 | 4.9 | 6.4 | 7.9 | 9.4 | 11.2 | 13 | 14.8 | 16.6 | 18.8 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 | 20.9 |
| 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6.1 | 7.8 | 9.4 | 11.4 | 13.3 | 15.2 | 17 | 19.6 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
| 125 | 1.2 | 2.2 | 3.2 | 4.6 | 6 | 7.5 | 9 | 10.7 | 12.4 | 14.3 | 16.2 | 18.5 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 |
SitaTrendy w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
2 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Kołnierz śrubowy nadbudowy SitaTrendy składa się z następujących elementów:
3.1 Kołnierze uszczelniające i kołnierz zaciskowy
3.2 Pierścień uszczelniający
3.3 Korpus podstawowy
SitaTrendy pionowy składa się z następujących elementów:
4.1 Osadnik żwiru pokrywa
4.2 Osadnik żwiru korpus podstawowy
4.3 Korpus główny z wybranym kołnierzem przyłączeniowym
5 Korpus termoizolacyjny wpustu SitaTrendy
2 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Kołnierz śrubowy nadbudowy SitaTrendy składa się z następujących elementów:
3.1 Kołnierze uszczelniające i kołnierz zaciskowy
3.2 Pierścień uszczelniający
3.3 Korpus podstawowy
SitaTrendy pionowy składa się z następujących elementów:
4.1 Osadnik żwiru pokrywa
4.2 Osadnik żwiru korpus podstawowy
4.3 Korpus główny z wybranym kołnierzem przyłączeniowym
5 Korpus termoizolacyjny wpustu SitaTrendy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaTrendy kołnierz zaciskowy w niewentylowanej konstrukcji dachowej z płytami tarasowymi na łożu grysu
1 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Korpus podstawowy
Rynna skrzynkowa SitaMore składa się z następujących elementów:
3.1 Krata końcowa
3.2 Korpus podstawowy
3.3 Pierścień regulacji wysokości
Kołnierz śrubowy SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Kołnierz luźny, uszczelki i śruby
5 Korpus termoizolacyjny wpustu SitaTrendy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Korpus podstawowy
Rynna skrzynkowa SitaMore składa się z następujących elementów:
3.1 Krata końcowa
3.2 Korpus podstawowy
3.3 Pierścień regulacji wysokości
Kołnierz śrubowy SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Kołnierz luźny, uszczelki i śruby
5 Korpus termoizolacyjny wpustu SitaTrendy
Niewentylowana konstrukcja dachowa z okładziną płytową na podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową
- podłożem ze żwiru lub z grysu
- matą do drenażu
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTrendy | Numer artykułu | |||
|---|---|---|---|---|
kołnierz zaciskowy pionowy | ||||
| DN 90 | kołnierz zaciskowy | 150199 | Pokaż produkt | |
| DN 70 | kołnierz zaciskowy | 150299 | Pokaż produkt | |
| DN 100 | kołnierz zaciskowy | 150499 | Pokaż produkt | |
| DN 125 | kołnierz zaciskowy | 150699 | Pokaż produkt |
+
