SitaTrendy
Freispiegelgully
- Produkte
-
SitaTrendy
-
Freispiegelgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

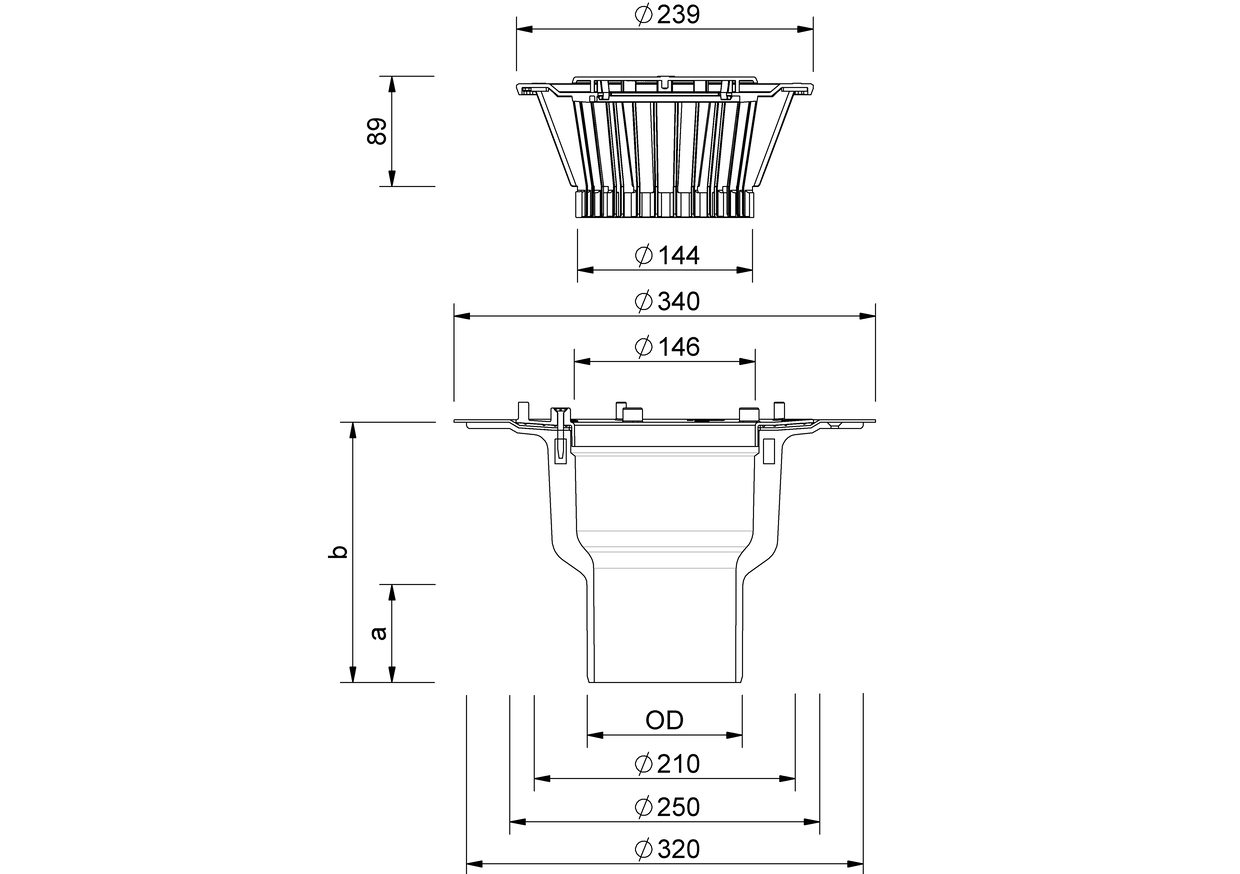

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 250 | 75 | 210 |
| 125 | 125 | 250 | 79 | 210 |
| 70 | 75 | 250 | 63 | 210 |
| 90 | 90 | 250 | 56 | 125 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaTrendy im nicht belüfteten Dachaufbau]( "SitaTrendy im nicht belüfteten Dachaufbau")
![SitaTrendy Schraubflansch abgewinkelt mit SitaKaskade Durchführung Fluid für die Notentwässerung im Umkehrdach]( "SitaTrendy Schraubflansch abgewinkelt mit SitaKaskade Durchführung Fluid für die Notentwässerung im Umkehrdach")
![SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett]( "SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

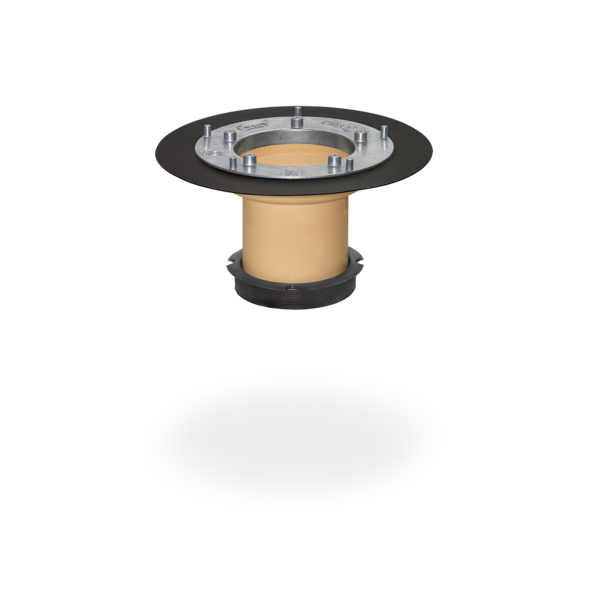

SitaTrendy Schraubflansch senkrecht, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 90, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschuckbahnen, komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
90
0,4
1,3
2,1
3,3
4,5
5,5
6,5
7,3
8
8,6
9,2
9,2
9,2
9,2
9,2
9,2
9,2
9,2
9,2
9,2
70
0,6
1,4
2,2
3,1
3,9
4,7
5,5
6,6
7,6
8,6
9,5
10,4
11,3
11,3
11,3
11,3
11,3
11,3
11,3
11,3
100
0,6
1,5
2,3
3,3
4,3
5,2
6,1
7,3
8,5
9,4
10,3
11
11,7
11,7
11,7
11,7
11,7
11,7
11,7
11,7
125
0,7
1,6
2,4
3,3
4,2
5,1
5,9
7,3
8,7
10,1
11,4
12,7
14
14
14
14
14
14
14
14
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
90
1,2
2,3
3,3
4,9
6,4
7,9
9,4
11,2
13
14,8
16,6
18,8
20,9
20,9
20,9
20,9
20,9
20,9
20,9
20,9
70
1,2
2,1
2,9
4,4
5,8
7,3
8,8
10,5
12,1
12,4
12,6
13,1
13,5
13,5
13,5
13,5
13,5
13,5
13,5
13,5
100
1,2
2,3
3,3
4,7
6,1
7,8
9,4
11,4
13,3
15,2
17
19,6
22,2
22,2
22,2
22,2
22,2
22,2
22,2
22,2
125
1,2
2,2
3,2
4,6
6
7,5
9
10,7
12,4
14,3
16,2
18,5
20,8
20,8
20,8
20,8
20,8
20,8
20,8
20,8
SitaTrendy im nicht belüfteten Dachaufbau

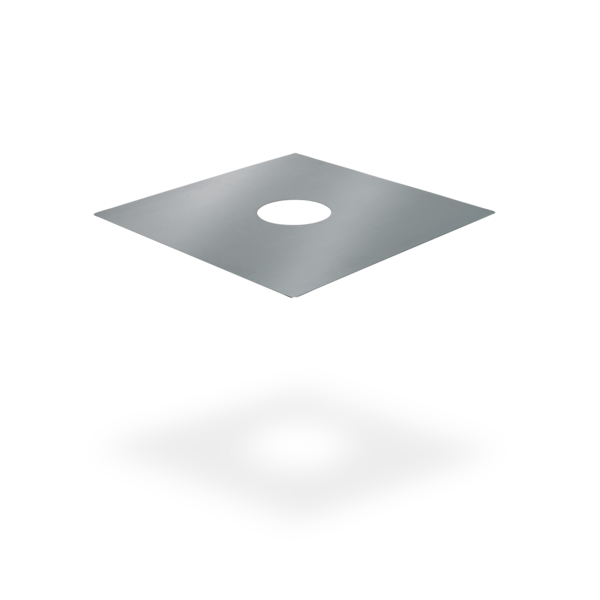

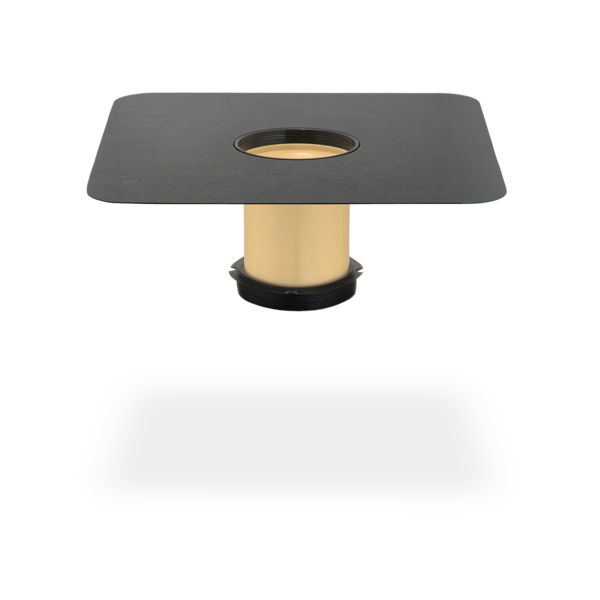

1 SitaMore Verstärkungsblech

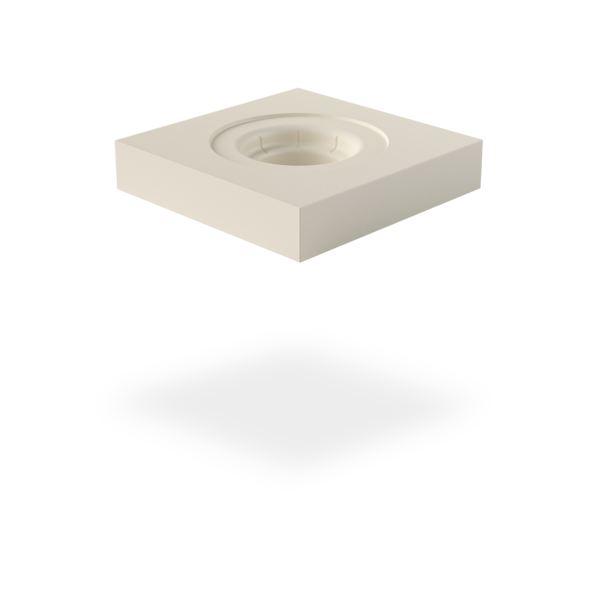

2 SitaTrendy Dämmkörper Aufstockelement

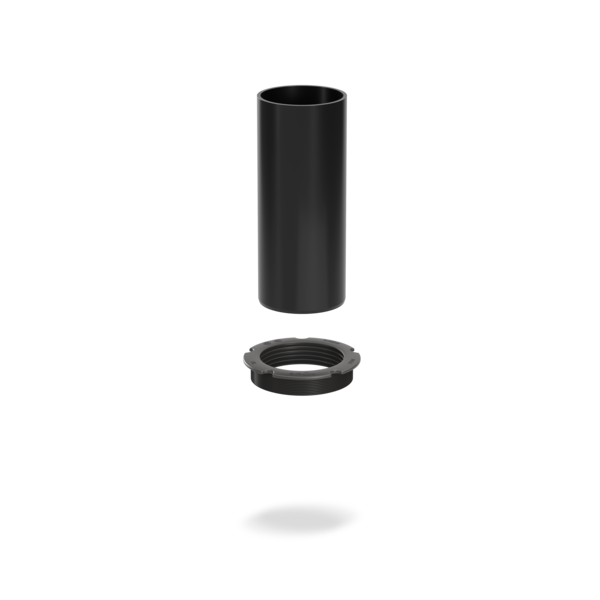

SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper

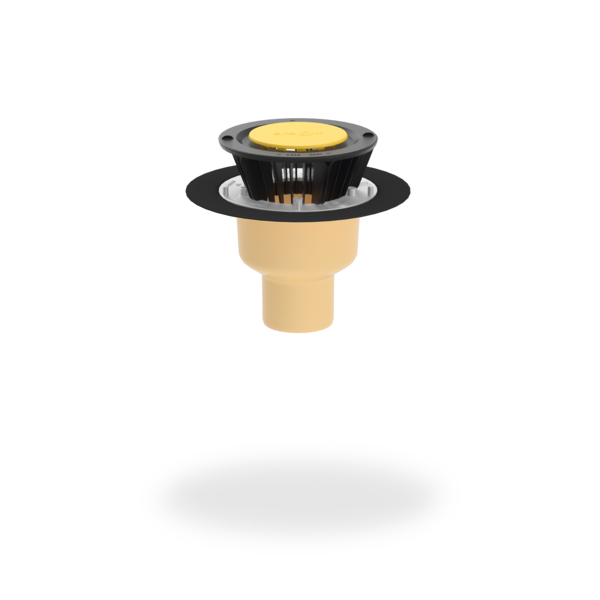

SitaTrendy senkrecht bestehend aus:
4.1 Grundkörper

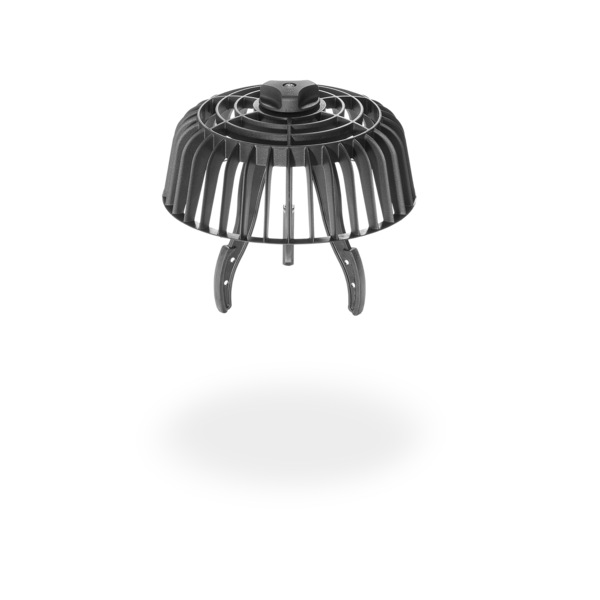

4.2 Kiesfang
5 SitaTrendy Dämmkörper Gully
2 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper
SitaTrendy senkrecht bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaTrendy Schraubflansch abgewinkelt mit SitaKaskade Durchführung Fluid für die Notentwässerung im Umkehrdach
1 SitaAttika Fassaden-Abdeckplatte

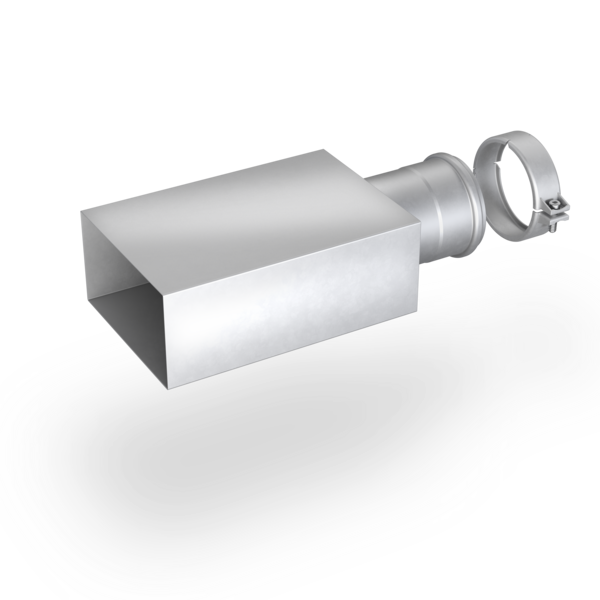

2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr

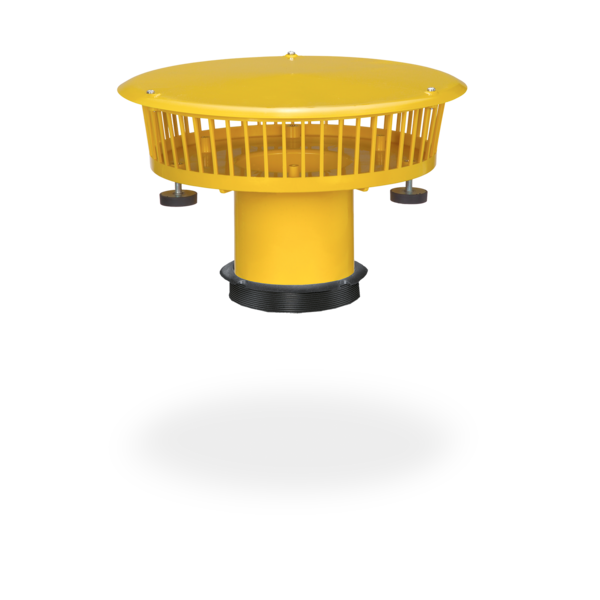

SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
Umkehrdachaufbau nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainschicht
- Filtervlies
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett
1 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaTrendy.pdfTechnische Zeichnungen
PDF TechnischeZeichnung_150199_de.pdf PDF TechnischeZeichnung_150299_de.pdf PDF TechnischeZeichnung_150499_de.pdf PDF TechnischeZeichnung_150699_de.pdf DWG TZ_DB_SitaTrendy_Schraubflansch_senkrecht_DN90.DWG DWG TZ_DB_SitaTrendy_Schraubflansch_senkrecht_DN70.DWG DWG TZ_DB_SitaTrendy_Schraubflansch_senkrecht_DN100.DWG DWG TZ_DB_SitaTrendy_Schraubflansch_senkrecht_DN125.DWG| SitaTrendy | Artikel Nr. | |||
|---|---|---|---|---|
|
Schraubflansch senkrecht |
||||
| DN 90 | Schraubflansch | 150199 | Zum Produkt | |
| DN 70 | Schraubflansch | 150299 | Zum Produkt | |
| DN 100 | Schraubflansch | 150499 | Zum Produkt | |
| DN 125 | Schraubflansch | 150699 | Zum Produkt |
+
