SitaTrendy
Gravitaire afvoerkolk
- Producten
-

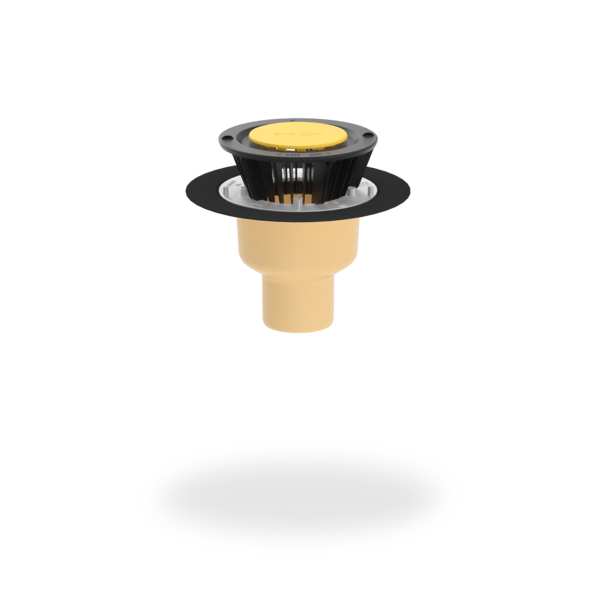

SitaTrendy
-
Gravitaire afvoerkolk

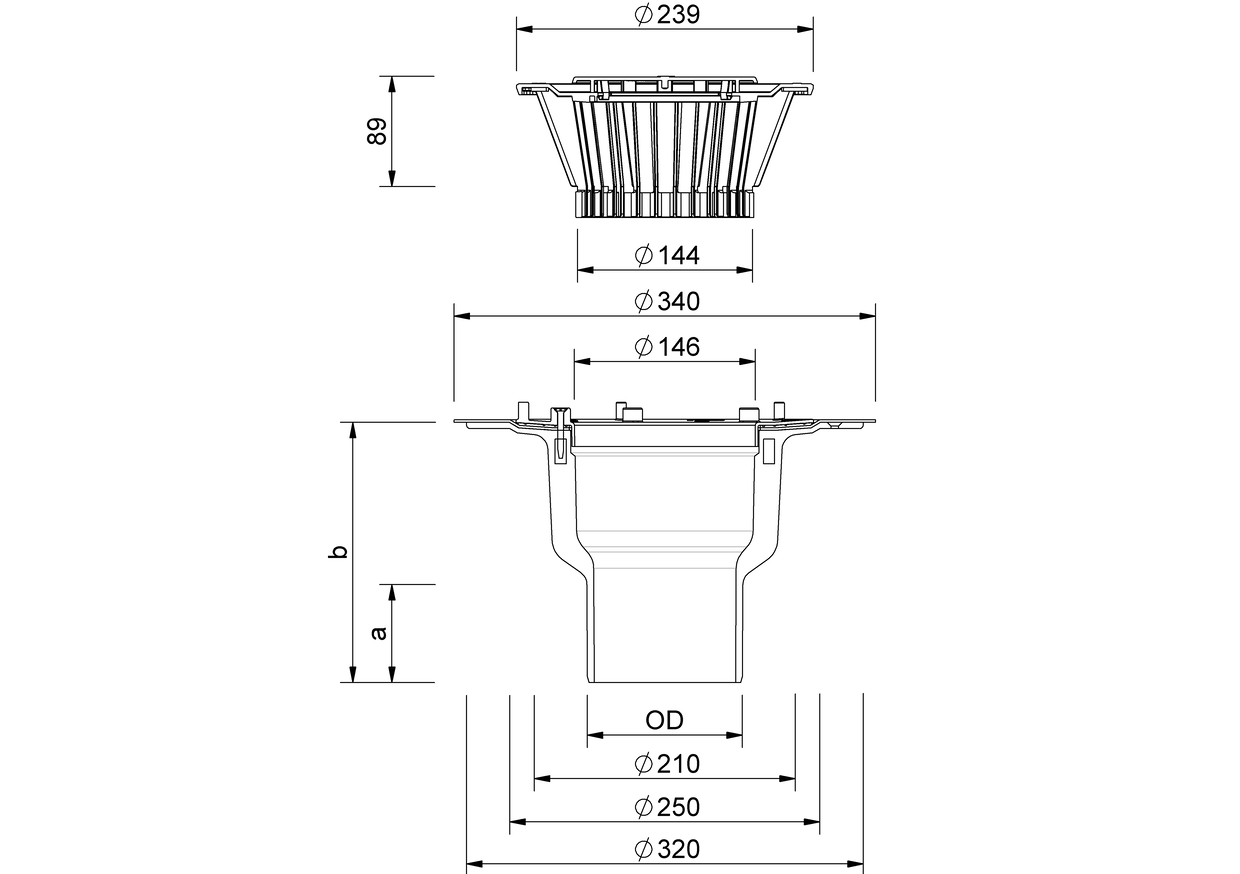

Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
---|---|---|---|---|
100 | 110 | 250 | 75 | 210 |
125 | 125 | 250 | 79 | 210 |
70 | 75 | 250 | 63 | 210 |
90 | 90 | 250 | 56 | 125 |
Prestatiebeschrijving
Afvoercapaciteit
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaTrendy schroefflens verticaal, uit polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 90, DN 100 en DN 125. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer, met geprefabriceerde boringen voor bevestiging van het onderdeel in de onderconstructie. Met ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Compleet met bladvanger. Geleverd en deskundig ingebouwd.
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Waterstand (mm)
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
90
0,4
1,3
2,1
3,3
4,5
5,5
6,5
7,3
8
8,6
9,2
9,2
9,2
70
0,6
1,4
2,2
3,1
3,9
4,7
5,5
6,6
7,6
8,6
9,5
10,4
11,3
100
0,6
1,5
2,3
3,3
4,3
5,2
6,1
7,3
8,5
9,4
10,3
11
11,7
125
0,7
1,6
2,4
3,3
4,2
5,1
5,9
7,3
8,7
10,1
11,4
12,7
14
Waterstand (mm)
90
1,2
2,3
3,3
4,9
6,4
7,9
9,4
11,2
13
14,8
16,6
18,8
20,9
70
1,2
2,1
2,9
4,4
5,8
7,3
8,8
10,5
12,1
12,4
12,6
13,1
13,5
100
1,2
2,3
3,3
4,7
6,1
7,8
9,4
11,4
13,3
15,2
17
19,6
22,2
125
1,2
2,2
3,2
4,6
6
7,5
9
10,7
12,4
14,3
16,2
18,5
20,8

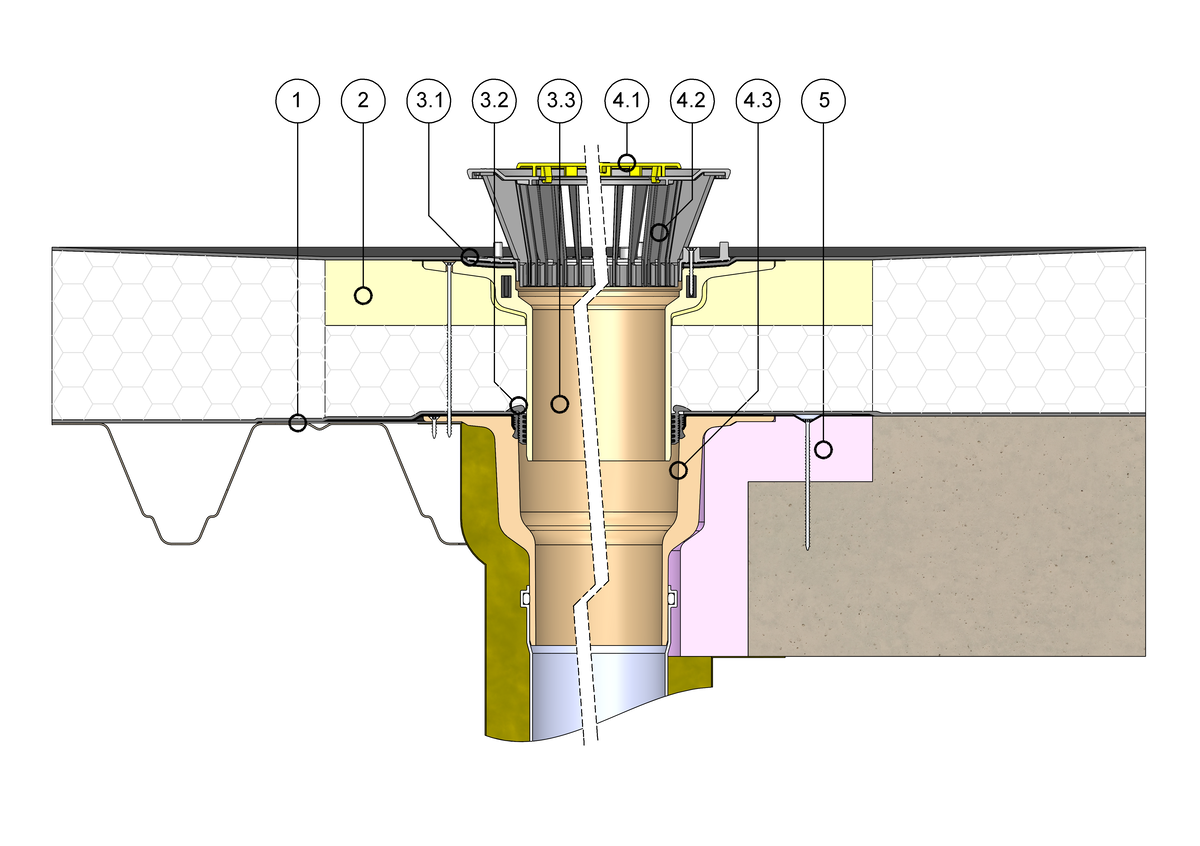

SitaTrendy voor ongeventileerde dakconstructies
1 SitaMore versterkingsplaat
2 SitaTrendy isolatieblok voor verhogingselement
SitaTrendy schroefflens verhogingselement bestaande uit:
3.1 Afdichtslabben en schroefflens
3.2 Afdichtring
3.3 Afvoerelement
SitaTrendy verticaal bestaande uit:
4.1 Afvoerelement
4.2 Bladvanger
5 SitaTrendy isolatie-element dakkolk
2 SitaTrendy isolatieblok voor verhogingselement
SitaTrendy schroefflens verhogingselement bestaande uit:
3.1 Afdichtslabben en schroefflens
3.2 Afdichtring
3.3 Afvoerelement
SitaTrendy verticaal bestaande uit:
4.1 Afvoerelement
4.2 Bladvanger
5 SitaTrendy isolatie-element dakkolk
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy schroefflens gebogen model met SitaKaskade doorvoer Fluid voor noodafvoer in een omkeerdak
1 SitaAttika gevelafdekplaat
2 SitaKaskade doorvoer Fluid
3 SitaMore afdichtslabbe voor thermische buitenisolatiesystemen (WDVS)
4 SitaPipe Edelstahl borgklem
5 SitaPipe Edelstahl buis
SitaMore opstuwelement bestaande uit:
6.1 In hoogte verstelbare rubber-metalen steunpoten
6.2 Gesloten deksel
6.3 Afdichtring
6.4 Afvoerelement
SitaTrendy schroefflens haaks bestaande uit:
7.1 Afdichtslabbe en schroefflens
7.2 Afvoerelement
2 SitaKaskade doorvoer Fluid
3 SitaMore afdichtslabbe voor thermische buitenisolatiesystemen (WDVS)
4 SitaPipe Edelstahl borgklem
5 SitaPipe Edelstahl buis
SitaMore opstuwelement bestaande uit:
6.1 In hoogte verstelbare rubber-metalen steunpoten
6.2 Gesloten deksel
6.3 Afdichtring
6.4 Afvoerelement
SitaTrendy schroefflens haaks bestaande uit:
7.1 Afdichtslabbe en schroefflens
7.2 Afvoerelement
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Dakbegroeiing van leverancier groendaksysteem
- Draineerlaag
- Filtervlies
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Afdichting
- Onderconstructie

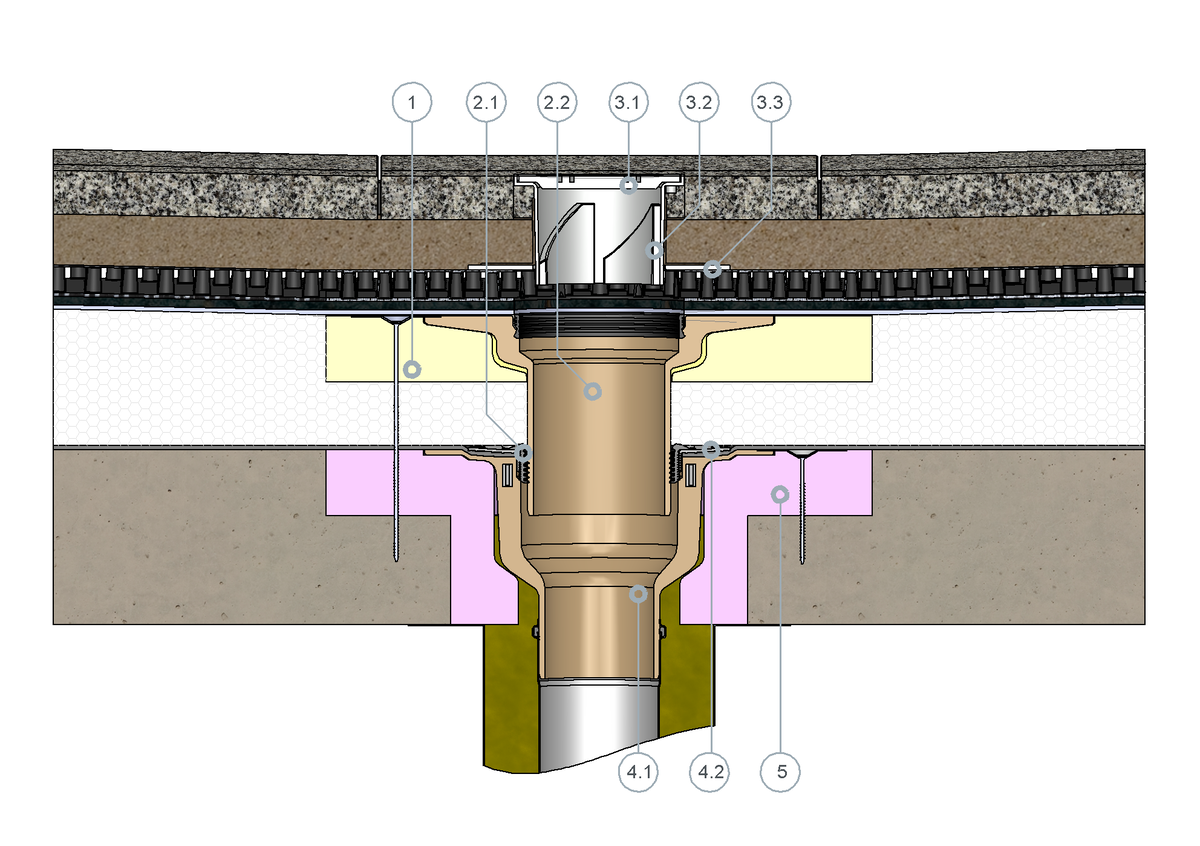

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed
1 SitaTrendy isolatieblok voor verhogingselement

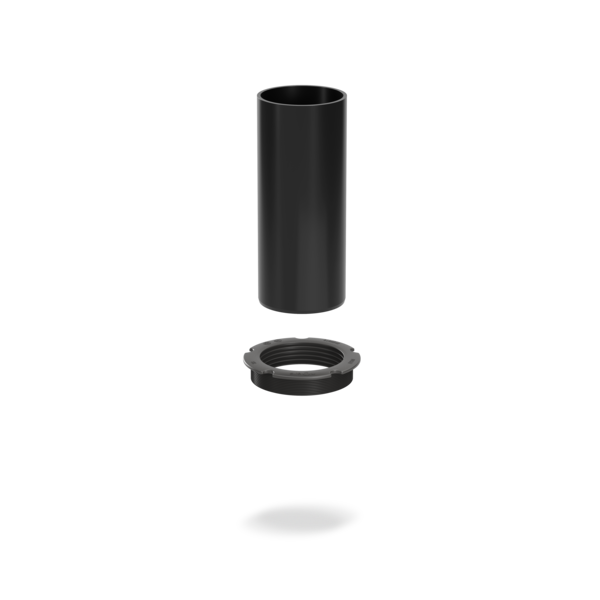

SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement
SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Steenslag- of grindbed
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
