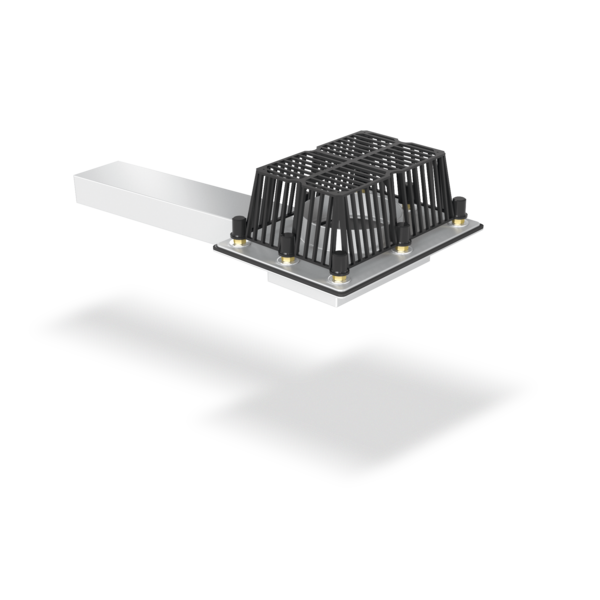

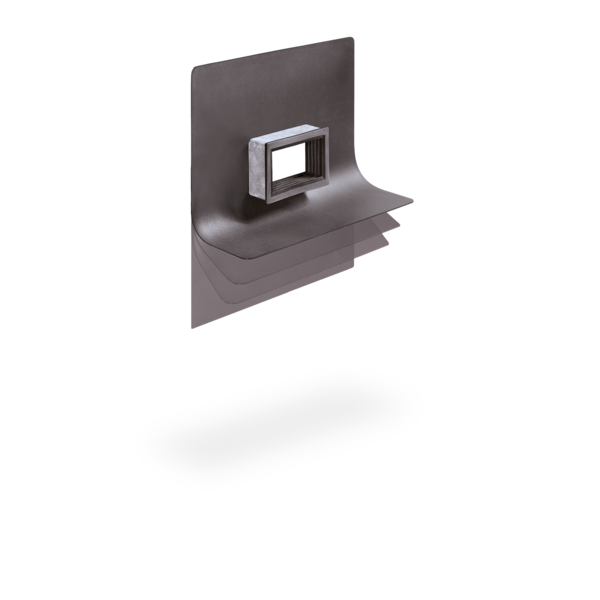

SitaTurbo
Maks.
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Wysoka odporność na wstrząsy i uderzenia
- Wykonanyz trwałych materiałów
- Zwiększona wydajność odpływu

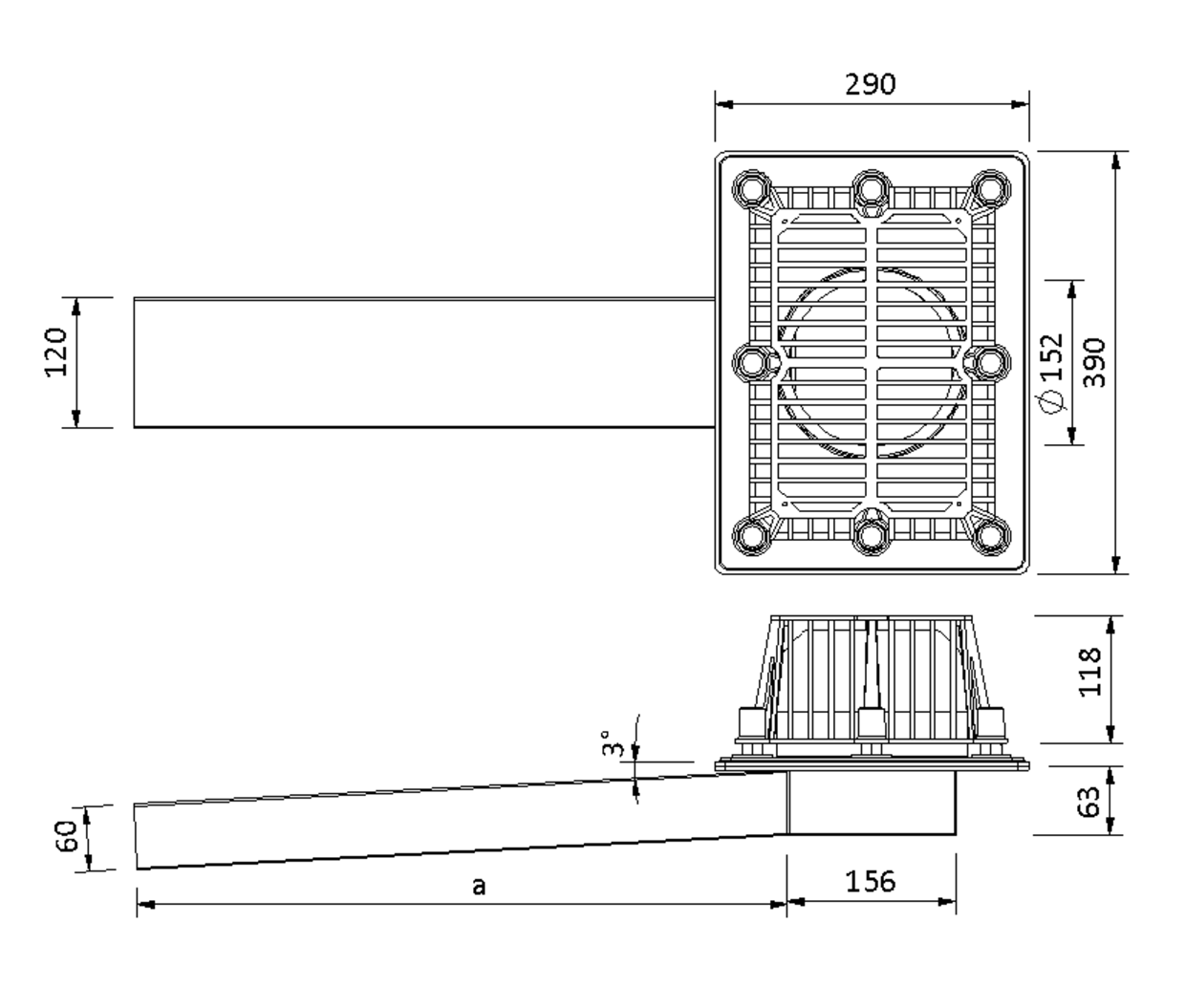

Rysunek techniczny
| Przejście / otwór roboczy (mm) | Przekrój króćca (mm × mm) | a (mm) |
|---|---|---|
| 170 | 120 × 60 | 2000 |
| 170 | 120 × 60 | 600 |
| 170 | 120 × 60 | 1000 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-Daten
Wybór artykułu

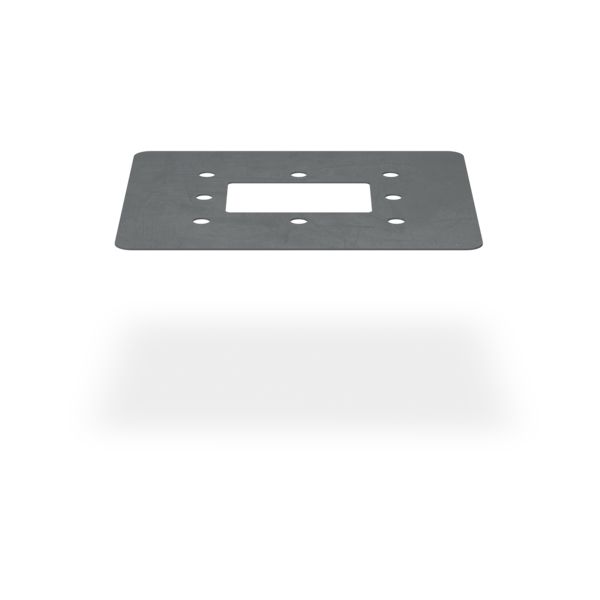

SitaTurbo Max, ze stali szlachetnej nierdzewnej, numer materiału 1.4301, wg DIN EN 1253-2, z konstrukcją z kołnierzem śrubowym, długość króćca 600 mm / 1000 mm / 2000 mm, wydajność odpływu jako rzygacz 8,8 l/s przy wysokości spiętrzenia 65 mm, z płaskim, luźnym kołnierzem lub luźnym kołnierzem spiętrzającym i dwoma kołnierzami uszczelniającymi do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku. Z ośmioma wkrętami bez łba M12 ze stali szlachetnej przyspawanymi do kołnierza stałego, mosiężnymi nakrętkami, nasadkami ochronnymi, podkładkami i osadnikiem żwiru, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Przekrój króćca (mm × mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 × 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 × 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 × 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
