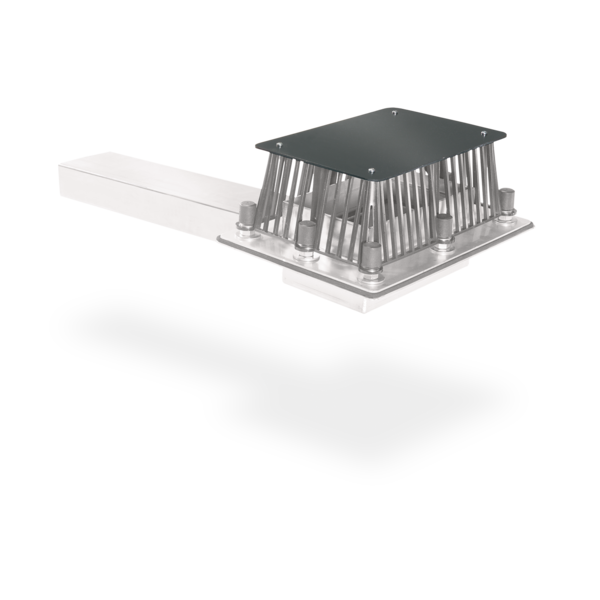

SitaTurbo
Max
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Débit accru

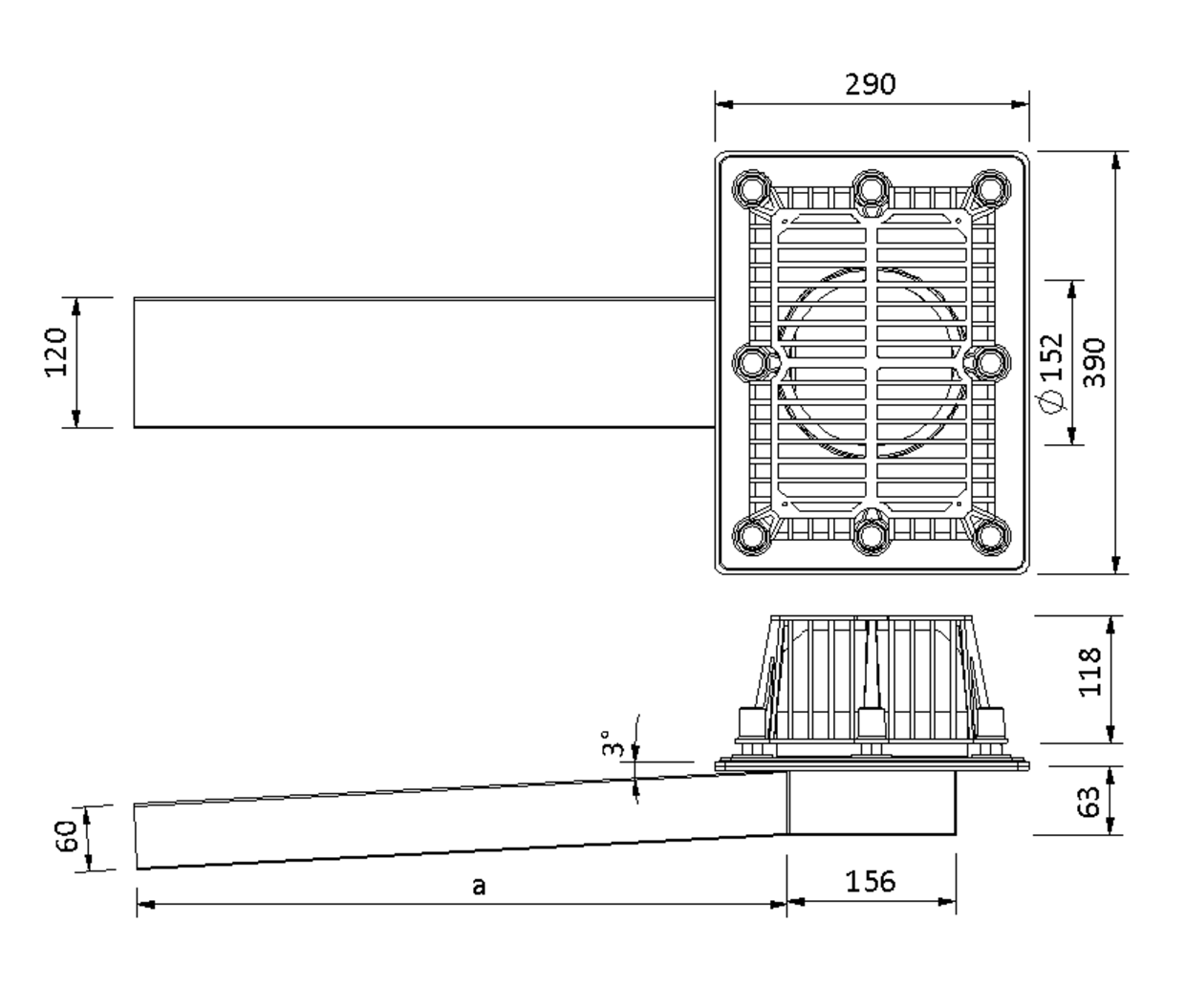

Schéma technique
| Percée / percement (mm) | Section du tuyau de rallonge (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 2000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-Daten
Sélection d’articles

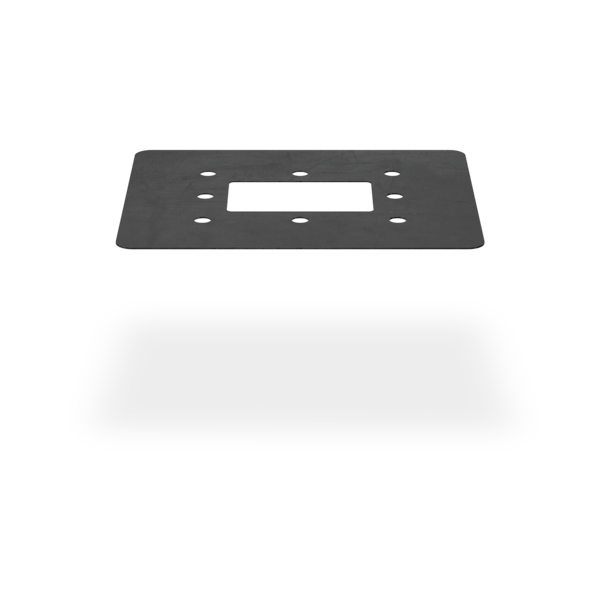

SitaTurbo Max, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, construction à bride à visser, longueur du tuyau de rallonge 600 mm / 1000 m / 2000 mm, débit comme gargouille de 8,8 l/s pour un niveau d’eau de 65 mm, avec bride libre plate ou élément de retenue à bride libre et deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec huit tiges filetées M12 en acier inoxydable soudées sur la bride fixe, écrous en laiton, couvercles de protection, rondelles plates et arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section du tuyau de rallonge (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
