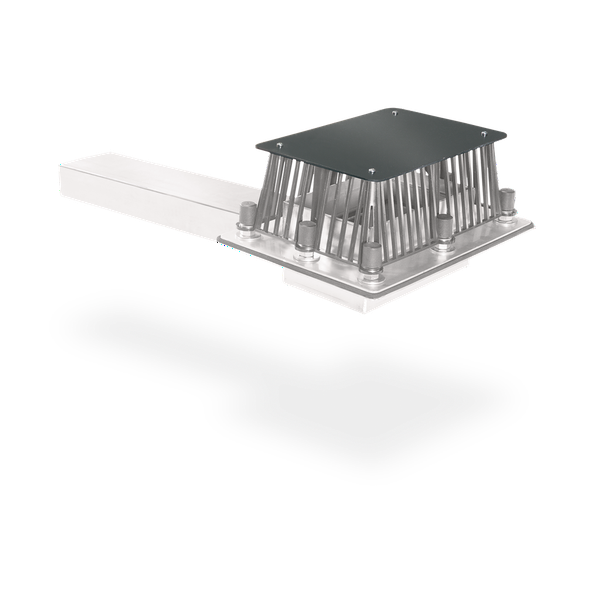

SitaTurbo
Max

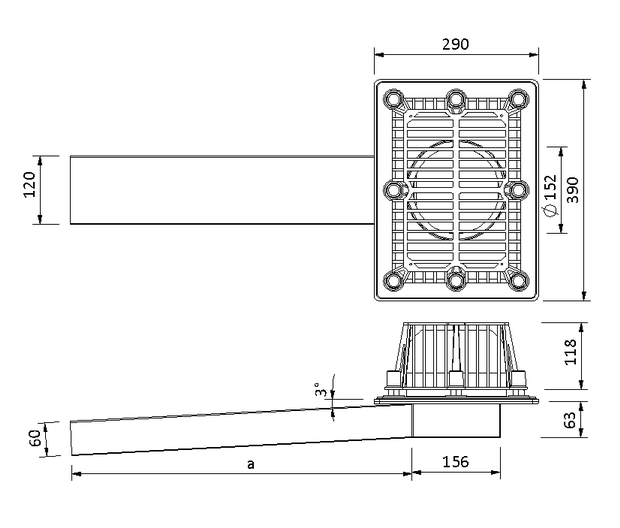

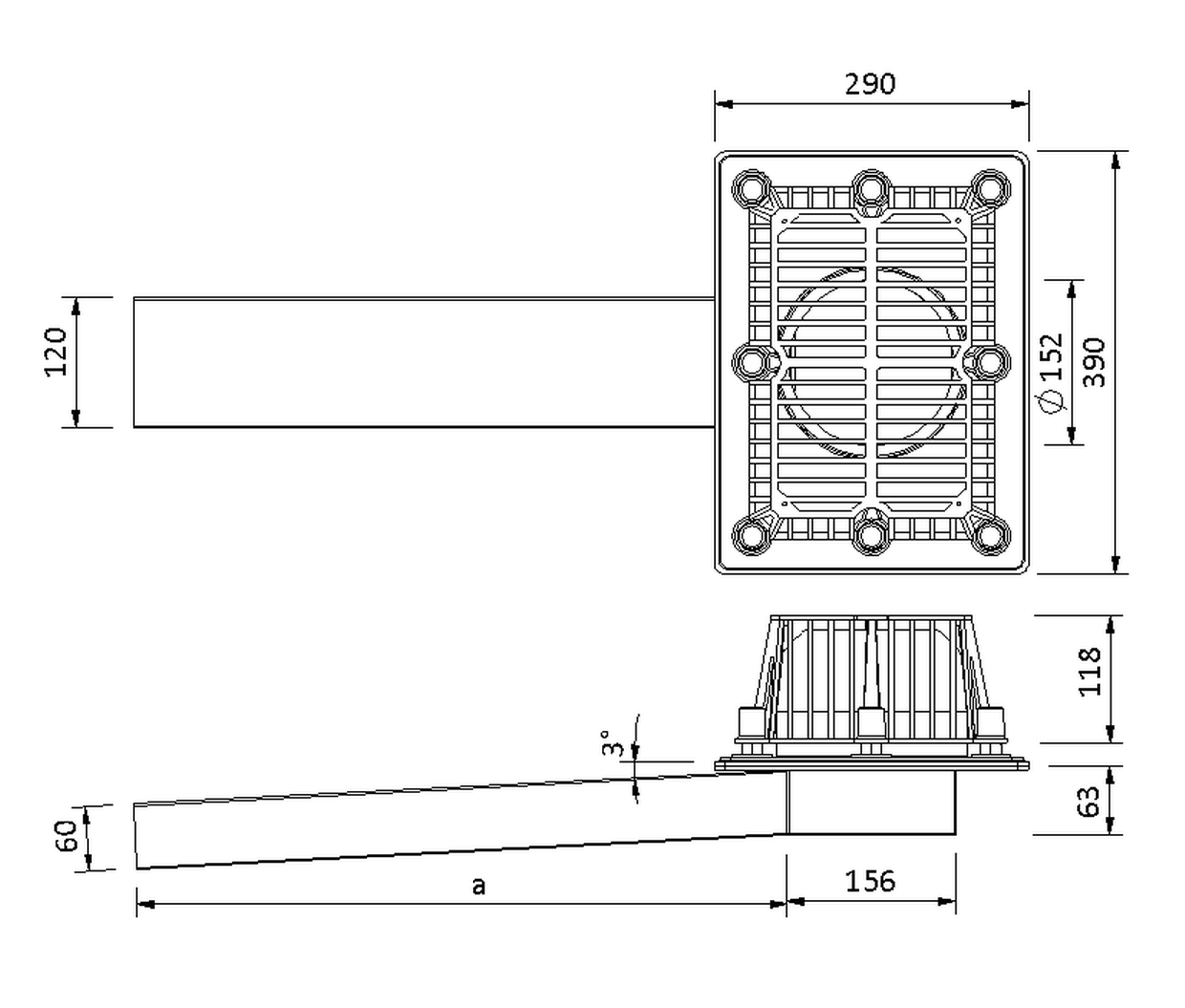

Durchbruch / Kernbohrung (mm) | Stutzenquerschnitt (mm x mm) | a (mm) |
---|---|---|
170 | 120 x 60 | 2000 |
170 | 120 x 60 | 1000 |
170 | 120 x 60 | 600 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_18061099_de.pdf
PDF TechnischeZeichnung_18062599_de.pdf
PDF TechnischeZeichnung_18063599_de.pdf
PDF TechnischeZeichnung_18064599_de.pdf
PDF TechnischeZeichnung_18065599_de.pdf
PDF TechnischeZeichnung_18100099_de.pdf
PDF TechnischeZeichnung_18101099_de.pdf
PDF TechnischeZeichnung_18102599_de.pdf
PDF TechnischeZeichnung_18103599_de.pdf
PDF TechnischeZeichnung_18104599_de.pdf
PDF TechnischeZeichnung_18105599_de.pdf
PDF TechnischeZeichnung_18200099_de.pdf
PDF TechnischeZeichnung_18201099_de.pdf
PDF TechnischeZeichnung_18202599_de.pdf
PDF TechnischeZeichnung_18203599_de.pdf
PDF TechnischeZeichnung_18204599_de.pdf
PDF TechnischeZeichnung_18205599_de.pdf
DWG TZ_SitaTurbo_Max_1000mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_55mm.DWG
DWG TZ_SitaTurbo_Max_2000mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_55mm.DWG
DWG TZ_SitaTurbo_Max_600.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_55mm.DWG

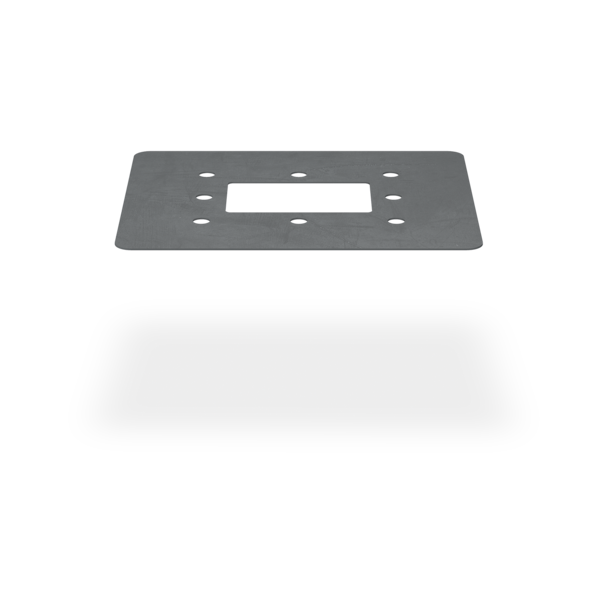

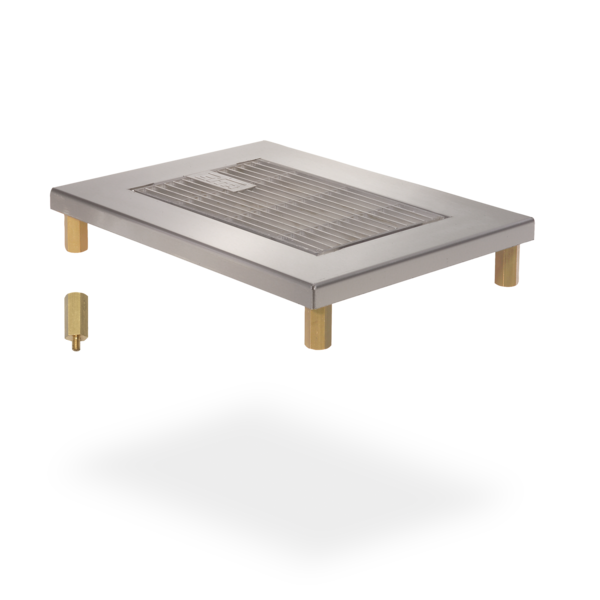

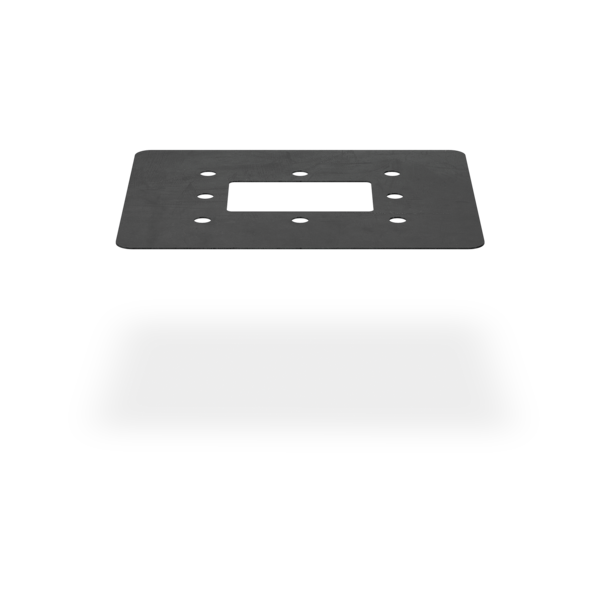

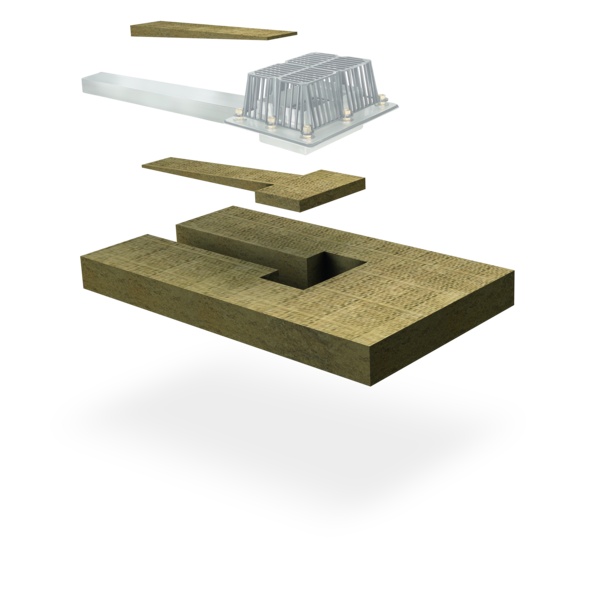

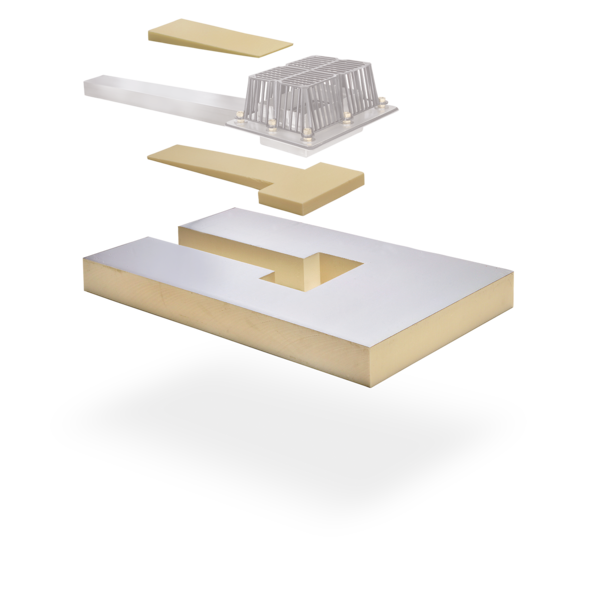

Artikelauswahl

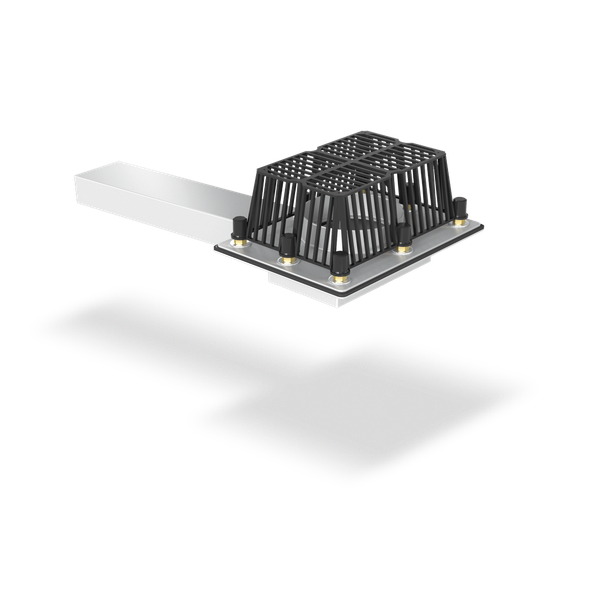

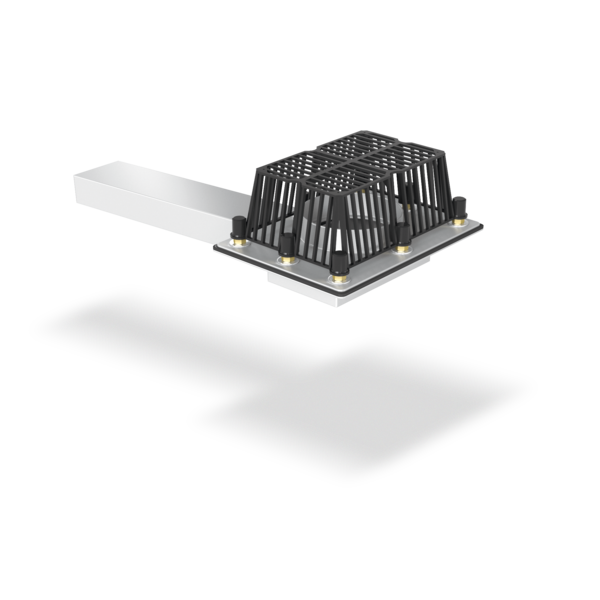

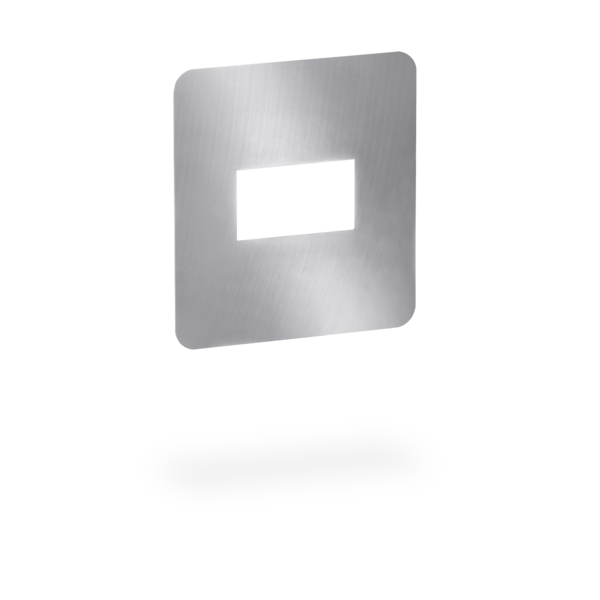

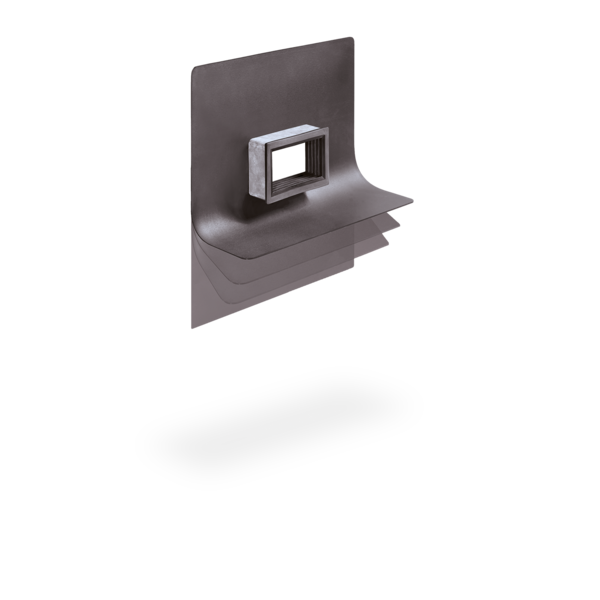

SitaTurbo Max, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, nach DIN EN 1253-2, mit Schraubflansch-Konstruktion, 600 mm / 1000 mm / 2000 mm Stutzenlänge, Abflussmenge als Speier 8,8 l/s bei 65 mm Stauhöhe, mit flachem Losflansch oder Anstau-Losflansch und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Mit acht auf dem Festflansch verschweißten Edelstahlgewindestiften M12, Messingmuttern, Schutzkappen, Unterlegscheiben und Kiesfang, liefern und fachgerecht einbauen.
Stauhöhe (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stutzenquerschnitt (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
