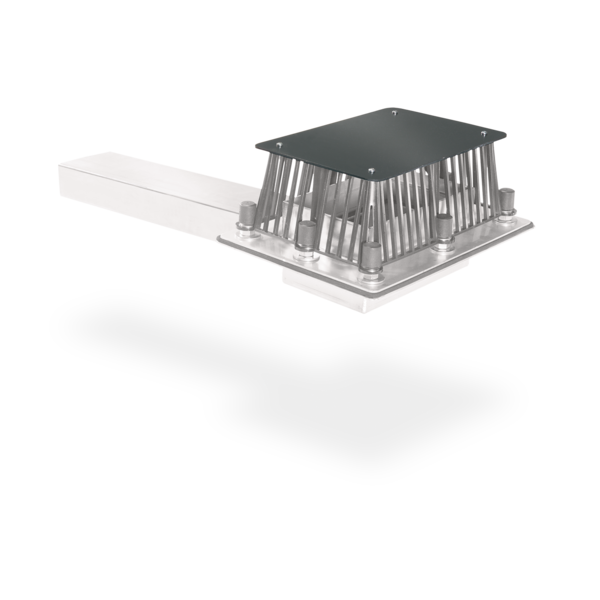

Variante

SitaTurbo

Abdeckplatte

Eigenschaften

Hervorragende Witterungsstabilität (UV-/IR-Strahlung)
Widerstandsfähig gegenüber üblichen Einflüssen aus Umweltbelastungen
Stoß- und schlagfest
Langlebig

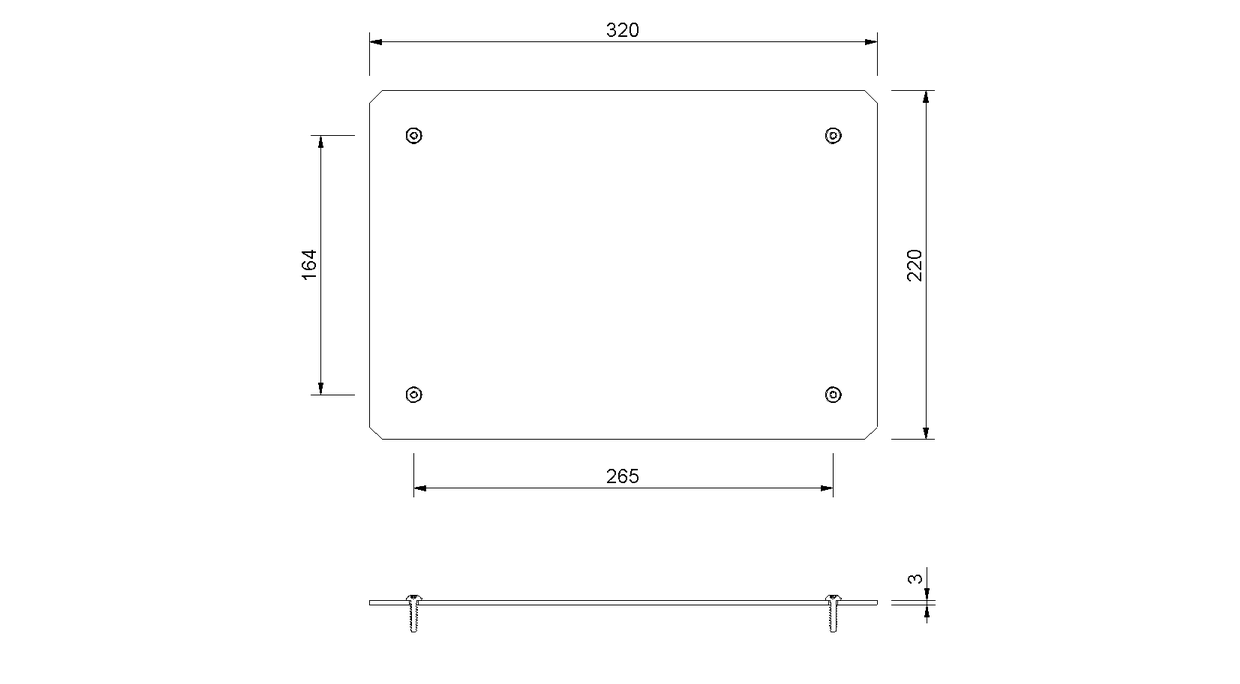

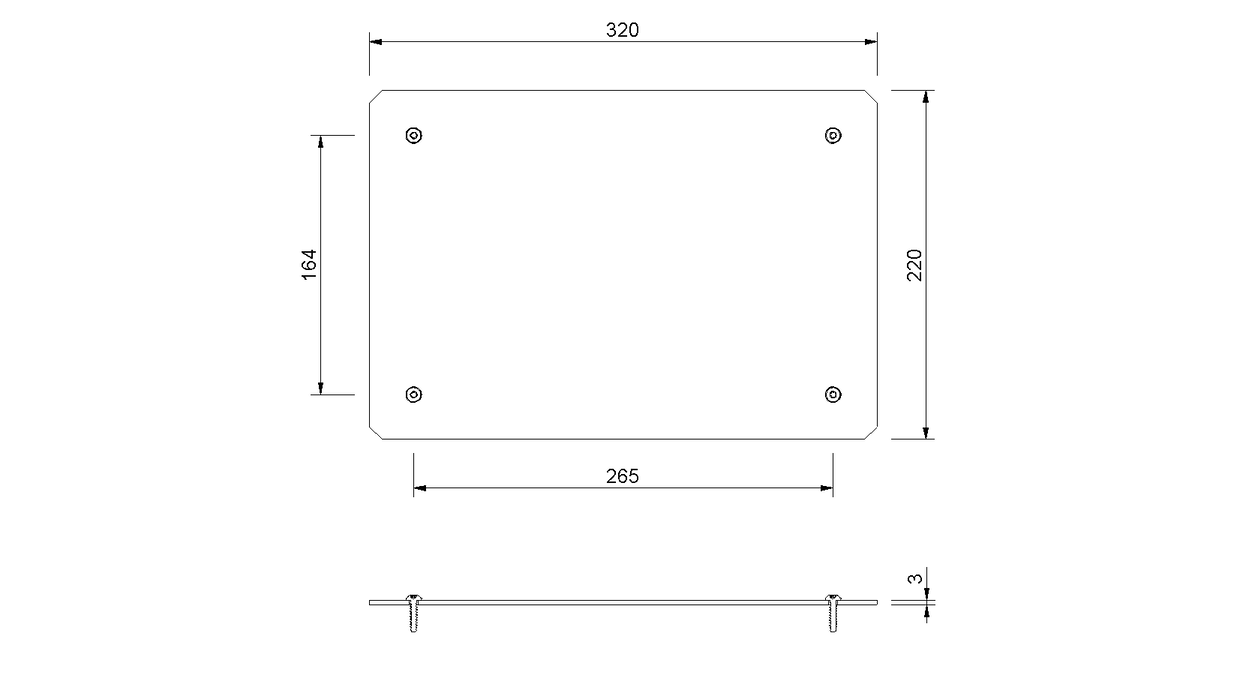

Technische Zeichnung

Leistungstext Einbaubeispiele

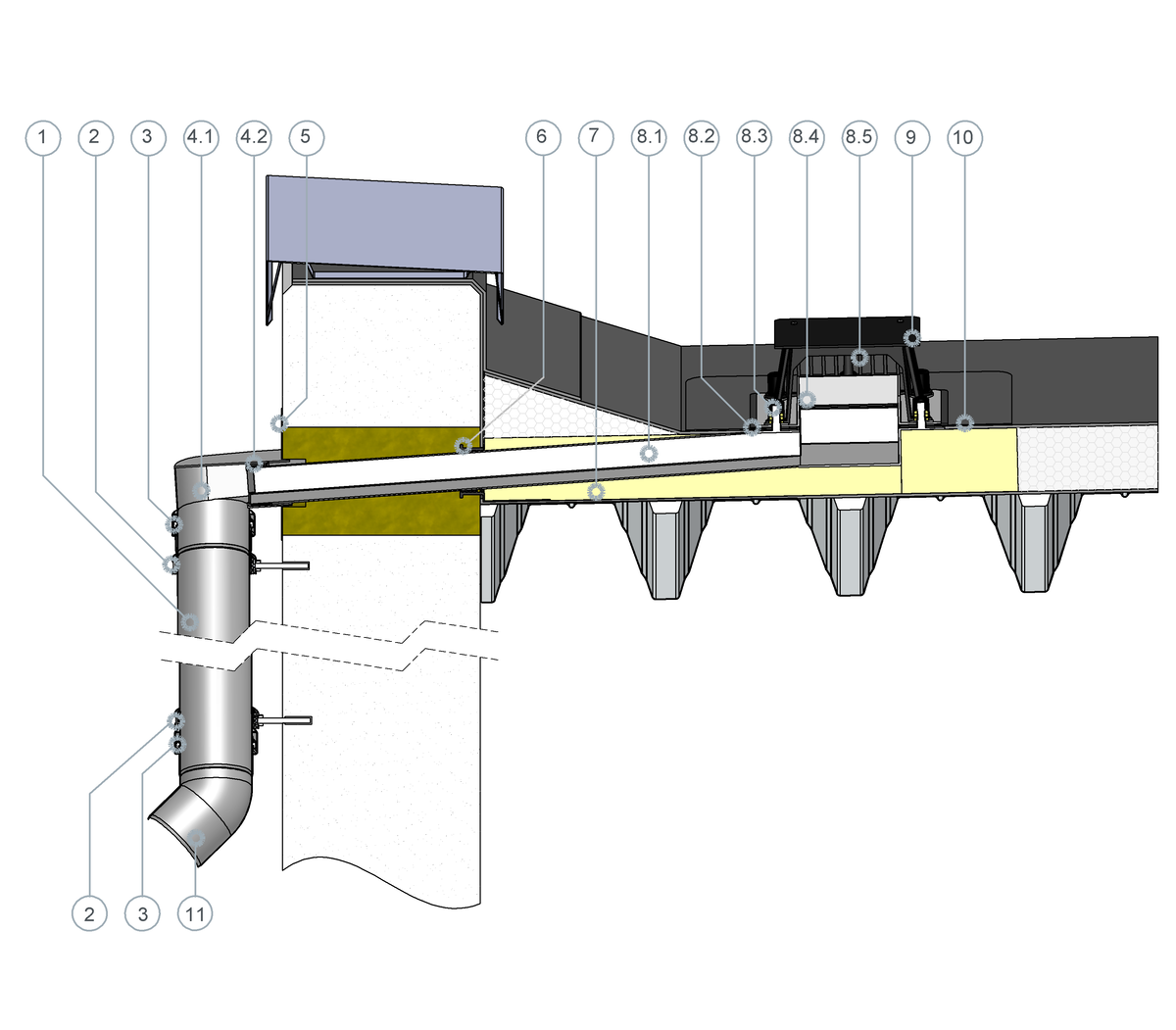

SitaTurbo für die Notentwässerung mit Fallleitung im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle

SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung

5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper

SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang

9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

SitaTurbo Umkehrdach für die Notentwässerung im Umkehrdach

1 SitaTurbo Fassaden-Abdeckplatte

SitaTurbo Umkehrdach bestehend aus:
2.1 Festflanschplatte
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 SitaTurbo Grundkörper mit angeschweißter Losflanschplatte
2.4 Anstau-Losflansch
2.5 Kiesfang

3 SitaTurbo Abdeckplatte
4 SitaTurbo Dämmkörper XPS für Umkehrdächer

Umkehrdachaufbau nach den aaRdT mit:

Kiesschüttung
Dachvlies
Wärmedämmung
Abdichtung
Unterkonstruktion
Attikadurchbruch mit Fugenband

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

Artikelauswahl

SitaTurbo		Artikel Nr.
Abdeckplatte
Abdeckplatte	SitaTurbo, SitaTurbo Max, SitaTurbo Umkehrdach	189114	Zum Produkt
