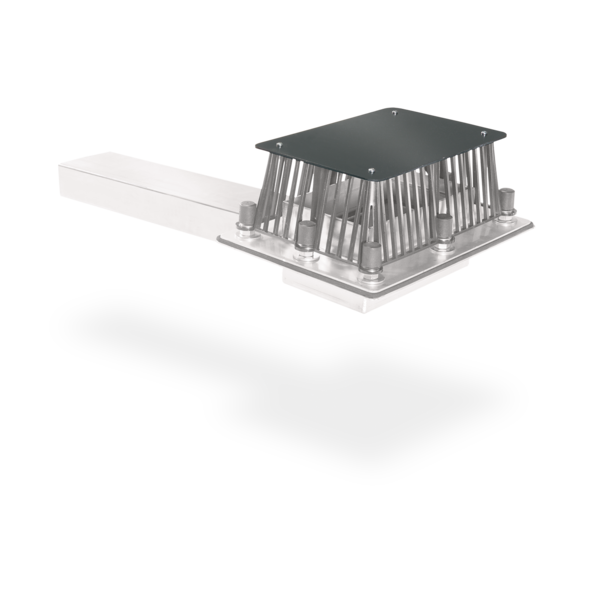

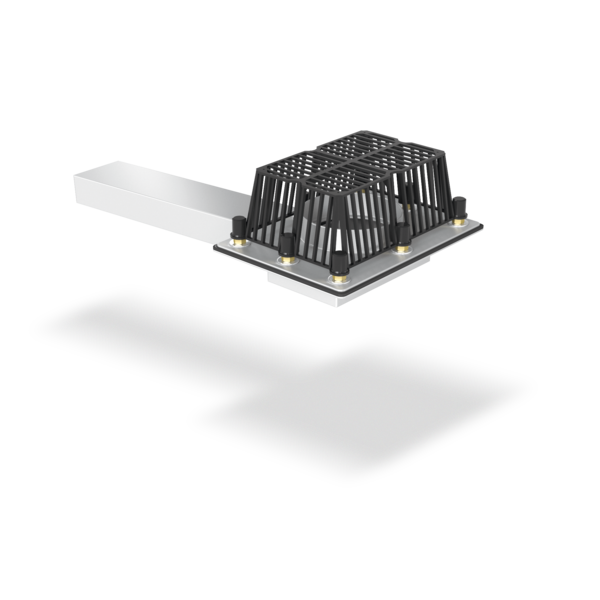

SitaTurbo
Max
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Verhoogde afvoercapaciteit

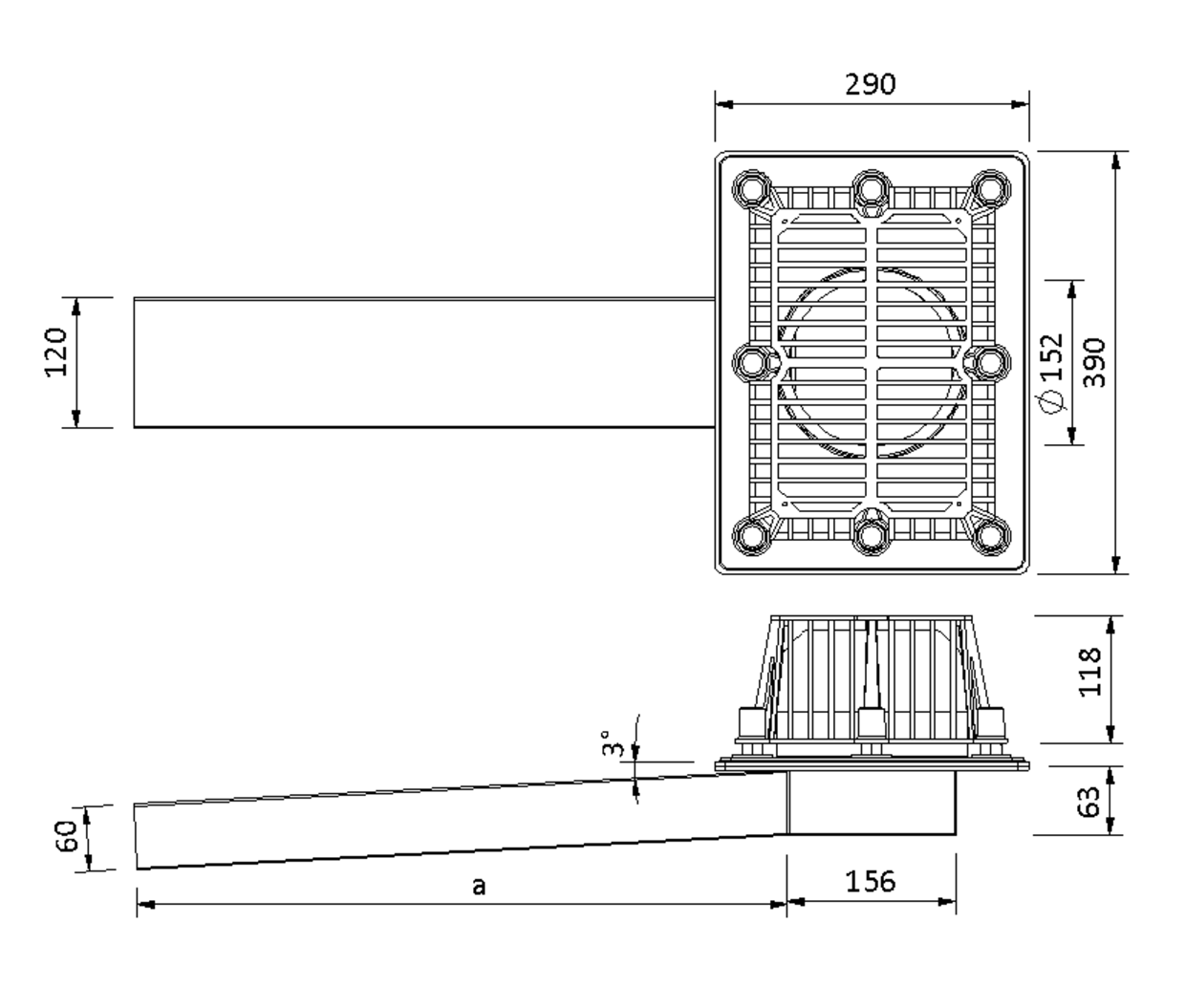

Technische tekening
| Doorbreking/kernboring (mm) | Aansluitdiameter (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 2000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-Daten
Artikelselectie

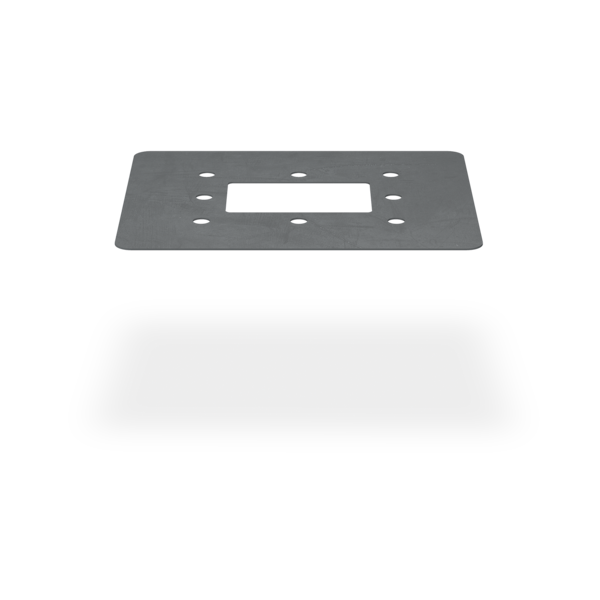

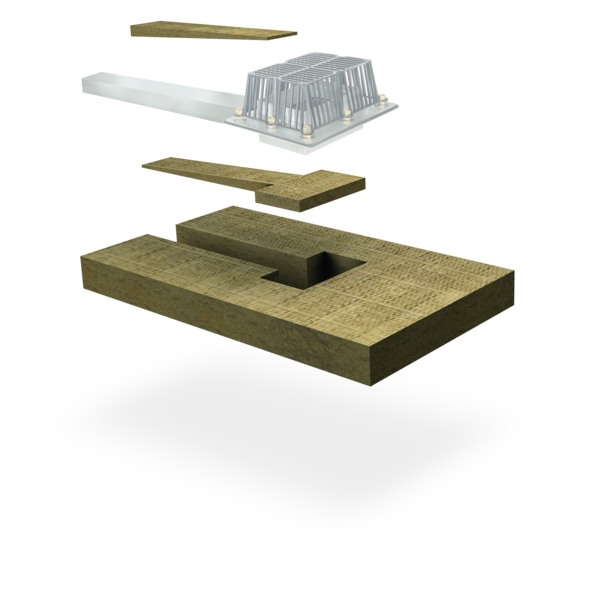

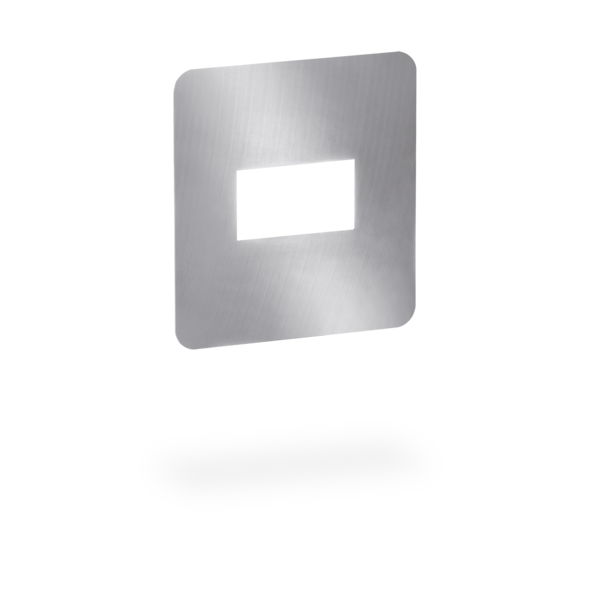

SitaTurbo Max, van roestvrij staal, materiaalnummer 1.4301. Conform NBN EN 1253-2. Ontwerp met schroefflens, 600, 1000, 2000 mm aansluitlengte. Afvoercapaciteit als spuwer van 8,8 l/s bij 65 mm stuwhoogte. Met platte flens of overloopflens en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met acht op de vaste flens gelaste roestvrijstalen draadpennen M12, messing moeren, beschermkappen, sluitringen en bladvanger, leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitdiameter (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
