SitaTurbo
Max
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Повышенная пропускная способность

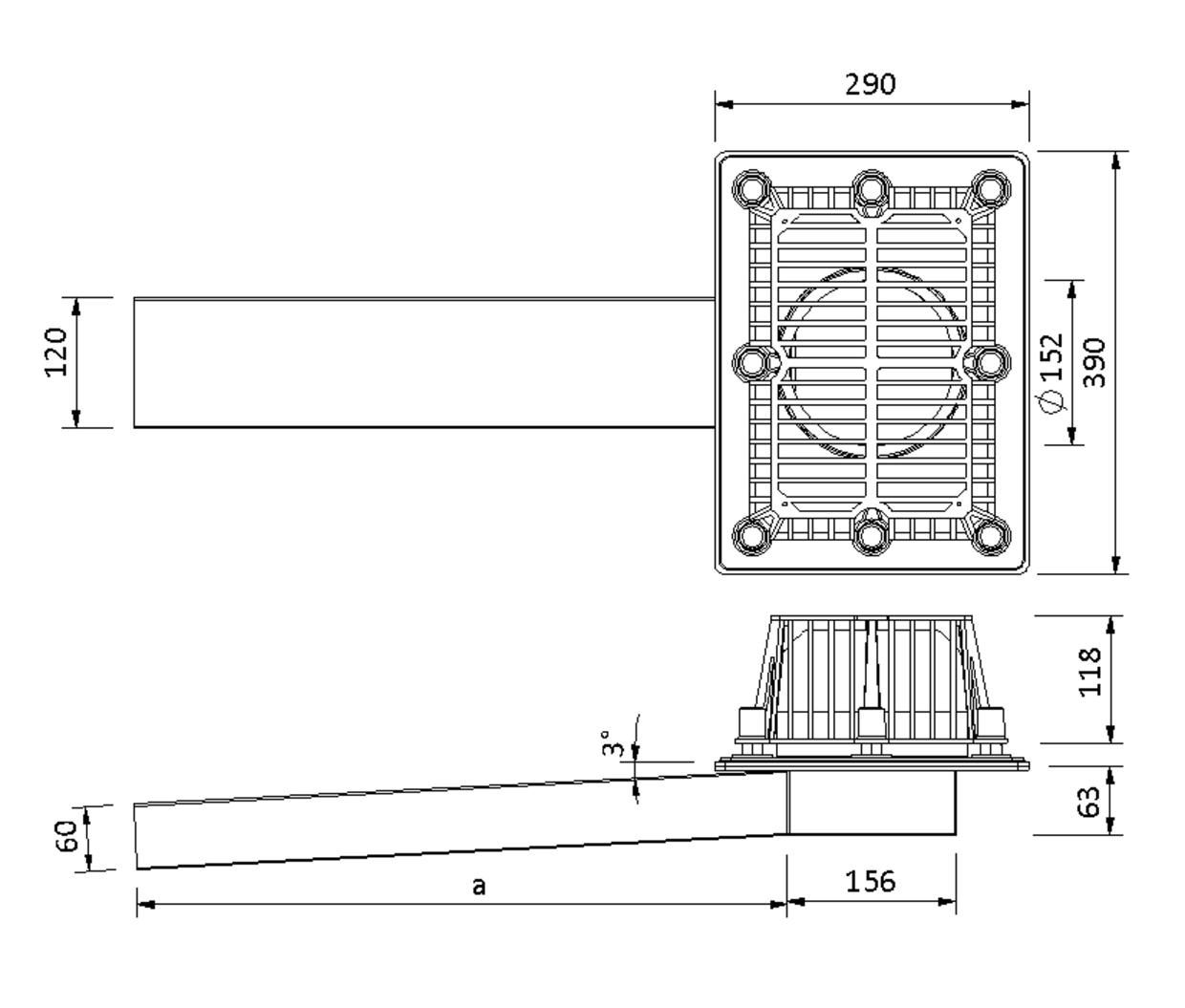

Технический чертеж
| Проем / установочное отверстие (мм) | Поперечное сечение патрубка (мм х мм) | a (мм) |
|---|---|---|
| 170 | 120 x 60 | 2000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-Daten
Выбор товара

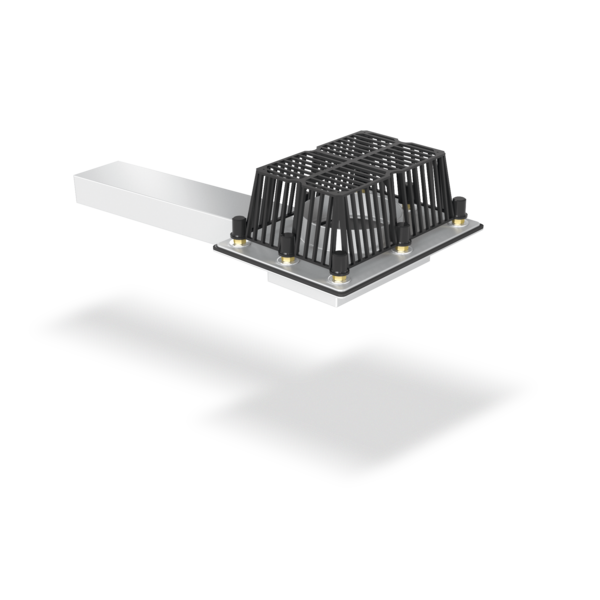

SitaTurbo Max, из высококачественной нержавеющей стали, номер материала 1.4301, согласно DIN EN 1253-2, с резьбовой фланцевой конструкцией, длина патрубка 600 мм/ 1000 мм/ 2000 мм, пропускная способность в качестве перелива 8,8 л/с при высоте подпора 65 мм, с плоским съемным фланцем или подпорным съемным фланцем и двумя уплотнительными манжетами для зажима битумной, полимерной или каучуковой гидроизоляции. С восемью приваренными резьбовыми штифтами на фланце воронки, из нержавеющей стали M12, латунными гайками, защитными колпачками, подкладными шайбами и листвоуловителем, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
