SitaTurbo
Max

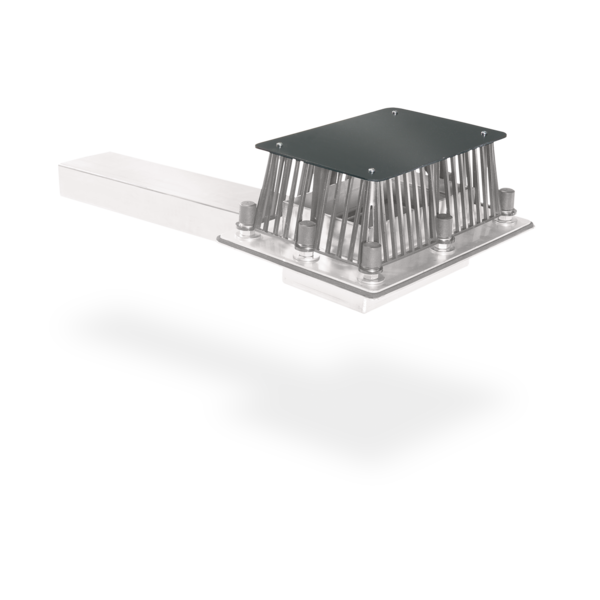

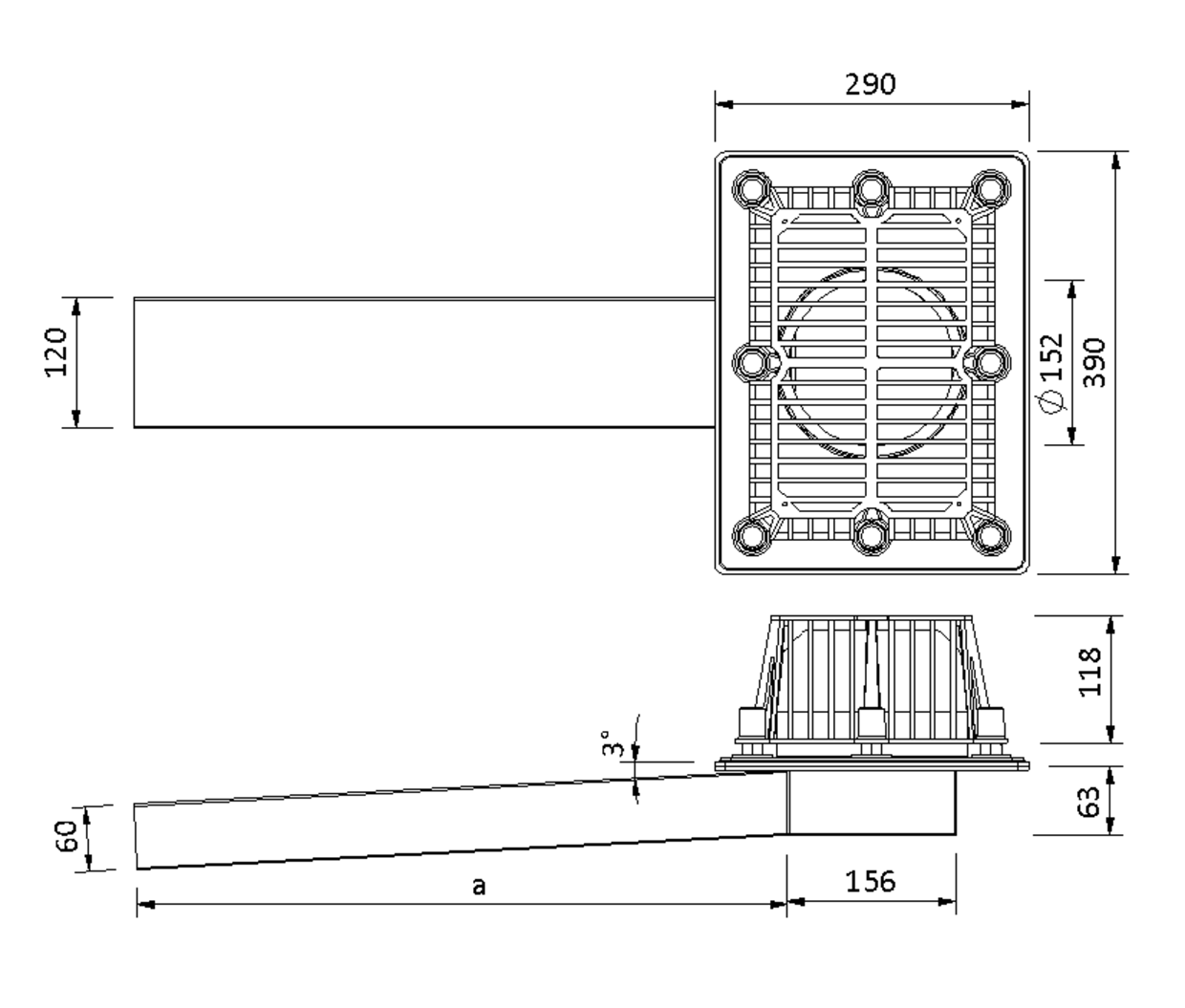

Opening/Core borehole (mm) | Pipe cross-section (mm x mm) | a (mm) |
---|---|---|
170 | 120 x 60 | 600 |
170 | 120 x 60 | 2000 |
170 | 120 x 60 | 1000 |
Performance text
Streamflow
Discharge rate according to DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
MultiCAD und BIM-Daten
Downloads
PDF TechnischeZeichnung_18061099_en.pdf
PDF TechnischeZeichnung_18062599_en.pdf
PDF TechnischeZeichnung_18063599_en.pdf
PDF TechnischeZeichnung_18064599_en.pdf
PDF TechnischeZeichnung_18065599_en.pdf
PDF TechnischeZeichnung_18100099_en.pdf
PDF TechnischeZeichnung_18101099_en.pdf
PDF TechnischeZeichnung_18102599_en.pdf
PDF TechnischeZeichnung_18103599_en.pdf
PDF TechnischeZeichnung_18104599_en.pdf
PDF TechnischeZeichnung_18105599_en.pdf
PDF TechnischeZeichnung_18200099_en.pdf
PDF TechnischeZeichnung_18201099_en.pdf
PDF TechnischeZeichnung_18202599_en.pdf
PDF TechnischeZeichnung_18203599_en.pdf
PDF TechnischeZeichnung_18204599_en.pdf
PDF TechnischeZeichnung_18205599_en.pdf
DWG TZ_SitaTurbo_Max_1000mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_1000mm_Anstau_55mm.DWG
DWG TZ_SitaTurbo_Max_2000mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_2000mm_Anstau_55mm.DWG
DWG TZ_SitaTurbo_Max_600.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_10mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_25mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_35mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_45mm.DWG
DWG TZ_SitaTurbo_Max_600_Anstau_55mm.DWG

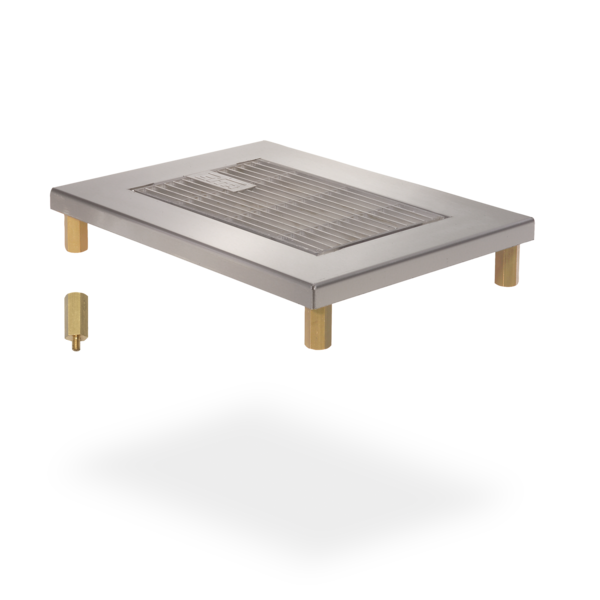

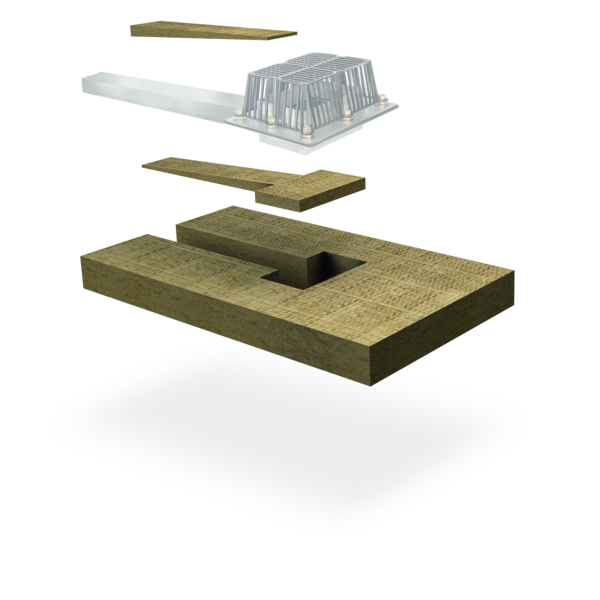

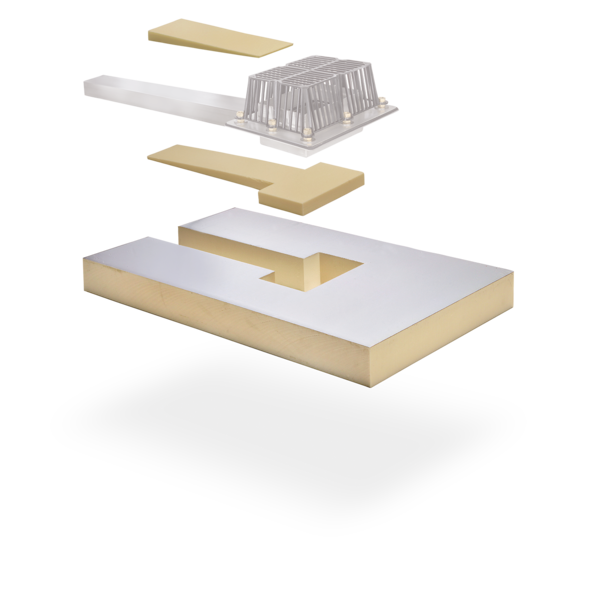

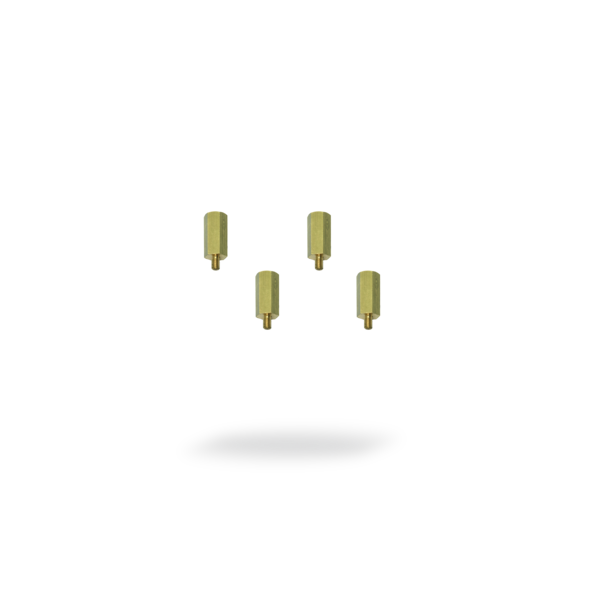

Article selection

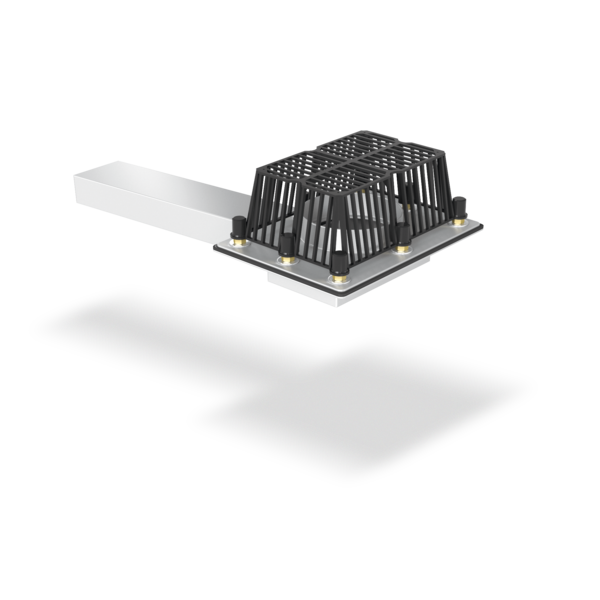

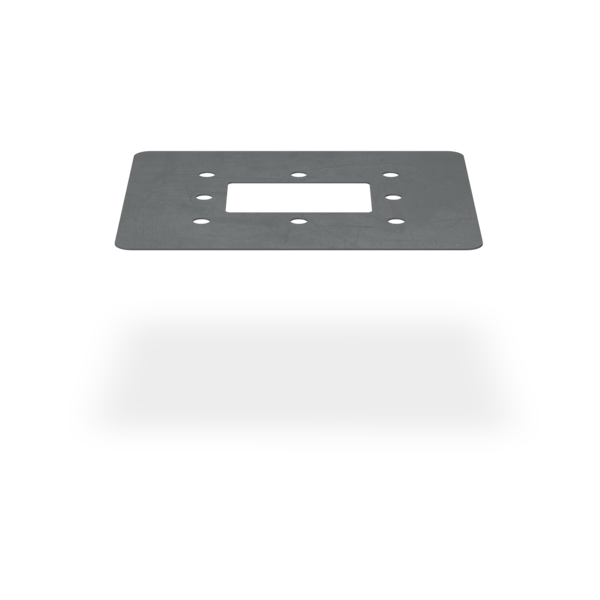

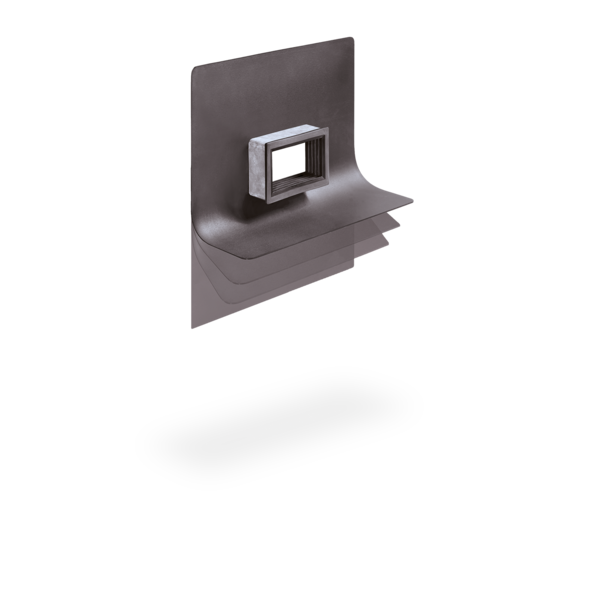

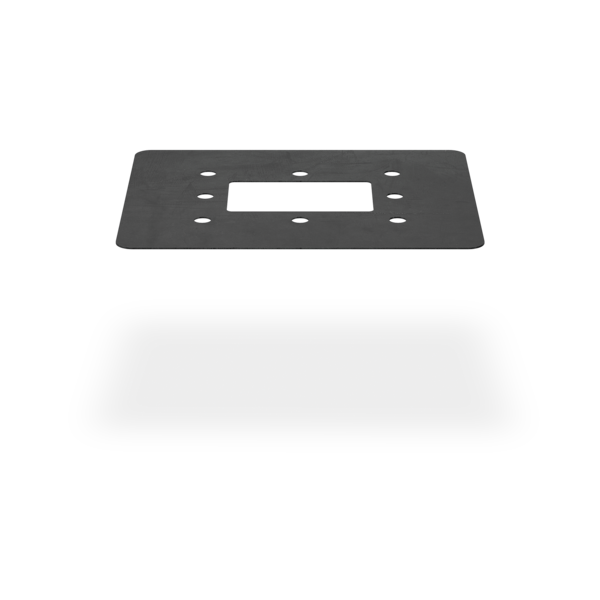

SitaTurbo Max, made of rust-proof stainless steel, material number 1.4301 to DIN EN 1253-2, with screw-on flange construction, 600 mm / 1000 mm / 2000 mm pipe length, discharge rate as waterspout 8.8 l/s at 65 mm retaining height, with flat loose flange or loose retaining flange and two sealing sleeves for clamping of bitumen, plastic or EPDM roofing membranes. With eight M12 stainless steel threaded rods, brass nuts, protective caps, washers and dome grate permanently welded to the fixed flange, supply and install to professional standards.
Back-up Heigh (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pipe cross-section (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
