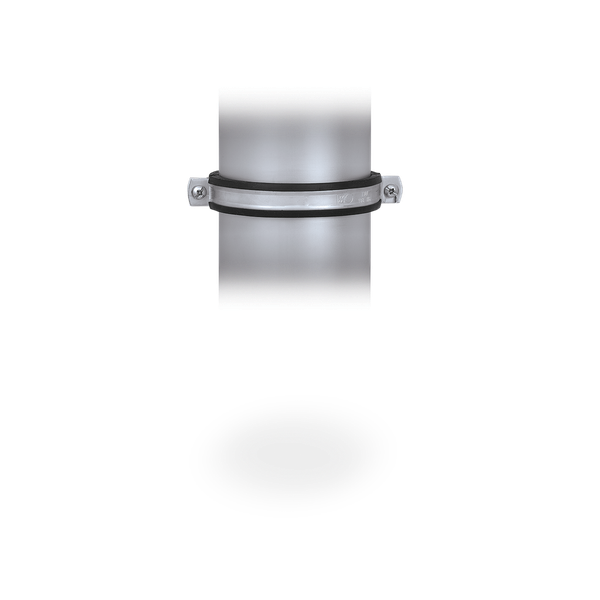

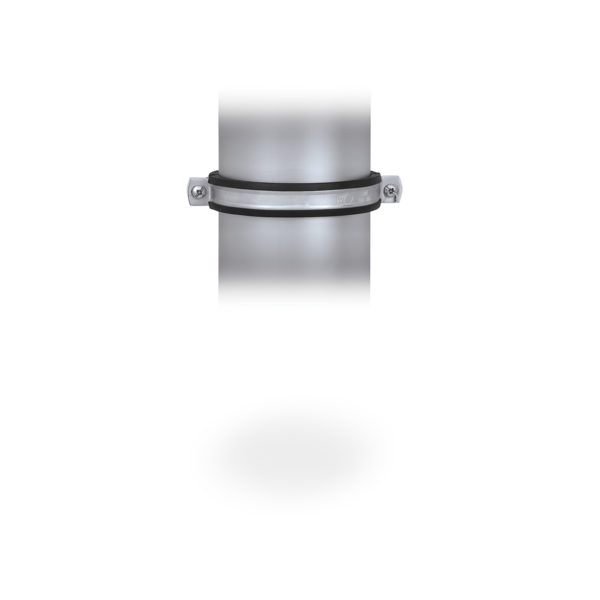

SitaPipe Edelstahl
Rohrschelle
- Produkte
SitaPipe Edelstahl
Rohrschelle
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Die Wandstärke bis DN 125 beträgt 1,0 mm, bei DN 150 beträgt die Wandstärke 1,25 mm, bei DN 200 und DN 250 beträgt die Wandstärke 1,5 mm, bei DN 315 beträgt die Wandstärke 2,0 mm.

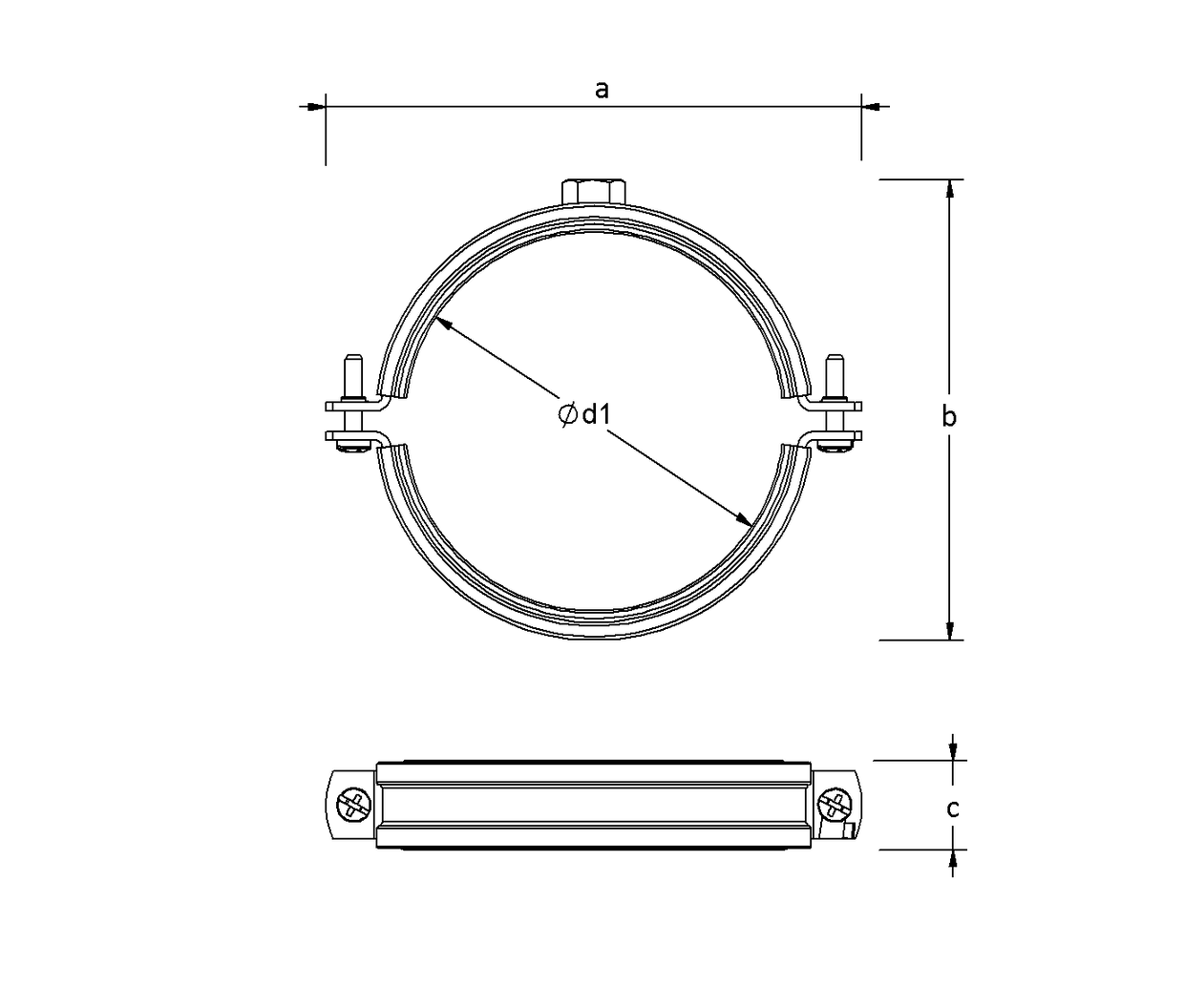

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 158 | 136 | 26 | 110 |
| 125 | 125 | 169 | 153 | 24 | 125 |
| 150 | 160 | 233 | 189 | 30 | 160 |
| 200 | 200 | 270 | 232 | 30 | 200 |
| 50 | 50 | 96 | 75 | 24 | 50 |
| 70 | 75 | 118 | 95 | 26 | 75 |
| 250 | 250 | 352 | 298 | 45 | 250 |
| 315 | 315 | 429 | 375 | 45 | 315 |
| 40 | 40 | 87 | 62 | 24 | 40 |
| 80 | 82 | 124 | 104 | 26 | 82 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaVasant_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaDSS_Indra_HE_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaDSS_Indra_NE_Fallrohr_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaEasy_Go_HE_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaRondo_NE_mit_Fallleitung_nicht_beluefteter_Dachaufbau.DWG
DWG EB_SitaKaskade_Durchfuehrung_Fluid_senkrecht_mit_SitaCompact.DWG
DWG EB_SitaKaskade_Inside_im_nicht_beluefteten_Dachaufbau_im_WDVS.DWG
DWG EB_SitaCompact_Fluid_Linienentwaesserung_bei_Plattenbelag.DWG
PDF SitaVasant_mit_Kiesfang_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Indra_Hauptentwaesserungsset_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Indra_Notentwaesserungsset_mit_Fallleitung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaEasy_Go_fuer_die_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaRondo_erhoeht_eingebaut_mit_Fallleitung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaKaskade_Durchfuehrung_Fluid_senkrecht_mit_SitaCompact.pdf
PDF SitaKaskade_Inside_im_nicht_beluefteten_Dachaufbau_im_WDVS.pdf
PDF SitaCompact_Fluid_Linienentwaesserung_bei_Balkonen_mit_Fluessigkunststoffabdichtung_und_Plattenbelag.pdf
PDF TechnischeZeichnung_74200012_de.pdf
PDF TechnischeZeichnung_74200016_de.pdf
PDF TechnischeZeichnung_74200020_de.pdf
PDF TechnischeZeichnung_74200025_de.pdf
PDF TechnischeZeichnung_74200031_de.pdf
PDF TechnischeZeichnung_74200040_de.pdf
PDF TechnischeZeichnung_74200050_de.pdf
PDF TechnischeZeichnung_74200075_de.pdf
PDF TechnischeZeichnung_74200080_de.pdf
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN100.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN125.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN150.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN200.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN250.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN315.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN40.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN50.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN75.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN80.DWG
Artikelauswahl
SitaPipe Edelstahl Rohrschelle, aus Edelstahl rostfrei, Werkstoffnummer 1.4404 für alle Größen bis DN 250, aus Stahl verzinkt für die Größe DN 315, mit Einlage und Gewindeanschluss M 8, M10 oder M16, zur Befestigung am Baukörper, liefern und fachgerecht einbauen.
SitaPipe Edelstahl Rohr am Fußpunkt im Wärmedämmverbundsystem
1 SitaPipe Edelstahl Reinigungsrohr
2 SitaPipe Edelstahl Übergangsstück exzentrisch
3 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Rohrschelle
5 SitaPipe Edelstahl Sicherungsschelle
2 SitaPipe Edelstahl Übergangsstück exzentrisch
3 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Rohrschelle
5 SitaPipe Edelstahl Sicherungsschelle
Wandaufbau von innen nach außen nach den aaRdT mit:
- Oberputz und Anstrich
- Wärmedämmung
- Wandkonstruktion
SitaVasant mit Kiesfang im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette
SitaVasant bestehend aus:
7.1 Rohr
7.2 Dampfsperrplatte
7.3 Sicherungsschelle
7.4 Gully
8 SitaVasant Kiesfang
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette
SitaVasant bestehend aus:
7.1 Rohr
7.2 Dampfsperrplatte
7.3 Sicherungsschelle
7.4 Gully
8 SitaVasant Kiesfang
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Indra Hauptentwässerungsset im nicht belüfteten Dachaufbau
SitaDSS Indra Hauptentwässerungsset bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra Kiesfang
1.11 SitaDSS Indra Airstop Befestigungsring
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Reinigungsrohr
4 SitaPipe Edelstahl Übergangsstück exzentrisch
5 SitaPipe Edelstahl Rohrschelle
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra Kiesfang
1.11 SitaDSS Indra Airstop Befestigungsring
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Reinigungsrohr
4 SitaPipe Edelstahl Übergangsstück exzentrisch
5 SitaPipe Edelstahl Rohrschelle
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaDSS Indra Notentwässerungsset mit Fallleitung im nicht belüfteten Dachaufbau
SitaDSS Indra Notentwässerungsset bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 Anstauelement mit Airstop
1.10 Dichtring
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Bogen 45°
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 Anstauelement mit Airstop
1.10 Dichtring
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaEasy Go für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
7 SitaEasy Go
SitaEasy Kiesfang bestehend aus:
8.1 Arretierung
8.2 Kiesfangkorb
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
7 SitaEasy Go
SitaEasy Kiesfang bestehend aus:
8.1 Arretierung
8.2 Kiesfangkorb
9 SitaPipe Edelstahl Reinigungsrohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaRondo erhöht eingebaut mit Fallleitung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch und Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch und Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
8 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaKaskade Durchführung Fluid mit SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDrain® Flächenrahmen bestehend aus:
4.1 Rahmen
4.2 Revisionsrost
5 SitaKaskade Durchführung Fluid
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Rohrschelle
9 SitaAttika Fassaden-Abdeckplatte
10 SitaPipe Edelstahl Bogen
11 SitaMore Dampfsperrplatte flex
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDrain® Flächenrahmen bestehend aus:
4.1 Rahmen
4.2 Revisionsrost
5 SitaKaskade Durchführung Fluid
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Rohrschelle
9 SitaAttika Fassaden-Abdeckplatte
10 SitaPipe Edelstahl Bogen
11 SitaMore Dampfsperrplatte flex
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaKaskade Inside im nicht belüfteten Dachaufbau und Platten auf Stelzlager mit Übergang auf Fallrohr im Wärmedämmverbundsystem
SitaKaskade Inside für Fallrohr bestehend aus:
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
1.6 SitaPipe Edelstahl Bogen 30°
1.7 SitaPipe Edelstahl Bogen 15°
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
1.6 SitaPipe Edelstahl Bogen 30°
1.7 SitaPipe Edelstahl Bogen 15°
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Schutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact Fluid Linienentwässerung bei Balkonen mit Flüssigkunststoffabdichtung und Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact Fluid Aufsatz
4 SitaCompact Fluid
5 SitaCompact Fluid Flachrost
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Höhenausgleichsstück
8 SitaCompact Fluid Rohraufnahme
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact Fluid Aufsatz
4 SitaCompact Fluid
5 SitaCompact Fluid Flachrost
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Höhenausgleichsstück
8 SitaCompact Fluid Rohraufnahme
Dachaufbau 1 mit Flüssigkunststoff nach den aaRdT mit:
Dachaufbau 2 mit Flüssigkunststoff nach den aaRdT mit:
- Abdichtung mit Flüssigkunststoff
- Unterkonstruktion
Dachaufbau 2 mit Flüssigkunststoff nach den aaRdT mit:
- Plattenbelag
- Schutzmatte
- Abdichtung mit Flüssigkunststoff
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
AutoCAD
DWG EB_SitaPipe_Edelstahl_Rohr_Fusspunkt_im_nicht_beluefteten_Dachaufbau_im_WDVS.DWGDWG EB_SitaVasant_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaDSS_Indra_HE_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaDSS_Indra_NE_Fallrohr_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaEasy_Go_HE_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaRondo_NE_mit_Fallleitung_nicht_beluefteter_Dachaufbau.DWG
DWG EB_SitaKaskade_Durchfuehrung_Fluid_senkrecht_mit_SitaCompact.DWG
DWG EB_SitaKaskade_Inside_im_nicht_beluefteten_Dachaufbau_im_WDVS.DWG
DWG EB_SitaCompact_Fluid_Linienentwaesserung_bei_Plattenbelag.DWG
Einbaubeispiele
PDF SitaPipe_Edelstahl_Rohr_am_Fusspunkt_im_Waermedaemmverbundsystem.pdfPDF SitaVasant_mit_Kiesfang_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Indra_Hauptentwaesserungsset_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Indra_Notentwaesserungsset_mit_Fallleitung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaEasy_Go_fuer_die_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaRondo_erhoeht_eingebaut_mit_Fallleitung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaKaskade_Durchfuehrung_Fluid_senkrecht_mit_SitaCompact.pdf
PDF SitaKaskade_Inside_im_nicht_beluefteten_Dachaufbau_im_WDVS.pdf
PDF SitaCompact_Fluid_Linienentwaesserung_bei_Balkonen_mit_Fluessigkunststoffabdichtung_und_Plattenbelag.pdf
Technische Zeichnungen
PDF TechnischeZeichnung_74200011_de.pdfPDF TechnischeZeichnung_74200012_de.pdf
PDF TechnischeZeichnung_74200016_de.pdf
PDF TechnischeZeichnung_74200020_de.pdf
PDF TechnischeZeichnung_74200025_de.pdf
PDF TechnischeZeichnung_74200031_de.pdf
PDF TechnischeZeichnung_74200040_de.pdf
PDF TechnischeZeichnung_74200050_de.pdf
PDF TechnischeZeichnung_74200075_de.pdf
PDF TechnischeZeichnung_74200080_de.pdf
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN100.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN125.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN150.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN200.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN250.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN315.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN40.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN50.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN75.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Rohrschelle_DN80.DWG
| SitaPipe Edelstahl | Artikel Nr. | ||
|---|---|---|---|
Rohrschelle | |||
| DN 100 | 74200011 | Zum Produkt | |
| DN 125 | 74200012 | Zum Produkt | |
| DN 150 | 74200016 | Zum Produkt | |
| DN 200 | 74200020 | Zum Produkt | |
| DN 250 | 74200025 | Zum Produkt | |
| DN 315 | 74200031 | Zum Produkt | |
| DN 40 | 74200040 | Zum Produkt | |
| DN 50 | 74200050 | Zum Produkt | |
| DN 70 | 74200075 | Zum Produkt | |
| DN 80 | 74200080 | Zum Produkt |
