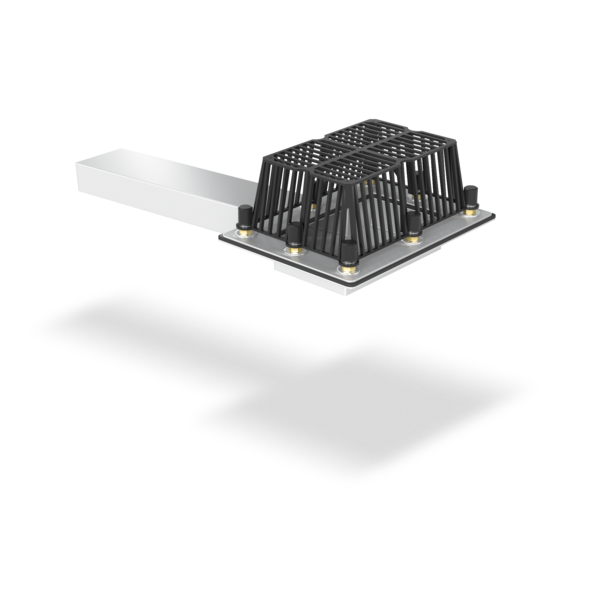

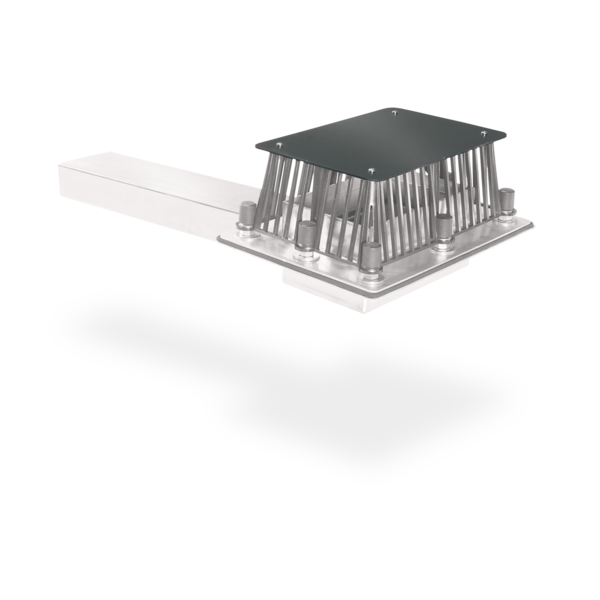

SitaTurbo
wpust attykowy
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Wysoka odporność na wstrząsy i uderzenia
- Wykonanyz trwałych materiałów
- Zwiększona wydajność odpływu

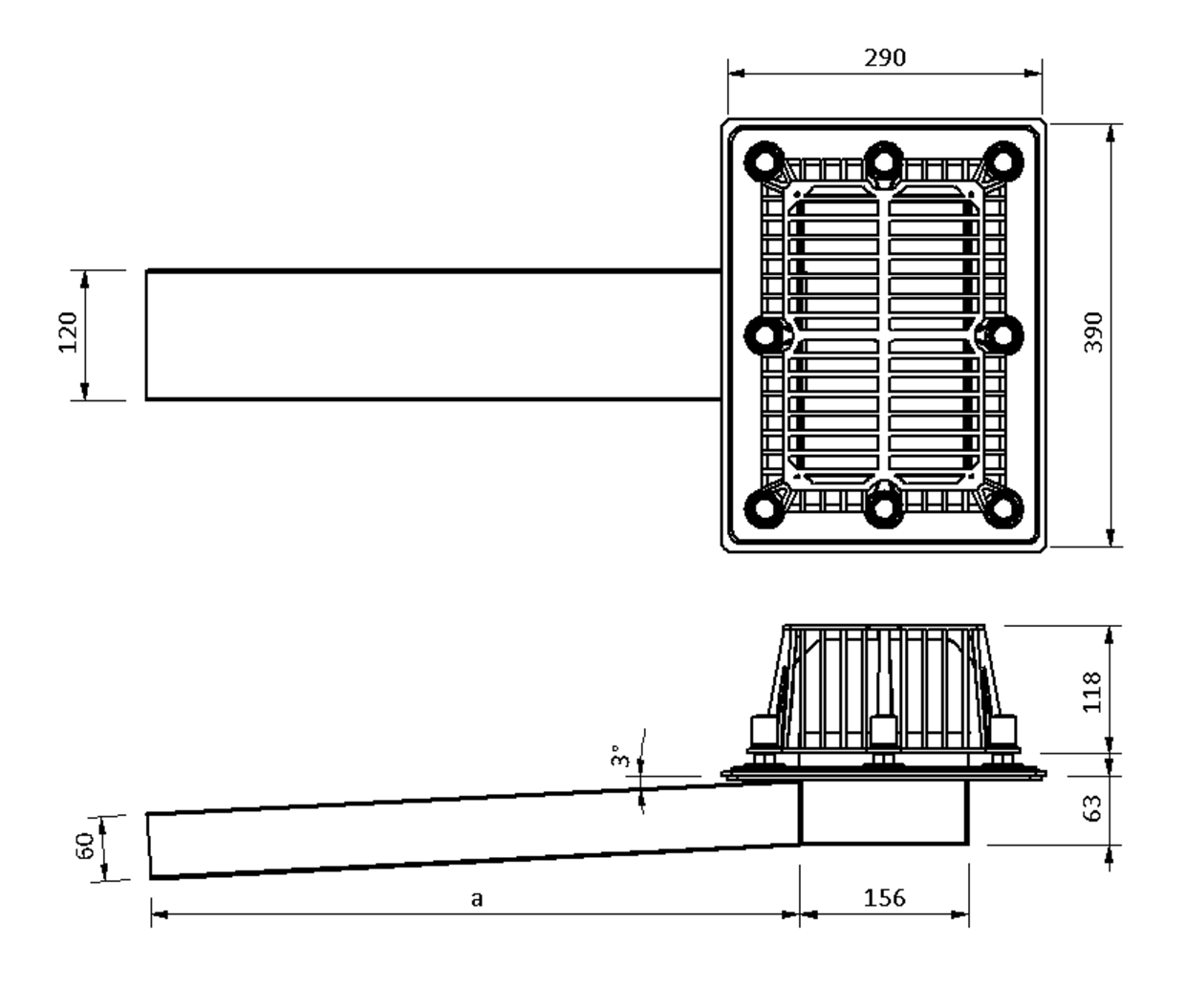

Rysunek techniczny
| Przejście / otwór roboczy (mm) | Przekrój króćca (mm × mm) | a (mm) |
|---|---|---|
| 170 | 120 × 60 | 600 |
| 170 | 120 × 60 | 1000 |
| 170 | 120 × 60 | 2000 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Wpust attykowy SitaTurbo, ze stali szlachetnej, numer materiału 1.4301, wg DIN EN 1253-2. Wydajność odpływu jako rzygacz 5,0 l/s przy wysokości spiętrzenia 65 mm i 8,7 l/s przy wysokości spiętrzenia 35 mm i z podłączoną rurą spustową 4,0 m DN/OD 100/110 mm, z konstrukcją z kołnierzem śrubowym wg DIN 18195. Z płaskim kołnierzem luźnym lub kołnierzem spiętrzającym i dwoma kołnierzami uszczelniającymi do zaciskania membran z bitumu, tworzywa sztucznego lub kauczuku. Z ośmioma wkrętami bez łba M12 ze stali szlachetnej przyspawanymi do kołnierza stałego, mosiężnymi nakrętkami, nasadkami ochronnymi, podkładkami i osadnikiem żwiru, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Przekrój króćca (mm × mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 × 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 × 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 × 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
SitaTurbo do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:

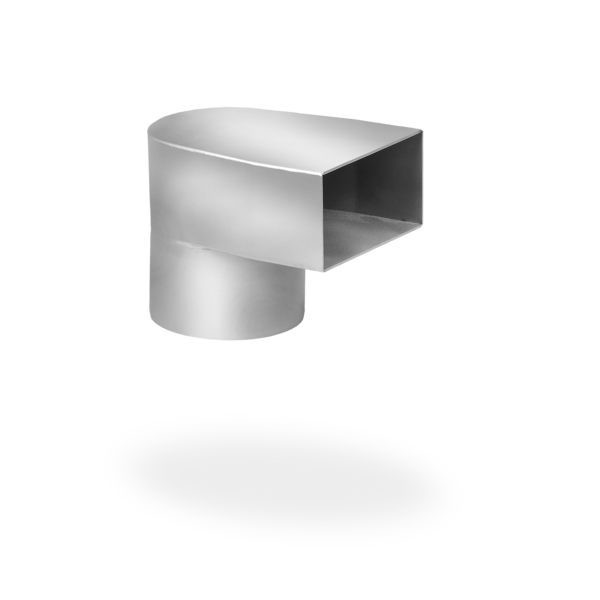

4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter do okrągłej rury spadowej
4.2 Uszczelnienie płytkowe
5 Maskownica do fasad SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo składa się z następujących elementów:
8.1 SitaTurbo Korpus podstawowy
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i pokrywy ochronne
8.4 Kołnierz luźny
8.5 Osadnik żwiru
9 SitaTurbo kołnierz przyłączeniowy
10 Rura czyszczaka SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaTurbo do odwadniania awaryjnego z pionem spustowym w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Luźny kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter na okrągłą rurę spustową
4.2 Uszczelnienie płytkowe
5 Płyta fasadowa SitaTurbo
6 Płyta paroizolacyjna elastyczna SitaTurbo
7 Korpus termoizolacyjny SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
8.1 Korpus podstawowy SitaTurbo
8.2 Kołnierze uszczelniające
8.3 Podkładki, nakrętki i kapturki ochronne
8.4 Luźny kołnierz spiętrzający
8.5 Koszyk żwirowy
9 Maskownica SitaTurbo
10 Kołnierz przyłączeniowy SitaTurbo
11 Kolanko SitaPipe 45° ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
- otworem w attyce z taśmą uszczelniającą
SitaTurbo do odwadniania głównego w niewentylowanej konstrukcji dachowej do dachów przemysłowych
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter SitaTurbo do okrągłej rury spadowej
4.2 SitaTurbo adapter z uszczelnieniem płytkowym
5 Płyta paroizolacyjna elastyczna SitaTurbo
SitaTurbo składa się z następujących elementów:
6.1 SitaTurbo Korpus podstawowy
6.2 Podkładki, nakrętki i pokrywy ochronne
6.3 Osadnik żwiru
6.4 Kołnierz luźny
6.5 Kołnierze uszczelniające
7 SitaTurbo kołnierz przyłączeniowy
8 SitaTurbo korpus termoizolacyjny
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Adapter SitaTurbo składa się z następujących elementów:
4.1 Adapter SitaTurbo do okrągłej rury spadowej
4.2 SitaTurbo adapter z uszczelnieniem płytkowym
5 Płyta paroizolacyjna elastyczna SitaTurbo
SitaTurbo składa się z następujących elementów:
6.1 SitaTurbo Korpus podstawowy
6.2 Podkładki, nakrętki i pokrywy ochronne
6.3 Osadnik żwiru
6.4 Kołnierz luźny
6.5 Kołnierze uszczelniające
7 SitaTurbo kołnierz przyłączeniowy
8 SitaTurbo korpus termoizolacyjny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaTurbo do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
1 Płyta paroizolacyjna elastyczna SitaTurbo
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
2.1 SitaTurbo Korpus podstawowy
2.2 Podkładki, nakrętki i pokrywy ochronne

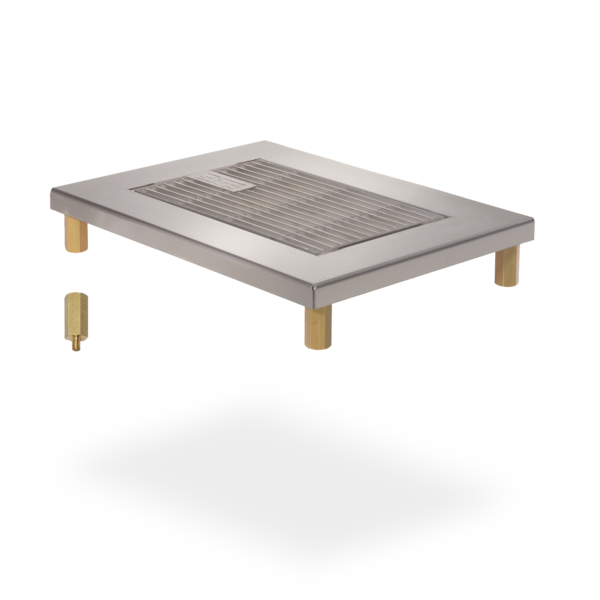

2.3 Osadnik żwiru z maskownicą
2.4 Luźny kołnierz spiętrzający
2.5 Kołnierze uszczelniające
3 SitaTurbo kołnierz przyłączeniowy
4 SitaTurbo korpus termoizolacyjny
SitaTurbo do odwadniania awaryjnego składa się z następujących elementów:
2.1 SitaTurbo Korpus podstawowy
2.2 Podkładki, nakrętki i pokrywy ochronne
2.3 Osadnik żwiru z maskownicą
2.4 Luźny kołnierz spiętrzający
2.5 Kołnierze uszczelniające
3 SitaTurbo kołnierz przyłączeniowy
4 SitaTurbo korpus termoizolacyjny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
