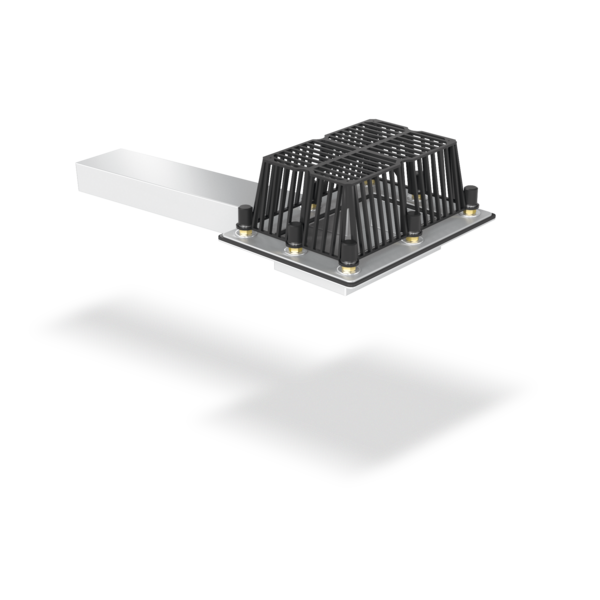

SitaTurbo
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Verhoogde afvoercapaciteit

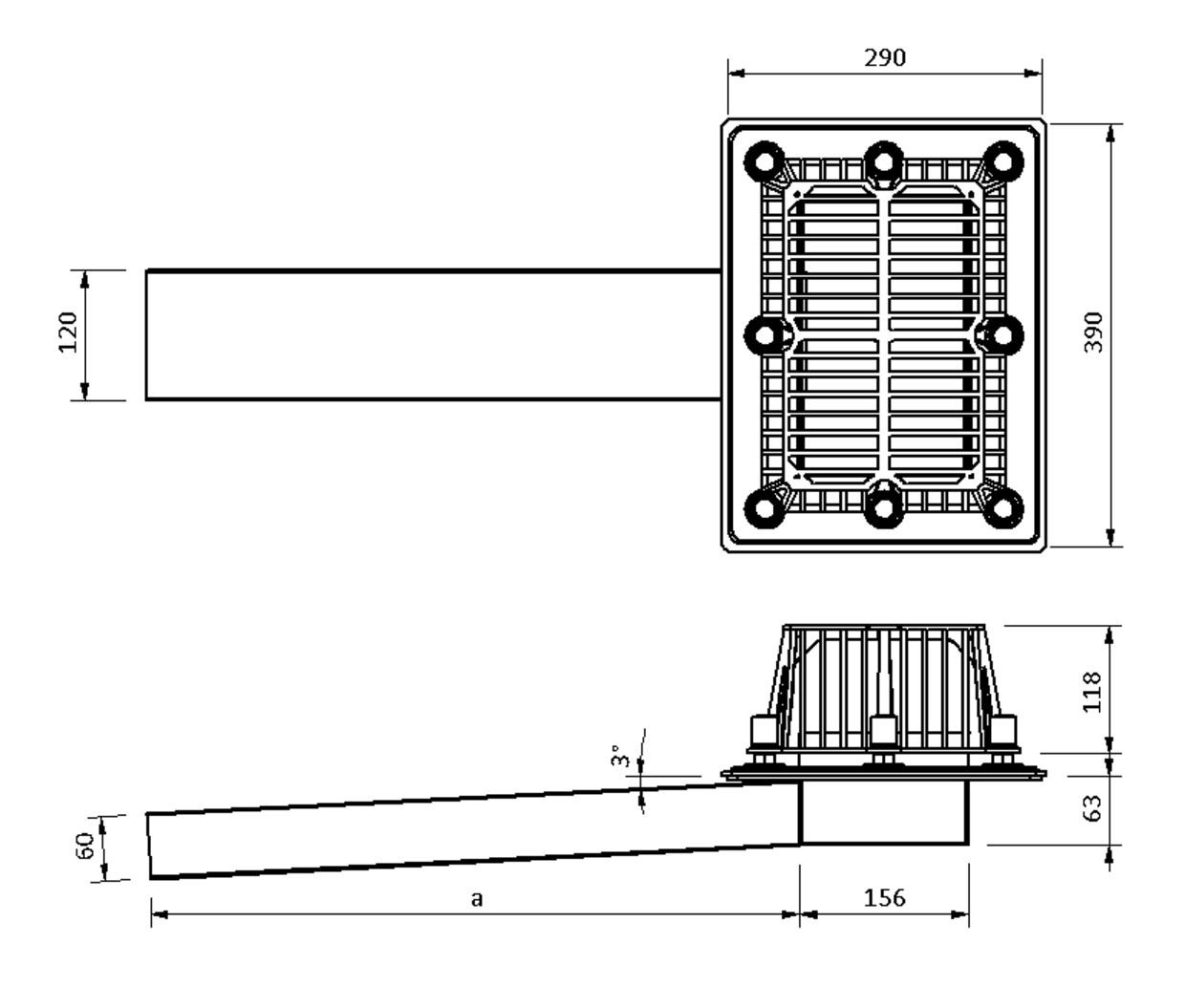

Technische tekening
| Doorbreking/kernboring (mm) | Aansluitdiameter (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 2000 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaTurbo dakvlakkolk, van roestvrij staal, materiaalnummer 1.4301, conform NBN EN 1253-2. Afvoercapaciteit van respectievelijk 5,0 l/s bij 65 mm waterstand als spuwer en 8,7 l/s bij 35 mm waterstand met aansluiting op 4,0 m lange afvoerpijp DN/OD 100/110 mm. Schroefflens ontworpen conform NBN 18195. Met platte of overloopflens en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met acht op de vaste flens gelaste draadpennen M12 van roestvrij staal, moeren van messing, beschermkappen, sluitringen en bladvanger. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitdiameter (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
SitaTurbo als hoofdafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal

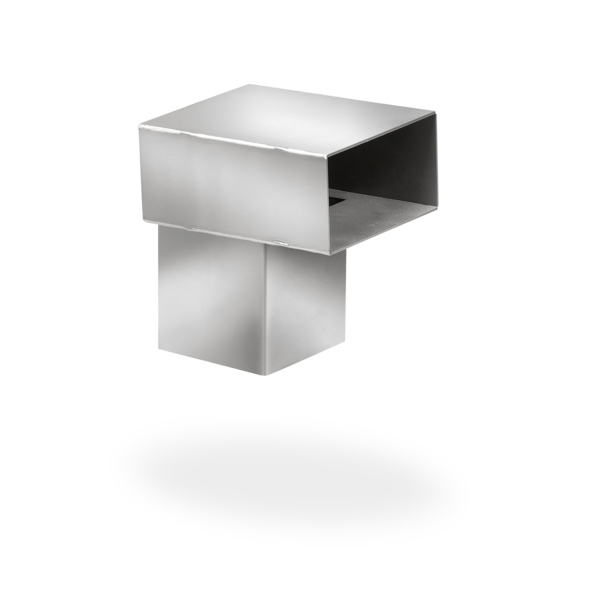

SitaTurbo overgangsstuk bestaande uit:

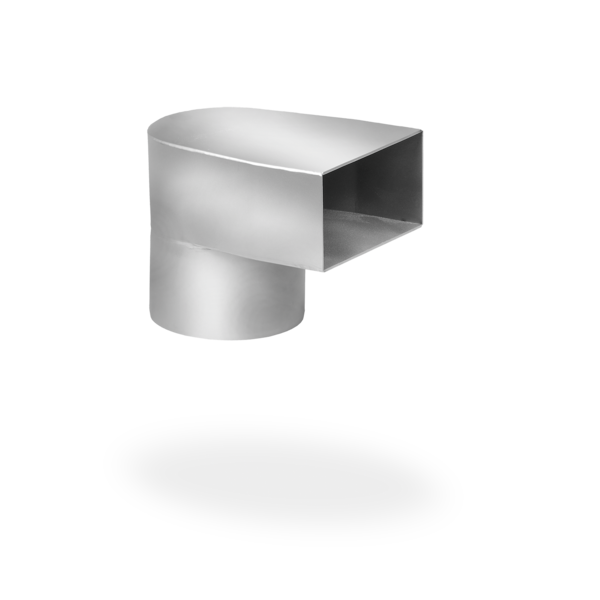

4.1 Overgangsstuk op ronde standleiding
4.2 Lamellenafdichting

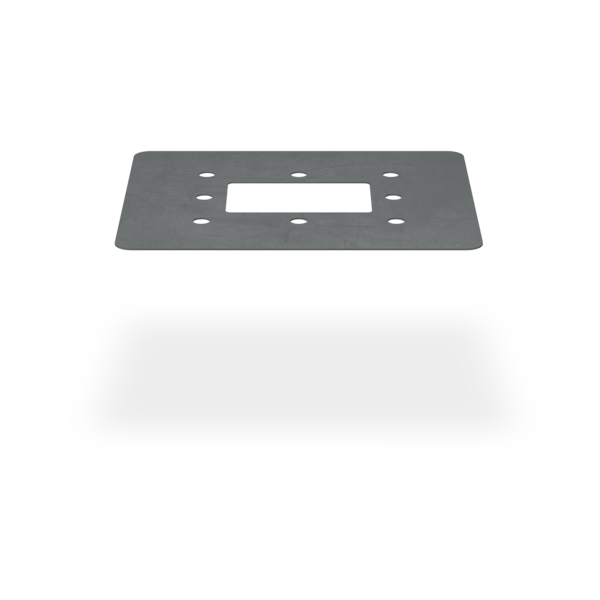

5 SitaTurbo gevelafdekplaat

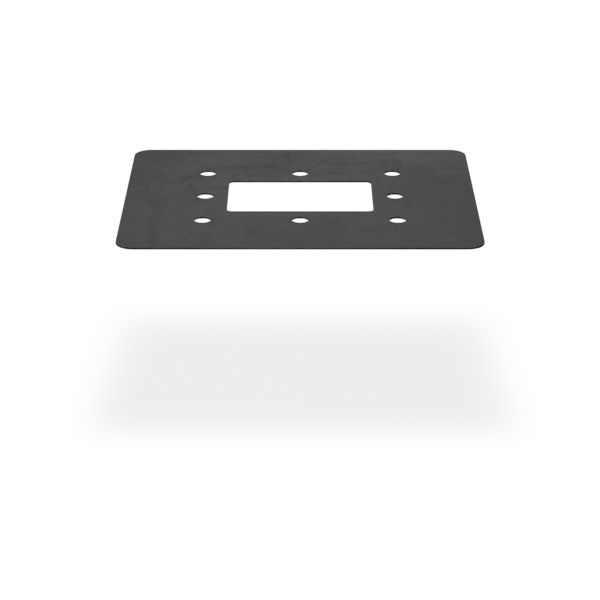

6 SitaTurbo flexibele dampschermplaat

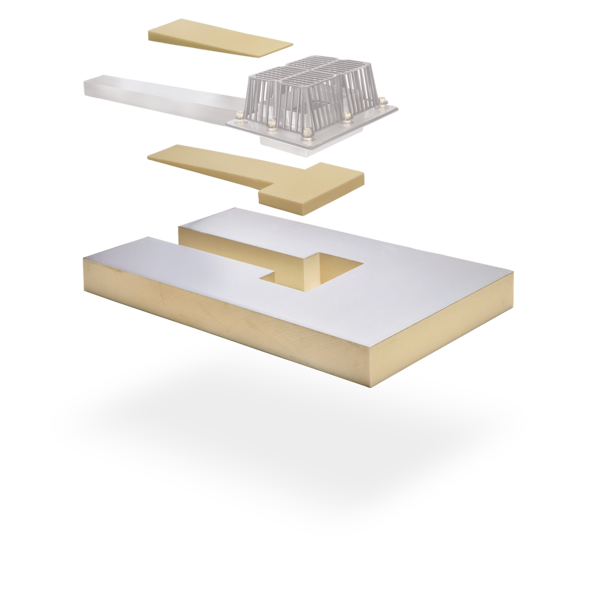

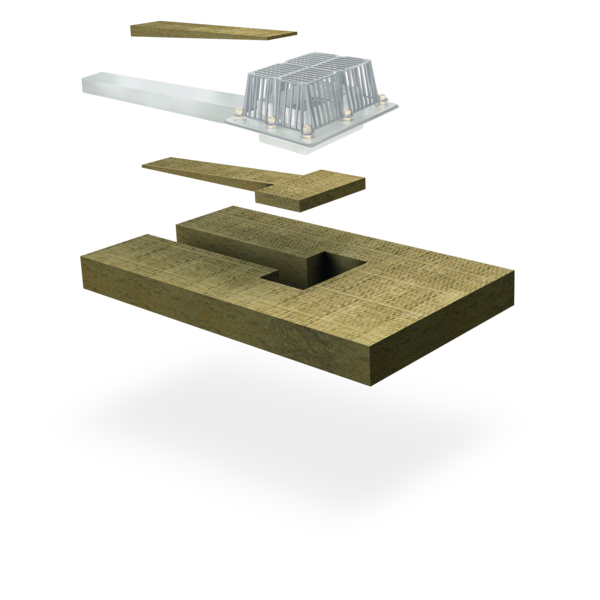

7 SitaTurbo isolatie-element
SitaTurbo bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtingsslabben

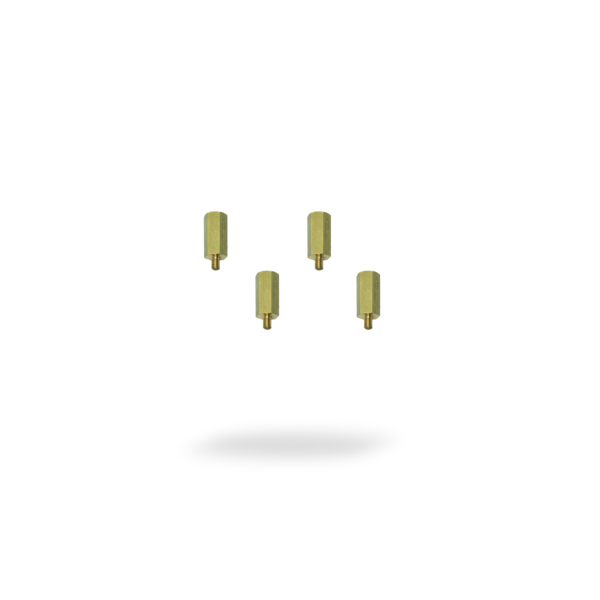

8.3 Sluitringen, moeren en beschermkappen
8.4 Losse flens
8.5 Grindvanger

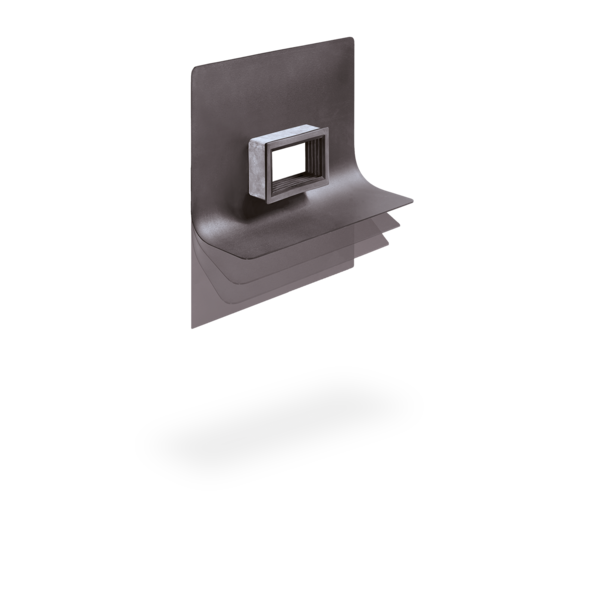

9 SitaTurbo aansluitslabbe
10 SitaPipe roestvrijstalen reinigingsbuis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk op ronde standleiding
4.2 Lamellenafdichting
5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatie-element
SitaTurbo bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtingsslabben
8.3 Sluitringen, moeren en beschermkappen
8.4 Losse flens
8.5 Grindvanger
9 SitaTurbo aansluitslabbe
10 SitaPipe roestvrijstalen reinigingsbuis
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaTurbo als noodafvoer met standleiding voor ongeventileerde dakconstructies
1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem
SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting
5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok

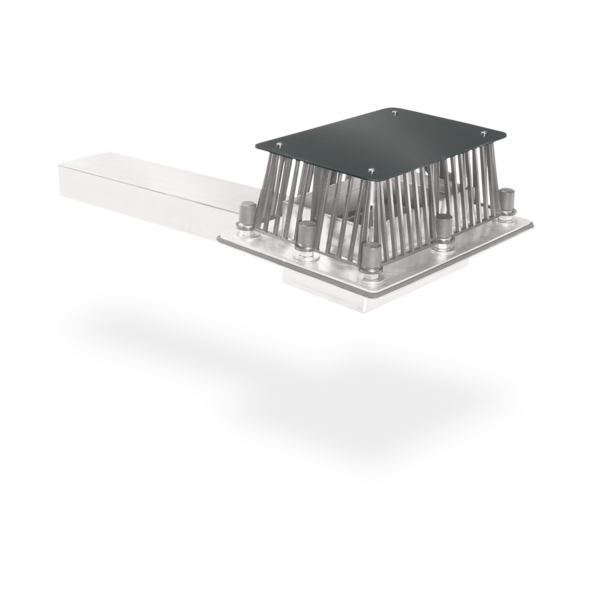

SitaTurbo voor noodafvoer, bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Overloop/losse flens
8.5 Grindvang

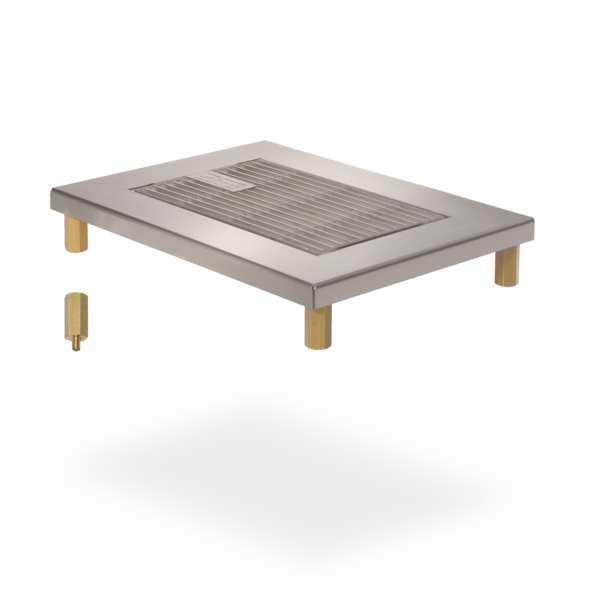

9 SitaTurbo afdekplaat
10 SitaTurbo aansluitslabbe
11 SitaPipe bocht 45° roestvrij staal
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem
SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting
5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok
SitaTurbo voor noodafvoer, bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Overloop/losse flens
8.5 Grindvang
9 SitaTurbo afdekplaat
10 SitaTurbo aansluitslabbe
11 SitaPipe bocht 45° roestvrij staal
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaTurbo als hoofdafvoer voor ongeventileerde dakopbouw (warmdaksysteem) van industriepanden
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
SitaTurbo overgangsstuk bestaande uit:
4.1 SitaTurbo overgangsstuk op ronde standleiding
4.2 SitaTurbo overgangsstuk met lamellenafdichting
5 SitaTurbo flexibele dampschermplaat
SitaTurbo bestaande uit:
6.1 SitaTurbo afvoerelement
6.2 Sluitringen, moeren en beschermkappen
6.3 Grindvanger
6.4 Losse flens
6.5 Afdichtslabben
7 SitaTurbo aansluitslabbe
8 SitaTurbo isolatie-element
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
SitaTurbo overgangsstuk bestaande uit:
4.1 SitaTurbo overgangsstuk op ronde standleiding
4.2 SitaTurbo overgangsstuk met lamellenafdichting
5 SitaTurbo flexibele dampschermplaat
SitaTurbo bestaande uit:
6.1 SitaTurbo afvoerelement
6.2 Sluitringen, moeren en beschermkappen
6.3 Grindvanger
6.4 Losse flens
6.5 Afdichtslabben
7 SitaTurbo aansluitslabbe
8 SitaTurbo isolatie-element
Ongeventileerde dakopbouw (warmdaksysteem) conform algemeen erkende vaktechnische regels, bestaande uit:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaTurbo als noodafvoer voor ongeventileerde dakconstructies
1 SitaTurbo flexibele dampschermplaat
SitaTurbo voor noodafwatering bestaande uit:
2.1 SitaTurbo afvoerelement
2.2 Sluitringen, moeren en beschermkappen
2.3 Grindvanger met afdekplaat
2.4 Losse stuwflens
2.5 Afdichtingsslabben
3 SitaTurbo aansluitslabbe
4 SitaTurbo isolatie-element
SitaTurbo voor noodafwatering bestaande uit:
2.1 SitaTurbo afvoerelement
2.2 Sluitringen, moeren en beschermkappen
2.3 Grindvanger met afdekplaat
2.4 Losse stuwflens
2.5 Afdichtingsslabben
3 SitaTurbo aansluitslabbe
4 SitaTurbo isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
