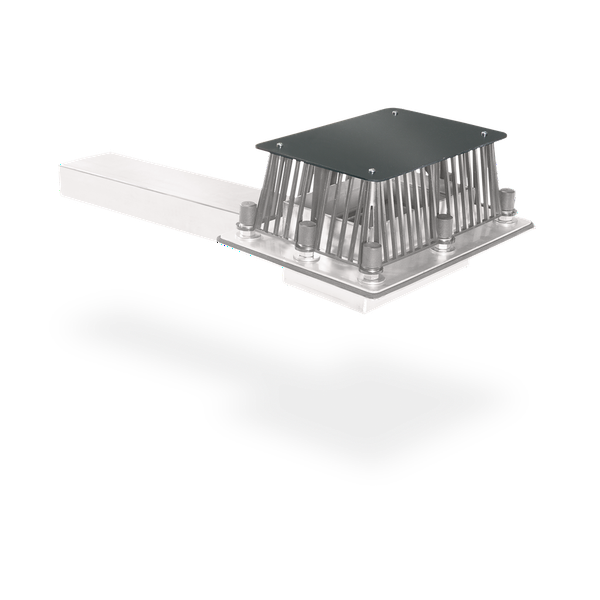

SitaTurbo
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Erhöhtes Abflussvermögen

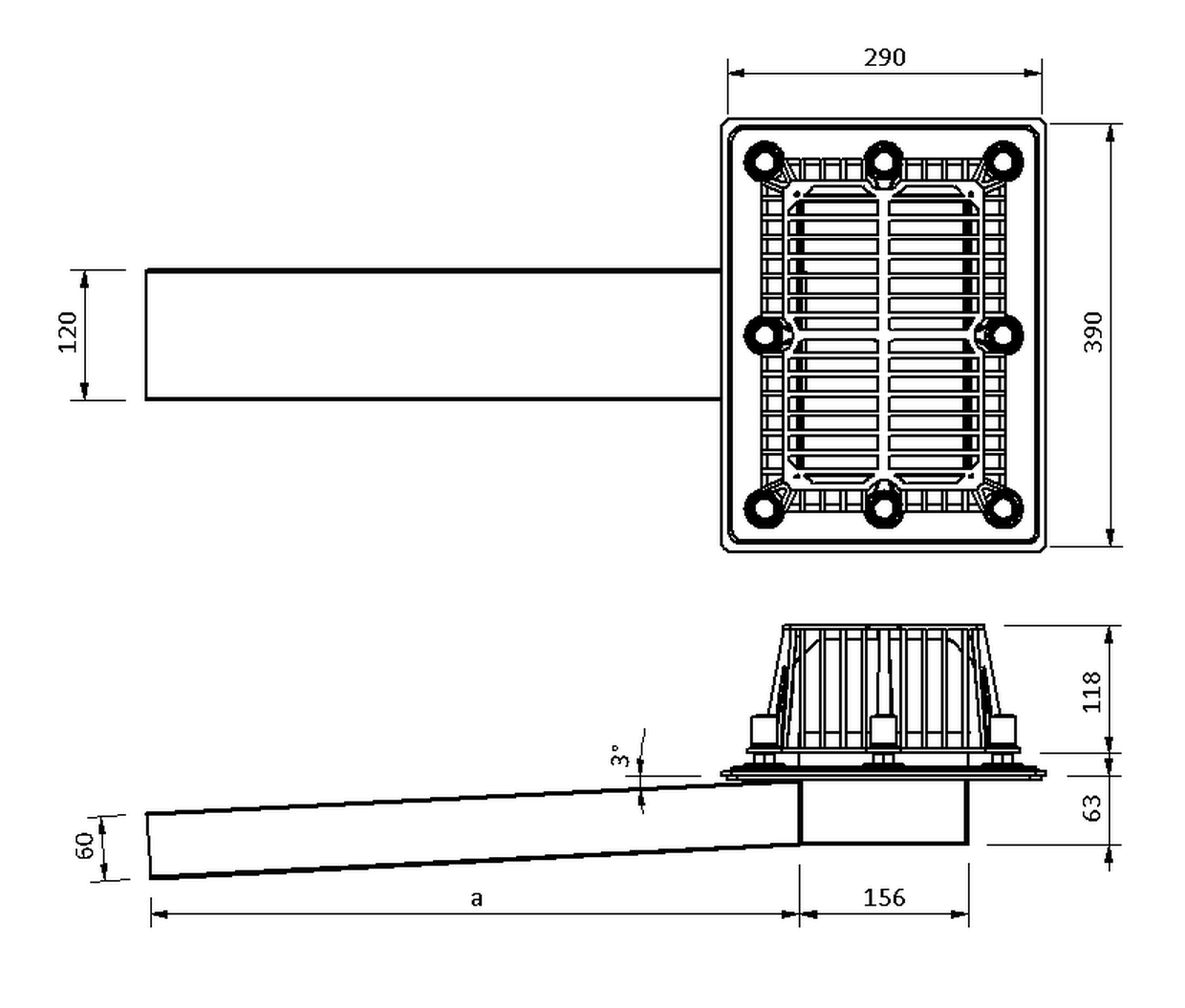

Technische Zeichnung
| Durchbruch / Kernbohrung (mm) | Stutzenquerschnitt (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 2000 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF SitaTurbo_fuer_die_Notentwaesserung_mit_Fallleitung_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaTurbo_fuer_die_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau_fuer_Industriedaecher.pdf
PDF SitaTurbo_fuer_die_Notentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf
PDF TechnischeZeichnung_186299_de.pdf
PDF TechnischeZeichnung_186399_de.pdf
PDF TechnischeZeichnung_186499_de.pdf
PDF TechnischeZeichnung_186599_de.pdf
PDF TechnischeZeichnung_186699_de.pdf
PDF TechnischeZeichnung_186799_de.pdf
PDF TechnischeZeichnung_186899_de.pdf
PDF TechnischeZeichnung_186999_de.pdf
PDF TechnischeZeichnung_187099_de.pdf
PDF TechnischeZeichnung_187199_de.pdf
PDF TechnischeZeichnung_187299_de.pdf
PDF TechnischeZeichnung_187399_de.pdf
PDF TechnischeZeichnung_187699_de.pdf
PDF TechnischeZeichnung_187799_de.pdf
DWG TZ_DB_SitaTurbo_1000mm.DWG
DWG TZ_DB_SitaTurbo_1000mm_Anstau_25mm.DWG
DWG TZ_DB_SitaTurbo_1000mm_Anstau_35mm.DWG
DWG TZ_DB_SitaTurbo_1000mm_Anstau_45mm.DWG
DWG TZ_DB_SitaTurbo_1000mm_Anstau_55mm.DWG
DWG TZ_DB_SitaTurbo_2000mm.DWG
DWG TZ_DB_SitaTurbo_2000mm_Anstau_25mm.DWG
DWG TZ_DB_SitaTurbo_2000mm_Anstau_35mm.DWG
DWG TZ_DB_SitaTurbo_2000mm_Anstau_45mm.DWG
DWG TZ_DB_SitaTurbo_2000mm_Anstau_55mm.DWG
DWG TZ_DB_SitaTurbo_600mm.DWG
DWG TZ_DB_SitaTurbo_600mm_Anstau_25mm.DWG
DWG TZ_DB_SitaTurbo_600mm_Anstau_35mm.DWG
DWG TZ_DB_SitaTurbo_600mm_Anstau_45mm.DWG
DWG TZ_DB_SitaTurbo_600mm_Anstau_55mm.DWG
Artikelauswahl

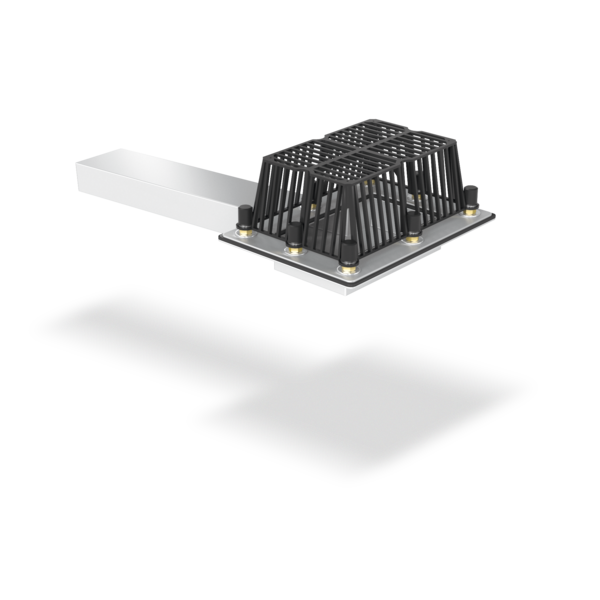

SitaTurbo Attikagully, aus Edelstahl, Werkstoffnummer 1.4301, nach DIN EN 1253-2. Abflussmenge als Speier 5,0 l/s bei 65 mm Stauhöhe und 8,7 l/s bei 35 mm Stauhöhe mit einem 4,0 m langem angeschlossenem Fallrohr DN/OD 100/110 mm, mit Schraubflansch-Konstruktion nach DIN 18195. Mit flachem Losflansch oder Anstaulosflansch und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Mit acht auf dem Festflansch verschweißten Edelstahlgewindestiften M12, Messingmuttern, Schutzkappen, Unterlegscheiben und Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stutzenquerschnitt (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |

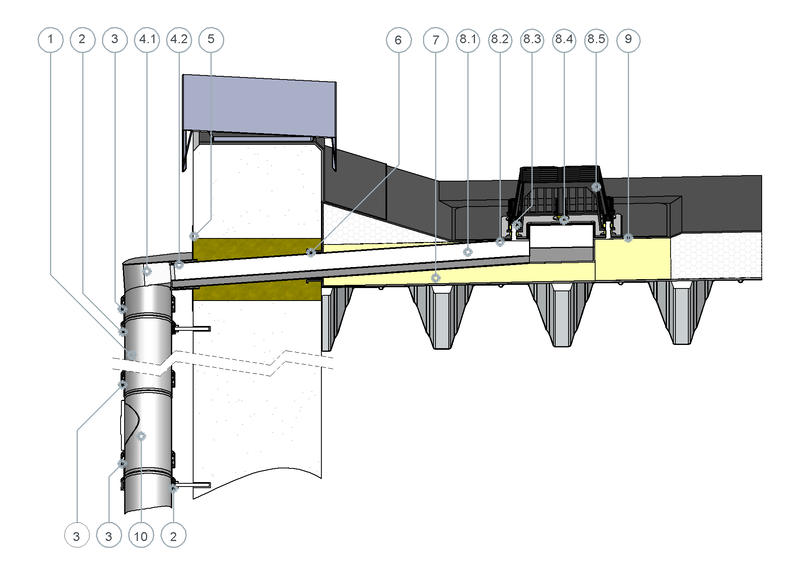

SitaTurbo für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:

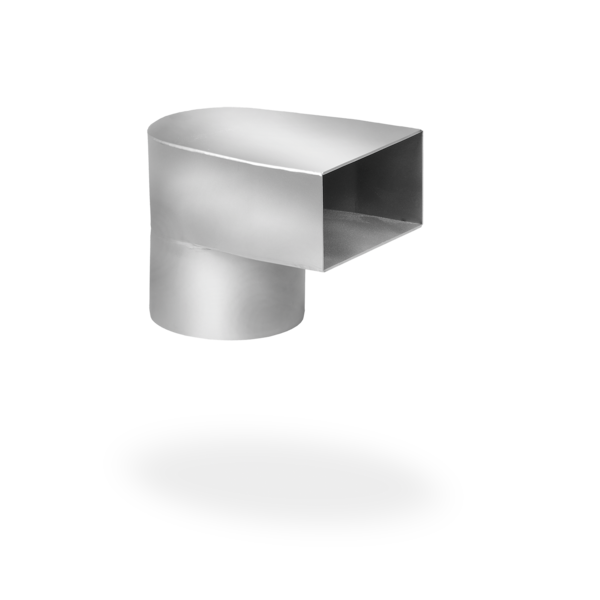

4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex

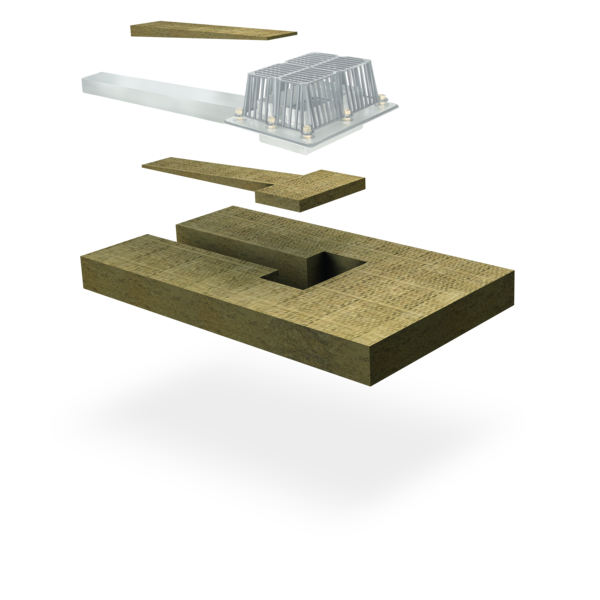

7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten

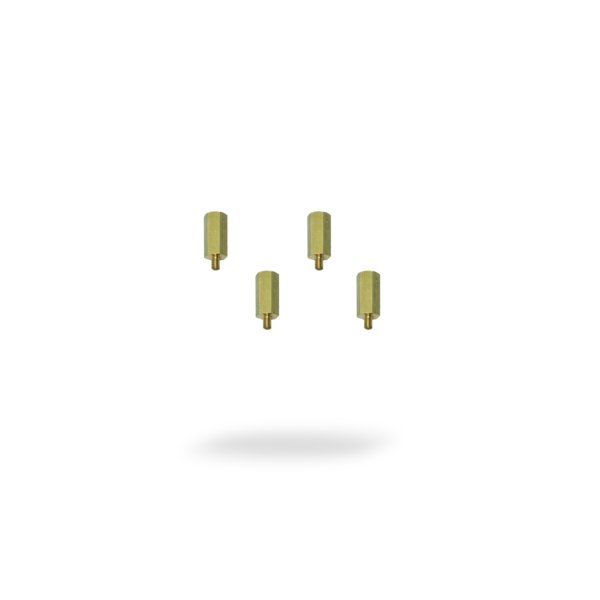

8.3 Unterlegscheiben, Muttern und Schutzkappen

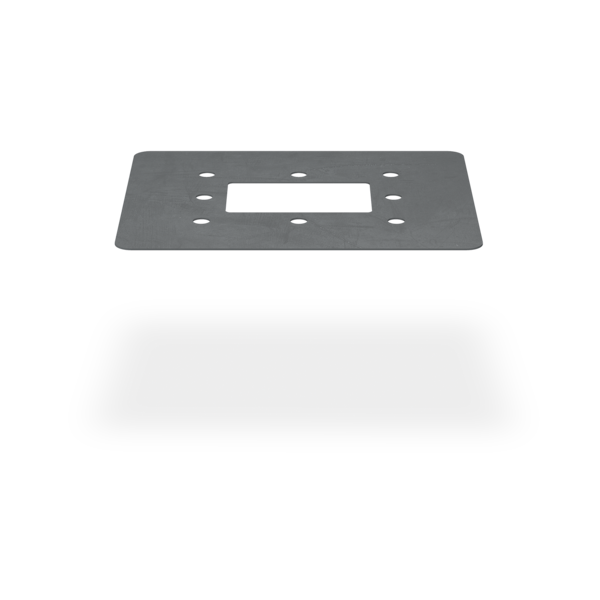

8.4 Losflansch
8.5 Kiesfang

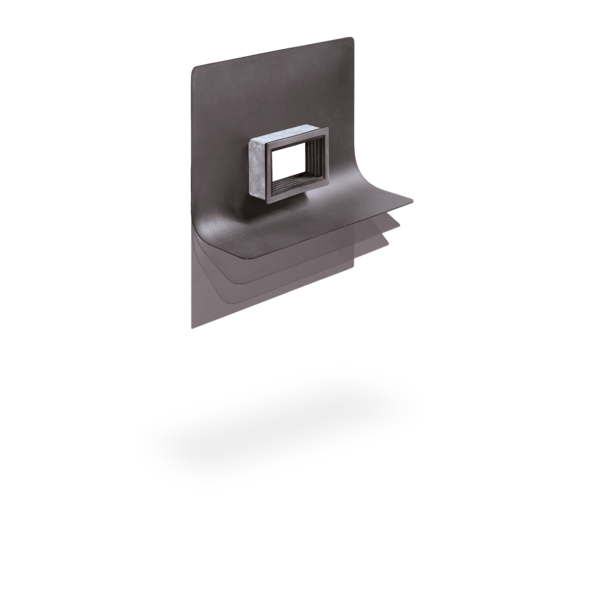

9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Losflansch
8.5 Kiesfang
9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

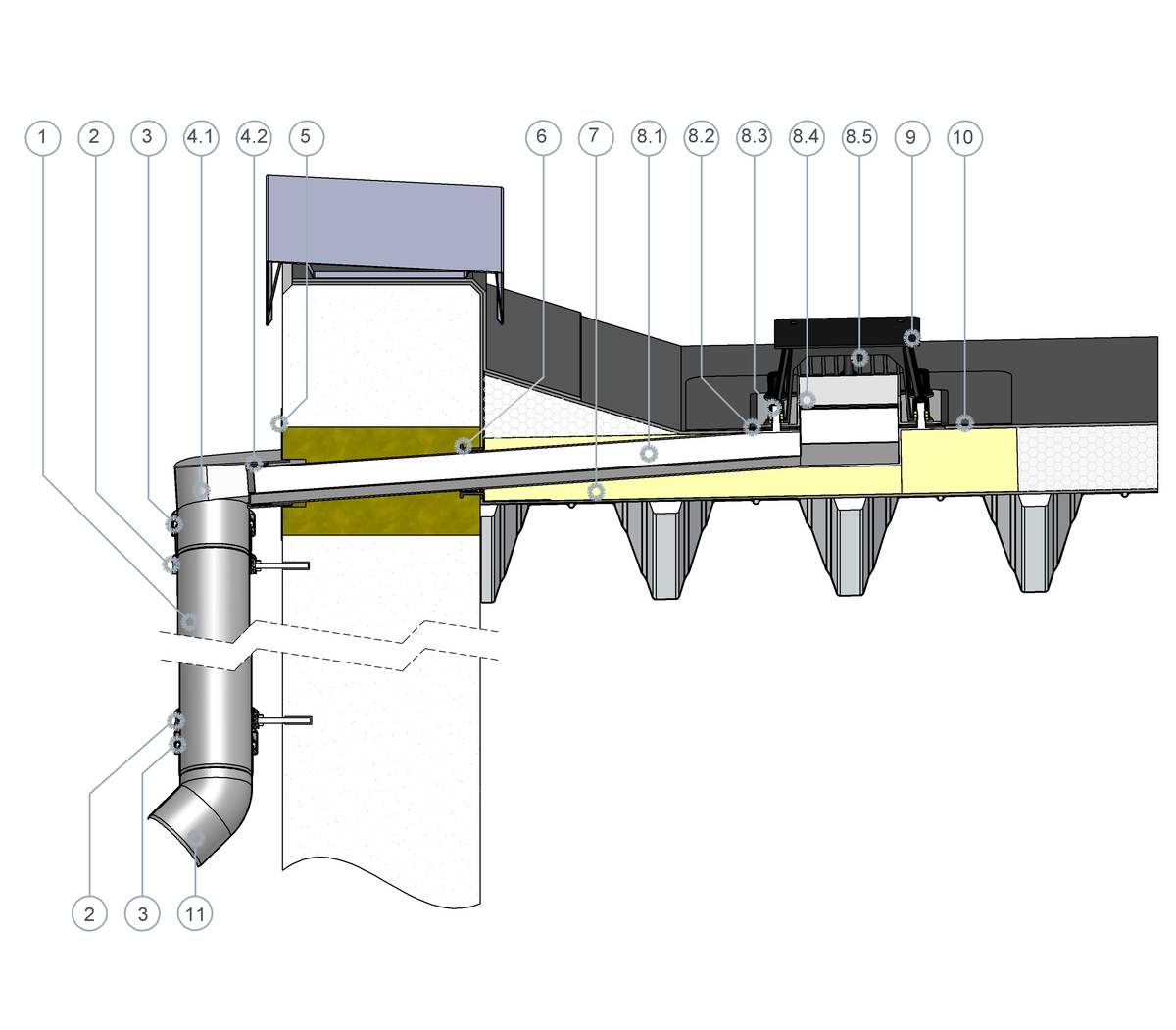

SitaTurbo für die Notentwässerung mit Fallleitung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen

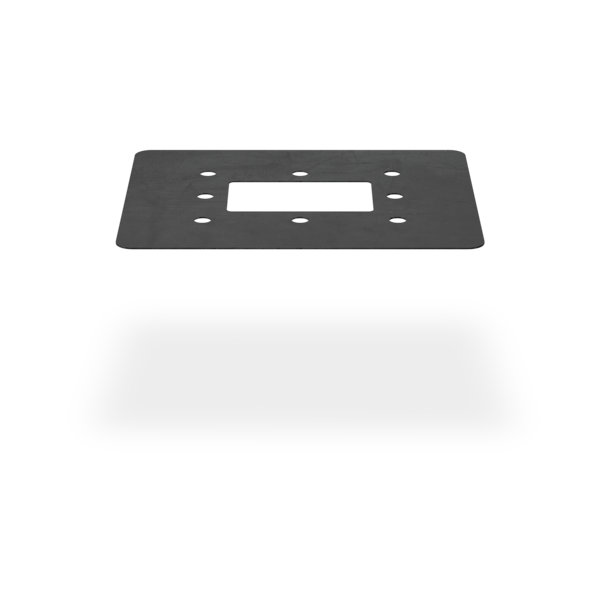

8.4 Anstau-Losflansch
8.5 Kiesfang

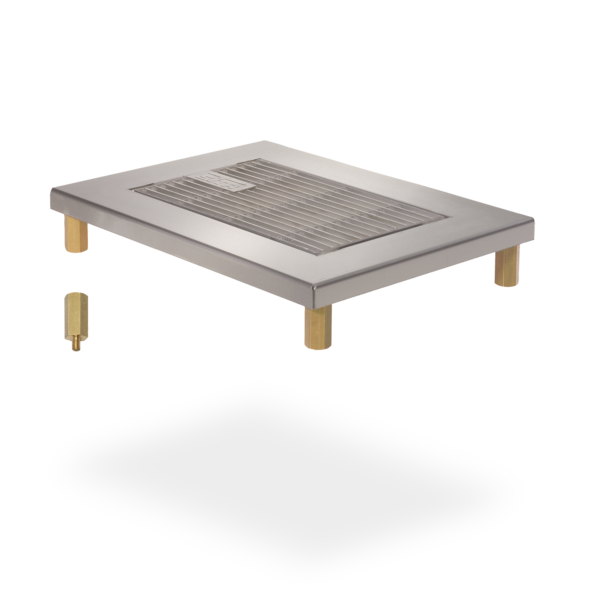

9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang
9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

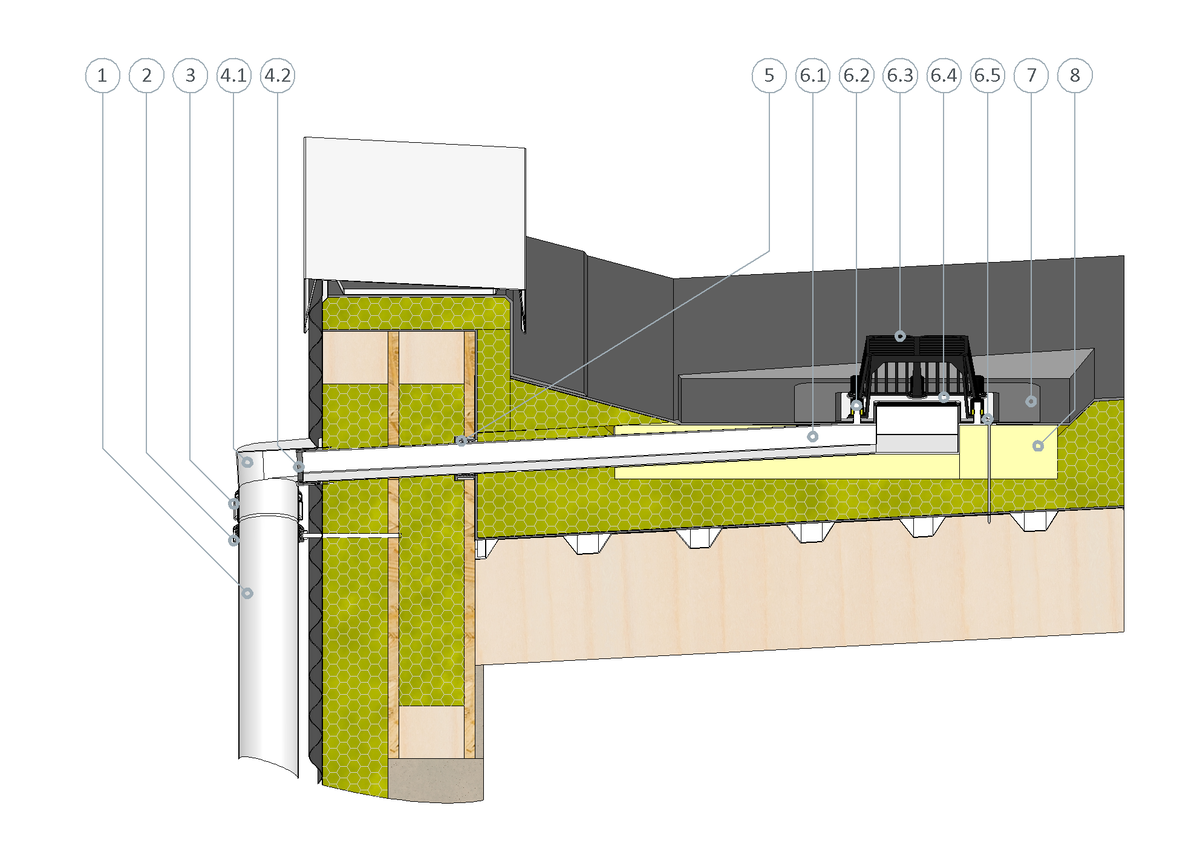

SitaTurbo für die Hauptentwässerung im nicht belüfteten Dachaufbau für Industriedächer
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 SitaTurbo Übergangsstück auf rundes Fallrohr
4.2 SitaTurbo Übergangsstück Lamellendichtung
5 SitaTurbo Dampfsperrplatte Flex
SitaTurbo bestehend aus:
6.1 SitaTurbo Grundkörper
6.2 Unterlegscheiben, Muttern und Schutzkappen
6.3 Kiesfang
6.4 Losflansch
6.5 Dichtmanschetten
7 SitaTurbo Anschlussmanschette

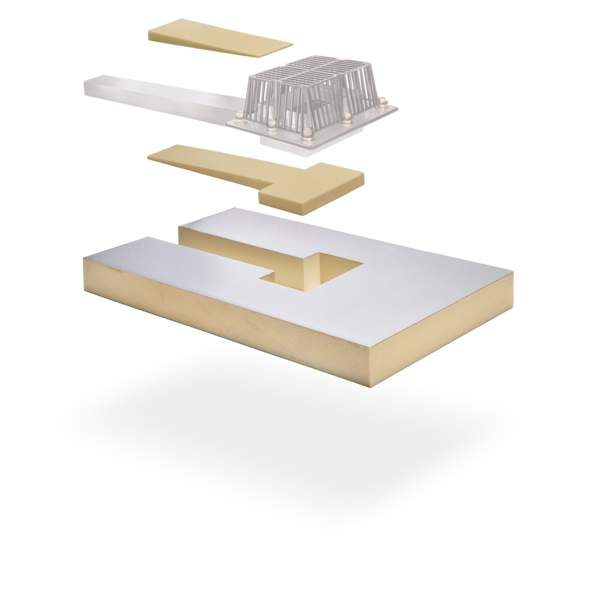

8 SitaTurbo Dämmkörper
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 SitaTurbo Übergangsstück auf rundes Fallrohr
4.2 SitaTurbo Übergangsstück Lamellendichtung
5 SitaTurbo Dampfsperrplatte Flex
SitaTurbo bestehend aus:
6.1 SitaTurbo Grundkörper
6.2 Unterlegscheiben, Muttern und Schutzkappen
6.3 Kiesfang
6.4 Losflansch
6.5 Dichtmanschetten
7 SitaTurbo Anschlussmanschette
8 SitaTurbo Dämmkörper
Nicht belüfteter Dachaufbau nach dem aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

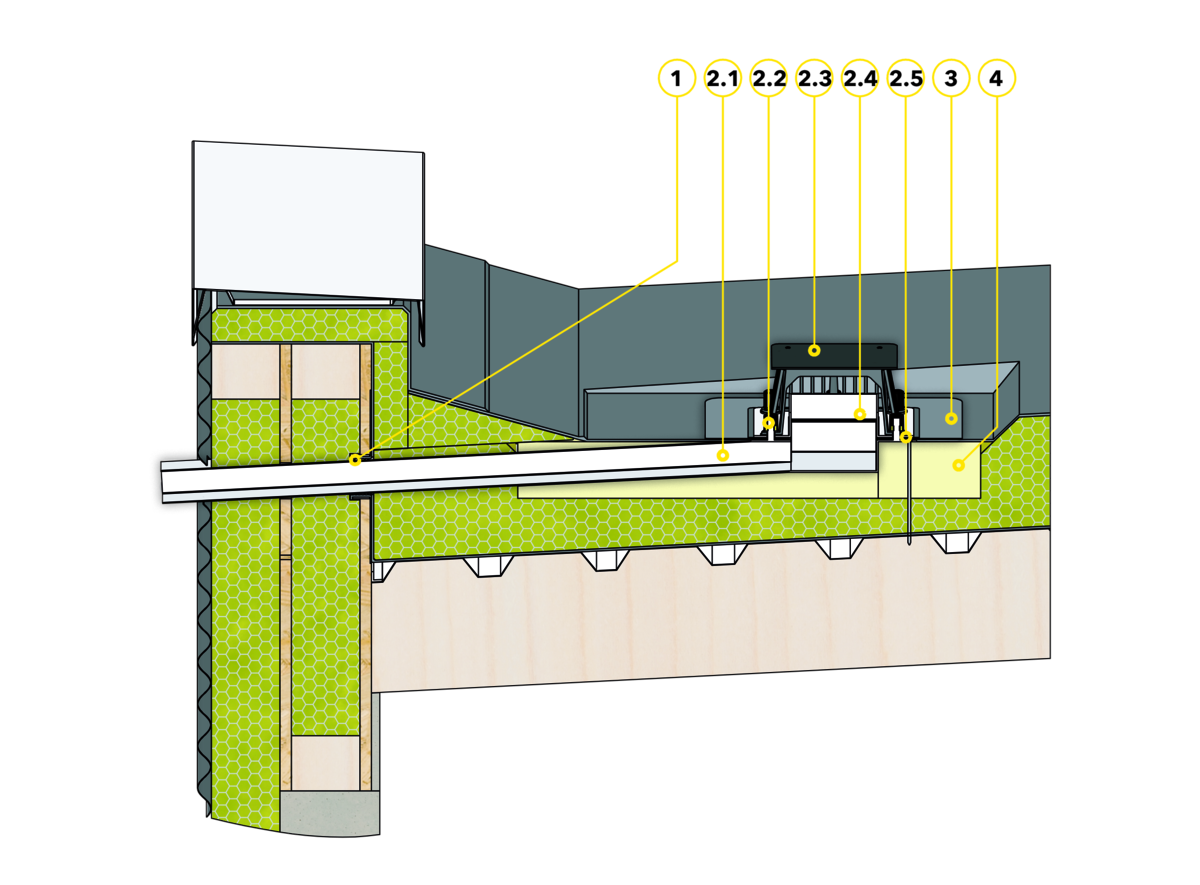

SitaTurbo für die Notentwässerung im nicht belüfteten Dachaufbau
1 SitaTurbo Dampfsperrplatte Flex
SitaTurbo für die Notentwässerung bestehend aus:
2.1 SitaTurbo Grundkörper
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 Kiesfang mit Abdeckplatte
2.4 Anstau-Losflansch
2.5 Dichtmanschetten
3 SitaTurbo Anschlussmanschette
4 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
2.1 SitaTurbo Grundkörper
2.2 Unterlegscheiben, Muttern und Schutzkappen
2.3 Kiesfang mit Abdeckplatte
2.4 Anstau-Losflansch
2.5 Dichtmanschetten
3 SitaTurbo Anschlussmanschette
4 SitaTurbo Dämmkörper
Nicht belüfteter Dachaufbau nach dem aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
