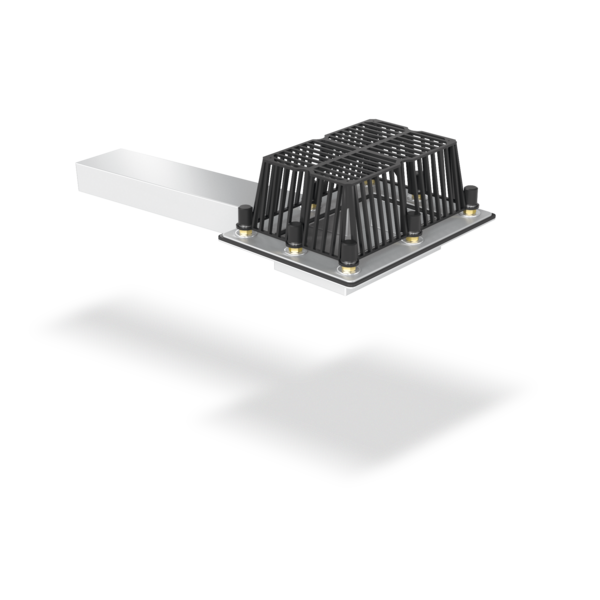

SitaTurbo
Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Débit accru

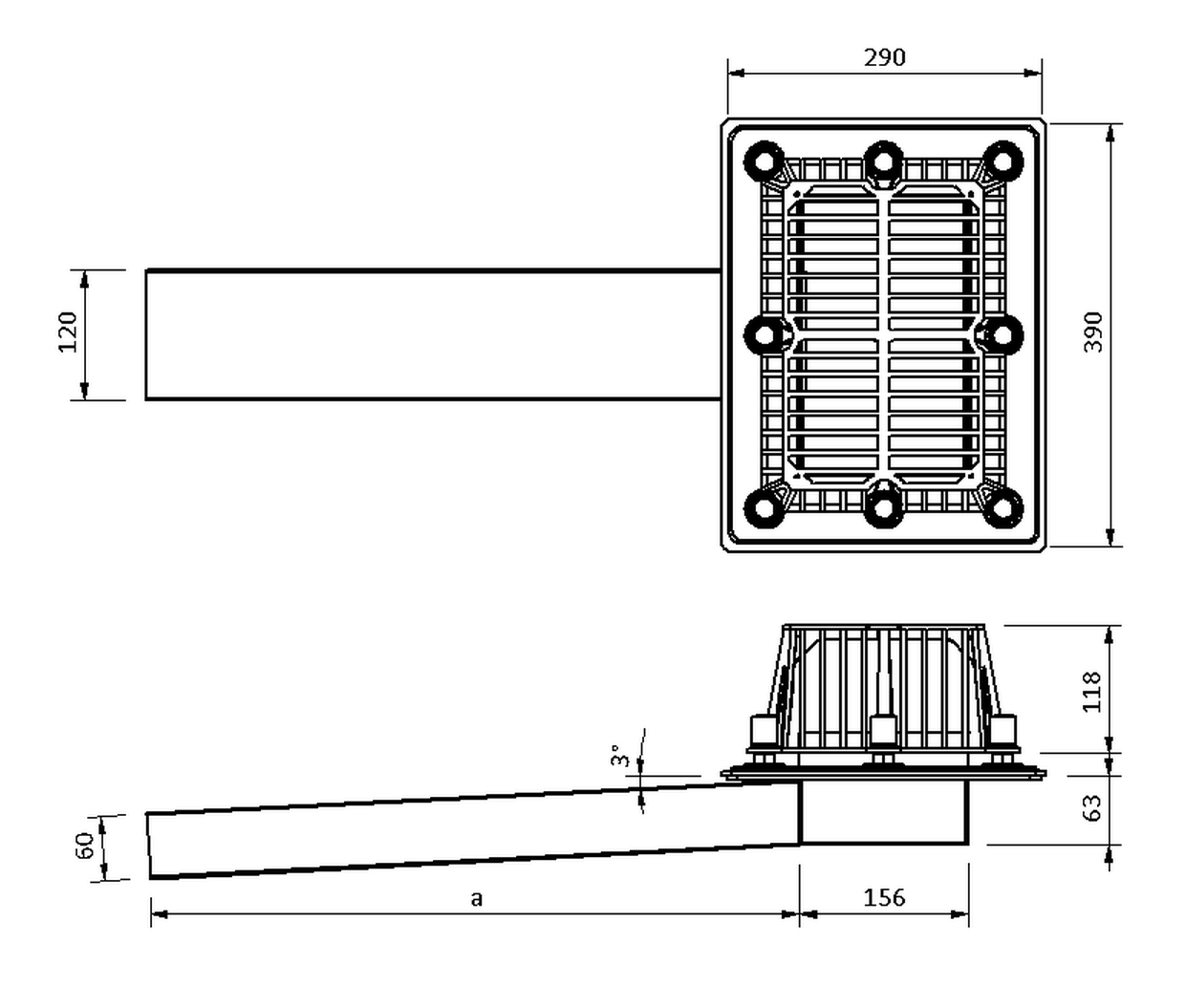

Schéma technique
| Percée / percement (mm) | Section du tuyau de rallonge (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 2000 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaTurbo Avaloir d’acrotère, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2. Débit comme gargouille de 5,0 l/s pour un niveau d’eau de 65 mm et de 8,7 l/s pour un niveau d’eau de 35 mm avec tuyau de descente de 4,0 m DN/DE 100/110 mm, construction à bride à visser selon DIN 18195. Avec bride libre plate ou bride libre de retenue et deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec huit tiges filetées M12 en acier inoxydable soudées sur la bride fixe, écrous en laiton, couvercles de protection, rondelles plates et arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section du tuyau de rallonge (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |

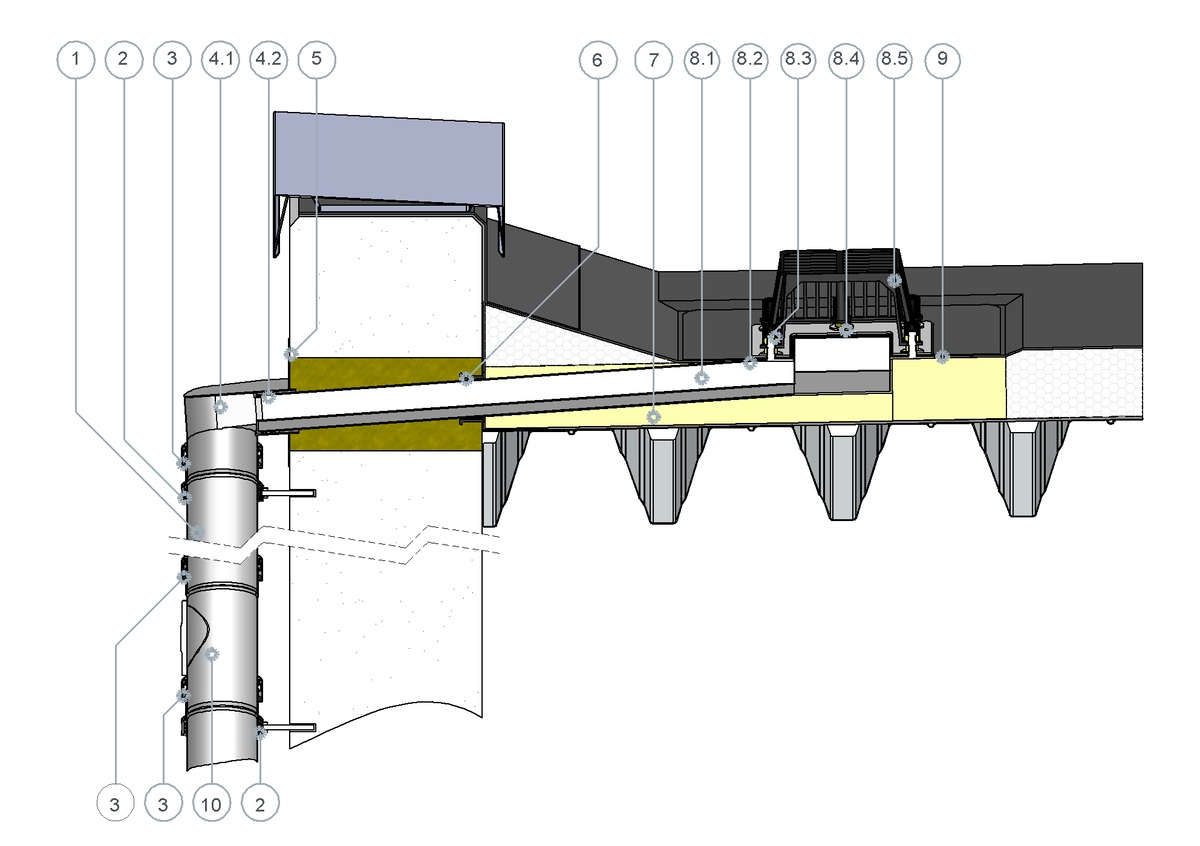

SitaTurbo pour l’évacuation principale dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage

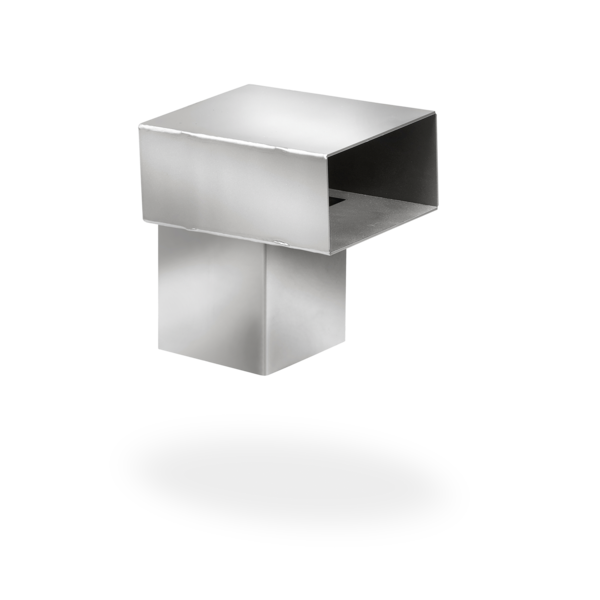

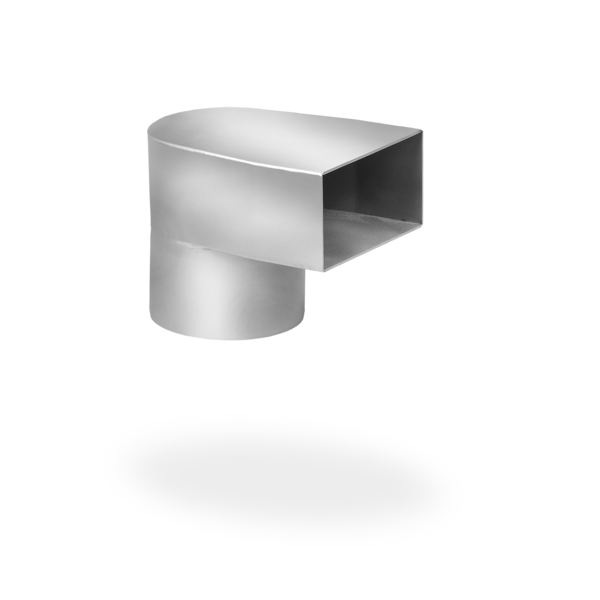

SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles
5 SitaTurbo Plaque de recouvrement de façade

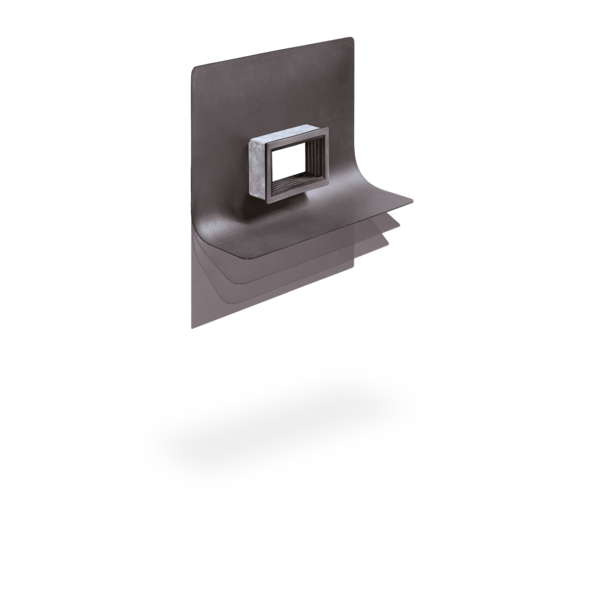

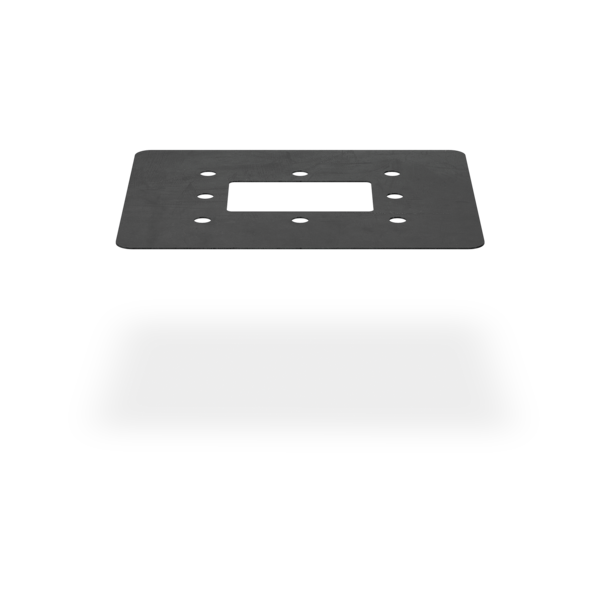

6 SitaTurbo Plaque pare-vapeur flexible

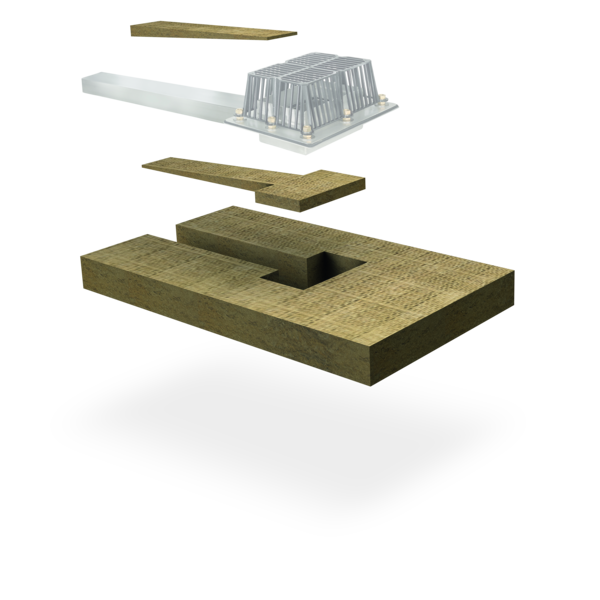

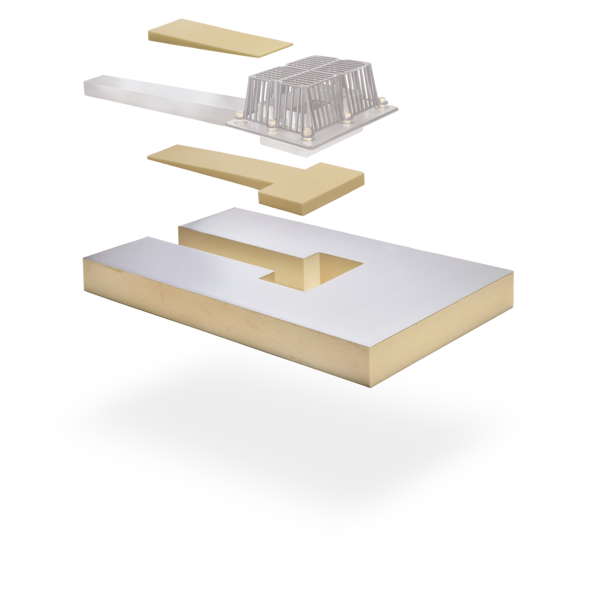

7 SitaTurbo Pièce d’isolation
SitaTurbo se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité

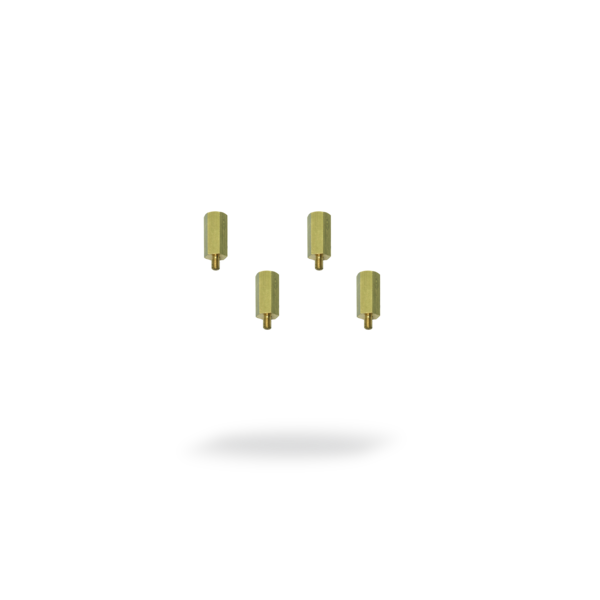

8.3 Rondelles plates, écrous et couvercles de protection

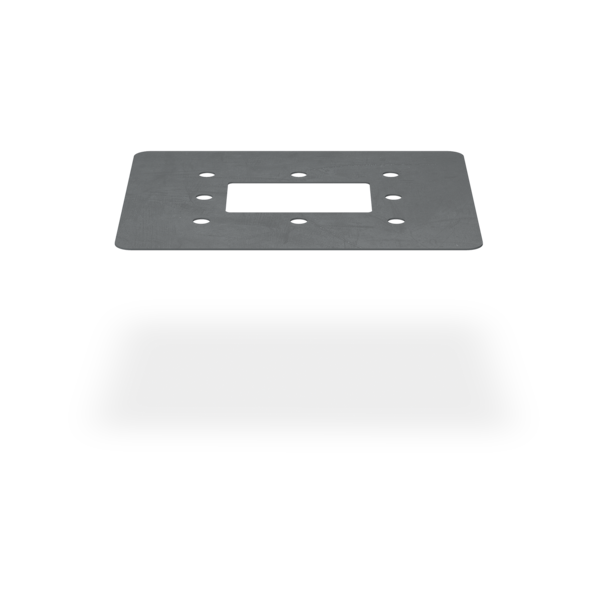

8.4 Bride libre

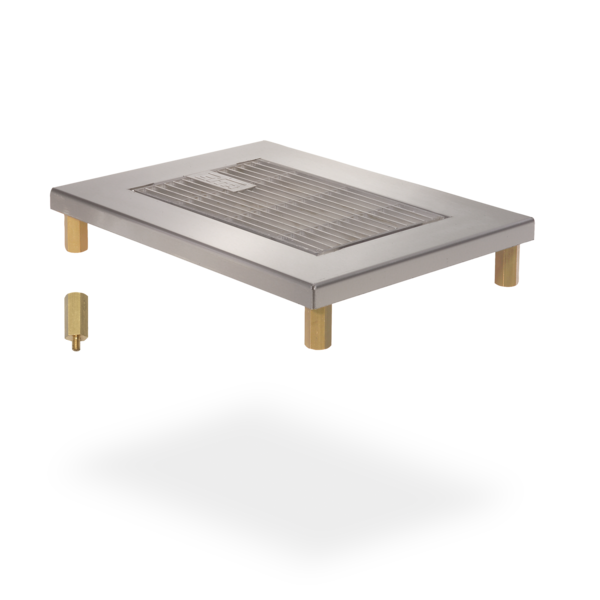

8.5 Arrêt de gravier
9 SitaTurbo Manchon de raccordement
10 SitaPipe Acier inoxydable Tuyau de nettoyage
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles
5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation
SitaTurbo se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Bride libre
8.5 Arrêt de gravier
9 SitaTurbo Manchon de raccordement
10 SitaPipe Acier inoxydable Tuyau de nettoyage
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

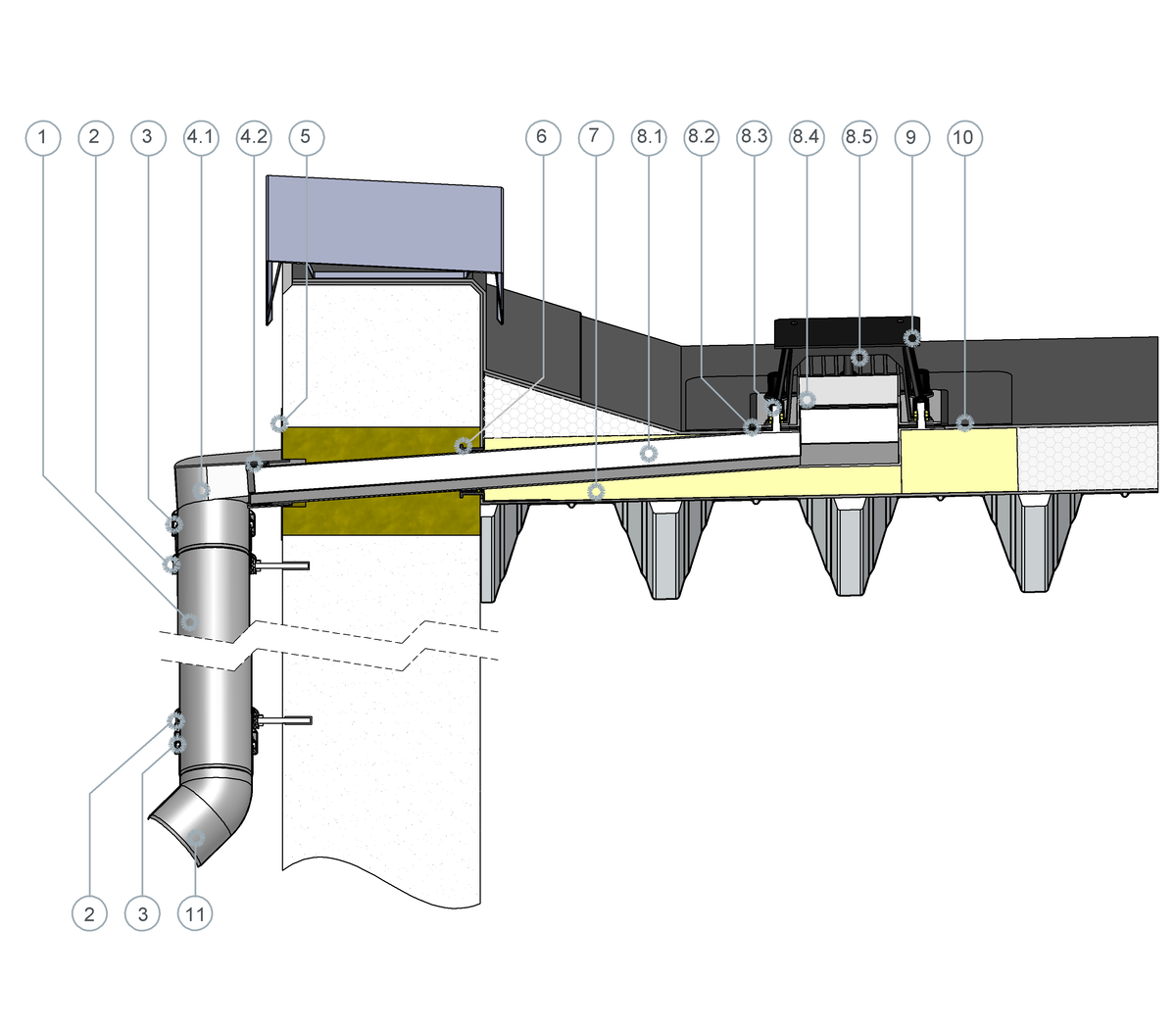

SitaTurbo pour l’évacuation de secours avec conduite de descente dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles
5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation
SitaTurbo pour l’évacuation de secours se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Élément de retenue à bride libre
8.5 Arrêt de gravier

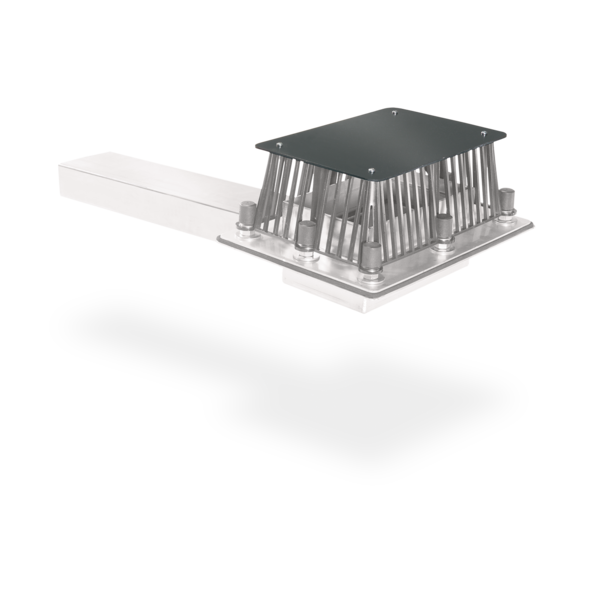

9. SitaTurbo Plaque de recouvrement
10 SitaTurbo Manchon de raccordement
11 SitaPipe Acier inoxydable Coude 45°
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles
5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation
SitaTurbo pour l’évacuation de secours se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Élément de retenue à bride libre
8.5 Arrêt de gravier
9. SitaTurbo Plaque de recouvrement
10 SitaTurbo Manchon de raccordement
11 SitaPipe Acier inoxydable Coude 45°
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

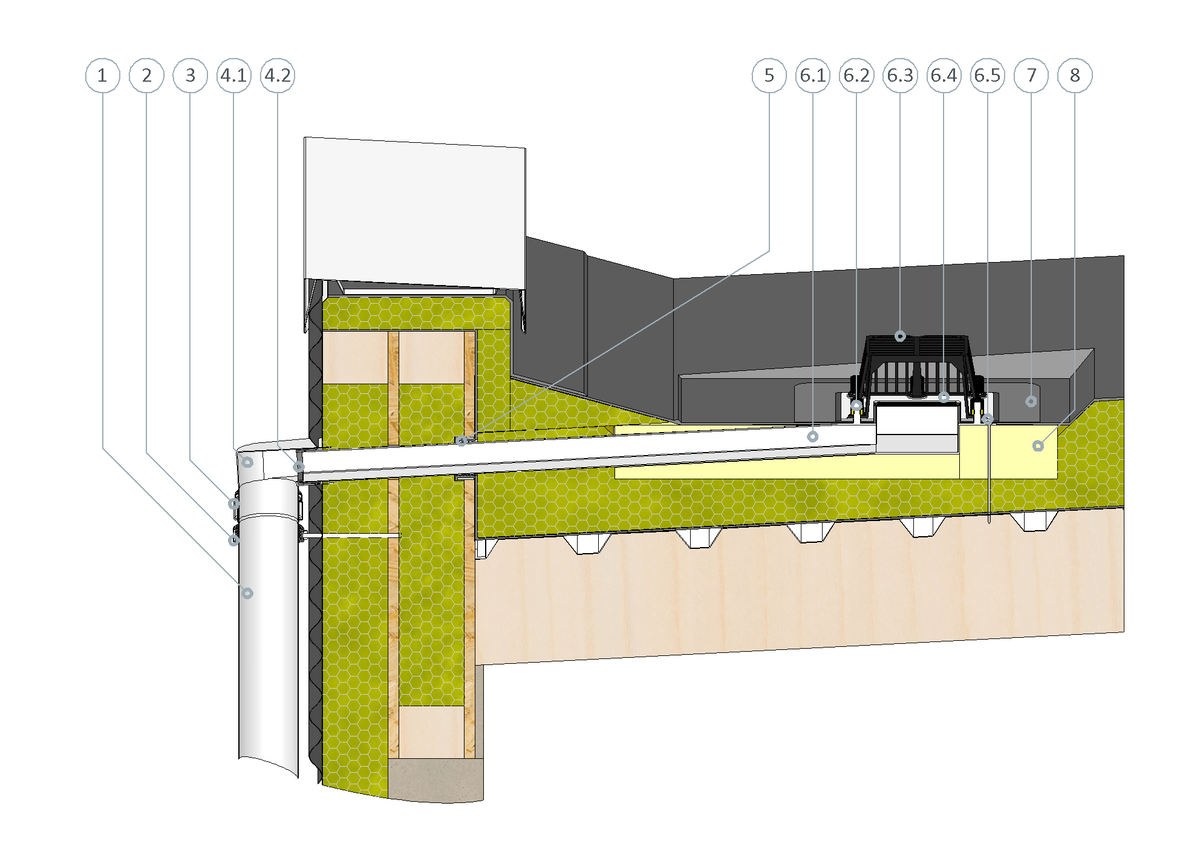

SitaTurbo pour l’évacuation principale dans une structure non ventilée pour les toits industriels
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
SitaTurbo Raccord adaptateur se compose de :
4.1 SitaTurbo Raccord adaptateur sur tuyau de descente à section circulaire
4.2 SitaTurbo Raccord adaptateur avec étanchéité à lamelles
5 SitaTurbo Plaque pare-vapeur flexible
SitaTurbo se compose de :
6.1 SitaTurbo Corps de base
6.2 Rondelles plates, écrous et couvercles de protection
6.3 Arrêt de gravier
6.4 Bride libre
6.5 Manchons d’étanchéité
7 SitaTurbo Manchon de raccordement
8 SitaTurbo Pièce d’isolation
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
SitaTurbo Raccord adaptateur se compose de :
4.1 SitaTurbo Raccord adaptateur sur tuyau de descente à section circulaire
4.2 SitaTurbo Raccord adaptateur avec étanchéité à lamelles
5 SitaTurbo Plaque pare-vapeur flexible
SitaTurbo se compose de :
6.1 SitaTurbo Corps de base
6.2 Rondelles plates, écrous et couvercles de protection
6.3 Arrêt de gravier
6.4 Bride libre
6.5 Manchons d’étanchéité
7 SitaTurbo Manchon de raccordement
8 SitaTurbo Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

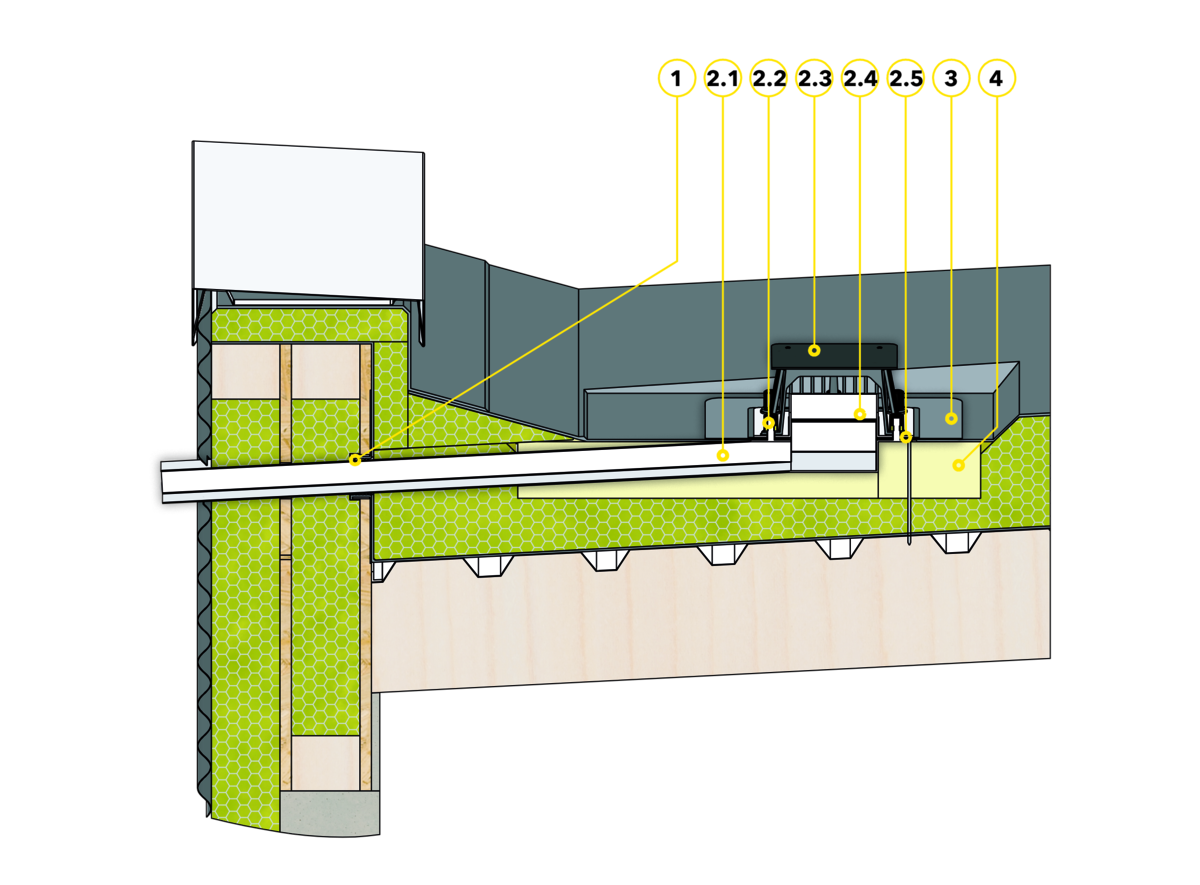

SitaTurbo pour l’évacuation de secours dans une structure non ventilée
1 SitaTurbo Plaque pare-vapeur flexible
SitaTurbo pour l’évacuation de secours se compose de :
2.1 SitaTurbo Corps de base
2.2 Rondelles plates, écrous et couvercles de protection
2.3 Arrêt de gravier avec plaque de recouvrement
2.4 Bride libre de retenue
2.5 Manchons d’étanchéité
3 SitaTurbo Manchon de raccordement
4 SitaTurbo Pièce d’isolation
SitaTurbo pour l’évacuation de secours se compose de :
2.1 SitaTurbo Corps de base
2.2 Rondelles plates, écrous et couvercles de protection
2.3 Arrêt de gravier avec plaque de recouvrement
2.4 Bride libre de retenue
2.5 Manchons d’étanchéité
3 SitaTurbo Manchon de raccordement
4 SitaTurbo Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
