SitaTurbo

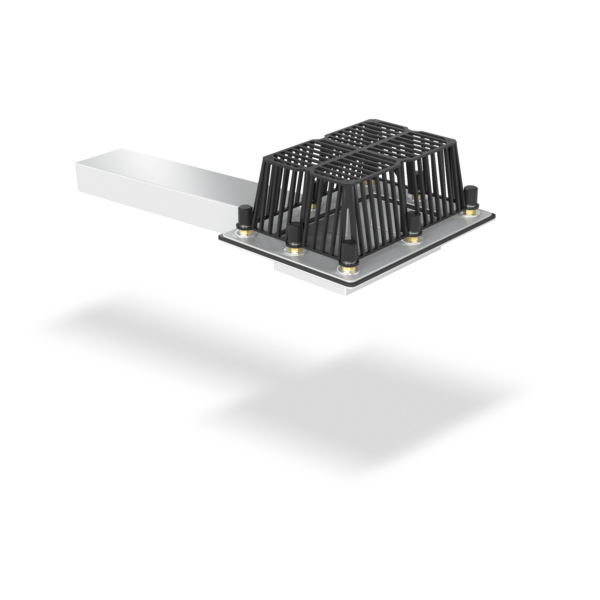

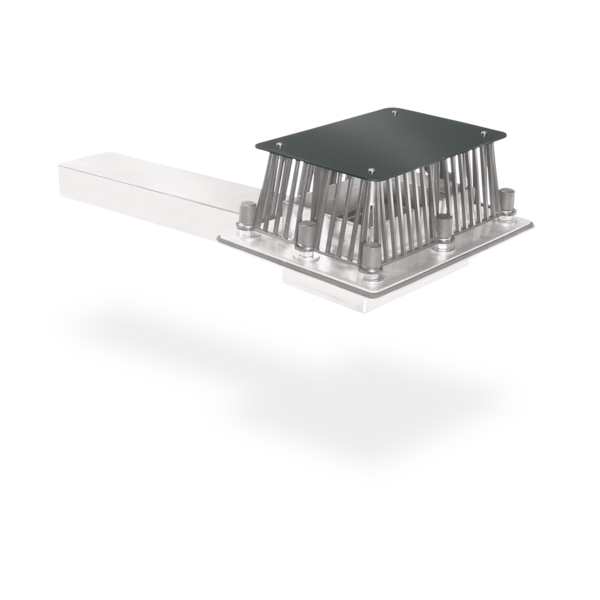

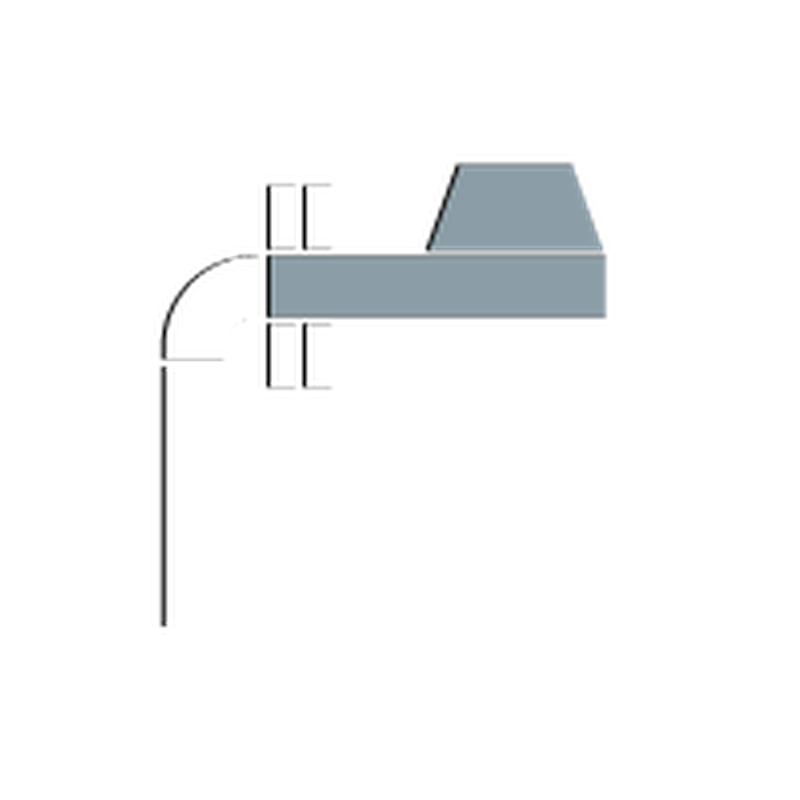

Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Повышенная пропускная способность

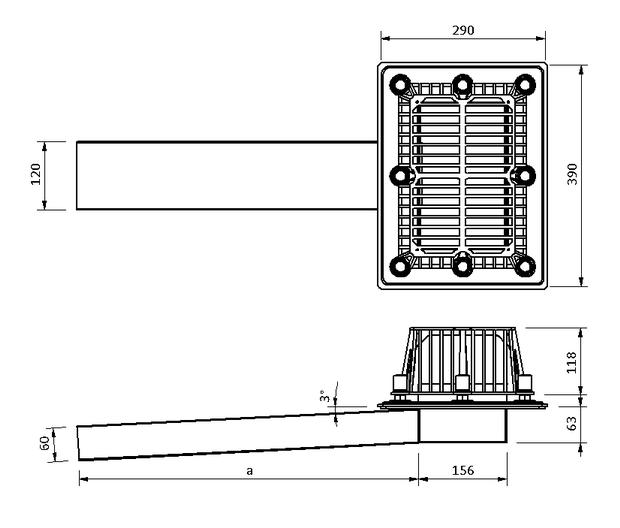

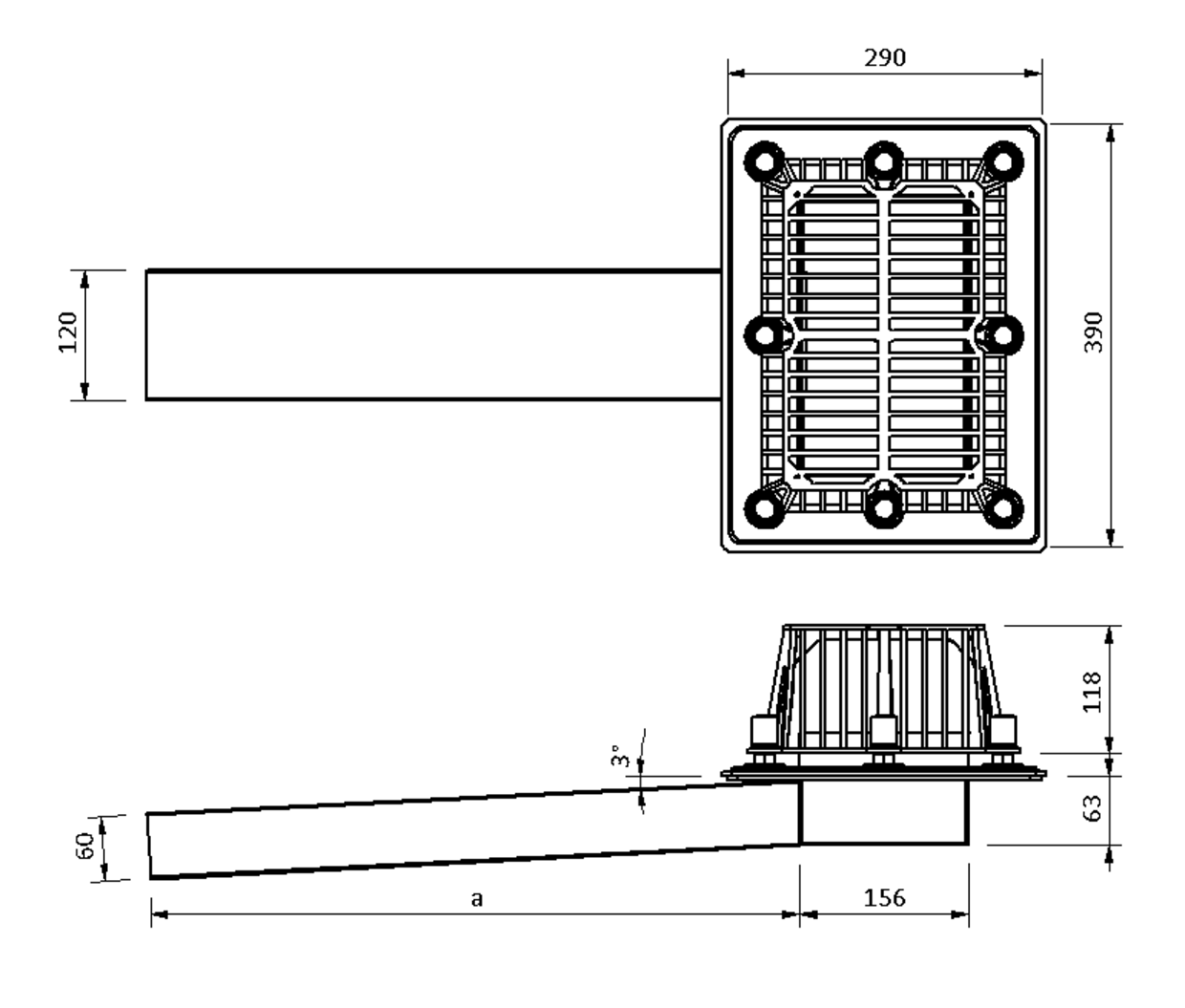

Технический чертеж
| Проем / установочное отверстие (мм) | Поперечное сечение патрубка (мм х мм) | a (мм) |
|---|---|---|
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 2000 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Парапетная воронка SitaTurbo из нержавеющей стали, номер материала 1.4301, согласно DIN EN 1253-2. Пропускная способность в качестве перелива 5,0 л/с при высоте подпора 65 мм и 8,7 л/с при высоте подпора 35 мм с подключенным стояком длиной 4,0 м, DN/OD 100/110 мм, с резьбовой фланцевой конструкцией согласно DIN 18195. С плоским съемным фланцем или подпорным фланцем и двумя уплотнительными манжетами для зажима битумной, полимерной или каучуковой гидроизоляции. С восемью приваренными резьбовыми штифтами на фланце воронки, из нержавеющей стали M12, латунными гайками, защитными колпачками, подкладными шайбами и листвоуловителем, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 120 x 60 | 0.6 | 1.5 | 2.3 | 3 | 3.6 | 3.9 | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.8 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |

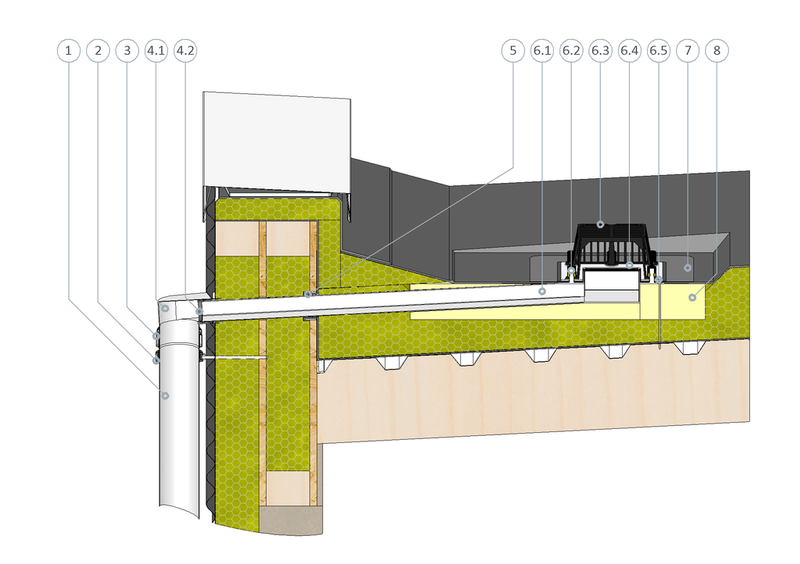

SitaTurbo для основного водостока в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo в составе:

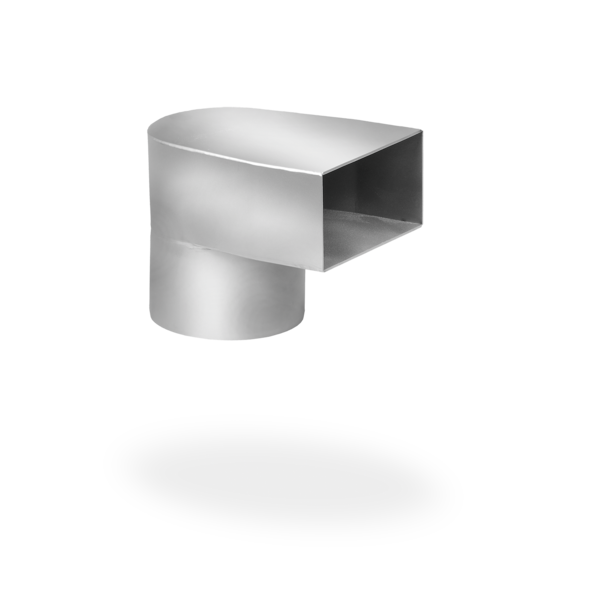

4.1 Переходник на круглый стояк
4.2 Пластинчатое уплотнение

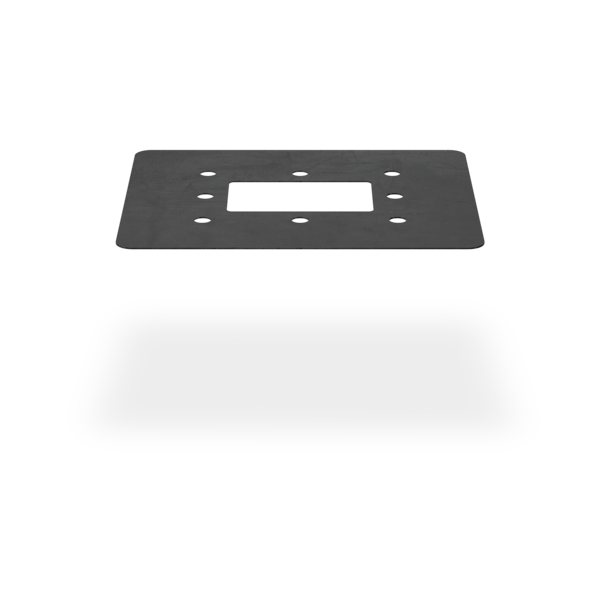

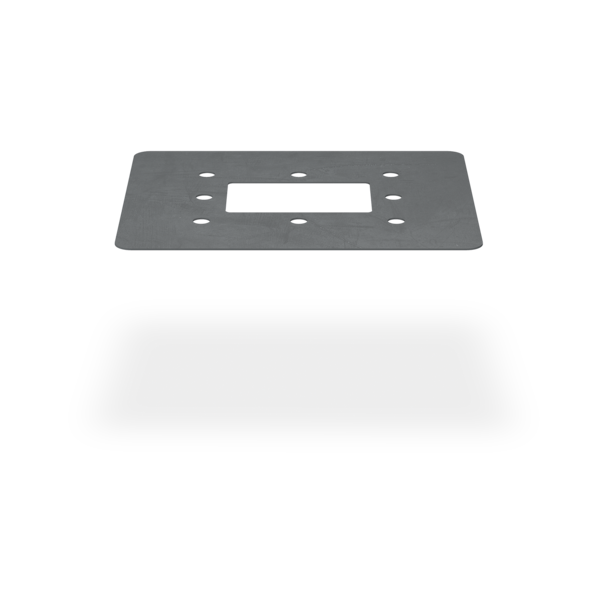

5 Фасадная пластина SitaTurbo
6 Пароизоляционная плата SitaTurbo flex

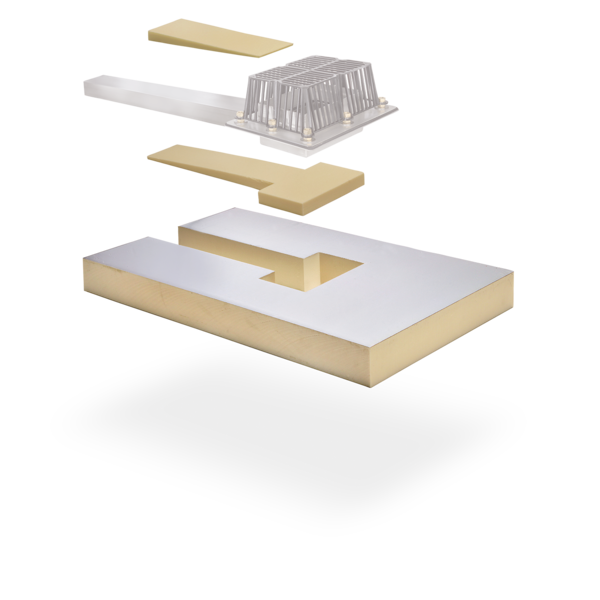

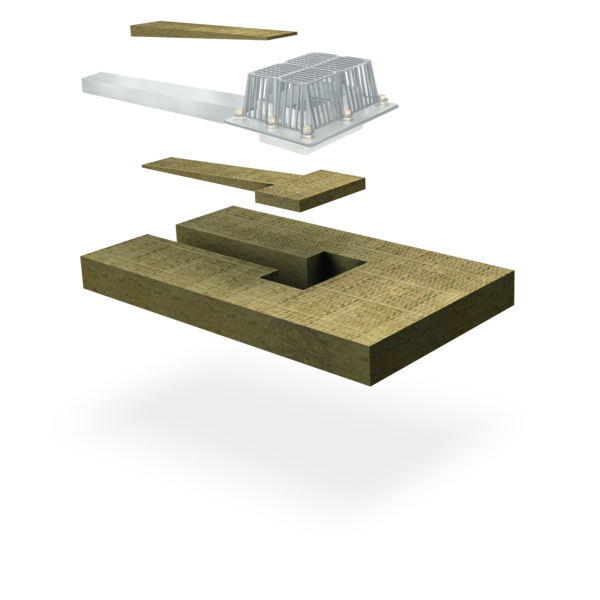

7 Изоляционная плита SitaTurbo
SitaTurbo состоит из:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты

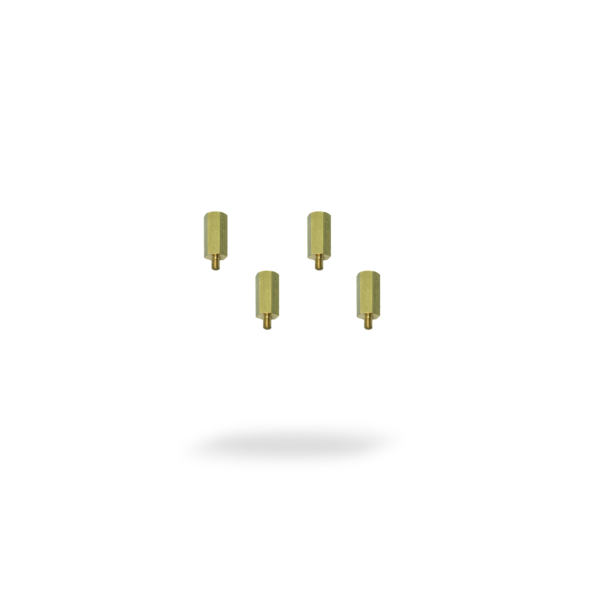

8.3 Подкладные шайбы, гайки и защитные колпачки

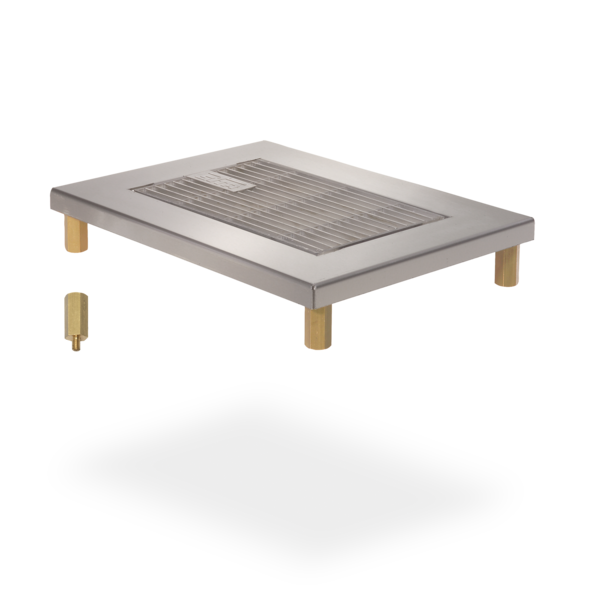

8.4 Съемный фланец
8.5 Листвоуловитель

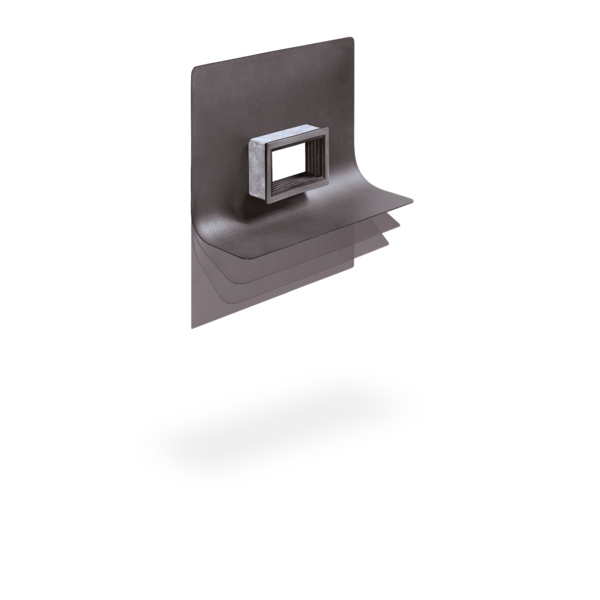

9 Соединительная манжета SitaTurbo
10 Ревизия SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo в составе:
4.1 Переходник на круглый стояк
4.2 Пластинчатое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плата SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo состоит из:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Съемный фланец
8.5 Листвоуловитель
9 Соединительная манжета SitaTurbo
10 Ревизия SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

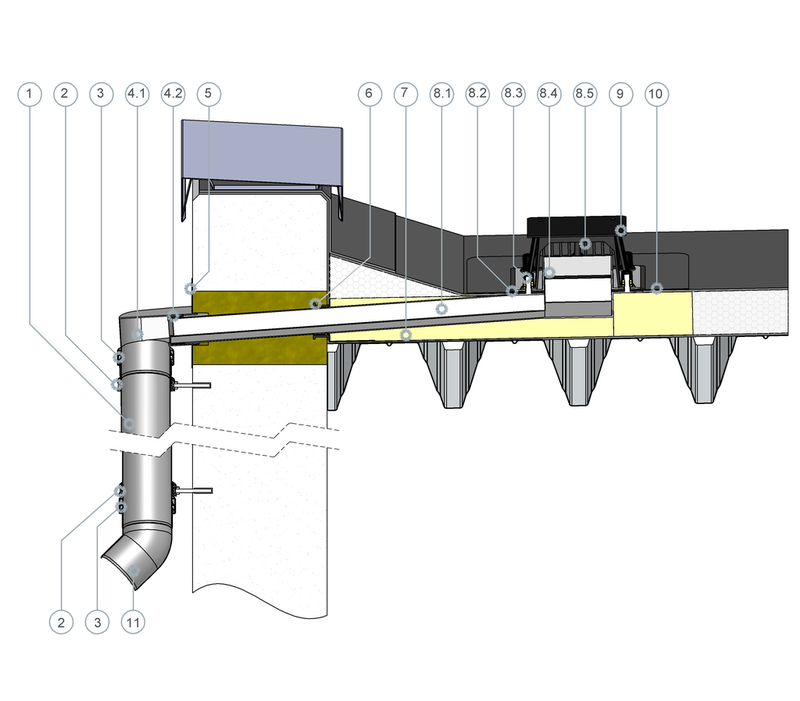

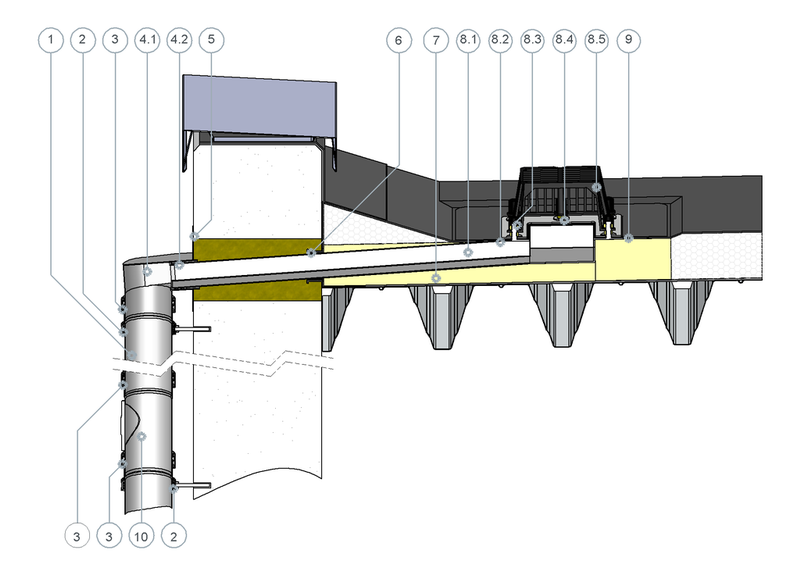

SitaTurbo для системы аварийного водостока со стояком в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Пластинчатое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo для аварийного водостока, состоит из следующих элементов:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Подпорный съемный фланец
8.5 Листвоуловитель
9 Крышка SitaTurbo
10 Соединительный фартук SitaTurbo
11 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник на стояковую трубу круглого сечения
4.2 Пластинчатое уплотнение
5 Фасадная пластина SitaTurbo
6 Пароизоляционная плита SitaTurbo flex
7 Изоляционная плита SitaTurbo
SitaTurbo для аварийного водостока, состоит из следующих элементов:
8.1 Корпус SitaTurbo
8.2 Уплотнительные манжеты
8.3 Подкладные шайбы, гайки и защитные колпачки
8.4 Подпорный съемный фланец
8.5 Листвоуловитель
9 Крышка SitaTurbo
10 Соединительный фартук SitaTurbo
11 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaTurbo для основного водостока в невентилируемой кровле для промышленных кровель
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник SitaTurbo на стояковую трубу круглого сечения
4.2 Переходник SitaTurbo с пластинчатым уплотнением
5 Пароизоляционная плита SitaTurbo Flex
SitaTurbo состоит из:
6.1 Корпус SitaTurbo
6.2 Подкладные шайбы, гайки и защитные колпачки
6.3 Листвоуловитель
6.4 Съемный фланец
6.5 Уплотнительные манжеты
7 Соединительный фартук SitaTurbo
8 Изоляционная плита SitaTurbo
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
Переходник SitaTurbo, состоит из следующих элементов:
4.1 Переходник SitaTurbo на стояковую трубу круглого сечения
4.2 Переходник SitaTurbo с пластинчатым уплотнением
5 Пароизоляционная плита SitaTurbo Flex
SitaTurbo состоит из:
6.1 Корпус SitaTurbo
6.2 Подкладные шайбы, гайки и защитные колпачки
6.3 Листвоуловитель
6.4 Съемный фланец
6.5 Уплотнительные манжеты
7 Соединительный фартук SitaTurbo
8 Изоляционная плита SitaTurbo
Невентилируемая кровля согласно общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

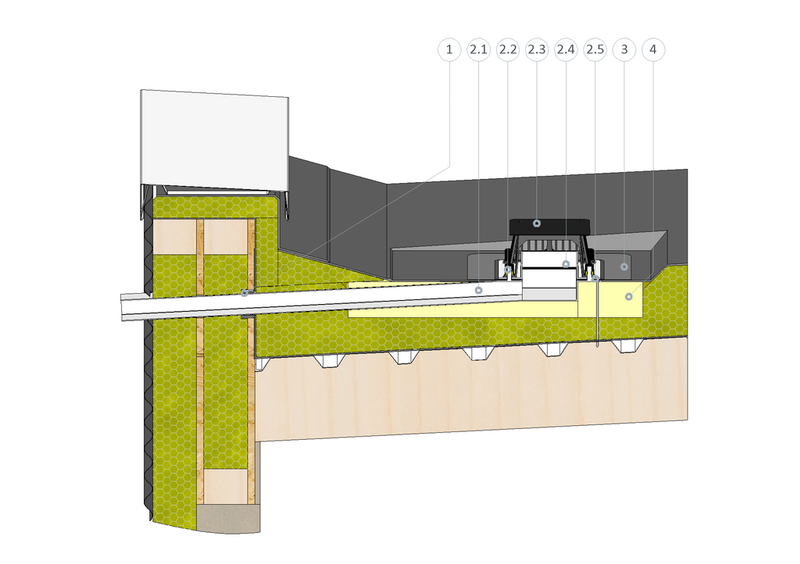

SitaTurbo для аварийного водостока в невентилируемой кровле
1 Пароизоляционная плита SitaTurbo Flex
SitaTurbo для аварийного водостока, состоит из следующих элементов:
2.1 Корпус SitaTurbo
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Листвоуловитель с крышкой
2.4 Подпорный съемный фланец
2.5 Уплотнительные манжеты
3 Соединительная манжета SitaTurbo
4 Изоляционная плита SitaTurbo
SitaTurbo для аварийного водостока, состоит из следующих элементов:
2.1 Корпус SitaTurbo
2.2 Подкладные шайбы, гайки и защитные колпачки
2.3 Листвоуловитель с крышкой
2.4 Подпорный съемный фланец
2.5 Уплотнительные манжеты
3 Соединительная манжета SitaTurbo
4 Изоляционная плита SitaTurbo
Невентилируемая кровля согласно общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
