SitaCompact
Balkon- und Terrassengully
- Produkte
-
SitaCompact
-
Balkon- und Terrassengully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Wärmegedämmt

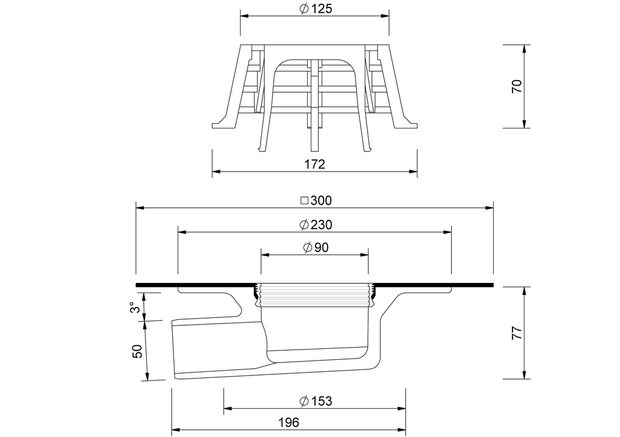

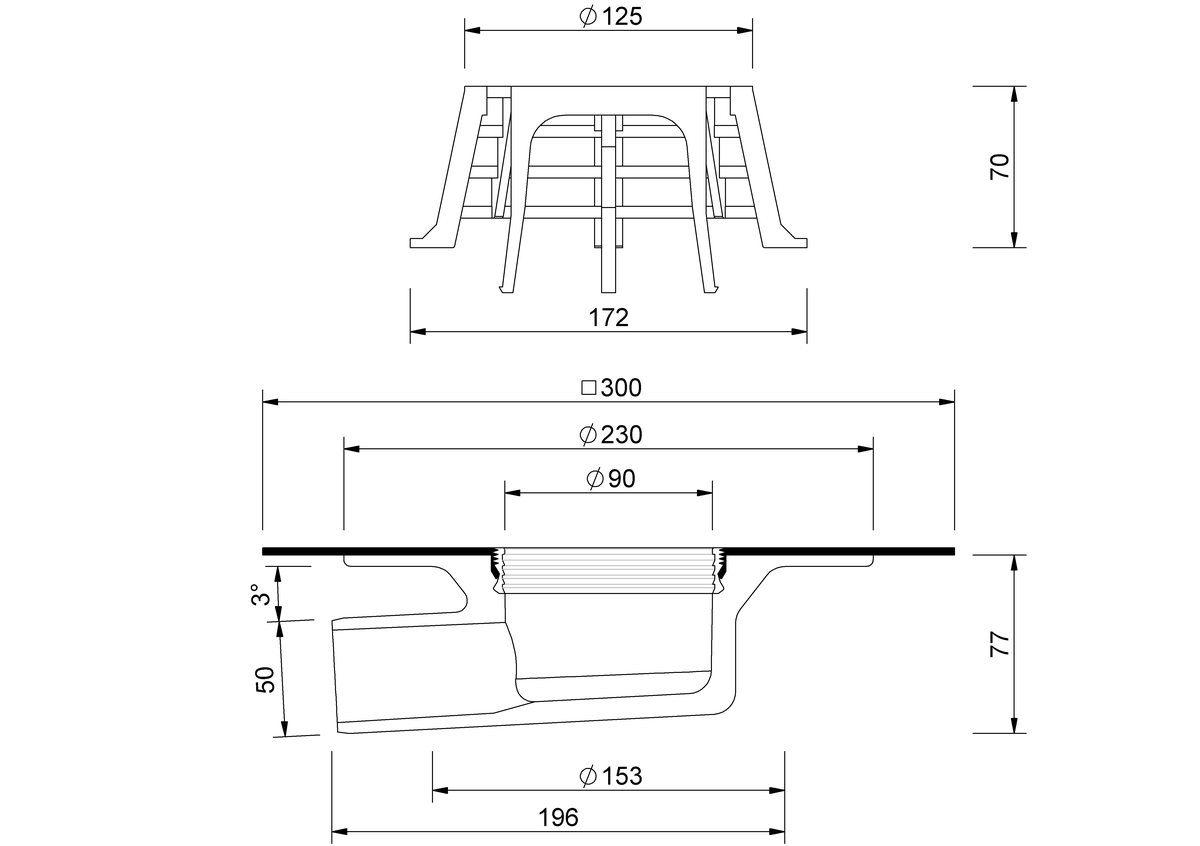

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm) | a (mm) |
|---|---|---|---|
| 50 | 50 | 153 x 250 | 77 |
| 70 | 75 | 153 x 250 | 100 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag]( "SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag")
![SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag]( "SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag")
![Türanschluss mit SitaDrain Klassik und SitaDrain Stichkanal bei Plattenbelag auf Splittbett, SitaCompact für die Hauptentwässerung]( "Türanschluss mit SitaDrain Klassik und SitaDrain Stichkanal bei Plattenbelag auf Splittbett, SitaCompact für die Hauptentwässerung")
![SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett]( "SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett")
![SitaCompact für die Linienentwässerung genutzer Dachflächen]( "SitaCompact für die Linienentwässerung genutzer Dachflächen")
![SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung]( "SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung")
MultiCAD und BIM-Daten
Ausschreiben.de
Downloads
Artikelauswahl
SitaCompact Balkongully, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 50 und DN 70. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfanges. Komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
0,4
0,8
1,1
1,7
2,3
3,1
3,9
4,7
5,4
6
6,5
6,6
6,7
6,7
6,7
6,7
6,7
6,7
6,7
6,7
70
0,5
1,1
1,6
2
2,4
3,3
4,1
4,8
5,5
6,7
7,8
8,9
9,9
9,9
9,9
9,9
9,9
9,9
9,9
9,9
SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain Terra bestehend aus:
5.1 Revisionsrost
5.2 Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain Terra bestehend aus:
5.1 Revisionsrost
5.2 Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Türanschluss mit SitaDrain Klassik und SitaDrain Stichkanal bei Plattenbelag auf Splittbett, SitaCompact für die Hauptentwässerung
SitaDrain Terra bestehend aus:
1.1 Rahmen
1.2 höhenverstellbaren Gummifüßen
1.3 Revisionsrost
2 SitaDrain Kiesleiste
3 SitaCompact, abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain Klassik bestehend aus:
9.1 Rahmen
9.2 höhenverstellbaren Gummifüßen
9.3 Revisionsrost
1.1 Rahmen
1.2 höhenverstellbaren Gummifüßen
1.3 Revisionsrost
2 SitaDrain Kiesleiste
3 SitaCompact, abgewinkelt
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaDrain Stichkanal
6 SitaPipe Edelstahl Rohr
7 SitaPipe Edelstahl Bogen
8 SitaMore Dampfsperrplatte flex
SitaDrain Klassik bestehend aus:
9.1 Rahmen
9.2 höhenverstellbaren Gummifüßen
9.3 Revisionsrost
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett
1 SitaCompact Dämmkörper Gully
2 SitaCompact, senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtung
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
2 SitaCompact, senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtung
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
Nicht belüfteter Dachaubaumit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact für die Linienentwässerung genutzer Dachflächen
1 SitaPipe Edelstahl Rohr
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact senkrecht
4 SitaCompact Flachrost
SitaCompact Balkonaufsatz bestehend aus:
5.1 Gittereinlasssieb
5.2 Balkonaufsatzgehäuse
5.3 Endrost Linienentwässerung
6 SitaPipe Edelstahl Rohrschelle
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact senkrecht
4 SitaCompact Flachrost
SitaCompact Balkonaufsatz bestehend aus:
5.1 Gittereinlasssieb
5.2 Balkonaufsatzgehäuse
5.3 Endrost Linienentwässerung
6 SitaPipe Edelstahl Rohrschelle
Dachaufbau 1 nach den aaRdT mit:
- Flüssigkunststoff
- Unterkonstruktion
- Plattenbelag
- Schutzmatte
- Abdichtung
- Unterkonstruktion
SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung
1 SitaCompact Dämmkörper
2 SitaCompact Balkongully
SitaCompact Balkonaufsatz bestehend aus:
3.1 Endrost
3.2 Höhenausgleichsstück
3.3 Gittereinlasssieb
2 SitaCompact Balkongully
SitaCompact Balkonaufsatz bestehend aus:
3.1 Endrost
3.2 Höhenausgleichsstück
3.3 Gittereinlasssieb
Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaCompact.pdfAutoCAD
DWG EB_SitaCompact_im_nicht_beluefteten_Dachaufbau_mit_Platten_auf_Stelzlager.DWG DWG EB_SitaCompact_NE_mit_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Platten_auf_Stelzlager.DWG DWG EB_SitaCompact_abgewinkelt_HE_Balkon_Terrasse_und_Tueranschluss_Bereich_2.DWG DWG EB_SitaCompact_HE_Balkon_Terrasse_Bereich1.DWG DWG EB_SitaCompact_fuer_genutzte_Dachflaechen_mit_Linienentwaesserung.DWG DWG EB_SitaCompact_HE_mit_Balkonaufsatz_bei_Plattenbelag_auf_Splittbett_ohne_Waermedaemmung.DWG ZIP SitaCompact_DWG_zip.zipEinbaubeispiele
PDF SitaCompact_im_nicht_beluefteten_Dachaufbau_mit_SitaCompact_Balkonaufsatz_und_Plattenbelag_de.pdf PDF SitaCompact_mit_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag.pdf PDF SitaCompact_fuer_die_Hauptentwaesserung_bei_Plattenbelag_auf_Splittbett_Tueranschluss_SitaDrain_Klassik.pdf PDF SitaCompact_fuer_die_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau_bei_Plattenbelag_im_Splittbett.pdf PDF SitaCompact_fuer_die_Linienentwaesserung_genutzer_Dachflaechen.pdf PDF SitaCompact_fuer_die_Hauptentwaesserung_mit_Balkonaufsatz_bei_Plattenbelag_auf_Splittbett_ohne_Waermedaemmung.pdfEinbauanleitung
PDF Einbauanleitung_SitaCompact.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
