SitaCompact
Balkon- und Terrassengully
- Produkte

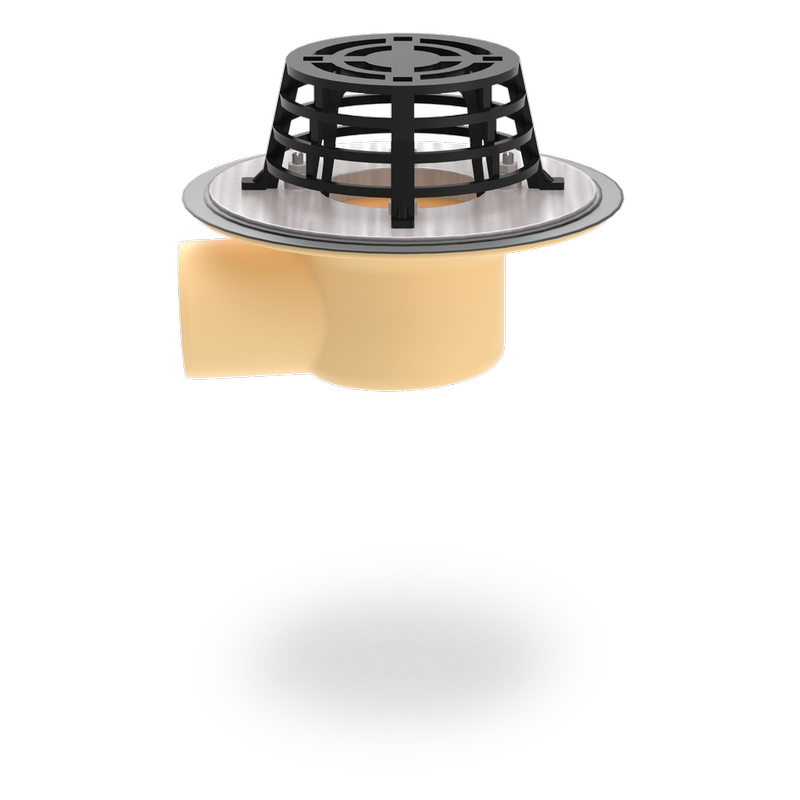

SitaCompact
Balkon- und Terrassengully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Wärmegedämmt

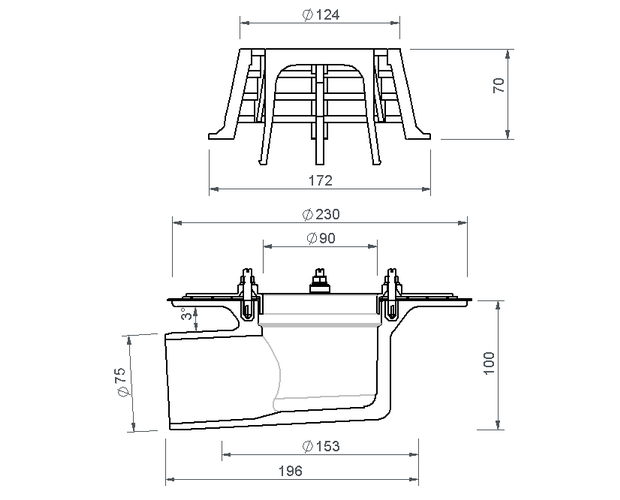

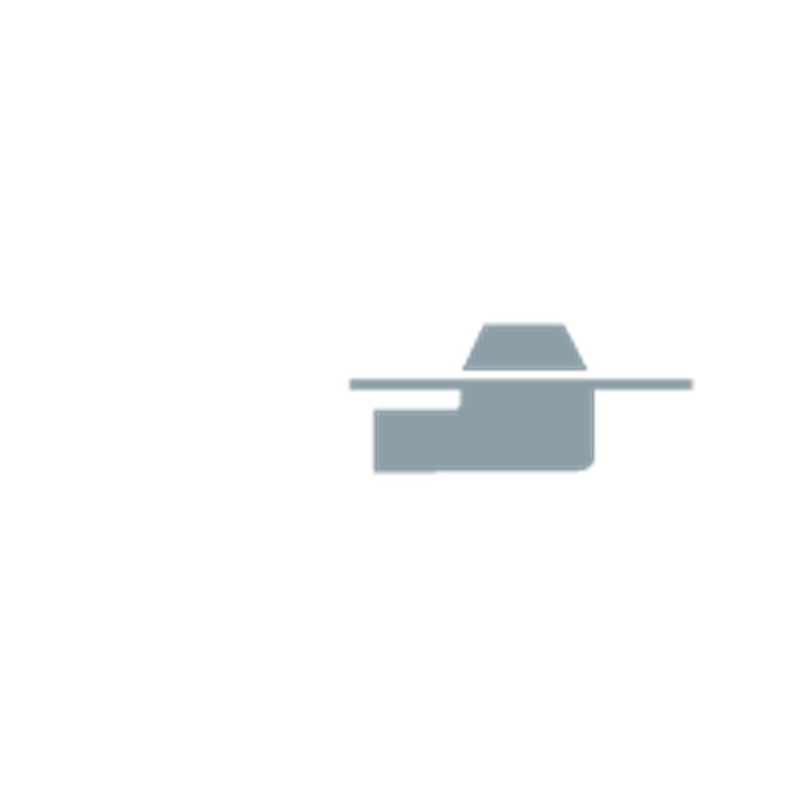

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) |
|---|---|---|
| 70 | 75 | 153 x 250 |
SitaCompact Schraubflansch Balkongully, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 70. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung. Mit Schraubflansch aus Aluminium zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen und eingeschäumtem Aluminiumring mit vier Gewindehülsen M6 zur Aufnahme der beiliegenden Gewindestifte, mit Sechskantmuttern und Unterlegscheiben. Komplett inklusive Kiesfang und zwei Dichtmanschetten, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2 | 2.4 | 3.3 | 4.1 | 4.8 | 5.5 | 6.7 | 7.8 | 8.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 | 9.9 |
SitaCompact Schraubflansch für die Hauptentwässerung im nicht belüfteten Dachaufbau
SitaCompact Schraubflansch senkrecht bestehend aus:
2.1 Grundkörper
2.2 Dichtmanschetten und Schraubflansch
2.3 Kiesfang
SitaCompact Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Grundkörper
3.3 Dichtring
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaCompact | Artikel Nr. | |||
|---|---|---|---|---|
Schraubflansch abgewinkelt DN 70 | ||||
| DN 70 | Schraubflansch | 191499 | Zum Produkt |
