SitaIndra
Attikagully ohne Kiesfang
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

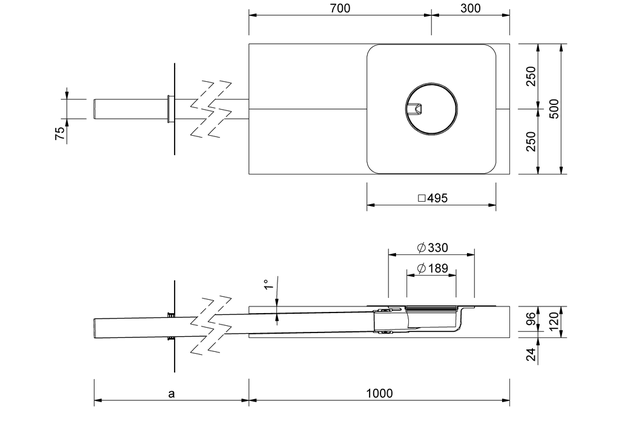

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaIndra_mit_SitaMore_Anstauring_und_SitaRetention_Gruendachschacht_im_Retentionsdach.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_mit_Platten_auf_Stelzlager.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_im_Splittbett_auf_Dainage.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_mit_Platten_und_Stichkanal_im_Splittbett.DWG
DWG
PDF SitaIndra_mit_SitaMore_Anstauring_und_SitaRetention_Gruendachschacht_im_Retentionsdach.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_auf_Stelzlager.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_mit_Platten_im_Splittbett_auf_Drainage.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_mit_Platten_und_Stichkanal_im_Splittbett.pdf
Artikelauswahl

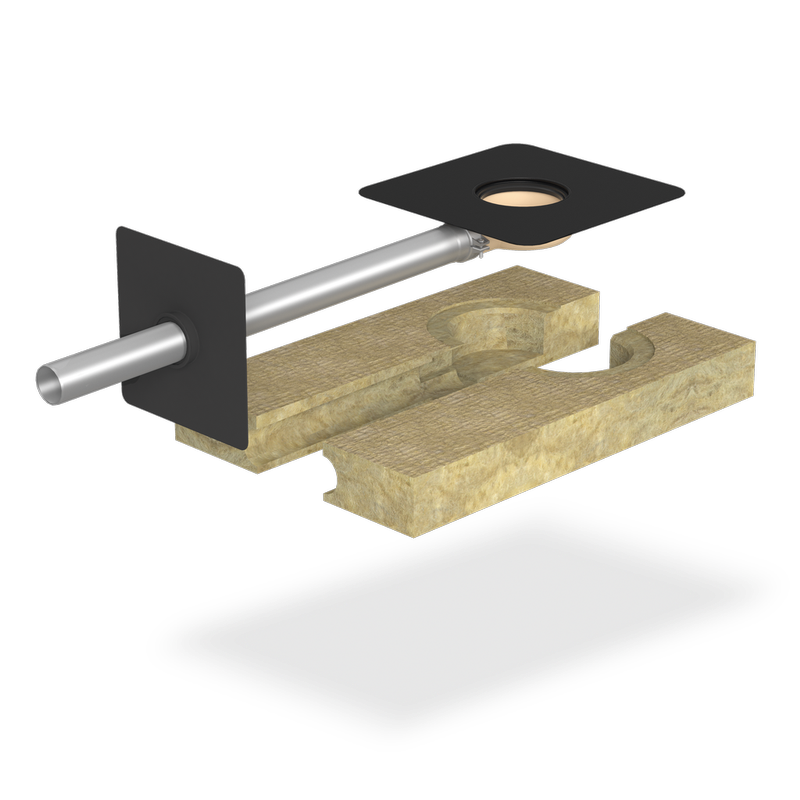

SitaIndra ohne Kiesfang, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 70, mit Anschlussrohr und Sicherungsschelle aus Edelstahl, Dampfsperrplatte flex zum sicheren Anschluss an die Dampfsperre, zweiteiligem Dämmkörper aus Mineralwolle mit einer Wärmeleitfähigkeit lambda=0,04 W/mK und einer Druckfestigkeit von 70 kPa, in der Größe 500 x 1000 x 120 mm. Mit großer eingeschäumter Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette. Nur in Kombination mit einem Aufsatzbauteil (z.B. Kiesfang, Anstauelement, etc.) zur Verhinderung des Eintrages von Fremdkörpern in die Rohrleitung zu verwenden, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stutzenlänge | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 1,5 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 2,0 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stutzenlänge | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |
| 2,0 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |
| 1,5 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |

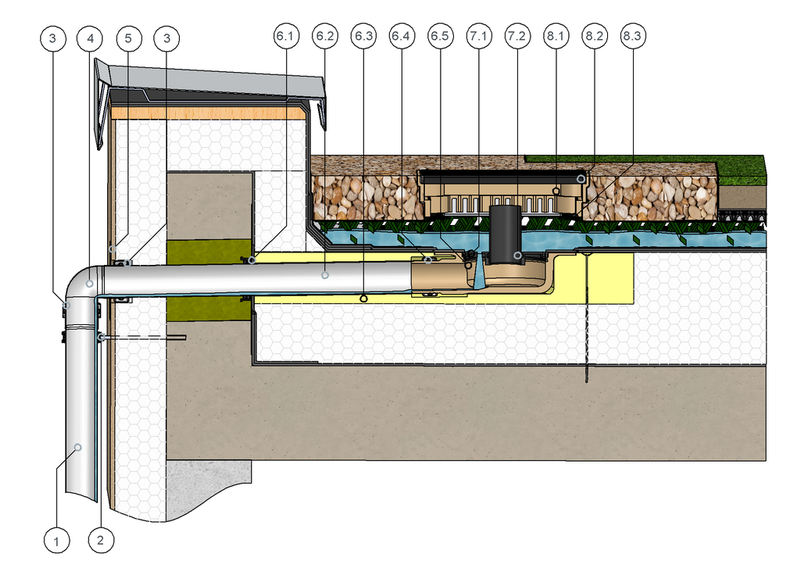

SitaIndra ohne Kiesfang mit SitaRetention Fix im nicht belüfteten Dachaufbau mit Retentions-Gründach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

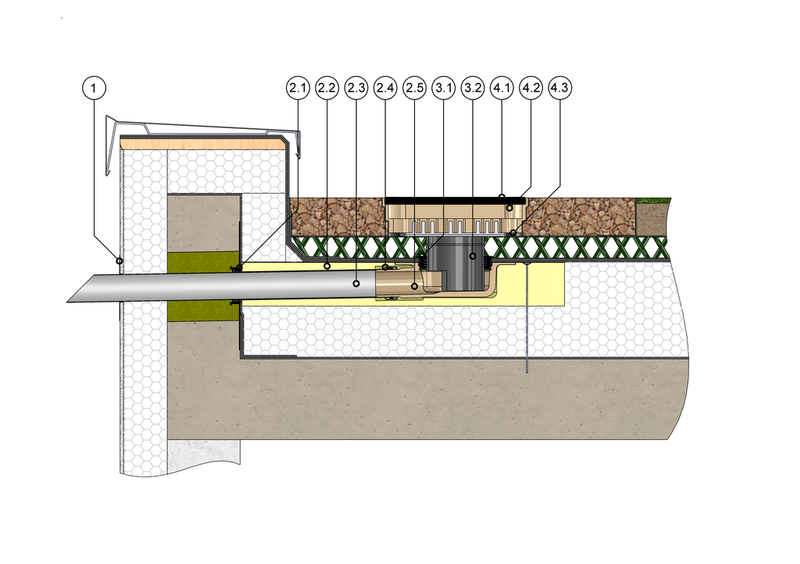

SitaIndra ohne Kiesfang mit SitaMore Anstauring im nicht belüfteten Dachaufbau
1 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
2.1 SitaMore Dampfsperrplatte flex
2.2 SitaPipe Edelstahl Rohr
2.3 SitaIndra Dämmkörper
2.4 SitaPipe Edelstahl Sicherungsschelle
2.5 SitaIndra Grundkörper
SitaMore Anstauring bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Gründachschacht bestehend aus:
4.1 geschlossene Abdeckung
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
SitaIndra ohne Kiesfang bestehend aus:
2.1 SitaMore Dampfsperrplatte flex
2.2 SitaPipe Edelstahl Rohr
2.3 SitaIndra Dämmkörper
2.4 SitaPipe Edelstahl Sicherungsschelle
2.5 SitaIndra Grundkörper
SitaMore Anstauring bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Gründachschacht bestehend aus:
4.1 geschlossene Abdeckung
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsdach und Dachaufbau nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
1 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
2.1 Dampfsperrplatte flex
2.2 Dämmkörper
2.3 Rohr
2.4 Sicherungsschelle
2.5 Grundkörper mit Wunschanschlussmanschette
SitaMore Anstauring bestehend aus:
3.1 Anstauring
3.2 Dichtring
SitaDrain® Terra bestehend aus:
4.1 Revisionsrost
4.2 Rahmen
4.3 höhenverstellbare Gummimetallpuffer
SitaIndra ohne Kiesfang bestehend aus:
2.1 Dampfsperrplatte flex
2.2 Dämmkörper
2.3 Rohr
2.4 Sicherungsschelle
2.5 Grundkörper mit Wunschanschlussmanschette
SitaMore Anstauring bestehend aus:
3.1 Anstauring
3.2 Dichtring
SitaDrain® Terra bestehend aus:
4.1 Revisionsrost
4.2 Rahmen
4.3 höhenverstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten im Splittbett auf Drainage
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
SitaIndra ohne Kiesfang bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain Stichkanal
2 SitaMore Dichtmanschette für WDVS
SitaIndra ohne Kiesfang bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain Stichkanal
Nicht belüfteter Dachaufbau mit Plattenbelag auf Drainage mit:
- Plattenbelag
- Splittbett
- Drainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten und Stichkanal im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
SitaIndra ohne Kiesfang bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
2 SitaMore Dichtmanschette für WDVS
SitaIndra ohne Kiesfang bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag im Splittbett
- Drainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

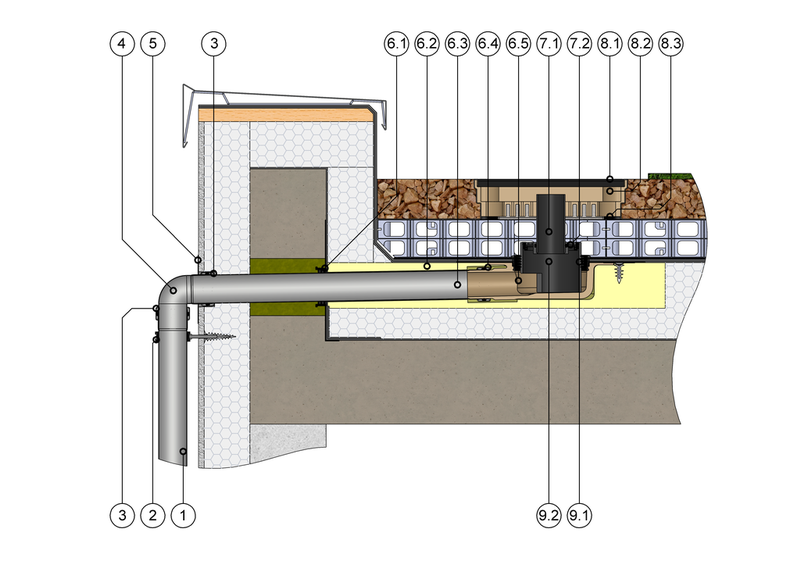

SitaIndra ohne Kiesfang mit SitaRetention Gründachschacht, SitaMore Anstauring und SitaRetention Fix im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper mit Wunschanschlussmanschette
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper mit Wunschanschlussmanschette
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
