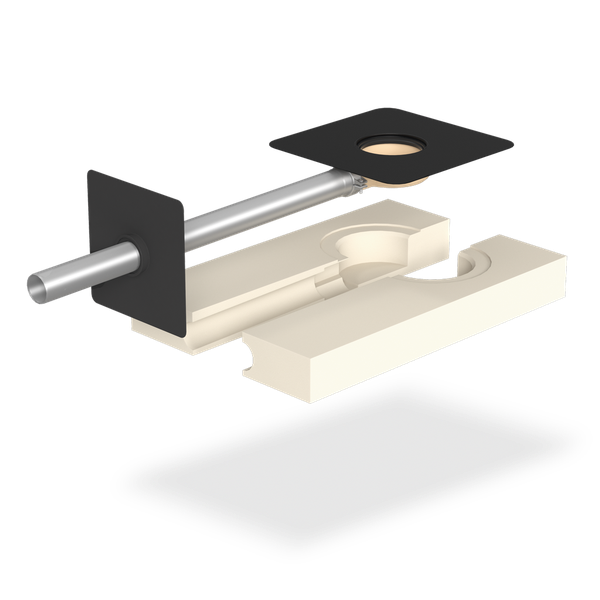

SitaIndra
Attikagully Gründach
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG EB_SitaIndra_mit_SitaRetention_Gruendachschacht_NE_bei_Retention_im_nicht_beluefteten_Dachaufbau.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_mit_Platten_auf_Stelzlager.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_mit_Platten_im_Splittbett_auf_Drainage.DWG
DWG EB_SitaIndra_mit_SitaMore_Anstauring_mit_Platten_und_Stichkanal_im_Splittbett.DWG
DWG EB_SitaIndra_Gruendach_mit_SitaRetention_Gruendachschacht_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.DWG
PDF SitaIndra_Gruendach_mit_SitaRetention_Anstauelement_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_auf_Stelzlager.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Platten_im_Splittbett_auf_Drainage.pdf
PDF SitaIndra_mit_SitaMore_Anstauring_im_nicht_beluefteten_Dachaufbau_mit_Platten_und_Stichkanal_im_Splittbett.pdf
PDF SitaIndra_Gruendach_mit_SitaMore_Anstauring_und_SitaRetention_Fix_im_nicht_bel_Dachaufbau.pdf
Artikelauswahl
SitaIndra Gründach, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 70, mit Anschlussrohr und Sicherungsschelle aus Edelstahl, Dampfsperrplatte flex zum sicheren Anschluss an die Dampfsperre, zweiteiligem Dämmkörper aus Polyurethan mit einer Wärmeleitfähigkeit lambda=0,0249 W/mK und einer Druckfestigkeit von 200 kPa, in der Größe 500 x 1000 x 120 mm. Zur Entwässerung von Retentionsdächern, mit großer eingeschäumter Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur eventuellen Aufnahme des Anstauelements oder Retentionsbauteils, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 1,5 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
| 2,0 Meter | 0.8 | 1.9 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 2,0 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |
| 1,0 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |
| 1,5 Meter | 0.8 | 1.9 | 2.9 | 4 | 5.1 | 7.5 | 9.9 | 11.6 | 13.2 | 14.2 | 15.2 | 15.4 | 15.4 | - | - | - | - | - | - | - |
SitaIndra Gründach mit SitaRetention Fix im nicht belüfteten Dachaufbau mit Retentions-Gründach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaIndra Gründach mit SitaRetention Anstauelement im nicht belüfteten Dachaufbau
SitaIndra Gründach bestehend aus:
1.1 SitaMore Dampfsperrplatte flex
1.2 SitaPipe Edelstahl Rohr
1.3 SitaIndra Dämmkörper
1.4 SitaPipe Edelstahl Sicherungsschelle
1.5 SitaIndra Grundkörper
SitaRetention Anstauelement bestehend aus:
2.1 höhenverstellbare Gummimetallpuffer
2.2 Grundkörper
2.3 Winkeldichtring
SitaRetention Gründachschacht bestehend aus:
3.1 Grundkörper
3.2 geschlossene Abdeckung
3.3 höhenverstellbare Gummimetallpuffer
1.1 SitaMore Dampfsperrplatte flex
1.2 SitaPipe Edelstahl Rohr
1.3 SitaIndra Dämmkörper
1.4 SitaPipe Edelstahl Sicherungsschelle
1.5 SitaIndra Grundkörper
SitaRetention Anstauelement bestehend aus:
2.1 höhenverstellbare Gummimetallpuffer
2.2 Grundkörper
2.3 Winkeldichtring
SitaRetention Gründachschacht bestehend aus:
3.1 Grundkörper
3.2 geschlossene Abdeckung
3.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsdach und Dachaufbau nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
1 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
2.1 SitaMore Dampfsperrplatte flex
2.2 SitaIndra Dämmkörper
2.3 SitaPipe Edelstahl Rohr
2.4 SitaPipe Edelstahl Sicherungsschelle
2.5 SitaIndra Grundkörper
SitaMore Anstauring bestehend aus:
3.1 Anstauring
3.2 Dichtring
SitaDrain® Terra bestehend aus:
4.1 Revisionsrost
4.2 Rahmen
4.3 höhenverstellbare Gummimetallpuffer
SitaIndra Gründach bestehend aus:
2.1 SitaMore Dampfsperrplatte flex
2.2 SitaIndra Dämmkörper
2.3 SitaPipe Edelstahl Rohr
2.4 SitaPipe Edelstahl Sicherungsschelle
2.5 SitaIndra Grundkörper
SitaMore Anstauring bestehend aus:
3.1 Anstauring
3.2 Dichtring
SitaDrain® Terra bestehend aus:
4.1 Revisionsrost
4.2 Rahmen
4.3 höhenverstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten im Splittbett auf Drainage
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau mit Plattenbelag auf Drainage mit:
- Plattenbelag
- Splittbett
- Drainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten und Stichkanal im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra Gründach mit SitaRetention Gründachschacht, SitaMore Anstauring und SitaRetention Fix im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Gründach bestehend aus:
6.1 Dampfsperrplatte flex
6.2 Dämmkörper
6.3 Edelstahl Rohr
6.4 Edelstahl Sicherungsschelle
6.5 Grundkörper
SitaRetention Fix bestehend aus:
7.1 Belüftungsrohr
7.2 Grundplatte mit Befestigungsring
SitaRetention Gründachschacht bestehend aus:
8.1 geschlossene Abdeckung
8.2 Grundkörper
8.3 höhenverstellbare Gummimetallpuffer
SitaMore Anstauring bestehend aus:
9.1 Dichtring
9.2 Anstauring
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
