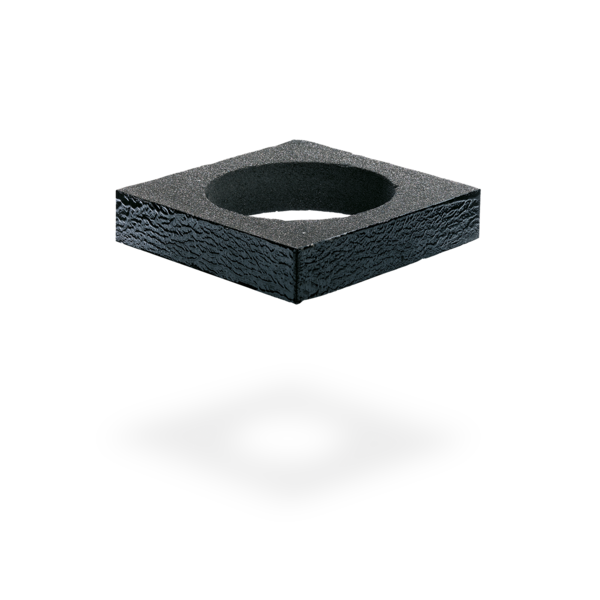

SitaMulti
Dämmkörper Ausgleichsring
Eigenschaften
- Wasserdicht
- Dampfdicht
- Nichtbrennbar
- Schädlingssicher
- Druckfest
- Maßbeständig
- Säurebeständig

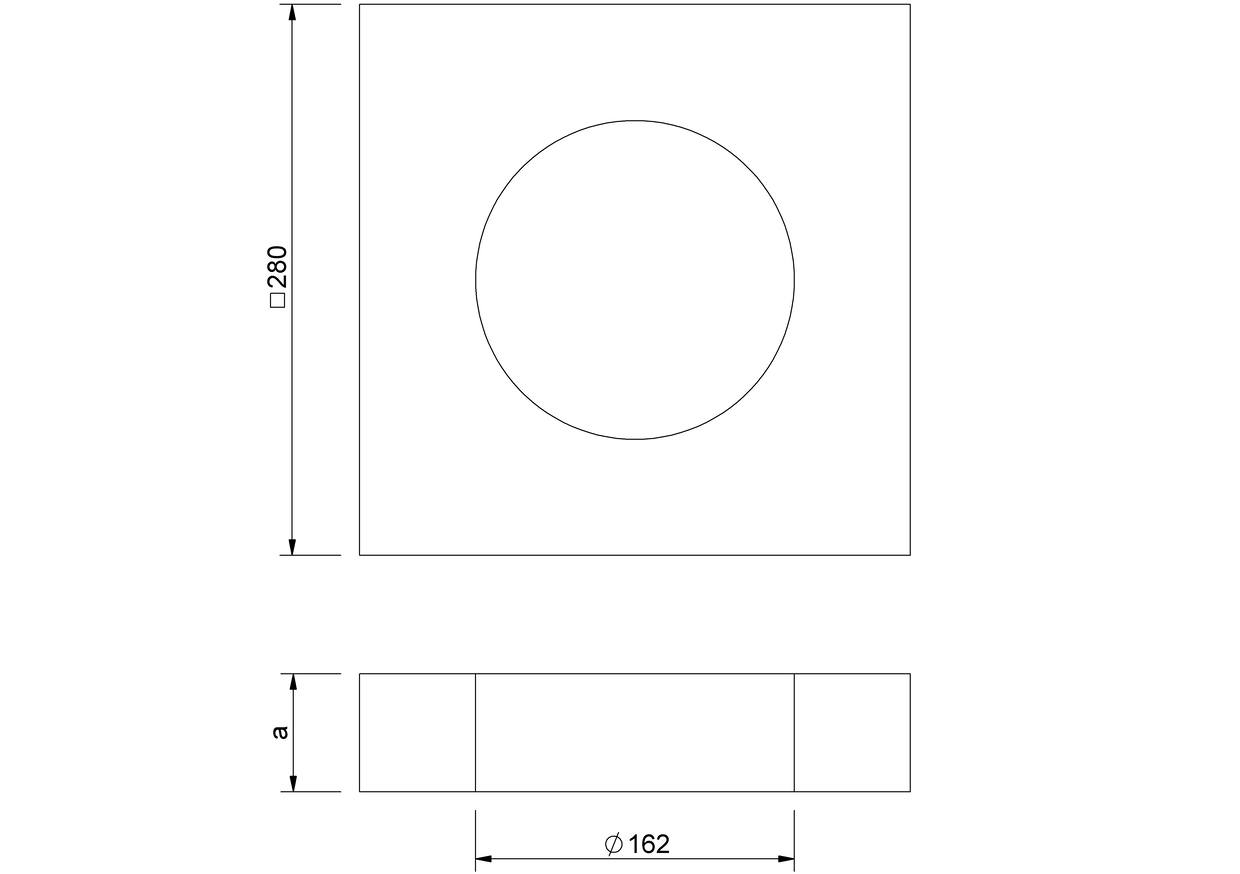

Technische Zeichnung
| a (mm) |
|---|
| 40 |
| 60 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaMulti Ausgleichsring, aus Schaumglas, WLG 050, 40 mm oder 60 mm Höhe. Zur Wärmedämmung des SitaMulti Dachgullys in der Betondecke bei Höhen über 120 mm, liefern und fachgerecht einbauen.
SitaMulti im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaMulti mit SitaMulti Aufsatzrahmen im nicht belüfteten Dachaufbau
1 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag
- Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Gefälleestrich
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaMulti | Artikel Nr. | |||
|---|---|---|---|---|
Dämmkörper Ausgleichsring | ||||
| 40 mm | SitaMulti | E409004 | Zum Produkt | |
| 60 mm | SitaMulti | E409005 | Zum Produkt |
