Variante

SitaTrendy

Gravitaire afvoerkolk

Productkenmerken

Thermisch geïsoleerd
Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

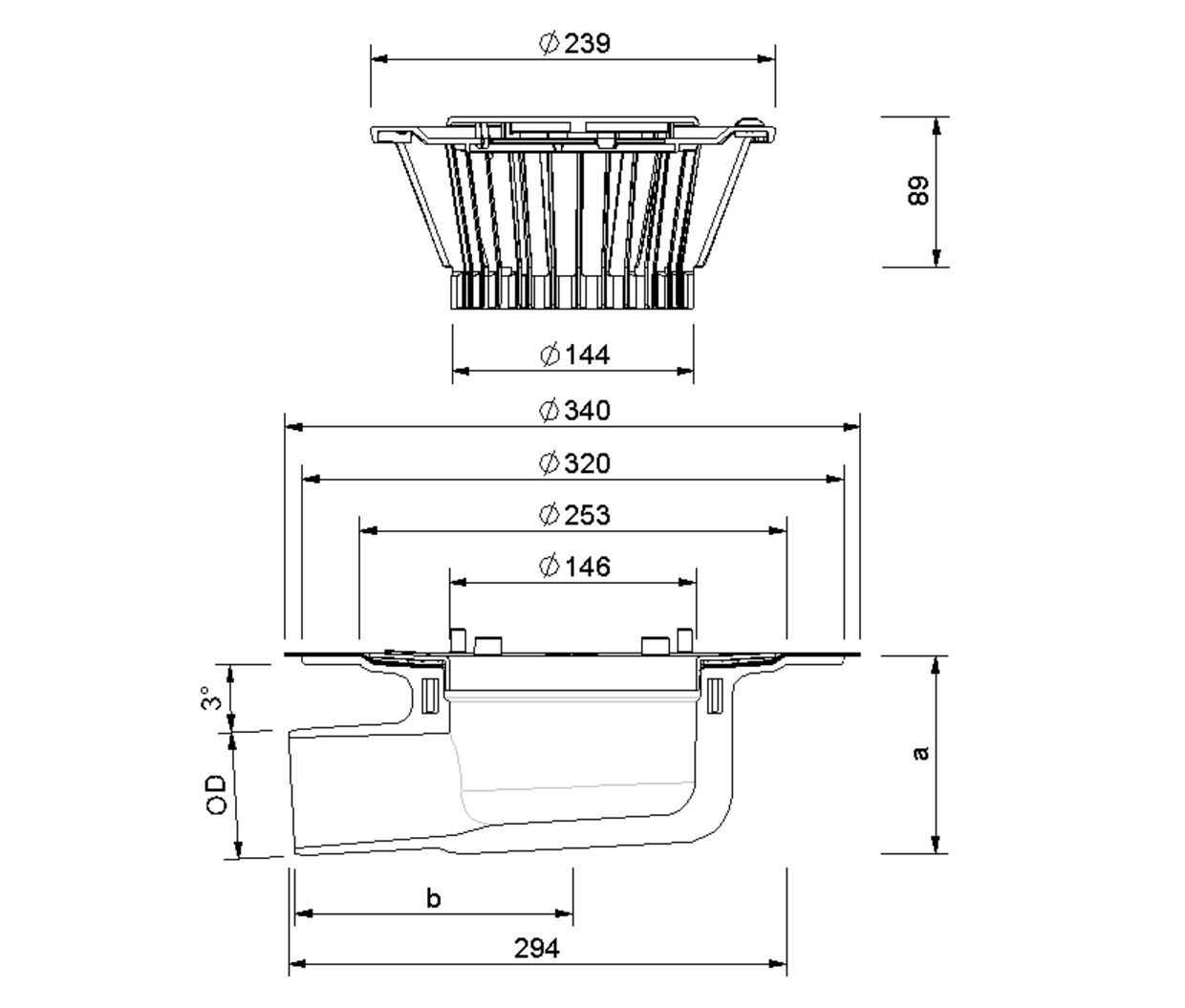

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Uitsparingsmaat (mm x mm)	a (mm)	b (mm)
100	110	250 x 350	153	162
125	125	250 x 420	161	241
70	75	250 x 350	117	165

Prestatiebeschrijving

SitaTrendy schroefflens haaks, uit polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 100 en DN 125. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer, met geprefabriceerde boringen voor bevestiging van het onderdeel in de onderconstructie. Met ingeschuimd verwarmingselement conform NBN 60335-1/2 en 2,0 m lange kabel, direct aansluitbaar op 230 V-voeding voor ca. 10 watt verwarmingsvermogen. Inclusief ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Compleet met grindvang. Geleverd en deskundig ingebouwd.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

Nominale diameter DN

0,5

1,1

1,6

2,6

3,5

4,5

5,4

6,5

7,5

8,5

9,5

10,8

12,1

100

0,5

1,2

1,8

2,7

3,6

4,6

5,6

6,7

7,8

10,2

11,9

13,5

125

0,6

1,5

2,4

3,1

3,8

4,8

5,7

6,8

7,9

9,5

12,4

13,8

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

Nominale diameter DN

1,2

2,2

3,1

4,6

7,5

8,9

10,5

12,6

13,1

13,6

100

1,2

2,3

3,3

4,7

7,5

10,5

11,9

14,5

19,9

22,8

Installatievoorbeelden

SitaTrendy voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaTrendy isolatieblok voor verhogingselement

SitaTrendy schroefflens verhogingselement bestaande uit:
3.1 Afdichtslabben en schroefflens
3.2 Afdichtring
3.3 Afvoerelement

SitaTrendy verticaal bestaande uit:
4.1 Afvoerelement
4.2 Bladvanger

5 SitaTrendy isolatie-element dakkolk

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

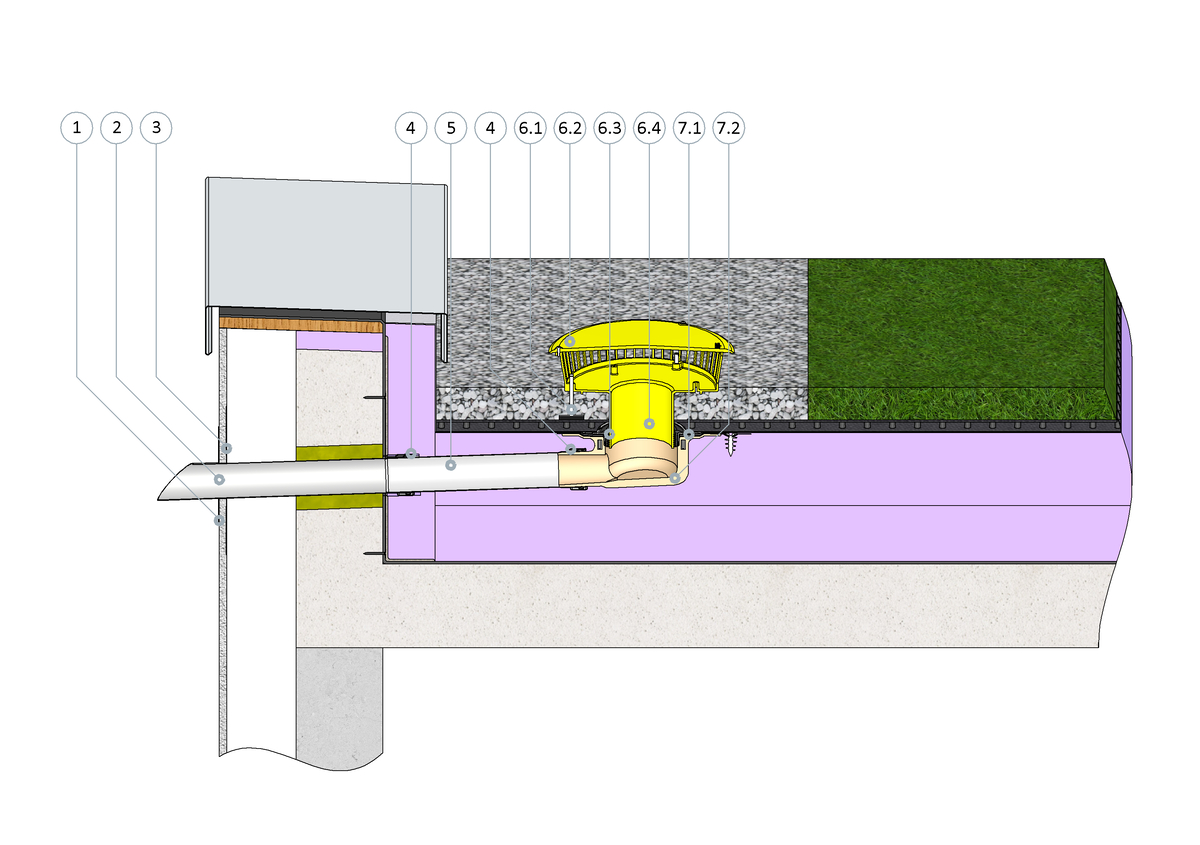

SitaTrendy schroefflens gebogen model met SitaKaskade doorvoer Fluid voor noodafvoer in een omkeerdak

1 SitaAttika gevelafdekplaat
2 SitaKaskade doorvoer Fluid
3 SitaMore afdichtslabbe voor thermische buitenisolatiesystemen (WDVS)
4 SitaPipe Edelstahl borgklem
5 SitaPipe Edelstahl buis

SitaMore opstuwelement bestaande uit:
6.1 In hoogte verstelbare rubber-metalen steunpoten
6.2 Gesloten deksel
6.3 Afdichtring
6.4 Afvoerelement

SitaTrendy schroefflens haaks bestaande uit:
7.1 Afdichtslabbe en schroefflens
7.2 Afvoerelement

Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:

Dakbegroeiing van leverancier groendaksysteem
Draineerlaag
Filtervlies
Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
Afdichting
Onderconstructie

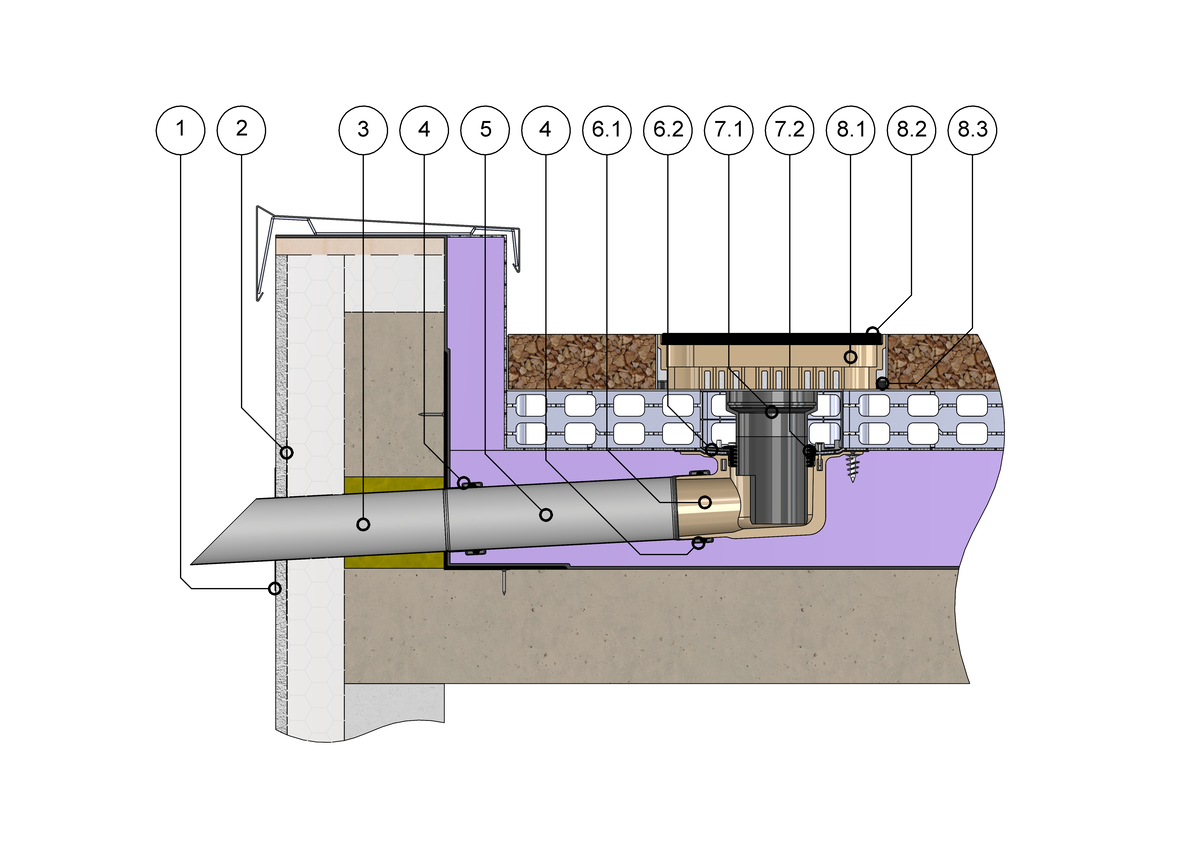

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed

1 SitaTrendy isolatieblok voor verhogingselement

SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement

SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring

SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTrendy			Artikelnummer
Schroefflens gebogen (met horizontale uitlaat) met verwarmingselement
	DN 70	Schroefflens	151599	Product tonen
	DN 100	Schroefflens	151799	Product tonen
	DN 125	Schroefflens	151999	Product tonen
