SitaTrendy
Freispiegelgully
- Produkte
SitaTrendy
Freispiegelgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

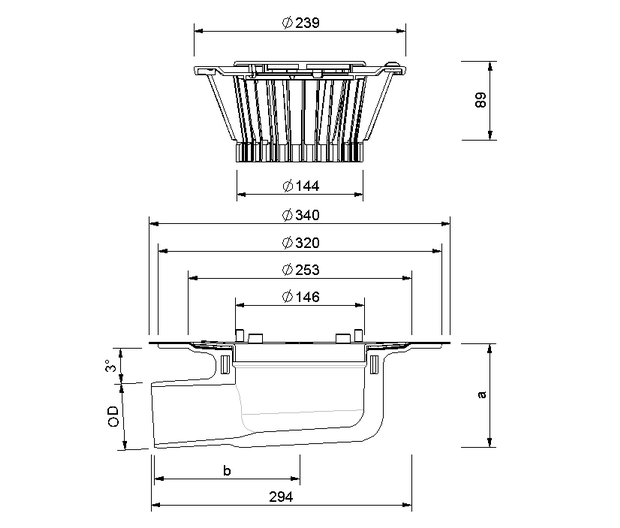

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 70 | 75 | 250 mm x 350 mm | 117 | 165 |
| 125 | 125 | 250 mm x 420 mm | 161 | 241 |
| 100 | 110 | 250 mm x 350 mm | 153 | 162 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_151799_de.pdf
PDF TechnischeZeichnung_151999_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN100.dwg
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN125.dwg
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN70.dwg
Artikelauswahl

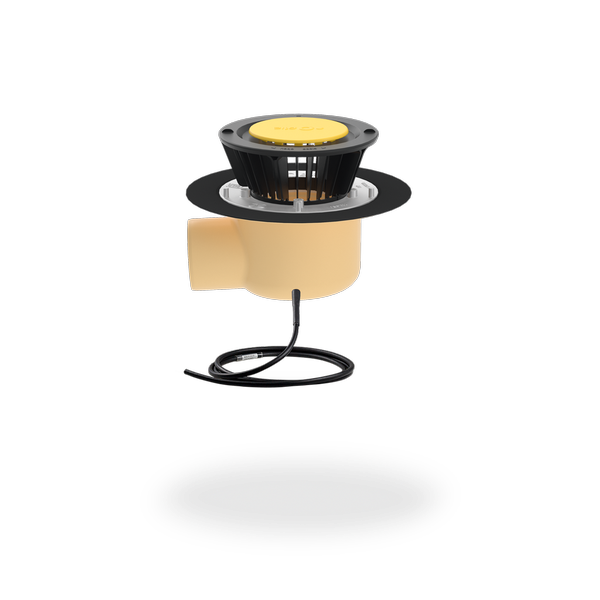

SitaTrendy Schraubflansch abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Heizelement nach EN 60335-1/2 und 2,0 m langem Kabel zum direkten Anschluss an 230 V bei einer Heizleistung von ca. 10 Watt, mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschuckbahnen, komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.6 | 3.5 | 4.5 | 5.4 | 6.5 | 7.5 | 8.5 | 9.5 | 10.8 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 |
| 100 | 0.5 | 1.2 | 1.8 | 2.7 | 3.6 | 4.6 | 5.6 | 6.7 | 7.8 | 9 | 10.2 | 11.9 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 125 | 0.6 | 1.5 | 2.4 | 3.1 | 3.8 | 4.8 | 5.7 | 6.8 | 7.9 | 9.5 | 11 | 12.4 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.5 | 8.9 | 10.5 | 12 | 12.6 | 13.1 | 13.6 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6 | 7.5 | 9 | 10.5 | 11.9 | 14.5 | 17 | 19.9 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
SitaTrendy im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper
SitaTrendy senkrecht bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
5 SitaTrendy Dämmkörper Gully
2 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper
SitaTrendy senkrecht bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

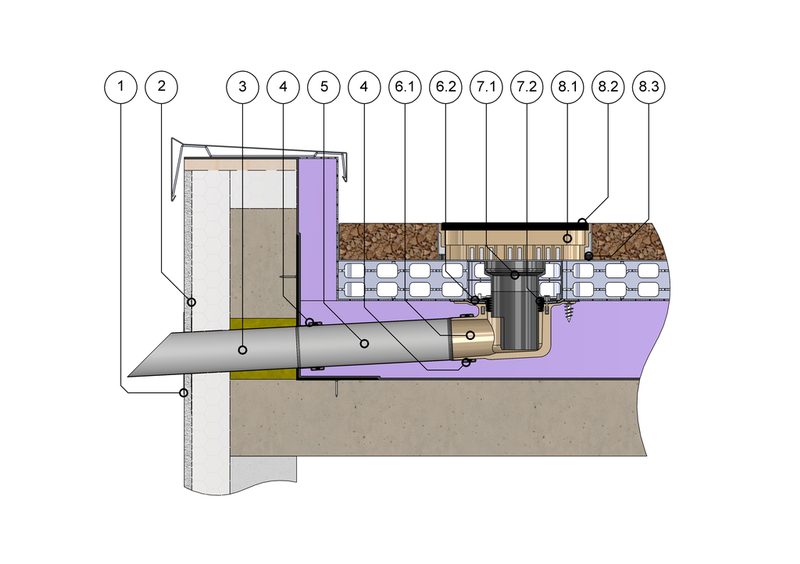

SitaTrendy Schraubflansch abgewinkelt mit SitaKaskade Durchführung Fluid für die Notentwässerung im Umkehrdach
1 SitaAttika Fassaden-Abdeckplatte
2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
2 SitaKaskade Durchführung Fluid
3 SitaMore Dichtmanschette für WDVS
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohr
SitaMore Anstauelement bestehend aus:
6.1 höhenverstellbare Gummimetallpuffer
6.2 Geschlossener Deckel
6.3 Dichtring
6.4 Grundkörper
SitaTrendy Schraubflansch abgewinkelt bestehend aus:
7.1 Dichtmanschette und Schraubflansch
7.2 Grundkörper
Umkehrdachaufbau nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainschicht
- Filtervlies
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett
1 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_151599_de.pdfPDF TechnischeZeichnung_151799_de.pdf
PDF TechnischeZeichnung_151999_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN100.dwg
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN125.dwg
DWG TZ_DB_SitaTrendy_Schraubflansch_abgewinkelt_DN70.dwg
| SitaTrendy | Artikel Nr. | |||
|---|---|---|---|---|
 Schraubflansch abgewinkelt beheizt | ||||
| DN 70 | Schraubflansch | 151599 | Zum Produkt | |
| DN 100 | Schraubflansch | 151799 | Zum Produkt | |
| DN 125 | Schraubflansch | 151999 | Zum Produkt |
+
