SitaTrendy
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Uitsparingsmaat (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 70 | 75 | 250 mm x 350 mm | 117 | 165 |
| 100 | 110 | 250 mm x 350 mm | 153 | 162 |
| 125 | 125 | 250 mm x 420 mm | 161 | 241 |

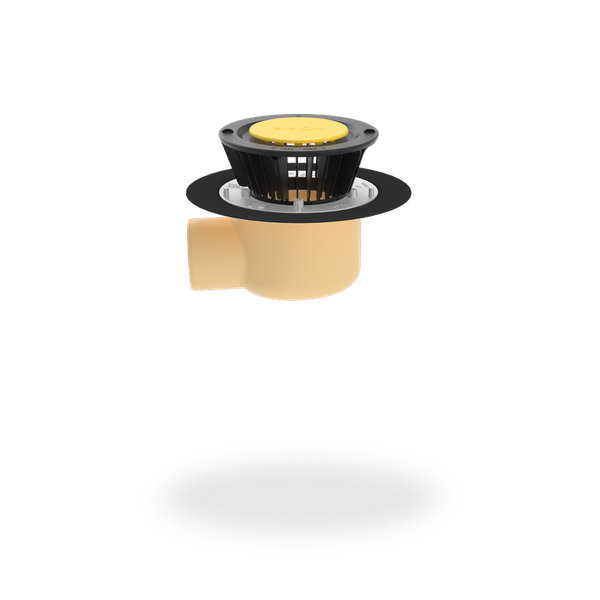

SitaTrendy schroefflens haaks, van polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 100 en DN 125. Voor directe aansluiting op buizen met schuifmof, voor conventionele dakwaterafvoer, met geprefabriceerde boringen voor bevestiging van het onderdeel in de onderconstructie. Met ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Compleet met bladvanger. Geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.6 | 3.5 | 4.5 | 5.4 | 6.5 | 7.5 | 8.5 | 9.5 | 10.8 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 | 12.1 |
| 100 | 0.5 | 1.2 | 1.8 | 2.7 | 3.6 | 4.6 | 5.6 | 6.7 | 7.8 | 9 | 10.2 | 11.9 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 125 | 0.6 | 1.5 | 2.4 | 3.1 | 3.8 | 4.8 | 5.7 | 6.8 | 7.9 | 9.5 | 11 | 12.4 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.5 | 8.9 | 10.5 | 12 | 12.6 | 13.1 | 13.6 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6 | 7.5 | 9 | 10.5 | 11.9 | 14.5 | 17 | 19.9 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
SitaTrendy schroefflens gebogen model met SitaKaskade doorvoer Fluid voor noodafvoer in een omkeerdak
2 SitaKaskade doorvoer Fluid
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaPipe roestvrijstalen verankeringsbeugel
5. SitaPipe roestvrijstalen buis
SitaMore stuwelement bestaande uit:
6.1 In hoogte verstelbare rubber/metaal buffer
6.2 Gesloten deksel
6.3 Afdichtring
6.4 Afvoerelement
SitaTrendy schroefflens gebogen, bestaande uit:
7.1 Afdichtslabbe en schroefflens
7.2 Afvoerelement
- Dakbegroeiing van leverancier groendaksysteem
- Draineerlaag
- Filtervlies
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Afdichting
- Onderconstructie
SitaTrendy schroefflens met SitaTrendy stuwring en SitaRetention inspectierooster voor groendaken in omkeerdak
2 SitaMore afdichtslabbe
3 SitaKaskade doorvoer Fluid
4 SitaPipe roestvrijstalen verankeringsbeugel
5. SitaPipe roestvrijstalen buis
SitaTrendy schroefflens gebogen, bestaande uit:
6.1 Afvoerelement
6.2 Schroefflens met moeren, sluitringen en afdichtingsslabben
SitaTrendy stuwring bestaande uit:
7.1 Afvoerelement
7.2 Afdichtring
SitaRetention inspectierooster voor groendaken bestaande uit:
8.1 Afvoerelement
8.2 Gesloten afdekking
8.3 In hoogte verstelbare rubberen voetjes
- dakbegroeiing volgens systeemaanbieder
- Filtervlies
- Waterretentieruimte
- waterafwijzende scheidingslaag
- XPS thermische isolatie
- Afdichting
- Onderconstructie
