SitaPipe DN 70

Flachdach-Abzweig

IC_SitaPipe_Flachdachabzweig.tif

Foto_S_SitaPipe_Edelstahl_Flachdach-Abzweig.tif

Eigenschaften

Artikelnummer

189134

Anschluss

SitaRondo / SitaIndra / SitaEasy / SitaEasy Go

Normen

DIN EN 612

Außendurchmesser OD (mm)

75 mm

Material

Zink (Hinweis: Informationspflicht gemäß Art. 33 REACH-Verordnung (SVHC-/Kandidatenliste): Erzeugnisse enthalten mehr als 0,1 % Blei (EG-Nr. 231-100-4 / CAS-Nr. (EG-Verzeichnis) 7439-92-1).)

Farbe

Silber

Höhe

240 mm

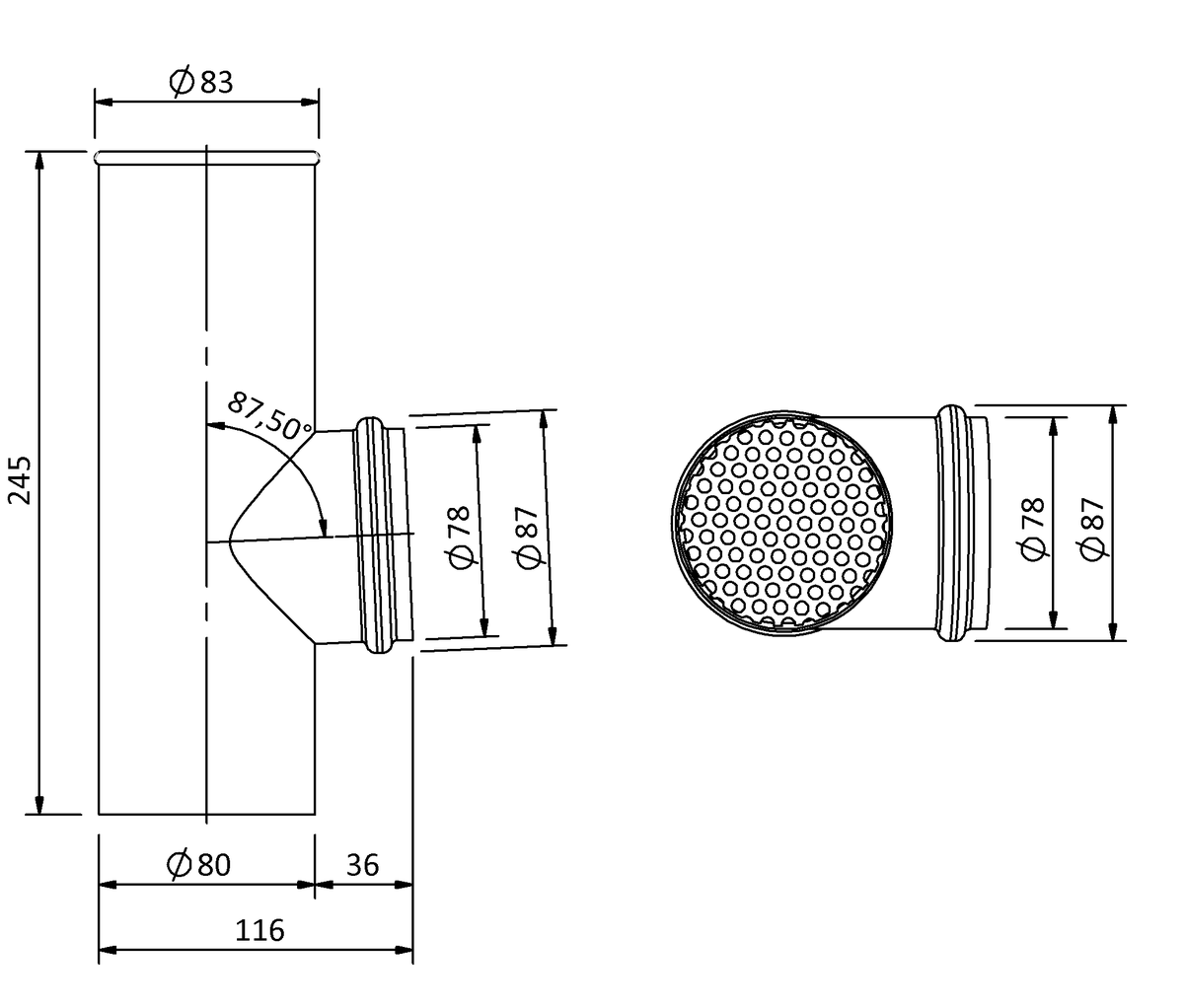

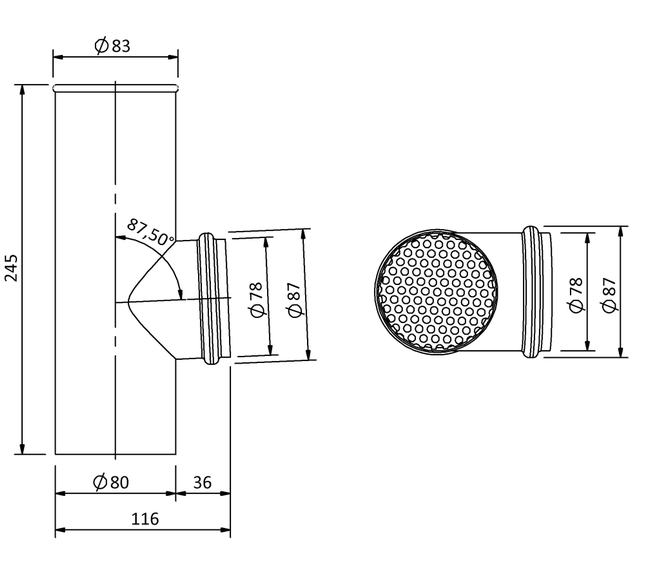

Technische Zeichnung

Aufgrund des geringen Gewichtes kann das Rohr ohne jegliche Hilfsmittel von einer Person schnell und effektiv verlegt werden. Das bekannte und beliebte Steckmuffensystem wird gleichermaßen von Verarbeitern und auch Planern geschätzt. Die zeitlose Optik garantiert einen eleganten Anblick.

Leistungstext Einbaubeispiele

SitaPipe Edelstahl Rohr am Fußpunkt im Wärmedämmverbundsystem

1 SitaPipe Edelstahl Reinigungsrohr
2 SitaPipe Edelstahl Übergangsstück exzentrisch
3 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Rohrschelle
5 SitaPipe Edelstahl Sicherungsschelle

Wandaufbau von innen nach außen nach den aaRdT mit:

Oberputz und Anstrich
Wärmedämmung
Wandkonstruktion

SitaVasant mit Kiesfang im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette

SitaVasant bestehend aus:
7.1 Rohr
7.2 Dampfsperrplatte
7.3 Sicherungsschelle
7.4 Gully

8 SitaVasant Kiesfang

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaDSS Indra Hauptentwässerungsset im nicht belüfteten Dachaufbau

SitaDSS Indra Hauptentwässerungsset bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra Kiesfang
1.11 SitaDSS Indra Airstop Befestigungsring

2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Reinigungsrohr
4 SitaPipe Edelstahl Übergangsstück exzentrisch
5 SitaPipe Edelstahl Rohrschelle

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

SitaDSS Indra Notentwässerungsset mit Fallleitung im nicht belüfteten Dachaufbau

SitaDSS Indra Notentwässerungsset bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 Anstauelement mit Airstop
1.10 Dichtring

2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Bogen 45°

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

SitaEasy Go für die Hauptentwässerung im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
7 SitaEasy Go

SitaEasy Kiesfang bestehend aus:
8.1 Arretierung
8.2 Kiesfangkorb

9 SitaPipe Edelstahl Reinigungsrohr

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

SitaRondo erhöht eingebaut mit Fallleitung im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex

SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch und Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen

8 SitaPipe Edelstahl Bogen 45°

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion
Attikadurchbruch mit Fugenband

SitaKaskade Durchführung Fluid mit SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau

1 SitaCompact Dämmkörper
2 SitaCompact senkrecht

SitaCompact Aufstockelement bestehend aus:

3.1 Grundkörper
3.2 Dichtring

SitaDrain® Flächenrahmen bestehend aus:

4.1 Rahmen
4.2 Revisionsrost

5 SitaKaskade Durchführung Fluid
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Rohrschelle
9 SitaAttika Fassaden-Abdeckplatte
10 SitaPipe Edelstahl Bogen
11 SitaMore Dampfsperrplatte flex

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:

Plattenbelag auf Stelzlager
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaKaskade Inside im nicht belüfteten Dachaufbau und Platten auf Stelzlager mit Übergang auf Fallrohr im Wärmedämmverbundsystem

SitaKaskade Inside für Fallrohr bestehend aus:
1.1 SitaPipe Edelstahl Bogen 87,5°
1.2 SitaPipe Edelstahl Sicherungsschelle
1.3 SitaMore Dampfsperrplatte flex
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
1.6 SitaPipe Edelstahl Bogen 30°
1.7 SitaPipe Edelstahl Bogen 15°

2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Sicherungsschelle

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:

Plattenbelag auf Stelzlager
Schutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaCompact Fluid Linienentwässerung bei Balkonen mit Flüssigkunststoffabdichtung und Plattenbelag

1 SitaPipe Edelstahl Rohr
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact Fluid Aufsatz
4 SitaCompact Fluid
5 SitaCompact Fluid Flachrost
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Höhenausgleichsstück
8 SitaCompact Fluid Rohraufnahme

Dachaufbau 1 mit Flüssigkunststoff nach den aaRdT mit:

Abdichtung mit Flüssigkunststoff
Unterkonstruktion

Dachaufbau 2 mit Flüssigkunststoff nach den aaRdT mit:

Plattenbelag
Schutzmatte
Abdichtung mit Flüssigkunststoff
Unterkonstruktion
