SitaCompact
Balkon- und Terrassengully
- Produkte
-
SitaCompact
-
Balkon- und Terrassengully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Wärmegedämmt

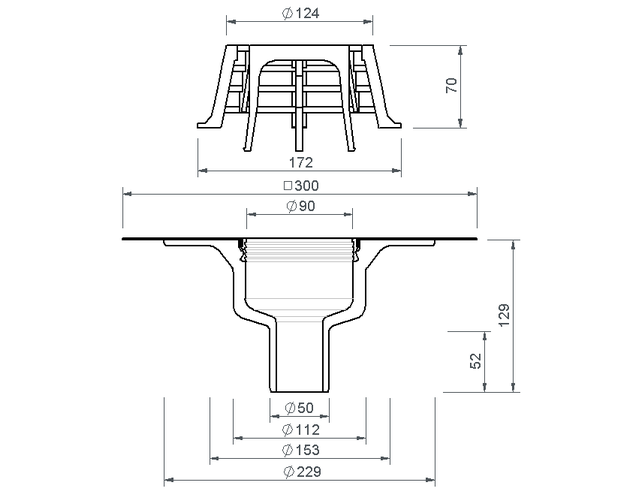

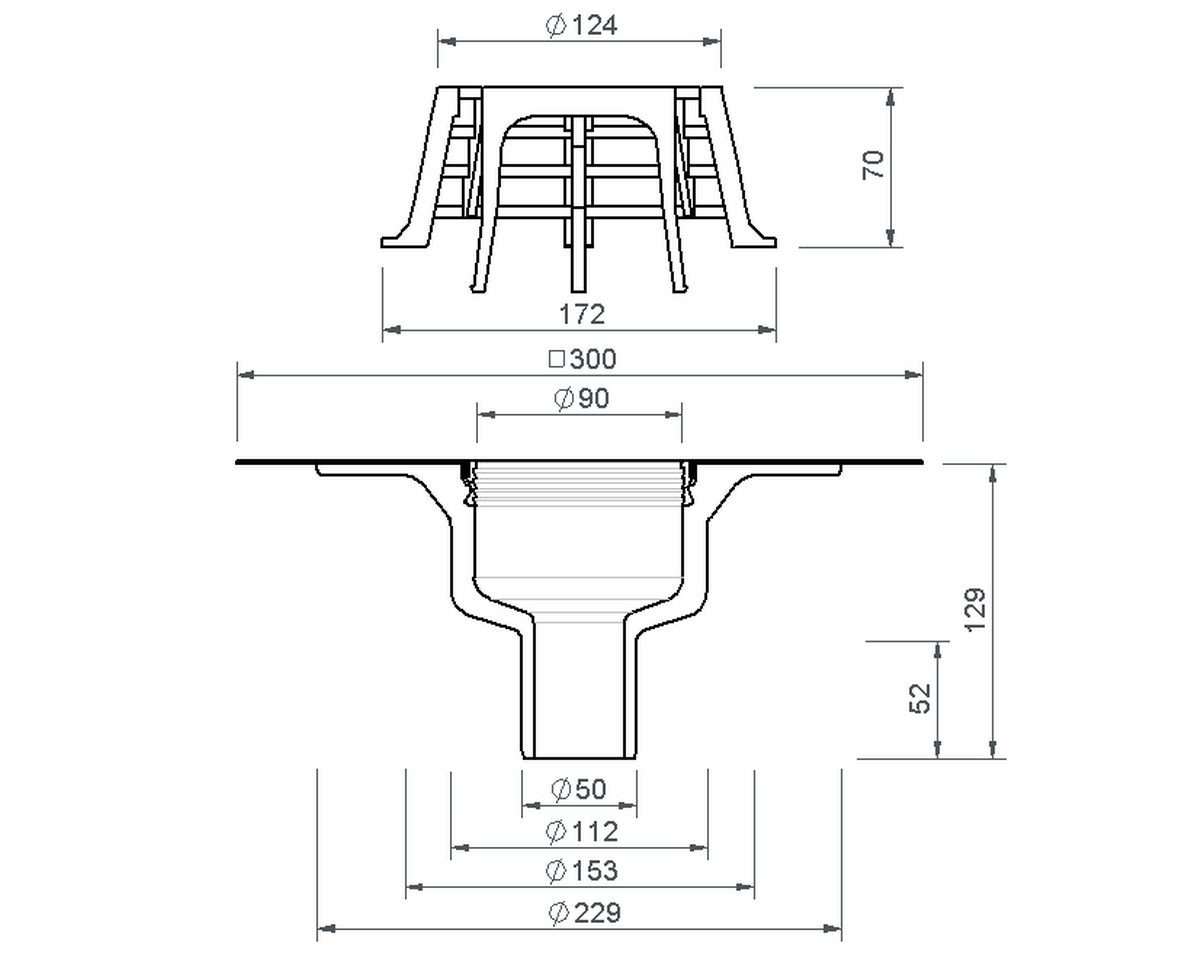

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
|---|---|---|
| 50 | 50 | 153 |
| 70 | 75 | 153 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag]( "SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag")
![SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag]( "SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag")
![SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett]( "SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett")
![SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung]( "SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaCompact Balkongully, senkrecht, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 50. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit eingeschäumter Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfanges. Komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
0,4
0,9
1,4
1,9
2,4
3,3
4,2
5
5,7
6,2
6,6
6,7
6,8
6,8
6,8
6,8
6,8
6,8
6,8
6,8
70
0,5
1,1
1,6
2,1
2,5
3,4
4,2
4,9
5,6
6,6
7,5
8,8
10
10
10
10
10
10
10
10

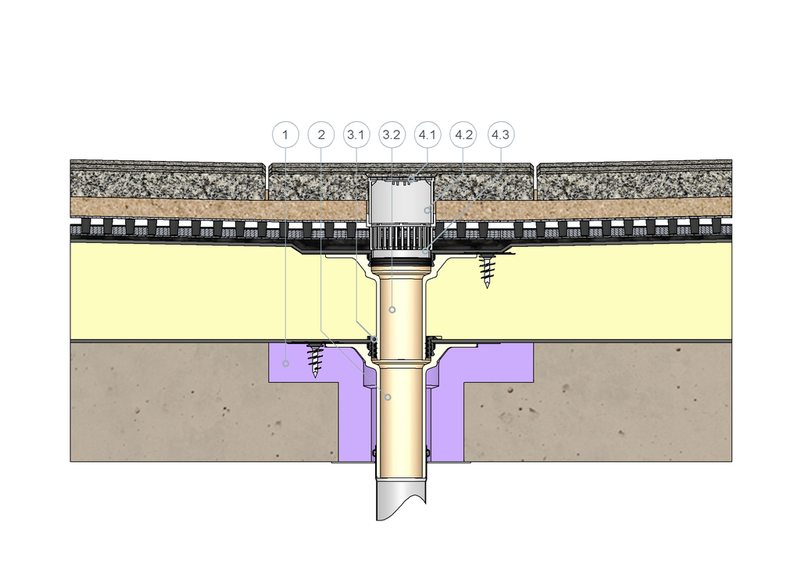

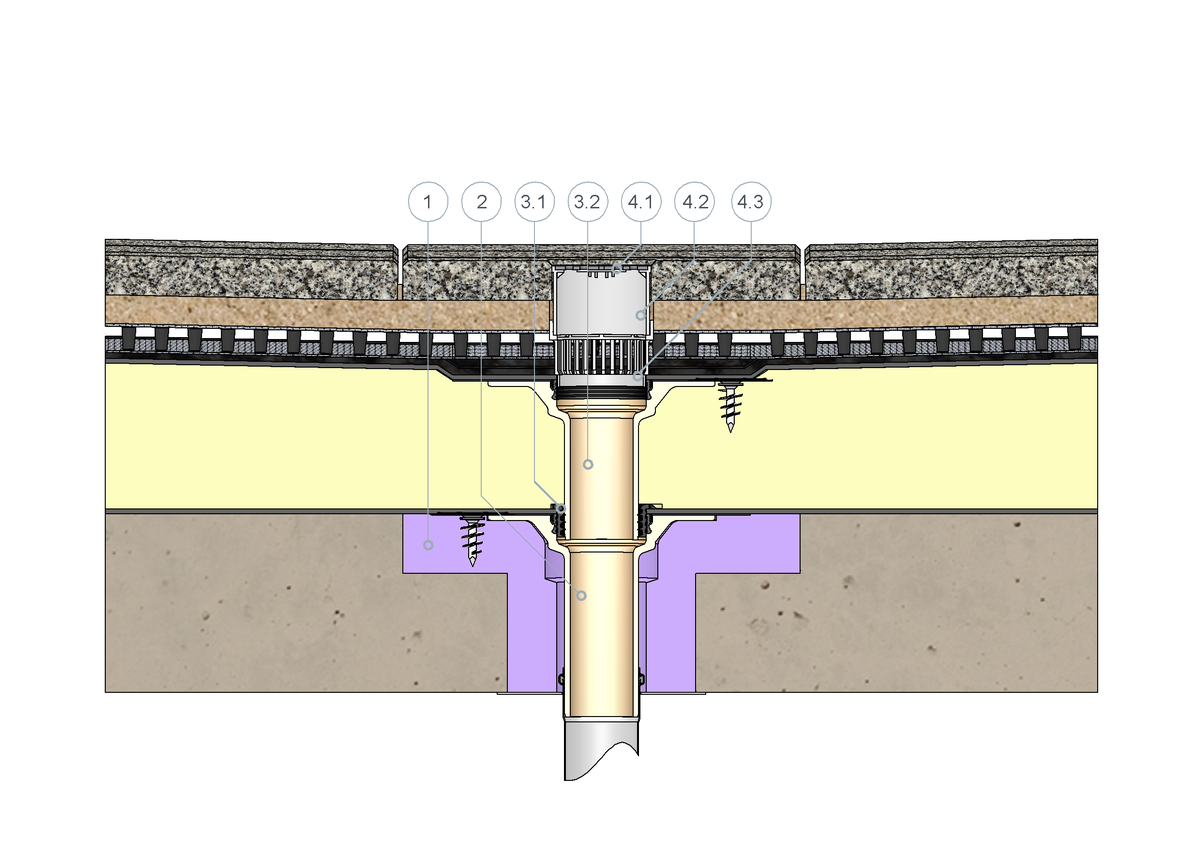

SitaCompact im nicht belüfteten Dachaufbau mit SitaCompact Balkonaufsatz und Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

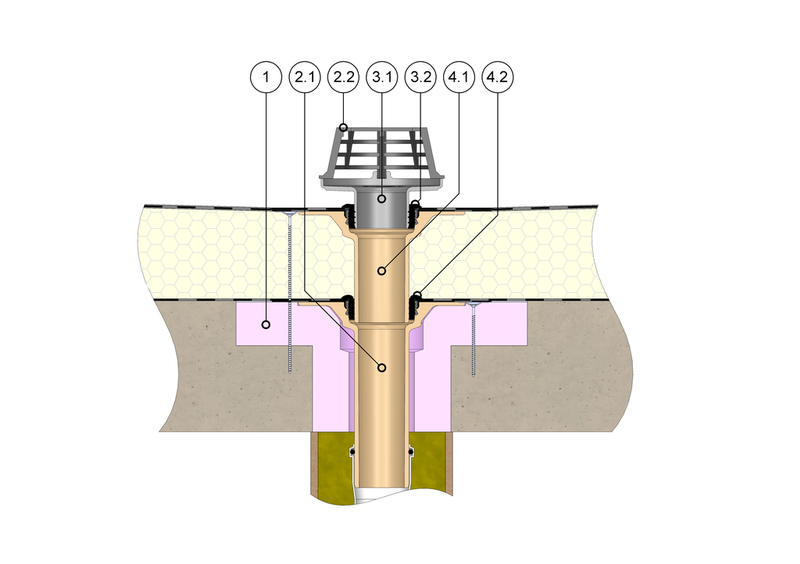

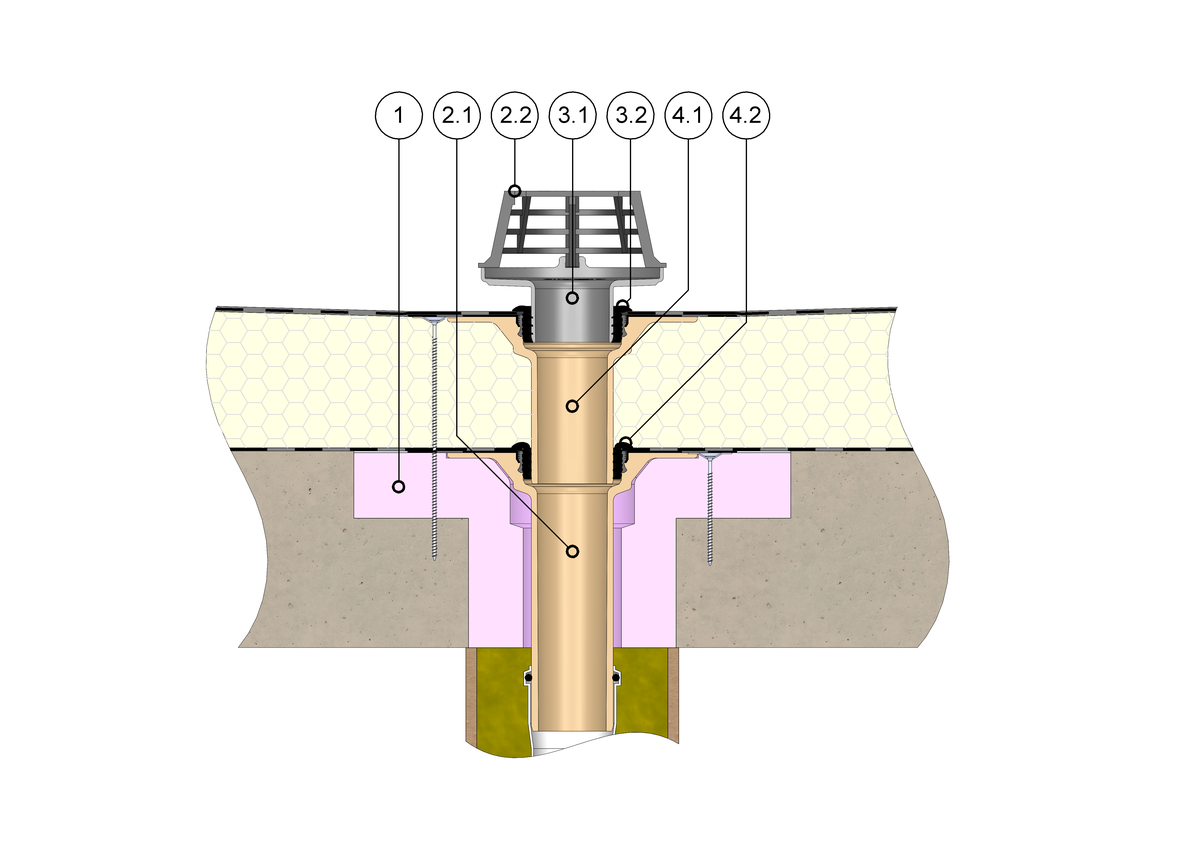

SitaCompact mit Anstauring im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaCompact Anstauring bestehend aus:
4.1 Anstauring
4.2 Dichtring
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
6 SitaPipe Edelstahl Rohrschelle
7 SitaPipe Edelstahl Rohr
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaCompact für die Hauptentwässerung im nicht belüfteten Dachaufbau bei Plattenbelag im Splittbett
1 SitaCompact Dämmkörper Gully
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtung
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
2 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
3.1 Dichtung
3.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

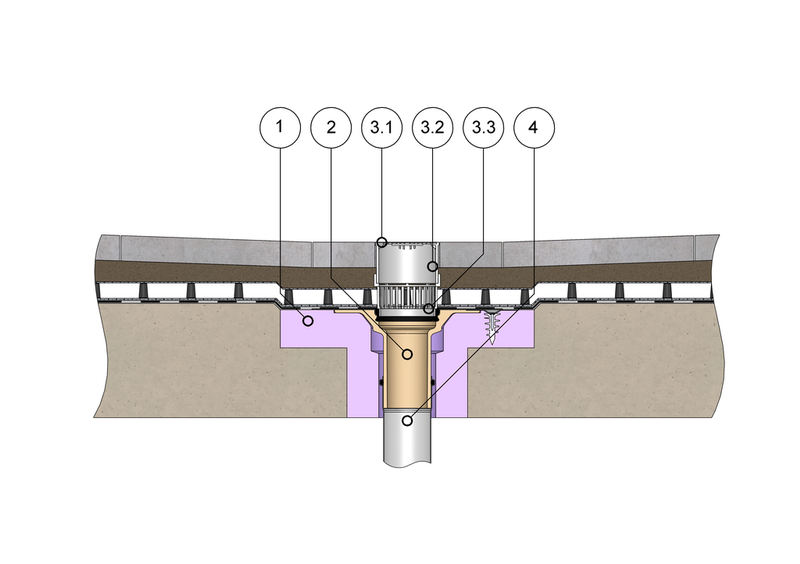

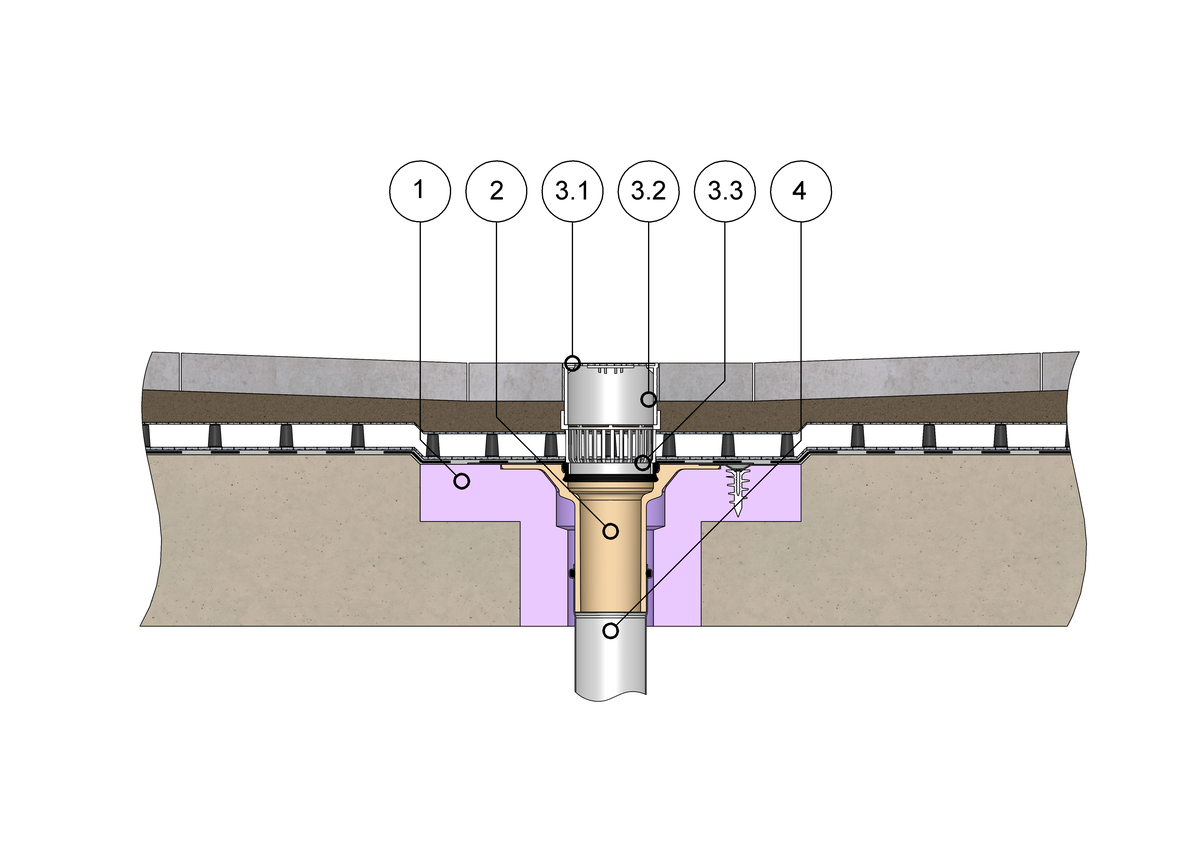

SitaCompact für die Hauptentwässerung mit Balkonaufsatz bei Plattenbelag auf Splittbett ohne Wärmedämmung
1 SitaCompact Dämmkörper
2 SitaCompact senkrecht
SitaCompact Balkonaufsatz bestehend aus:
3.1 Endrost
3.2 Höhenausgleichsstück
3.3 Gittereinlasssieb
4 SitaPipe Edelstahl Rohr
2 SitaCompact senkrecht
SitaCompact Balkonaufsatz bestehend aus:
3.1 Endrost
3.2 Höhenausgleichsstück
3.3 Gittereinlasssieb
4 SitaPipe Edelstahl Rohr
Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
