SitaIndra
Attikagully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

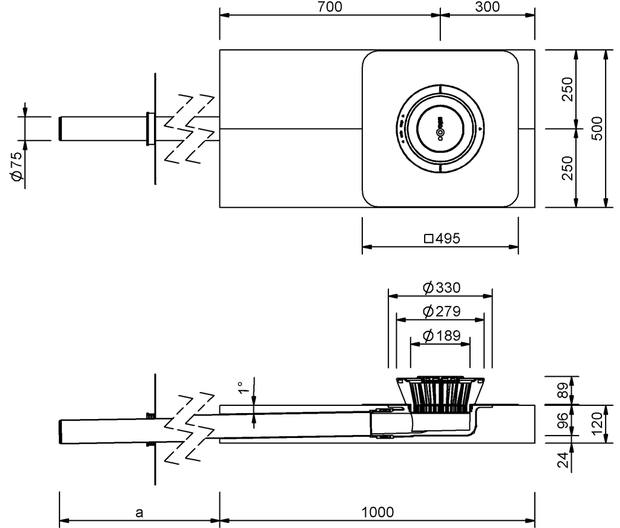

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) |
|---|---|
| 70 | 75 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaIndra Hauptentwässerungsset im nicht belüfteten Dachaufbau]( "SitaIndra Hauptentwässerungsset im nicht belüfteten Dachaufbau")
![SitaIndra für die Hauptentwässerung im nicht belüfteten Dachaufbau mit innenliegendem Fallrohr]( "SitaIndra für die Hauptentwässerung im nicht belüfteten Dachaufbau mit innenliegendem Fallrohr")
![SitaIndra für die Hauptentwässerung und SitaSteel Attika rund für die Notenwässerung im nicht belüfteten Dachaufbau]( "SitaIndra für die Hauptentwässerung und SitaSteel Attika rund für die Notenwässerung im nicht belüfteten Dachaufbau")
![SitaIndra und SitaKaskade Inside für die Hauptentwässerung im nicht belüfteten Dachaufbau]( "SitaIndra und SitaKaskade Inside für die Hauptentwässerung im nicht belüfteten Dachaufbau")
MultiCAD und BIM-Daten
Ausschreiben.de
Downloads
Artikelauswahl

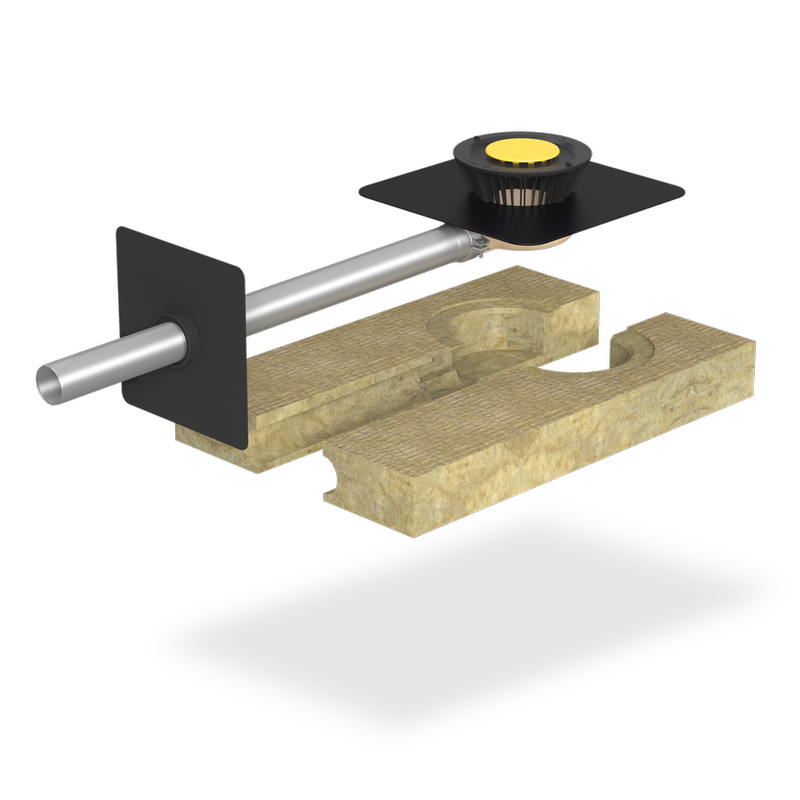

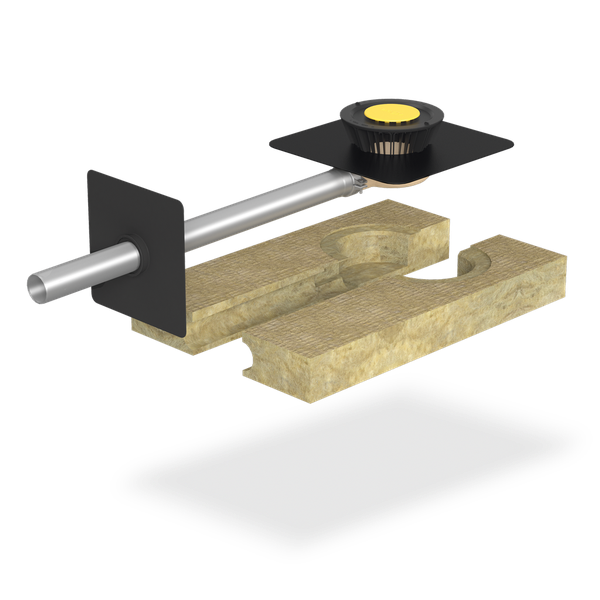

SitaIndra Attikagully, abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 70, Abflussmenge 5,8 l/s bei 35 mm Stauhöhe, mit Anschlussrohr und Sicherungsschelle aus Edelstahl, Dampfsperrplatte flex zum sicheren Anschluss an die Dampfsperre, zweiteiligem Dämmkörper aus Mineralwolle mit einer Wärmeleitfähigkeit lambda=0,040 W/mK und einer Druckfestigkeit von 70 kPa, in der Größe 500 x 1000 x 120 mm. Zur Freispiegelentwässerung, mit großer eingeschäumter Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des beiliegenden Kiesfangs, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
70
0,6
1,4
2,2
2,3
2,4
2,5
2,6
2,7
2,8
2,9
2,9
3
3,1
3,2
3,2
3,3
3,4
3,5
3,5
3,5
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
|
Stauhöhe (mm) |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm | 75 mm | 80 mm | 85 mm | 90 mm | 95 mm | 100 mm | 70 | 0,6 l/s | 1,5 l/s | 2,3 l/s | 2,6 l/s | 2,9 l/s | 4,4 l/s | 5,8 l/s | 7 l/s | 8,2 l/s | 9,5 l/s | 10,8 l/s | 11,5 l/s | 12,2 l/s | 12,6 l/s | 12,9 l/s | 13,8 l/s | 14,7 l/s | 14,7 l/s | 14,7 l/s | 14,7 l/s |
SitaIndra Hauptentwässerungsset im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°

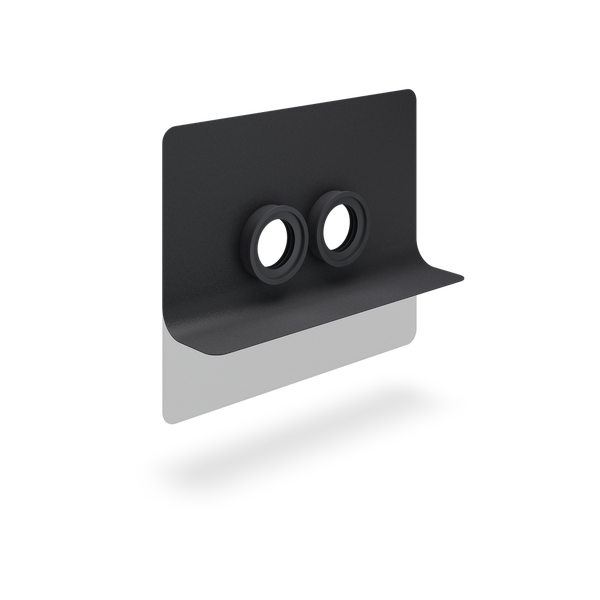

5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Hauptentwässerungsset bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaIndra Dämmkörper
6.3 SitaPipe Edelstahl Rohr
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
6.6 SitaIndra Kiesfang
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra Hauptentwässerungsset bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaIndra Dämmkörper
6.3 SitaPipe Edelstahl Rohr
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
6.6 SitaIndra Kiesfang
7 SitaPipe Edelstahl Reinigungsrohr
8 SitaPipe Edelstahl Übergangsstück exzentrisch
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

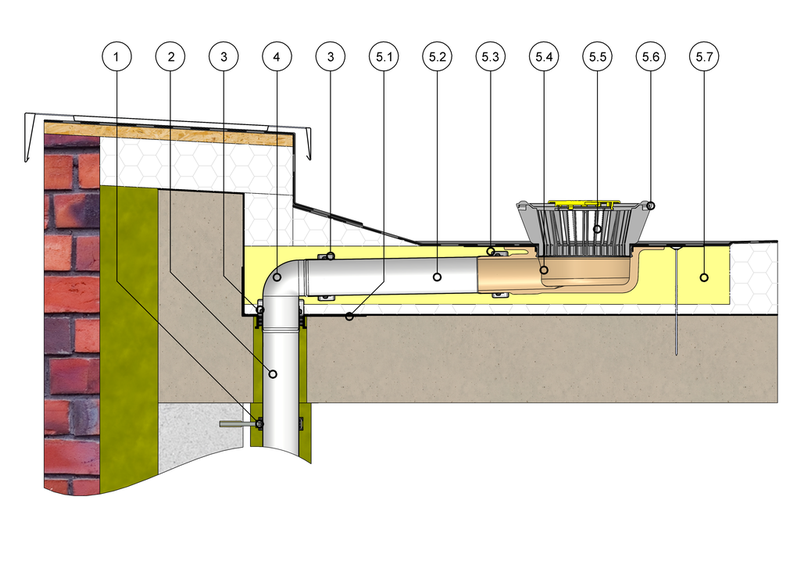

SitaIndra für die Hauptentwässerung im nicht belüfteten Dachaufbau mit innenliegendem Fallrohr
1 SitaPipe Edelstahl Rohrschelle
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
SitaIndra Hauptentwässerungsset bestehend aus:
5.1 SitaMore Dampfsperrplatte flex
5.2 SitaPipe Edelstahl Rohr
5.3 SitaPipe Edelstahl Sicherungsschelle
5.4 SitaIndra Kiesfang
5.5 SitaIndra Grundkörper
5.6 SitaIndra Dämmkörper
2 SitaPipe Edelstahl Rohr
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
SitaIndra Hauptentwässerungsset bestehend aus:
5.1 SitaMore Dampfsperrplatte flex
5.2 SitaPipe Edelstahl Rohr
5.3 SitaPipe Edelstahl Sicherungsschelle
5.4 SitaIndra Kiesfang
5.5 SitaIndra Grundkörper
5.6 SitaIndra Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaIndra für die Hauptentwässerung und SitaSteel Attika rund für die Notenwässerung im nicht belüfteten Dachaufbau
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dampfsperrplatte flex
3 SitaSteel Attika rund

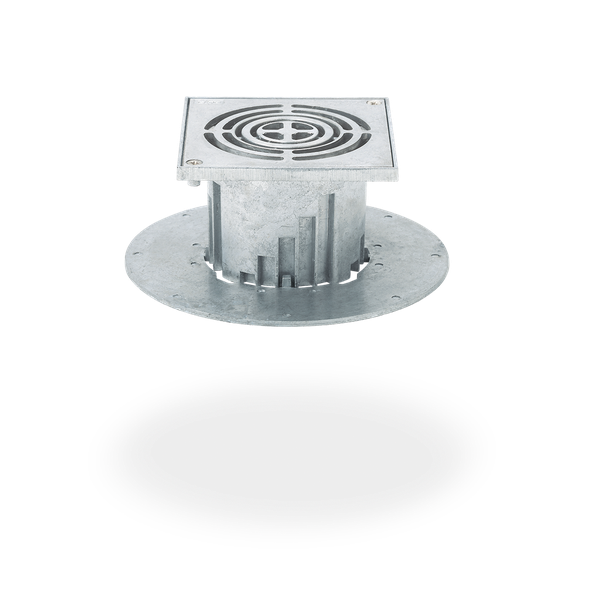

SitaDrain® Terra bestehend aus:
4.1 höhenverstellbare Gummimetallpuffer
4.2 Rahmen
4.3 Revisionsrost
5 SitaPipe Edelstahl Rohr
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Sicherungsschelle
SitaIndra Hauptentwässerungsset betsehend aus:
8.1 SitaMore Dampfsperrplatte flex
8.2 SitaIndra Dämmkörper
8.3 SitaPipe Edelstahl Rohr
8.4 SitaPipe Edelstahl Sicherungsschelle
8.5 SitaIndra Grundkörper
2 SitaMore Dampfsperrplatte flex
3 SitaSteel Attika rund
SitaDrain® Terra bestehend aus:
4.1 höhenverstellbare Gummimetallpuffer
4.2 Rahmen
4.3 Revisionsrost
5 SitaPipe Edelstahl Rohr
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Sicherungsschelle
SitaIndra Hauptentwässerungsset betsehend aus:
8.1 SitaMore Dampfsperrplatte flex
8.2 SitaIndra Dämmkörper
8.3 SitaPipe Edelstahl Rohr
8.4 SitaPipe Edelstahl Sicherungsschelle
8.5 SitaIndra Grundkörper
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager:
- Plattenbelag
- Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaIndra und SitaKaskade Inside für die Hauptentwässerung im nicht belüfteten Dachaufbau
SitaIndra Hauptentwässerungsset bestehend aus:
1.1 SitaPipe Edelstahl Rohr
1.2 SitaMore Dampfsperrplatte flex
1.3 SitaPipe Edelstahl Sicherungschelle
1.4 SitaIndra Grundkörper
1.5 SitaIndra Kiesfang
1.6 SitaIndra Dämmkörper
SitaKaskade Inside als Speier bestehend aus:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
2.3 SitaPipe Edelstahl Bogen 30°
2.4 SitaPipe Edelstahl Bogen 15°
2.6 SitaMore Dampfsperrplatte flex für Rundrohr
3 SitaPipe Edelstahl Rohr
1.1 SitaPipe Edelstahl Rohr
1.2 SitaMore Dampfsperrplatte flex
1.3 SitaPipe Edelstahl Sicherungschelle
1.4 SitaIndra Grundkörper
1.5 SitaIndra Kiesfang
1.6 SitaIndra Dämmkörper
SitaKaskade Inside als Speier bestehend aus:
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Losflansch mit Dichtmanschetten, Muttern, U-Scheiben und Schutzkappen
2.3 SitaPipe Edelstahl Bogen 30°
2.4 SitaPipe Edelstahl Bogen 15°
2.6 SitaMore Dampfsperrplatte flex für Rundrohr
3 SitaPipe Edelstahl Rohr
Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
