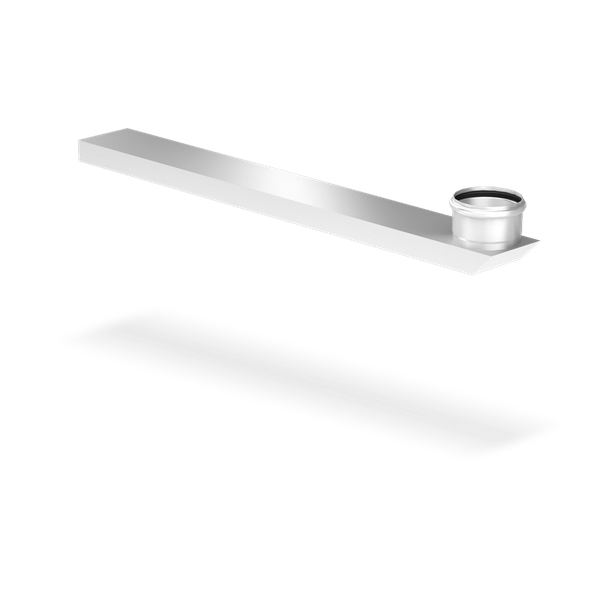

SitaKaskade Flat
Fallrohraufnahme
- Produkte
SitaKaskade Flat
Fallrohraufnahme
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

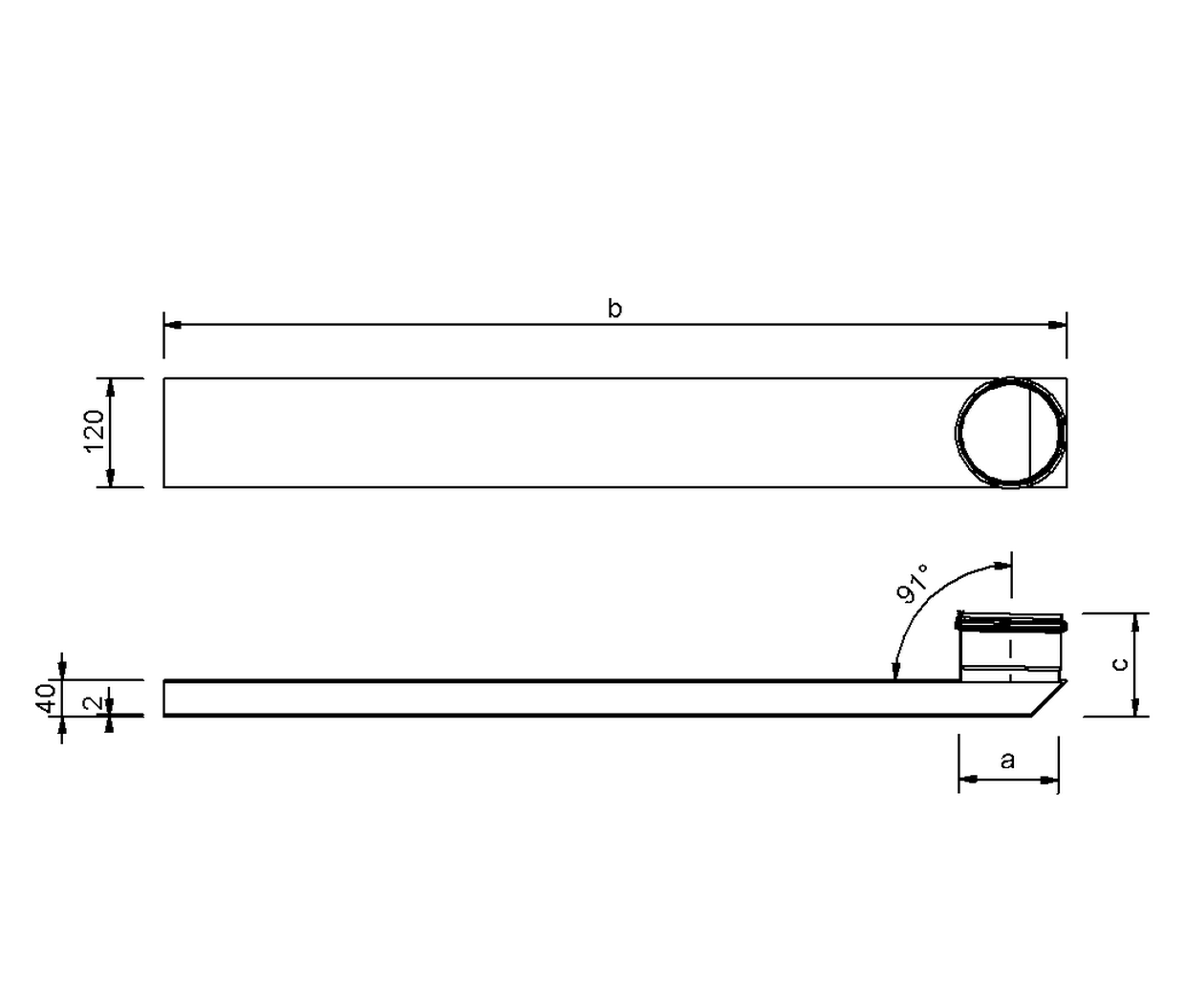

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|
| 100 | 110 | 110 | 2000 | 114 |
| 70 | 75 | 75 | 2000 | 106 |
| 70 | 75 | 75 | 1000 | 106 |
| 100 | 110 | 110 | 1000 | 114 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_330405_de.pdf
PDF TechnischeZeichnung_330408_de.pdf
PDF TechnischeZeichnung_330409_de.pdf
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN100_1m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN100_2m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN70_1m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN70_2m.DWG
Artikelauswahl
SitaKaskade Flat Fallrohraufnahme, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, Rohrquerschnitt 120 x 40 mm, in der Länge 1 m oder 2 m, mit angeschweißter Rohrmuffe zur Aufnahme eines SitaPipe Edelstahl Rohres in DN 70 oder DN 100, liefern und fachgerecht einbauen.

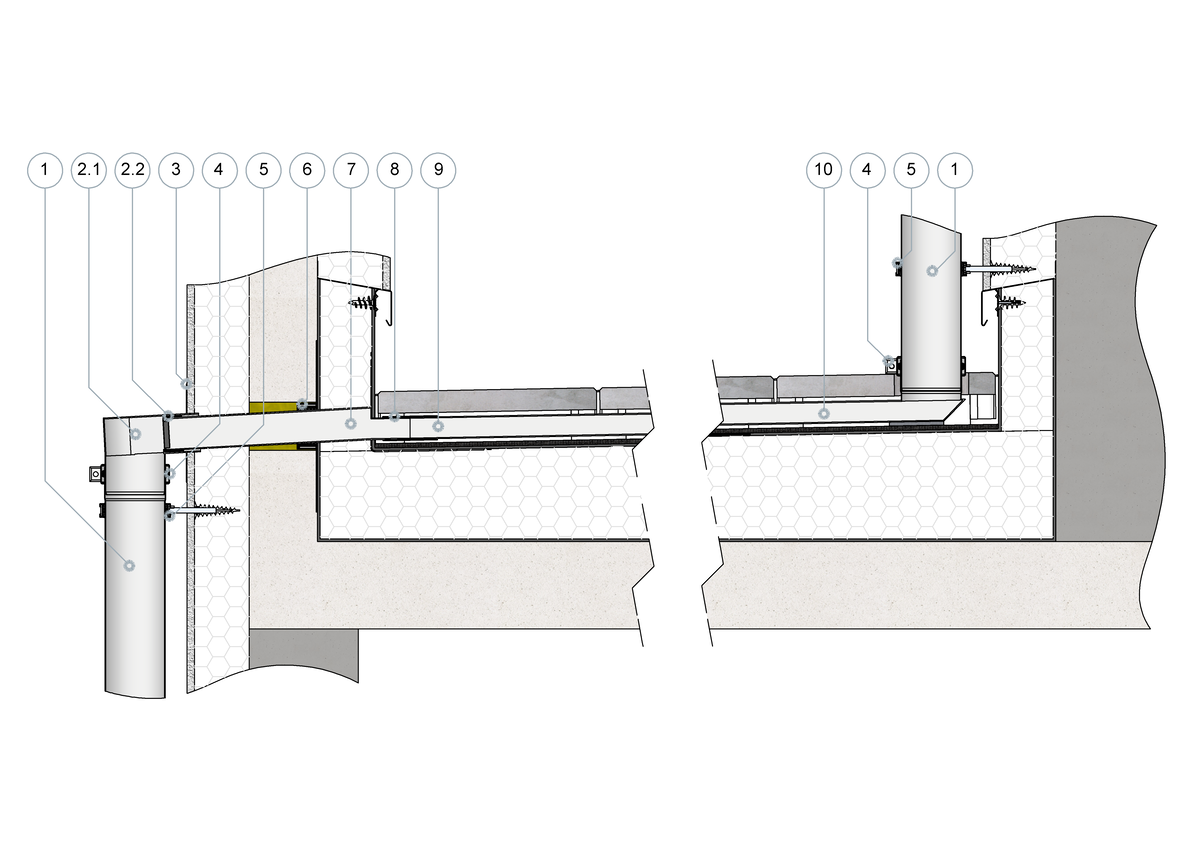

SitaKaskade Flat im nicht belüfteten Dachaufbau, bei genutzter Dachfläche
1 SitaPipe Edelstahl Rohr
SitaTurbo Übergangsstück auf SitaPipe Edelstahlrohr bestehend aus:
2.1 Übergangsstück
2.2 Dichtring
3 SitaTurbo Fassaden-Abdeckplatte
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohrschelle
6 SitaTurbo Dampfsperrplatte
7 SitaKaskade Flat Attikadurchführung
8 SitaKaskade Flat Verbinder
9 SitaKaskade Flat Flachkanal
10 SitaKaskade Flat Fallrohraufnahme
SitaTurbo Übergangsstück auf SitaPipe Edelstahlrohr bestehend aus:
2.1 Übergangsstück
2.2 Dichtring
3 SitaTurbo Fassaden-Abdeckplatte
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaPipe Edelstahl Rohrschelle
6 SitaTurbo Dampfsperrplatte
7 SitaKaskade Flat Attikadurchführung
8 SitaKaskade Flat Verbinder
9 SitaKaskade Flat Flachkanal
10 SitaKaskade Flat Fallrohraufnahme
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_330404_de.pdfPDF TechnischeZeichnung_330405_de.pdf
PDF TechnischeZeichnung_330408_de.pdf
PDF TechnischeZeichnung_330409_de.pdf
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN100_1m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN100_2m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN70_1m.DWG
DWG TZ_DB_SitaKaskade_Flat_Fallrohraufnahme_DN70_2m.DWG
| SitaKaskade Flat | Artikel Nr. | |||
|---|---|---|---|---|
Fallrohraufnahme | ||||
| DN 70 | 1 m | 330404 | Zum Produkt | |
| DN 100 | 1 m | 330405 | Zum Produkt | |
| DN 70 | 2 m | 330408 | Zum Produkt | |
| DN 100 | 2 m | 330409 | Zum Produkt |
