SitaMore
Dichtmanschette

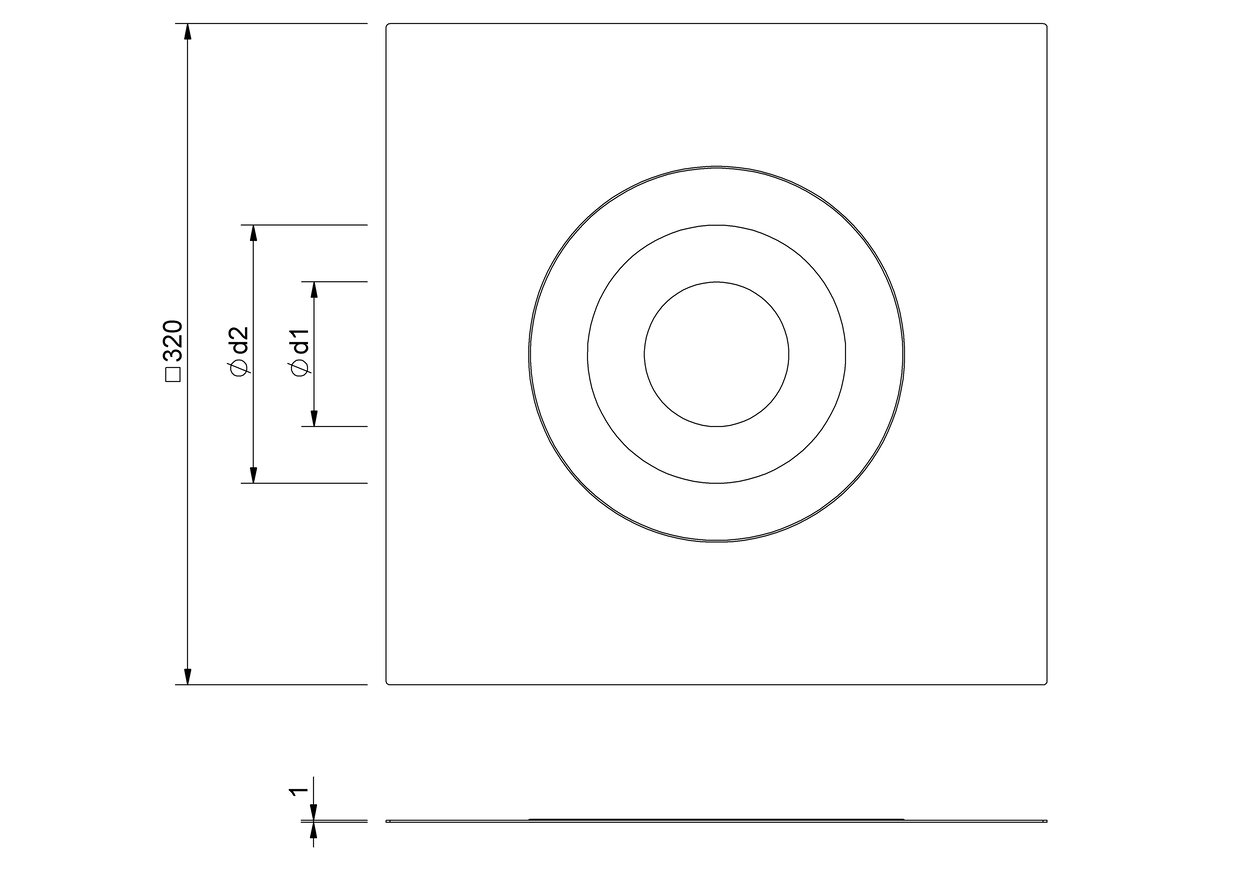

Nennweite DN | d1 (mm) | d2 (mm) |
---|---|---|
70 | 45 | 110 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaMore_Dichtmanschette_WDVS_DN70.DWG
Artikelauswahl
SitaMore Dichtmanschette für WDVS, aus Vlies-Butyl, einteilige überputzbare Luftdichtungsmanschette zur schnellen und luftdichten Abdichtung von Rohrdurchführungen im Wärmedämmverbundsystem gemäß DIN 4108-7 und GEG 2023, in den Nennweiten DN 70 und DN 100, in der Größe 320 x 320 mm, mit hochflexibler EPDM Dichtung, selbstklebender überputzbarer Vlies-Butyl-Klebekragen für eine dauerhafte Verbindung auf dem Untergrund (ggf. Haftprimer erforderlich) und der Vlies- Haftoberfläche mit dem Putz, liefern und fachgerecht einbauen.

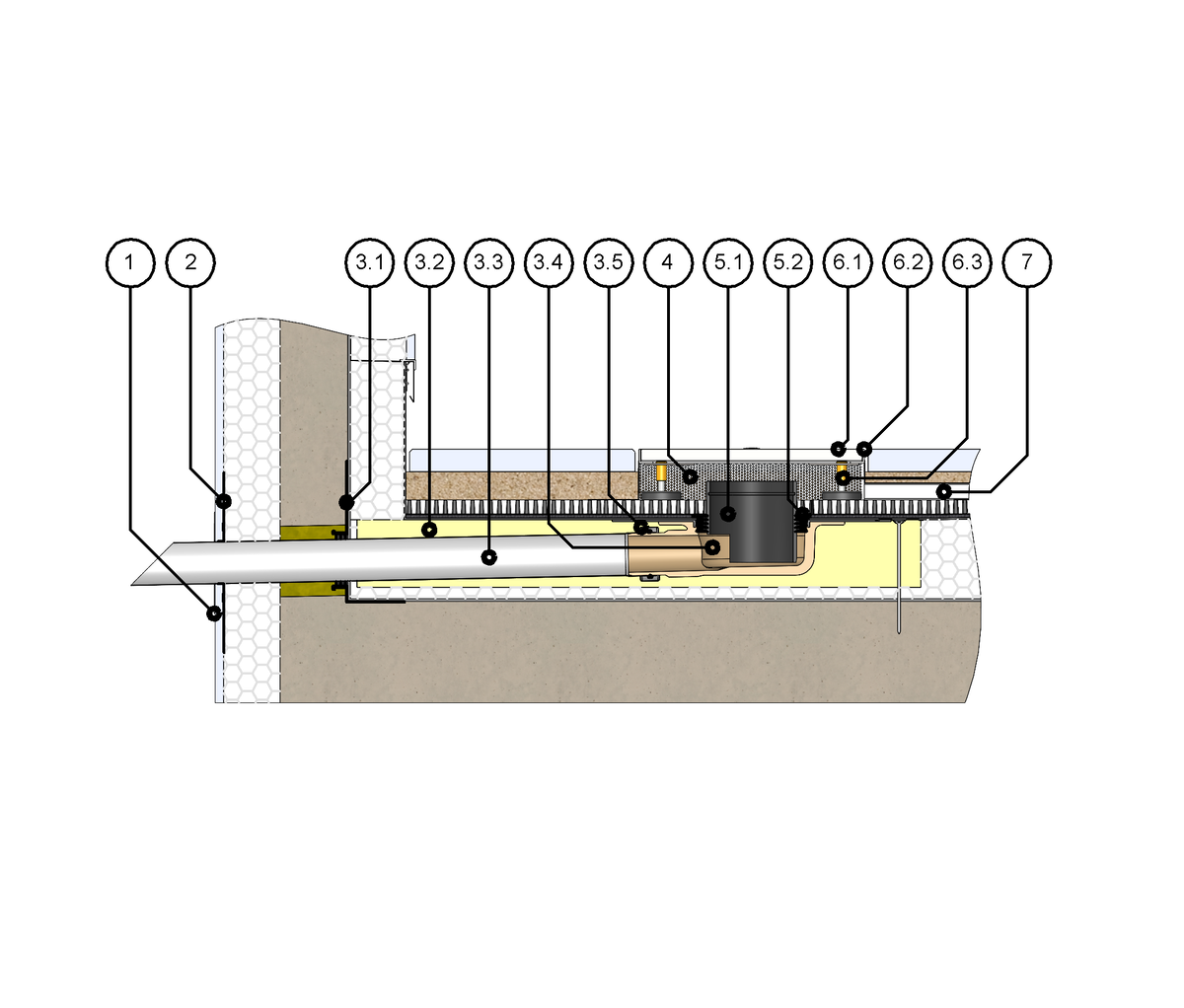

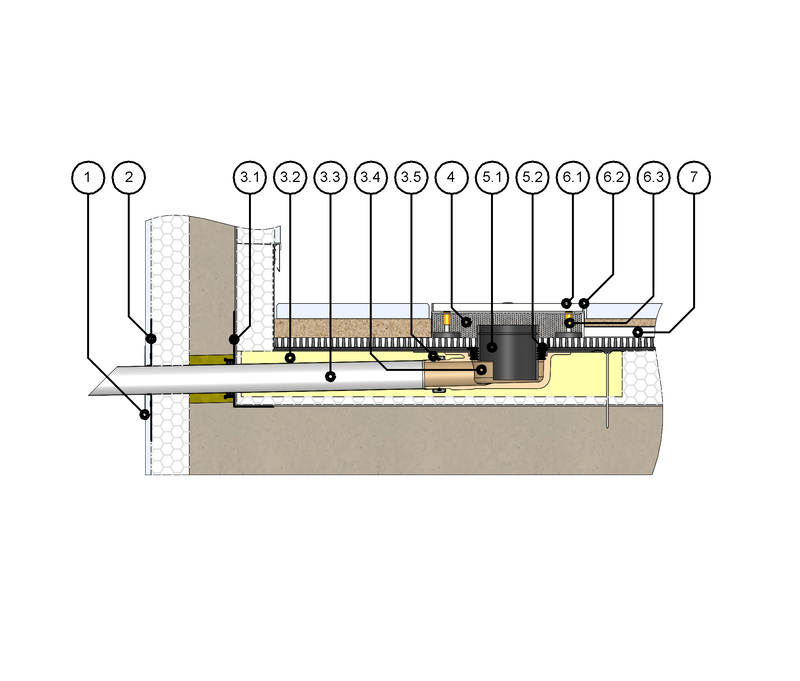

SitaIndra mit SitaMore Anstauring im nicht belüfteten Dachaufbau mit Platten und Stichkanal im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
2 SitaMore Dichtmanschette für WDVS
SitaIndra Gründach bestehend aus:
3.1 SitaMore Dampfsperrplatte flex
3.2 SitaIndra Dämmkörper
3.3 SitaPipe Edelstahl Rohr
3.4 SitaIndra Grundkörper
3.5 SitaPipe Edelstahl Sicherungsschelle
4 SitaDrain® Kiesleiste
SitaMore Anstauring bestehend aus:
5.1 Anstauring
5.2 Dichtring
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 Rahmen
6.3 höhenverstellbare Gummimetallpuffer
7 SitaDrain® Stichkanal
Nicht belüfteter Dachaubau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

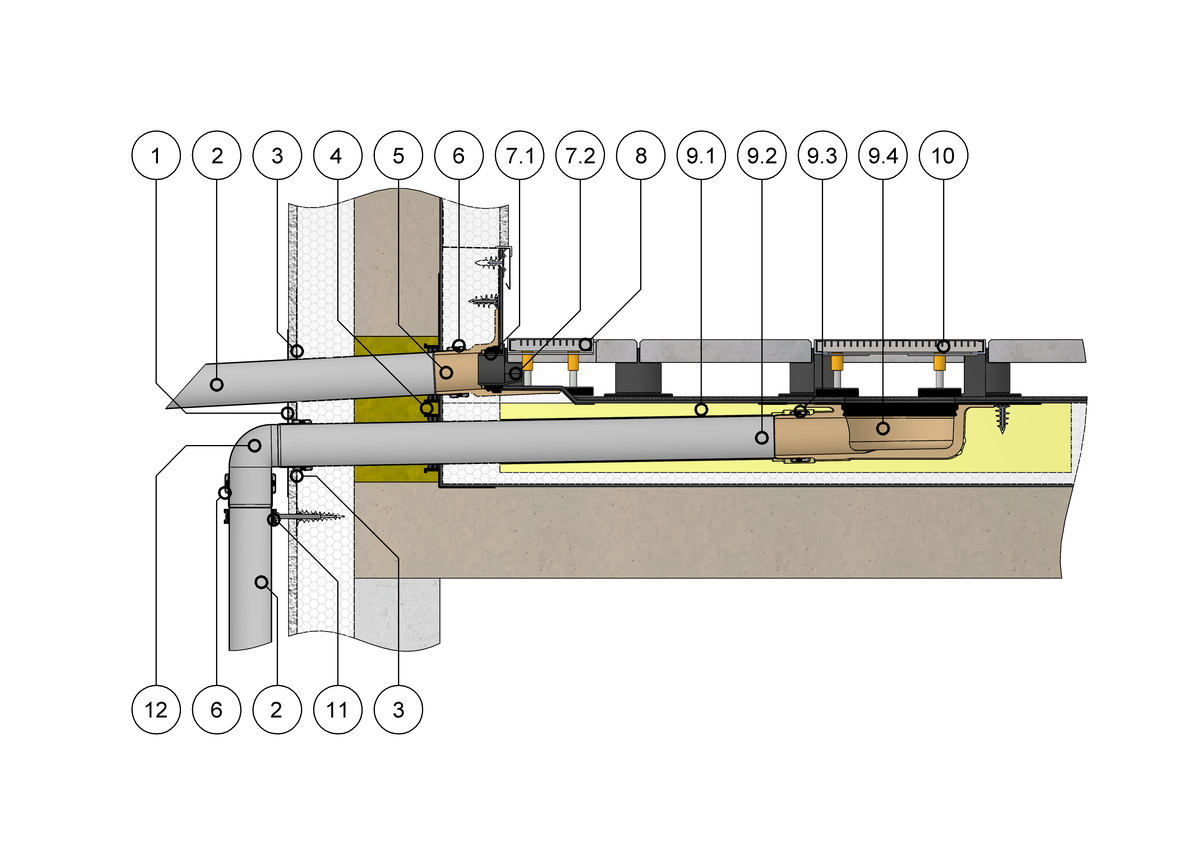

SitaMore Dampfsperrplatte Duoflex mit SitaIndra und SitaEasy
1 Fassaden-Abdeckplatte Sonderanfertigung
2 SitaPipe Edelstahl Rohr
3 SitaMore Dichtmanschette WDVS
4 SitaMore Dampfsperrplatte Duoflex
5 SitaEasy
6 SitaPipe Edelstahl Sicherungsschelle
SitaEasy Anstauelement bestehend aus:
7.1 Dichtring
7.2 Grundkörper
8 SitaDrain® Klassik
SitaIndra Hauptentwässerungsset bestehend aus:
9.1 Dämmkörper
9.2 Edelstahl Anschlussrohr
9.3 Sicherungsschelle
9.4 Einlauftopf
10 SitaDrain® Terra
11 SitaPipe Edelstahl Rohrschelle
12 SitaPipe Edelstahl Bogen
2 SitaPipe Edelstahl Rohr
3 SitaMore Dichtmanschette WDVS
4 SitaMore Dampfsperrplatte Duoflex
5 SitaEasy
6 SitaPipe Edelstahl Sicherungsschelle
SitaEasy Anstauelement bestehend aus:
7.1 Dichtring
7.2 Grundkörper
8 SitaDrain® Klassik
SitaIndra Hauptentwässerungsset bestehend aus:
9.1 Dämmkörper
9.2 Edelstahl Anschlussrohr
9.3 Sicherungsschelle
9.4 Einlauftopf
10 SitaDrain® Terra
11 SitaPipe Edelstahl Rohrschelle
12 SitaPipe Edelstahl Bogen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager mit:
- Plattenbelag
- Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_180075_de.pdfDWG TZ_DB_SitaMore_Dichtmanschette_WDVS_DN70.DWG
SitaMore | Artikel Nr. | |||
---|---|---|---|---|
Dichtmanschette | ||||
DN 70 | SitaPipe Edelstahl Rohrsystem, SitaRondo, SitaSpy | 180075 | Zum Produkt |
