SitaMulti

Verbinderset

Eigenschaften

Formstabil
Robust
Mit wenigen Handgriffen zu installieren

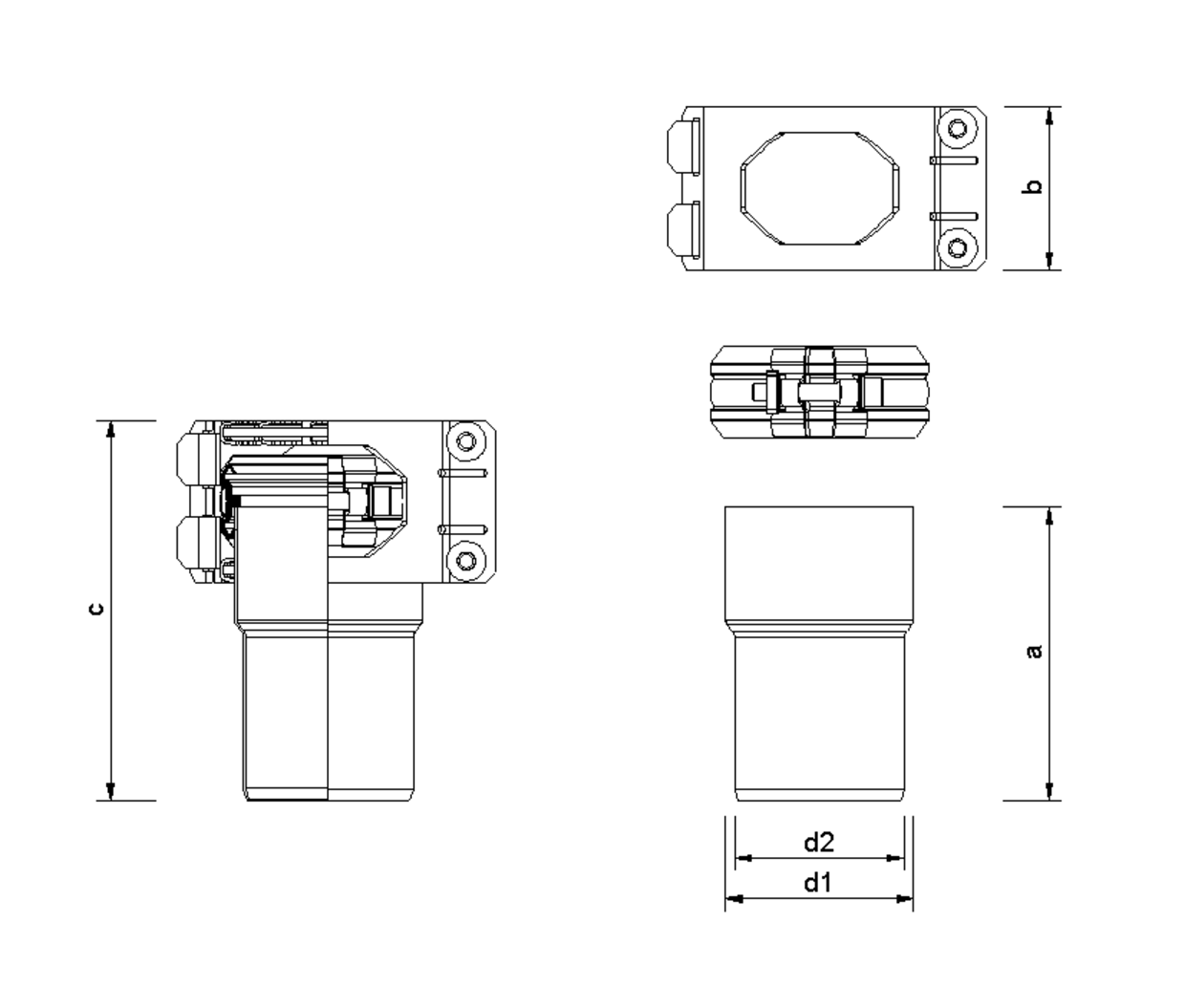

Technische Zeichnung

Nennweite DN	a (mm)	b (mm)	c (mm)	d1 (mm)	d2 (mm)
100	130	87	176	110	110
80	130	72	169	83	75

Leistungstext Einbaubeispiele

SitaMulti mit SitaMulti Verbinderset und SitaPipe Edelstahl Rohr in Lagerkehle

SitaMulti bestehend aus:
1.1 Grundkörper
1.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
1.3 Kiesfang

SitaMulti Verbinderset bestehend aus:
2.1 Haltekralle
2.2 Rapid-Verbinder
2.3 Adapter

3 SitaDSS Rail Montageschiene
4 SitaPipe Edelstahl Rohr
5 SitaDSS Rail Aufhängung
6 SitaPipe Edelstahl Befestigungswinkel
7 SitaPipe Edelstahl Sicherungsschelle
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Rohrschelle

Belüfteter Dachaufbau nach den aaRdT mit:

Dacheindeckung / Abdichtung
Zink / Blechrinne
Trennlage / Schalungsbahn
Unterkonstruktion

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaMulti			Artikel Nr.
Verbinderset
	DN 100	auf SitaPipe Edelstahl Rohr DN 100	407011	Zum Produkt
	DN 80	auf SitaPipe Edelstahl Rohr DN 70	407083	Zum Produkt
