SitaPipe Edelstahl
Rohr
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Die Wandstärke bis DN 125 beträgt 1,0 mm, bei DN 150 beträgt die Wandstärke 1,25 mm, bei DN 200 und DN 250 beträgt die Wandstärke 1,5 mm, bei DN 315 beträgt die Wandstärke 2,0 mm.

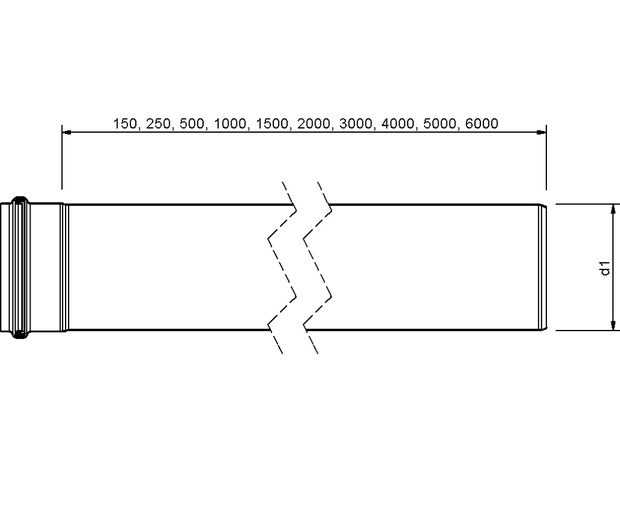

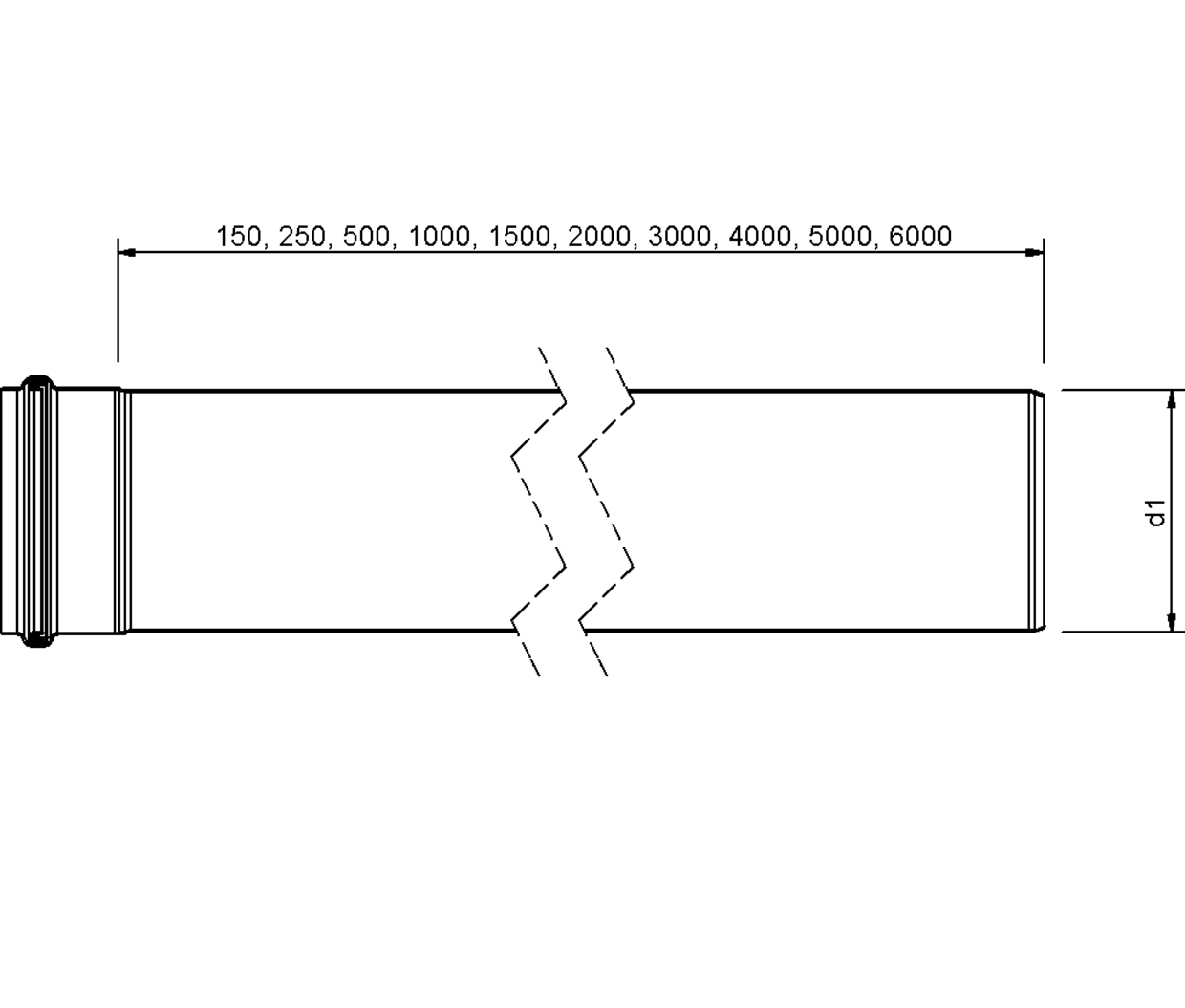

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | d1 (mm) |
|---|---|---|
| 100 | 110 | 110 |
| 125 | 125 | 125 |
| 150 | 160 | 160 |
| 200 | 200 | 200 |
| 250 | 250 | 250 |
| 50 | 50 | 50 |
| 70 | 75 | 75 |
| 315 | 315 | 315 |
| 40 | 40 | 40 |
| 80 | 82 | 82 |
