SitaPipe Edelstahl
Übergangsstück exzentrisch
- Produkte
SitaPipe Edelstahl

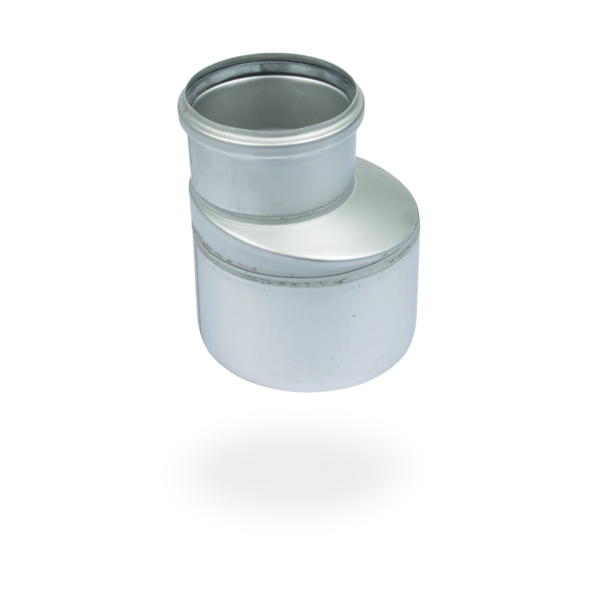

Übergangsstück exzentrisch
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

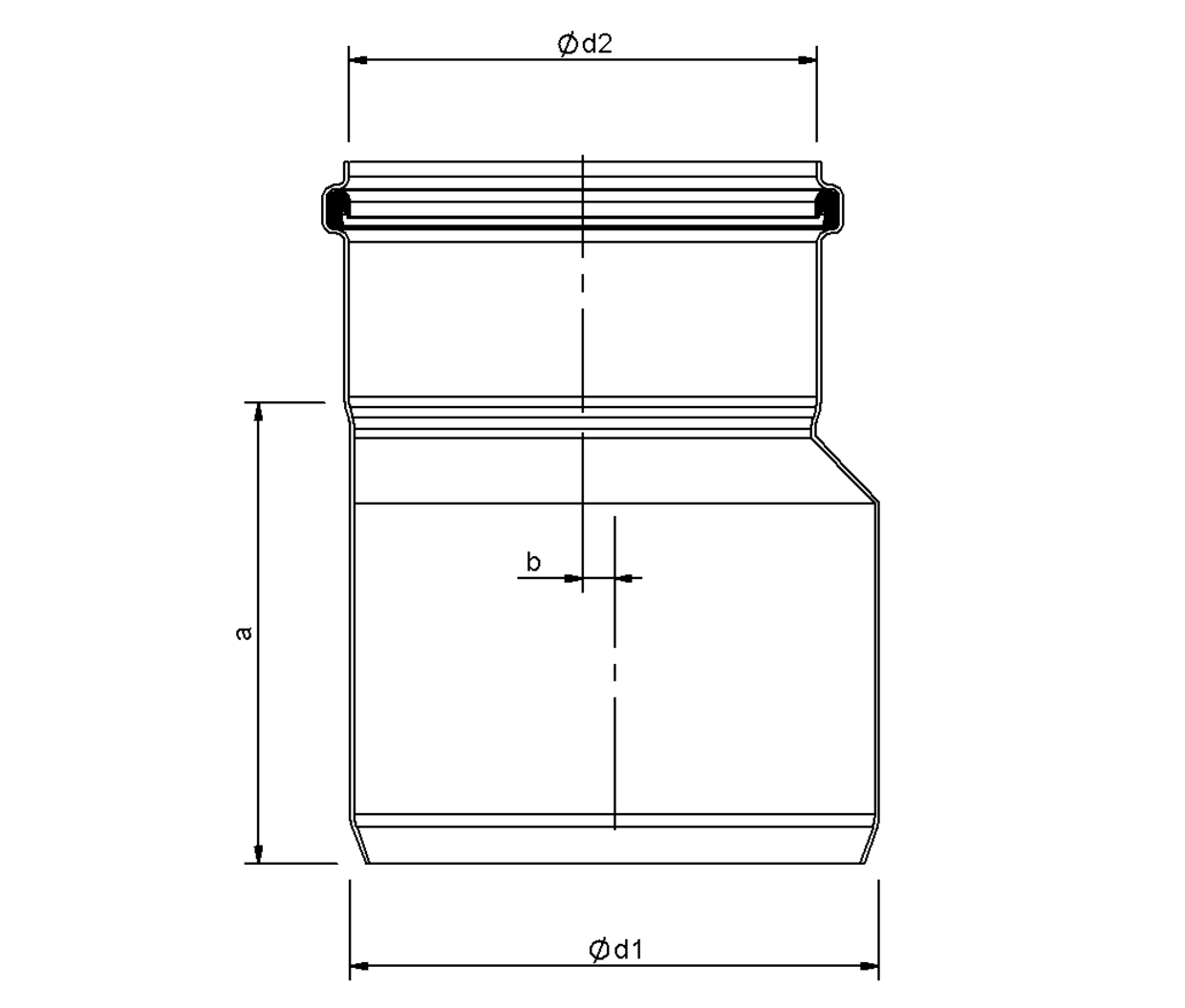

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 109 | 8 | 125 | 110 |
| 100 | 110 | 140 | 22 | 160 | 110 |
| 50 | 50 | 114 | 25 | 110 | 50 |
| 70 | 75 | 116 | 15 | 110 | 75 |
| 50 | 50 | 87 | 7 | 75 | 50 |
| 150 | 160 | 165 | 20 | 200 | 160 |
| 125 | 125 | 138 | 18 | 160 | 125 |
| 200 | 200 | 195 | 25 | 250 | 200 |
| 200 | 200 | 280 | 58 | 315 | 200 |
| 250 | 250 | 242 | 33 | 315 | 250 |
| 40 | 40 | 85 | 5 | 50 | 40 |
| 50 | 50 | 97 | 14 | 82 | 50 |
| 70 | 75 | 178 | 37 | 160 | 75 |
| 80 | 82 | 111 | 11 | 110 | 82 |
