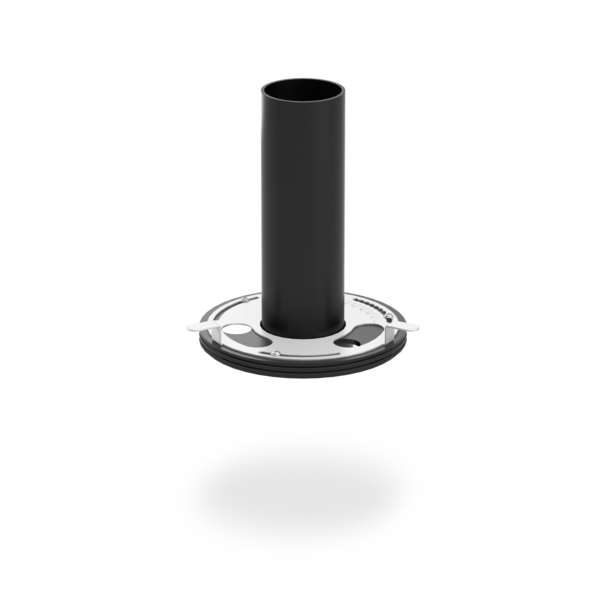

Variante

SitaRetention

Twist

Eigenschaften

Einfaches Einsetzen in den Gully
Individuell einstellbar

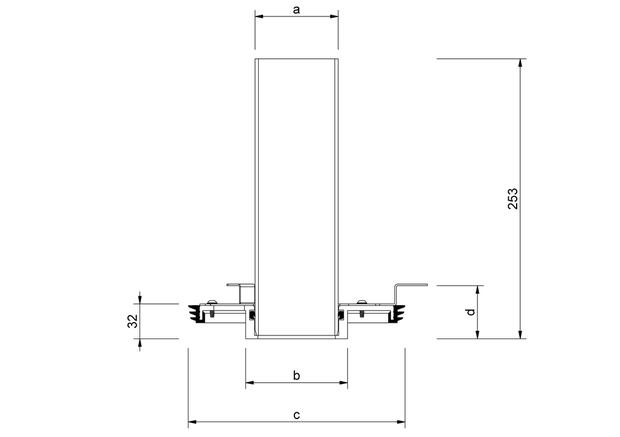

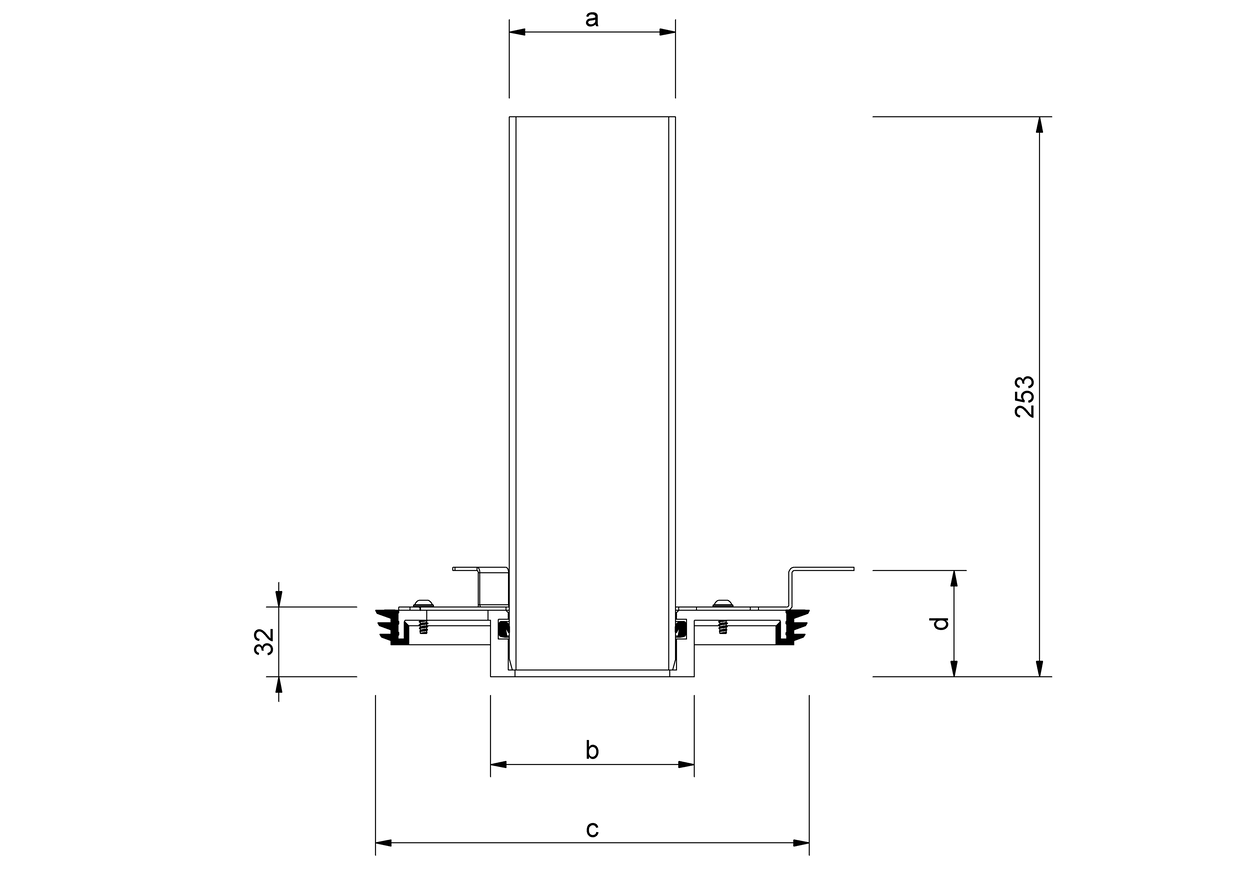

Technische Zeichnung

Für Modell / Serie	a (mm)	b (mm)	c (mm)
SitaStandard, SitaIndra	75	92	196
SitaTrendy	40	57	153

Leistungstext

SitaRetention Twist ohne Kiesfang, aus Polyamid (Grundplatte) und PE (Belüftungsrohr), mit skaliertem Einstellschieber aus Edelstahl zum kontrollierten Ablauf von Regenwasser auf begrünten Dächern, für den Einbau in Dachgullys der Serien SitaStandard, SitaIndra oder SitaTrendy. Das Belüftungsrohr kann bauseits individuell gekürzt werden, inklusive Dichtringen aus EPDM, für den Einbau mit SitaRetention Gründachschacht, liefern und fachgerecht einbauen.

Einbaubeispiele

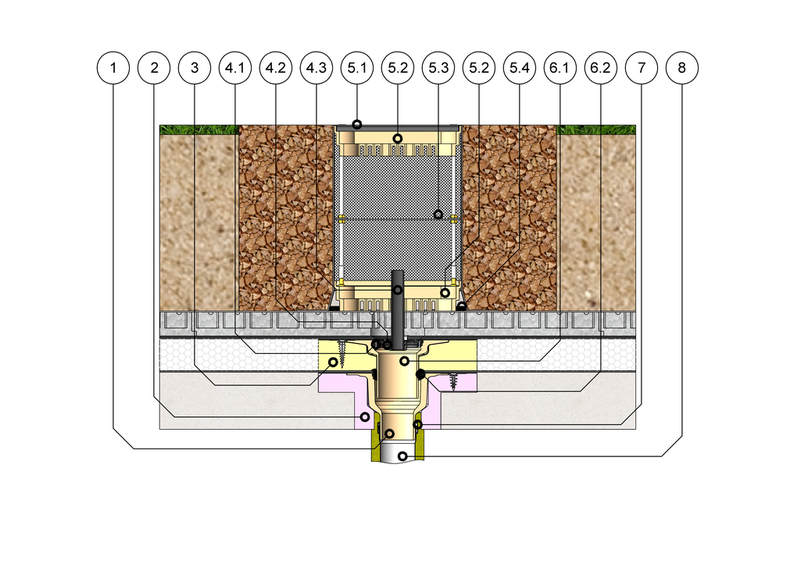

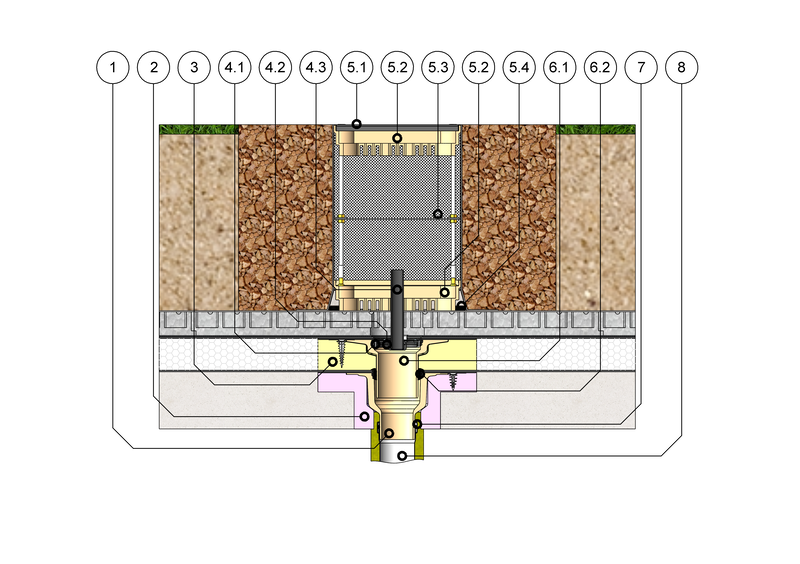

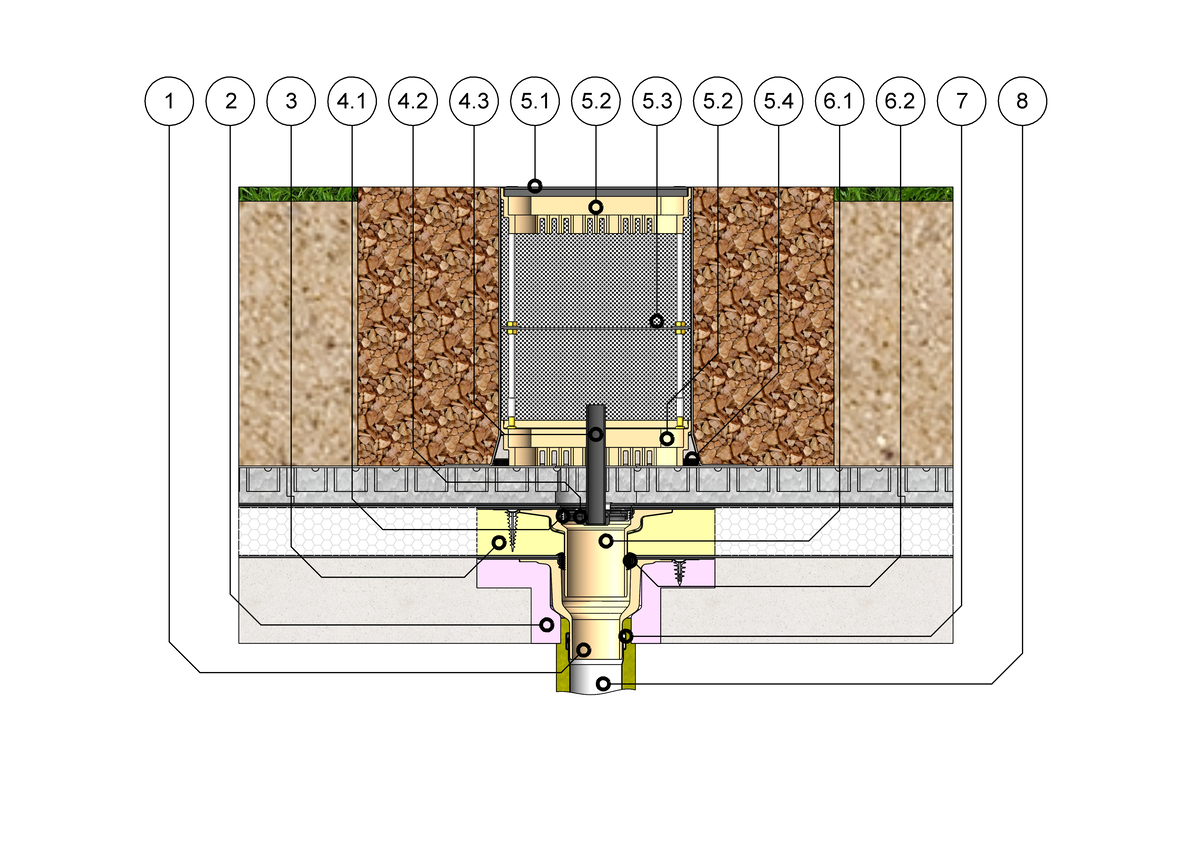

SitaRetention Gründachschacht Intensivbegrünung mit SitaRetention Twist

1 SitaTrendy senkrecht
2 SitaTrendy Dämmkörper Gully
3 SitaTrendy Dämmkörper Aufstockelement

SitaRetention Twist bestehend aus:
4.1 Grundplatte
4.2 Einstellschieber
4.3 Belüftungsrohr

SitaRetention Gründachschcht Intensivbegrünung bestehend aus:
5.1 geschlossene Abdeckung
5.2 Polyurethan Grundkörper
5.3 Lochblech
5.4 höhenverstellbare Gummimetallpuffer

SitaTrendy Aufstockelement bestehend aus:
6.1 Grundkörper
6.2 Dichtring

7 SitaPipe Edelstahl Sicherungsschelle
8 SitaPipe Edelstahl Rohr

Nicht belüfteter Dachaufbau mit intensiver Begrünung nach den aaRdT mit:

Intensive Dachbegrünung/Retentionsdach nach Systemanbieter
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaMulti mit SitaMore Anstauring und SitaRetention Twist mit SitaRetention Gründachschacht Intensivbegrünung in Tiefgaragendecke

SitaMulti bestehend aus:
1.1 Grundkörper
1.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten

SitaMore Anstauring bestehend aus:
2.1 Dichtring
2.2 PE-Anstauring

SitaRetention Twist bestehend aus:
3.1 Grundplatte
3.2 Einstellschieber
3.3 Belüftungsrohr

SitaRetention Gründachschacht für Intensivbegrünung bestehend aus:
4.1 geschlossene Abdeckung
4.2 Polyurethan Grundkörper
4.3 Lochblech
4.4 höhenverstellbare Gummimetallpuffer

5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring

SitaMulti Verbinderset bestehend aus:
7.1 Haltekralle
7.2 Rapid-Verbinder
7.3 Adapter

8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Sicherungsschelle
10 SitaPipe Edelstahl Rohr

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Intensive Dachbegrünung/Retentionsdach nach Systemanbieter
Bautenschutzmatte
dreilagige Abdichtung
Betondecke
Tropfschutz
