SitaStandard
Freispiegelgully
- Produkte
SitaStandard
Freispiegelgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

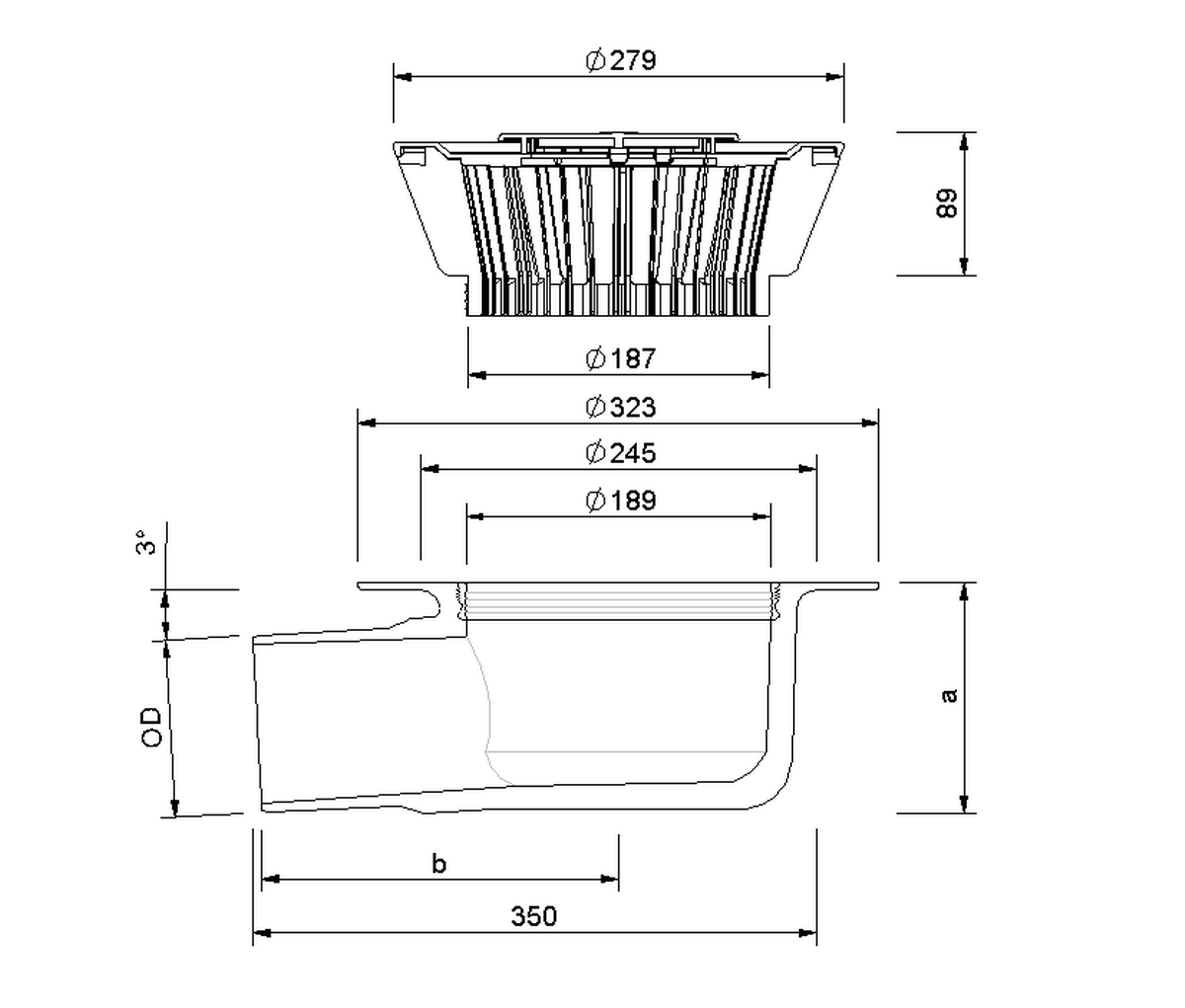

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 70 | 75 | 250 x 350 mm | 122 | 224 |
| 100 | 110 | 250 x 350 mm | 145 | 222 |
| 125 | 125 | 250 x 430 mm | 149 | 298 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaStandard Fluid abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, für Flüssigkunststoffabdichtungen, in den Nennweiten DN 70, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit eingeschäumten Heizelement nach EN 60335-1/2 und 2,0 m langem Kabel zum direkten Anschluss an 230 V bei einer Heizleistung von ca. 10 W, inklusive Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.8 | 2.8 | 3.8 | 4.7 | 5.8 | 6.9 | 7.9 | 8.9 | 10.2 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 100 | 0.5 | 1.5 | 2.4 | 3.4 | 4.3 | 5.3 | 6.3 | 7.5 | 8.6 | 9.8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 125 | 0.8 | 1.9 | 3.9 | 4.1 | 5.3 | 6.3 | 7.3 | 8.4 | 9.4 | 10.8 | 12.1 | 13.2 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.8 | 9.4 | 11.3 | 13.1 | 14.2 | 15.3 | 15.4 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |
| 100 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 8.1 | 9.8 | 11.8 | 13.8 | 16.5 | 19.1 | 22.9 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 |
| 125 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.6 | 8.9 | 10.3 | 11.6 | 12.1 | 12.6 | 12.8 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaStandard | Artikel Nr. | |||
|---|---|---|---|---|
Fluid abgewinkelt beheizt | ||||
| DN 70 | Klebeflansch | 101590 | Zum Produkt | |
| DN 100 | Klebeflansch | 101790 | Zum Produkt | |
| DN 125 | Klebeflansch | 101990 | Zum Produkt |
+
