Variante

SitaStandard

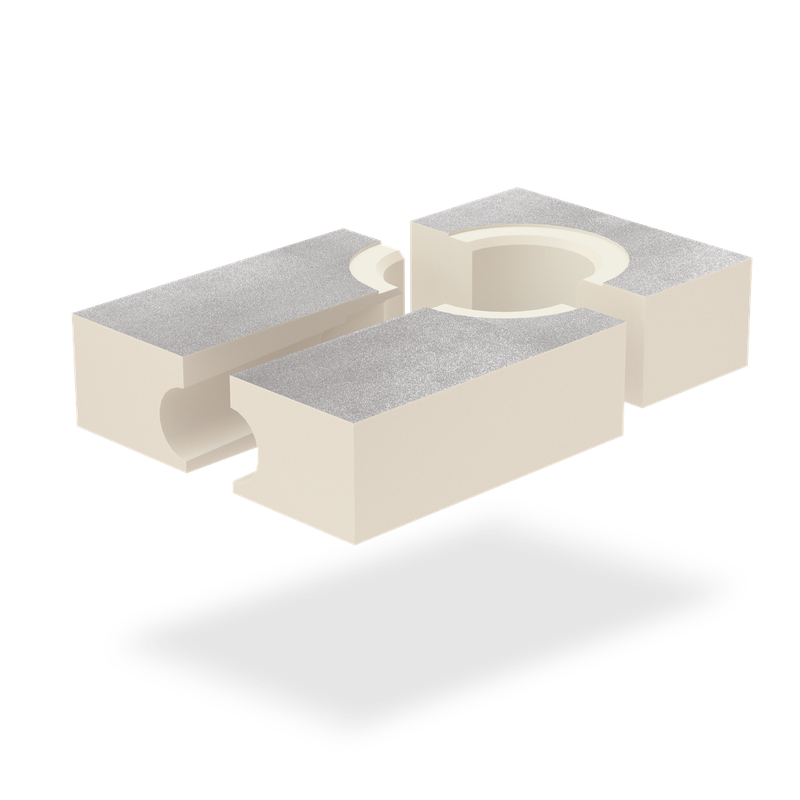

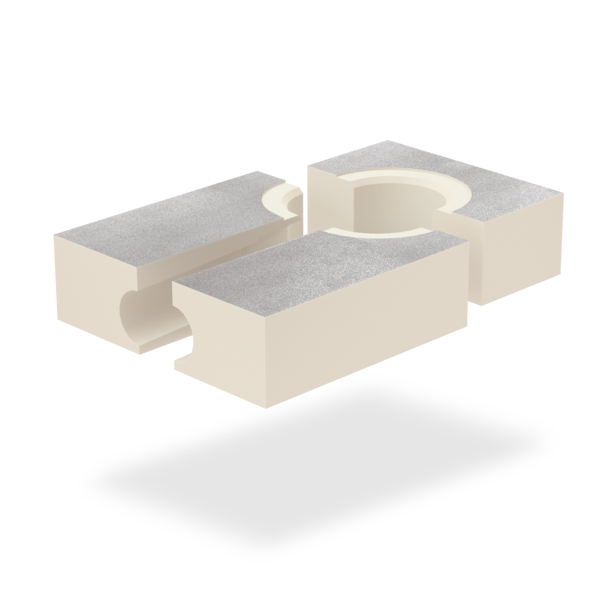

abgewinkelt Dämmkörper

Foto_S_SitaStandard_abgewinkelt_DN_100_Daemmkoerper.tif

Eigenschaften

Druckfest
Maßstabil
Verrottungsfest

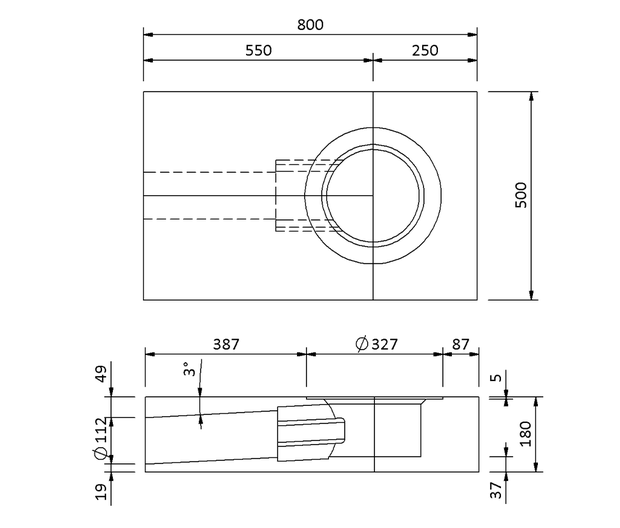

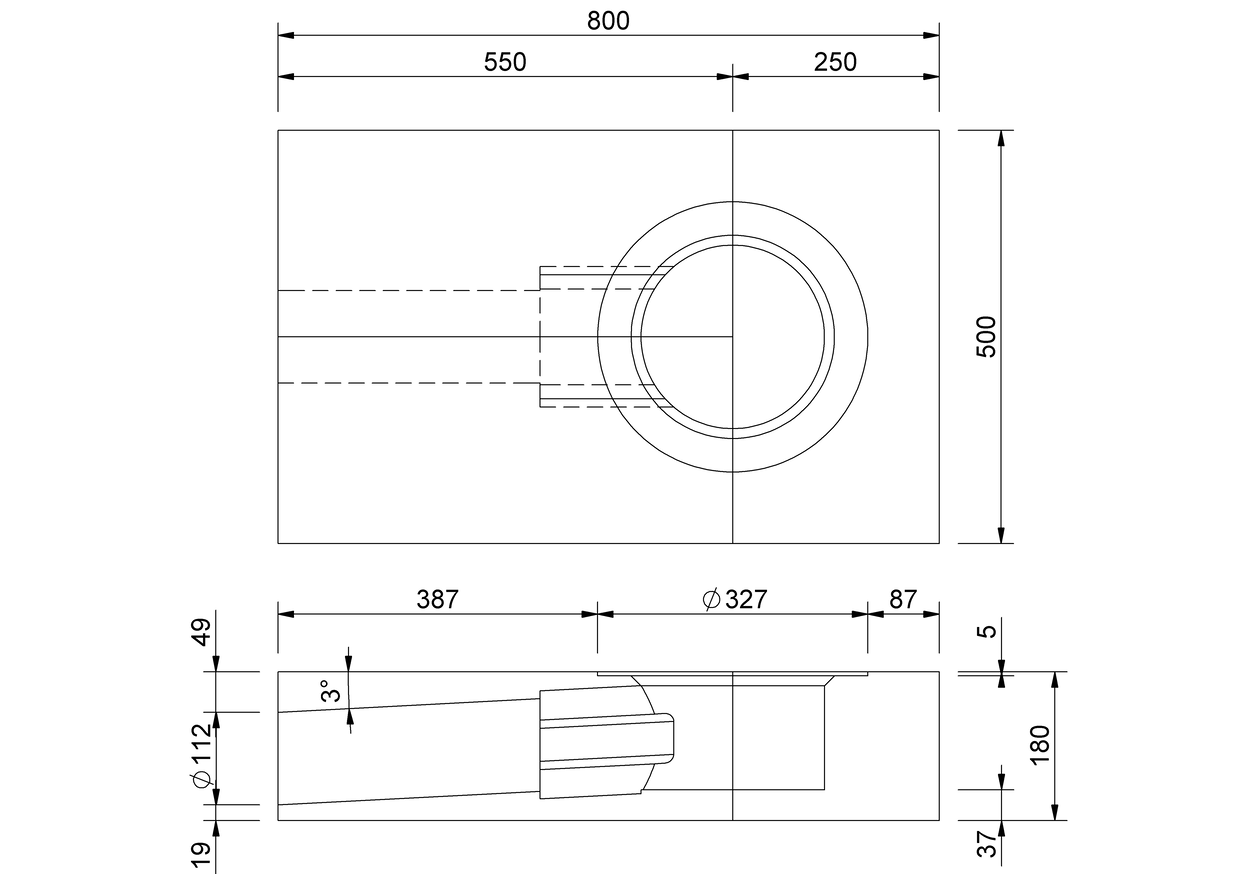

Technische Zeichnung

Leistungstext

SitaStandard abgewinkelt Dämmkörper, aus Polyurethan mit Aluminium Deckschichten, dreiteilig in der Größe 800 x 500 x 180 mm, Wärmeleitfähigkeit lambda = 0,023 W/mK, Druckfestigkeit 120 kPa, als Einbauhilfe mit passgenauer Profilierung und als Wärmedämmung zur Verhinderung von Wärmebrücken, liefern und fachgerecht einbauen.

Einbaubeispiele

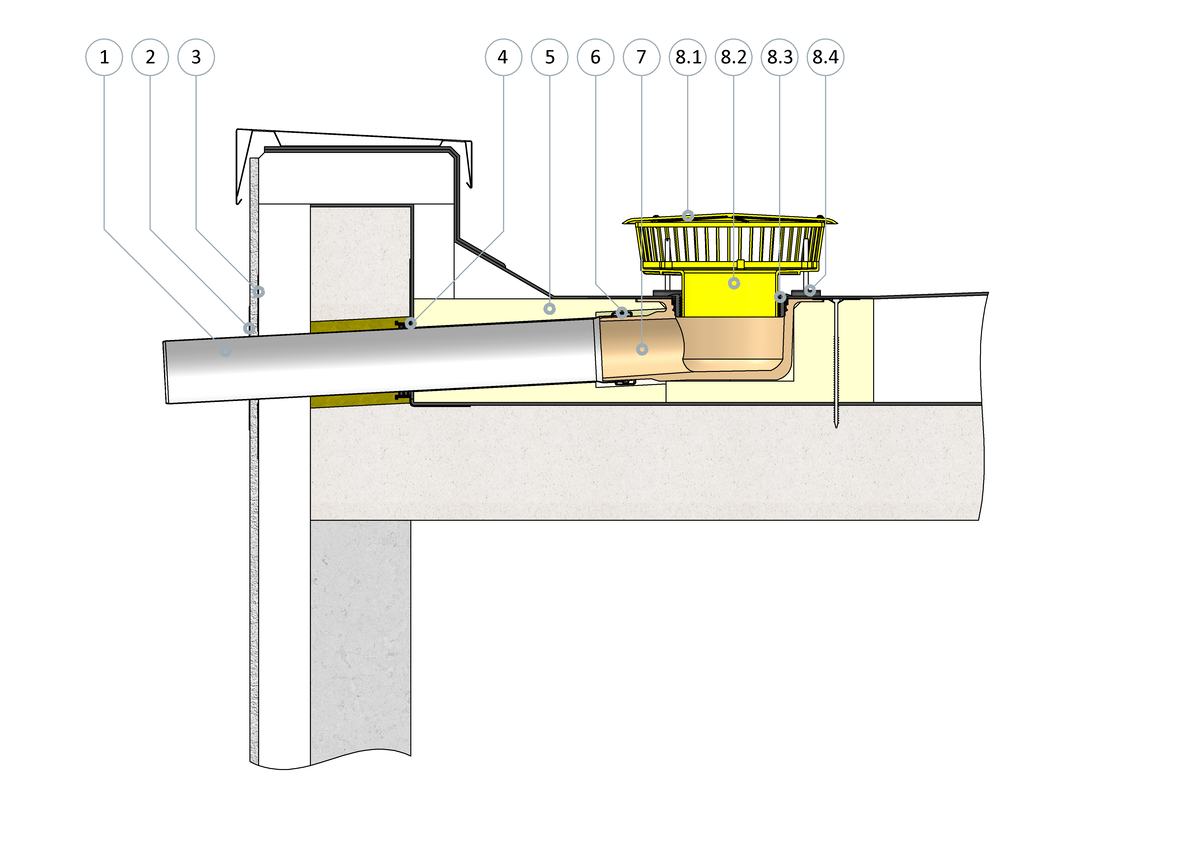

SitaStandard abgewinkelt als Notentwässerung im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaAttika Fassaden-Abdeckplatte
3 SitaMore Dichtmanschette für WDVS
4 SitaMore Dampfsperrplatte flex
5 SitaStandard abgewinkelt Dämmkörper
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaStandard abgewinkelt

SitaMore Anstauelement bestehend aus:
8.1 Deckel
8.2 Grundkörper
8.3 Dichtring
8.4 höhenverstellbare Gummimetallpuffer

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaStandard			Artikel Nr.
abgewinkelt Dämmkörper
abgewinkelt Dämmkörper	180 mm	SitaStandard abgewinkelt DN 100	109009	Zum Produkt
