SitaVasant

Double Notentwässerungskanal

Foto_S_SitaVasant_Double_Notentwaesserungskanal.tif

Eigenschaften

Einfache Montage
Schnelle Erweiterung der Notentwässerung
Höhe der Einlaufkante bei 35 mm

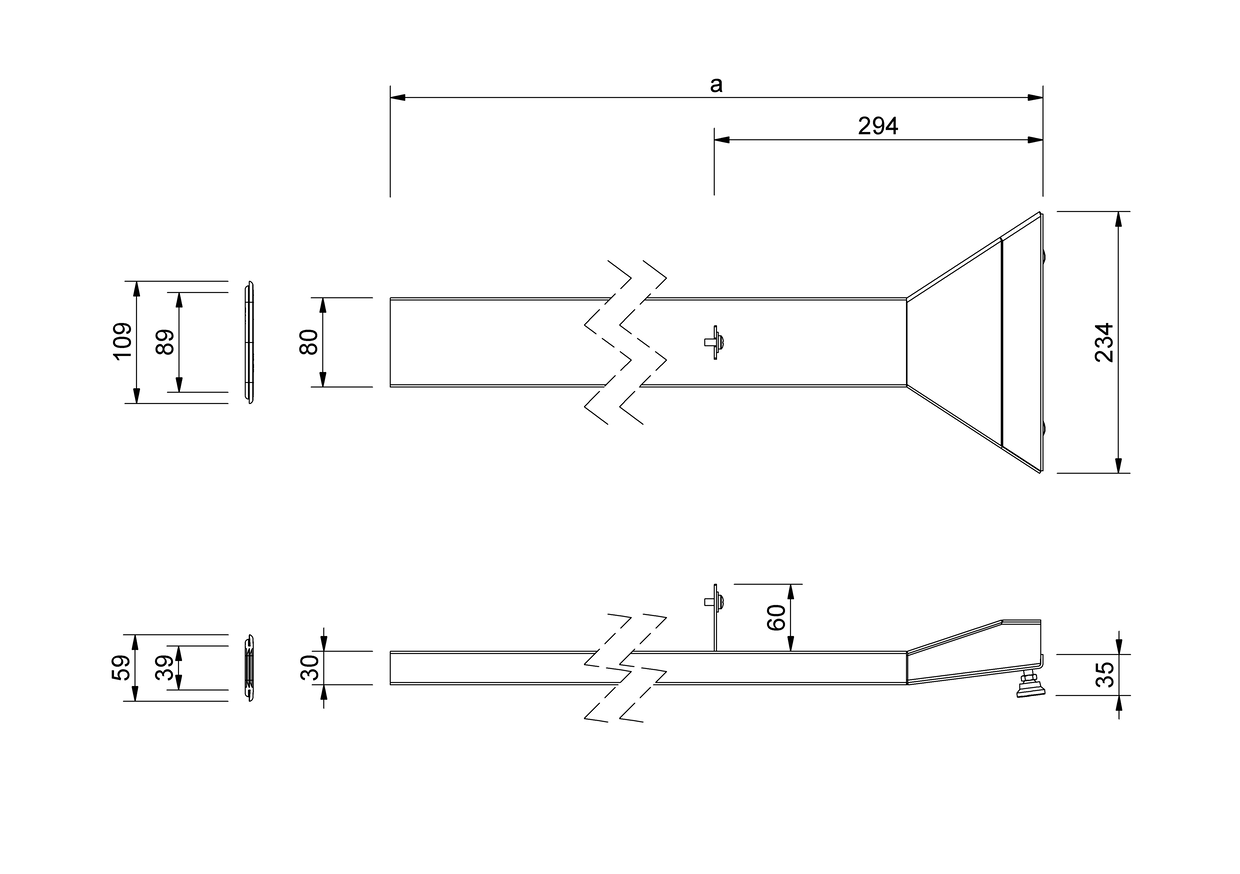

Technische Zeichnung

a (mm)
1622
1122

Leistungstext

SitaVasant Double Notentwässerungskanal, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, zur Notentwässerung, für den Einbau im SitaVasant, Höhe der Einlaufkante 35 mm, Bauteillänge 1121 oder 1621 mm, mit angeschweißtem Winkel zur Befestigung am Gully, inklusive Gelenkfüßen und Dichtring, liefern und fachgerecht einbauen.

Einbaubeispiele

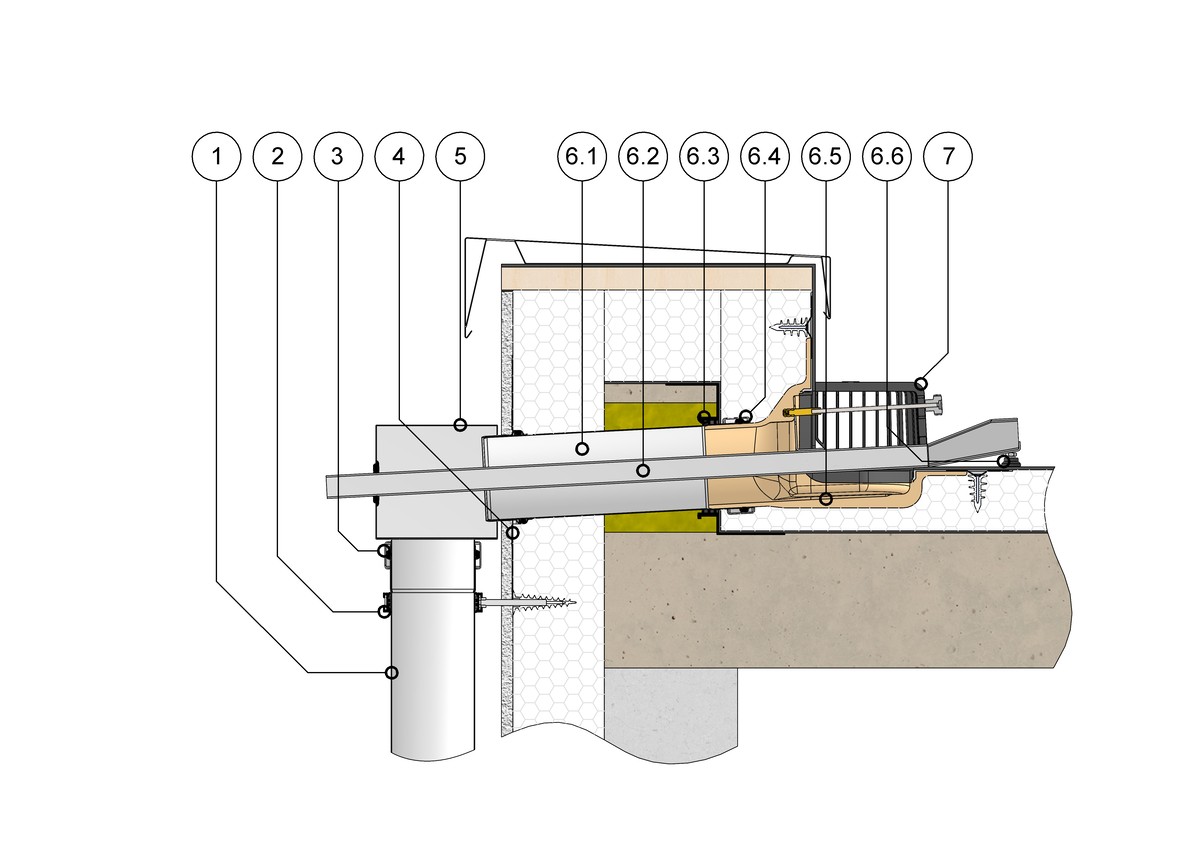

SitaVasant Double mit Kiesfang im nicht belüfteten Dachaufbau

1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück

SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.3 Dampfsperrplatte
6.4 Sicherungsschelle
6.5 Gully
6.6 Gelenkfuß

7 SitaVasant Double Kiesfang

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaVasant			Artikel Nr.
Double Notentwässerungskanal
	Für 500 mm	SitaVasant 500 mm	509003	Zum Produkt
	Für 1000 mm	SitaVasant 1000 mm	509004	Zum Produkt
