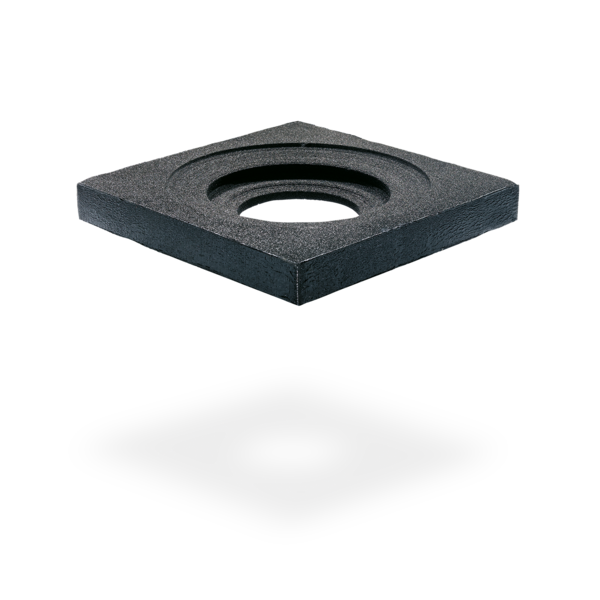

SitaMulti
Dämmkörper Aufstockelement
Eigenschaften
- Wasserdicht
- Dampfdicht
- Nichtbrennbar
- Schädlingssicher
- Druckfest
- Maßbeständig
- Säurebeständig

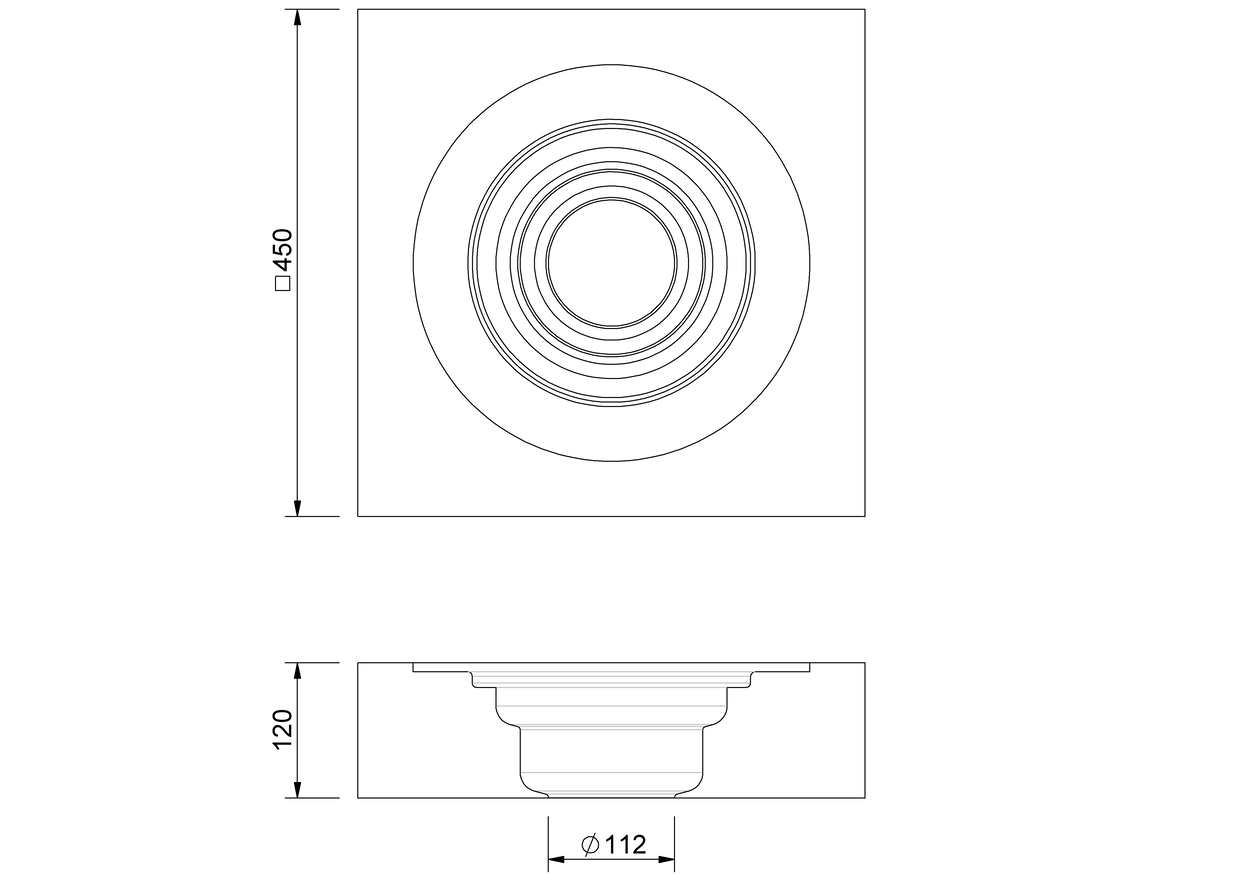

Technische Zeichnung
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaMulti_Daemmkoerper_Aufstockelement.dwg
Artikelauswahl
SitaMulti Dämmkörper Aufstockelement aus Schaumglas, WLG 050. Zur Wärmedämmung und Aufnahme des Aufstockelementes, 120 mm Höhe, liefern und fachgerecht einbauen.

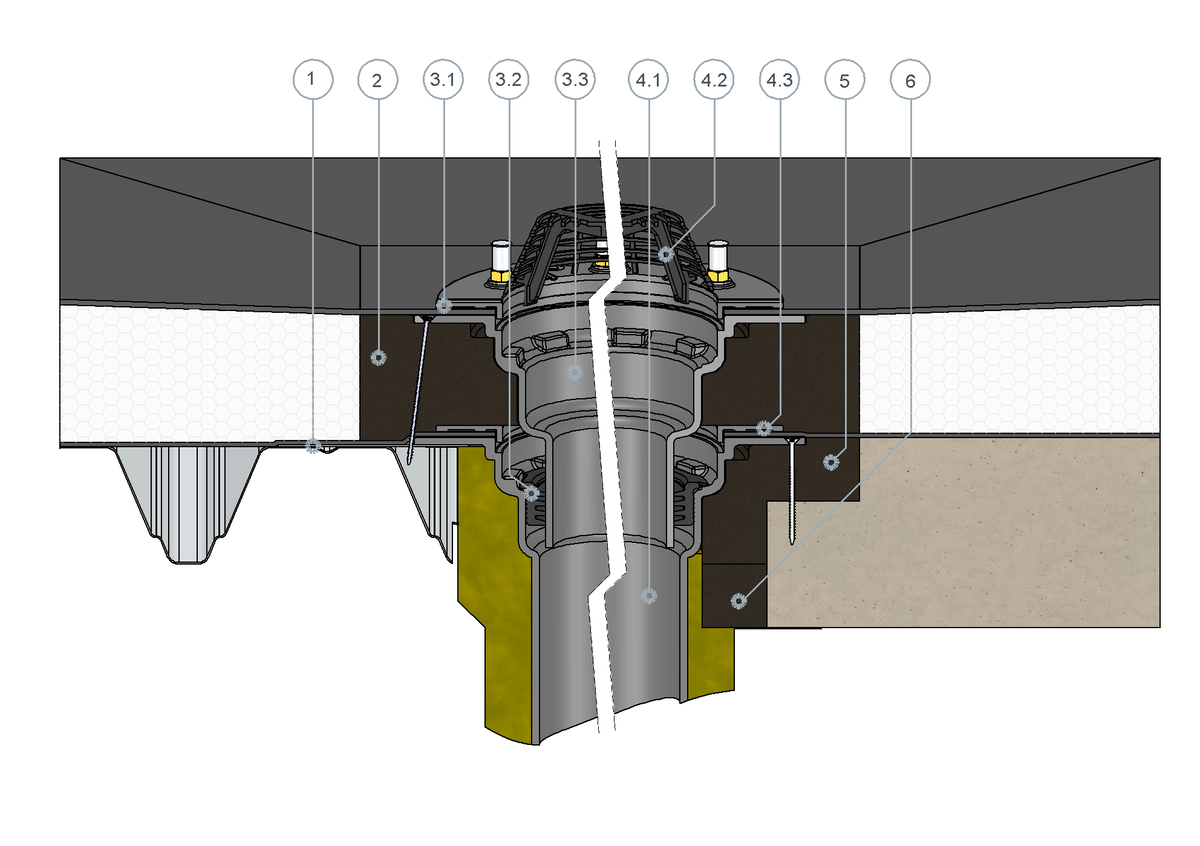

SitaMulti im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaMulti mit SitaMulti Aufsatzrahmen im nicht belüfteten Dachaufbau
1 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag
- Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Gefälleestrich
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_E409006_de.pdfDWG TZ_DB_SitaMulti_Daemmkoerper_Aufstockelement.dwg
| SitaMulti | Artikel Nr. | ||
|---|---|---|---|
Dämmkörper Aufstockelement | |||
| SitaMulti Aufstockelement | E409006 | Zum Produkt |
