SitaTrendy
Freispiegelgully
- Produkte
-
SitaTrendy
-
Freispiegelgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

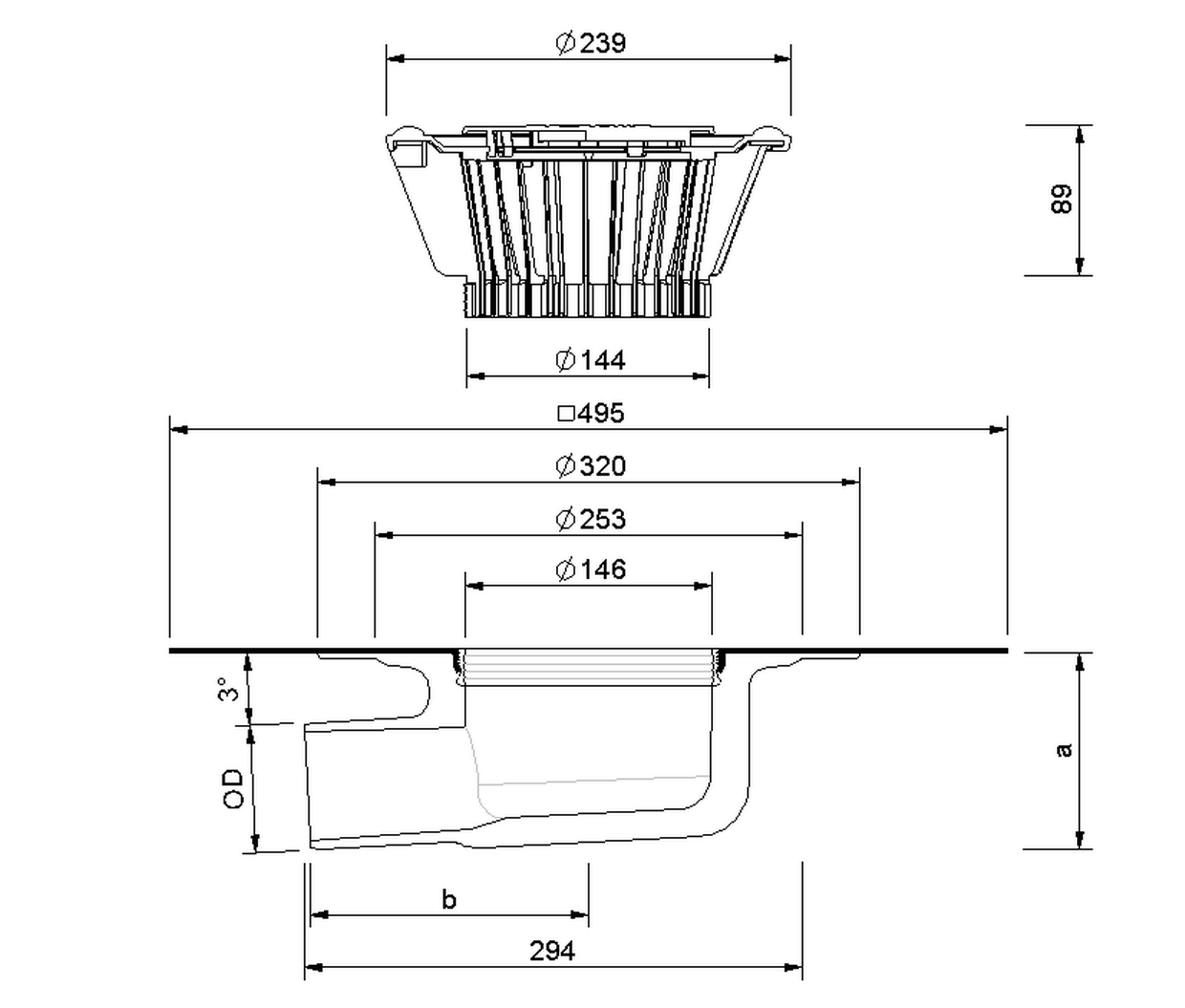

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Aussparungsmaß (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 250 x 350 | 153 | 162 |
| 125 | 125 | 250 x 420 | 161 | 241 |
| 70 | 75 | 250 x 350 | 117 | 165 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett]( "SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett")
![SitaTrendy mit Anstauelement für die Notentwässerung als Speier im belüfteten Dachaufbau]( "SitaTrendy mit Anstauelement für die Notentwässerung als Speier im belüfteten Dachaufbau")
MultiCAD und BIM-Daten
Ausschreiben.de
Downloads
Artikelauswahl

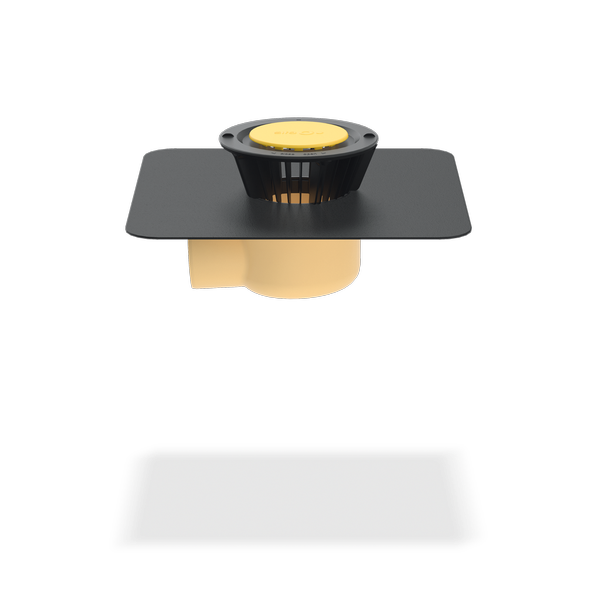

SitaTrendy abgewinkelt, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 100 und DN 125. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit großer Wunschanschlussmanschette (495 mm x 495 mm), passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des beiliegenden Kiesfanges, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
70
0,5
1,1
1,6
2,6
3,5
4,5
5,4
6,5
7,5
8,5
9,5
10,8
12,1
12,1
12,1
12,1
12,1
12,1
12,1
12,1
100
0,5
1,2
1,8
2,7
3,6
4,6
5,6
6,7
7,8
9
10,2
11,9
13,5
13,5
13,5
13,5
13,5
13,5
13,5
13,5
125
0,6
1,5
2,4
3,1
3,8
4,8
5,7
6,8
7,9
9,5
11
12,4
13,8
13,8
13,8
13,8
13,8
13,8
13,8
13,8
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
70
1,2
2,2
3,1
4,6
6
7,5
8,9
10,5
12
12,6
13,1
13,6
14
14
14
14
14
14
14
14
100
1,2
2,3
3,3
4,7
6
7,5
9
10,5
11,9
14,5
17
19,9
22,8
22,8
22,8
22,8
22,8
22,8
22,8
22,8
SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett
1 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaTrendy mit Anstauelement für die Notentwässerung als Speier im belüfteten Dachaufbau
SitaMore Anstauelement bestehend aus:
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaTrendy Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaTrendy Dämmkörper Aufstockelement
4 SitaTrendy senkrecht
5 SitaPipe Edelstahl Sicherungschelle
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Rohrschelle
8 SitaPipe Edelstahl Rohr
9 SitaAttika Fassaden-Abdeckplatte
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaTrendy Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaTrendy Dämmkörper Aufstockelement
4 SitaTrendy senkrecht
5 SitaPipe Edelstahl Sicherungschelle
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Rohrschelle
8 SitaPipe Edelstahl Rohr
9 SitaAttika Fassaden-Abdeckplatte
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
