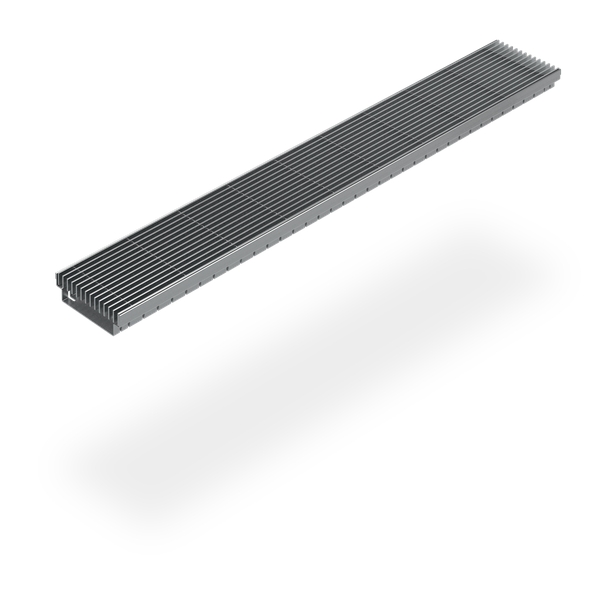

SitaDrain® Kastenrinne
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

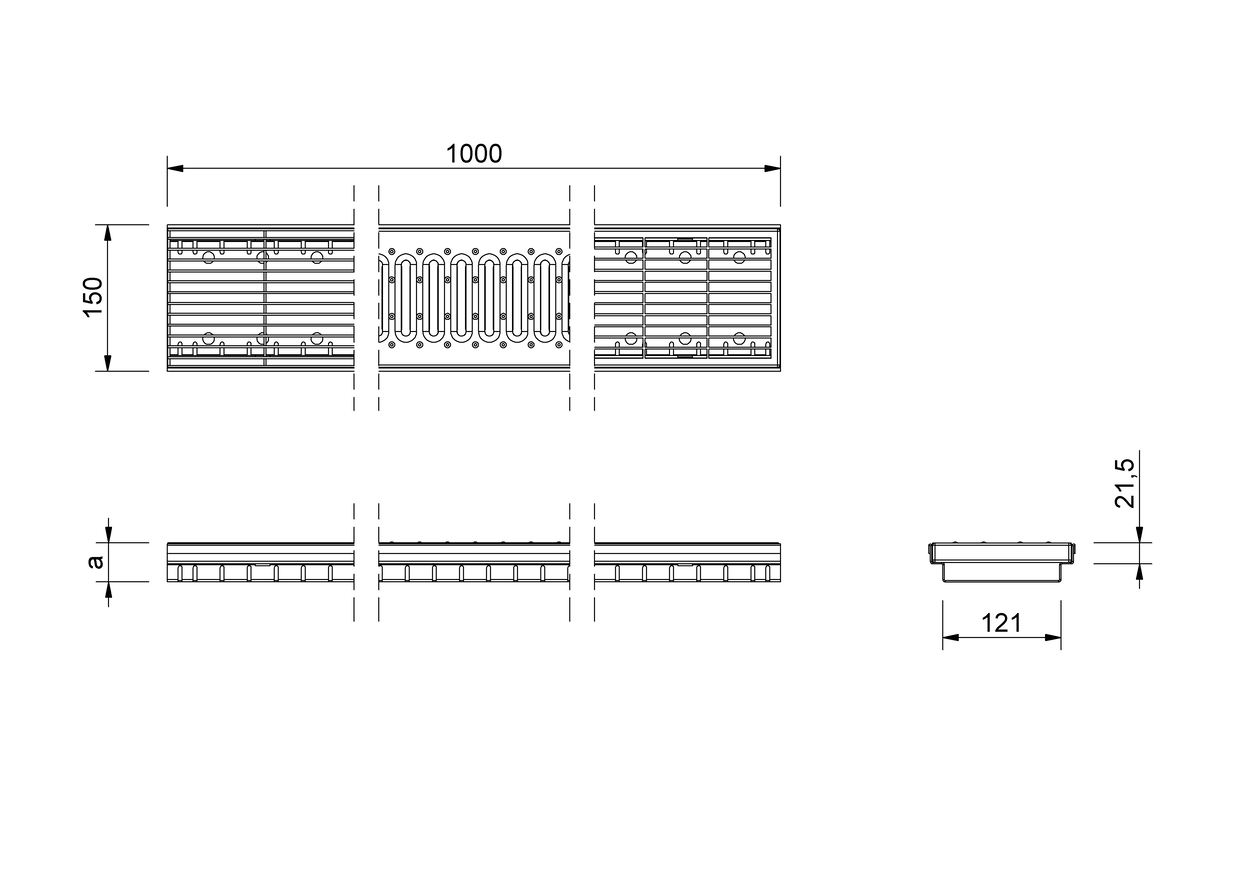

Technische Zeichnung
| a (mm) |
|---|
| 30 |
| 40 |
| 50 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_221535_de.pdf
PDF TechnischeZeichnung_221540_de.pdf
PDF TechnischeZeichnung_221545_de.pdf
PDF TechnischeZeichnung_221550_de.pdf
PDF TechnischeZeichnung_221555_de.pdf
PDF TechnischeZeichnung_223015_de.pdf
PDF TechnischeZeichnung_224015_de.pdf
PDF TechnischeZeichnung_225015_de.pdf
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Stegrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Stegrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Stegrost_Edelstahl.dwg
Artikelauswahl

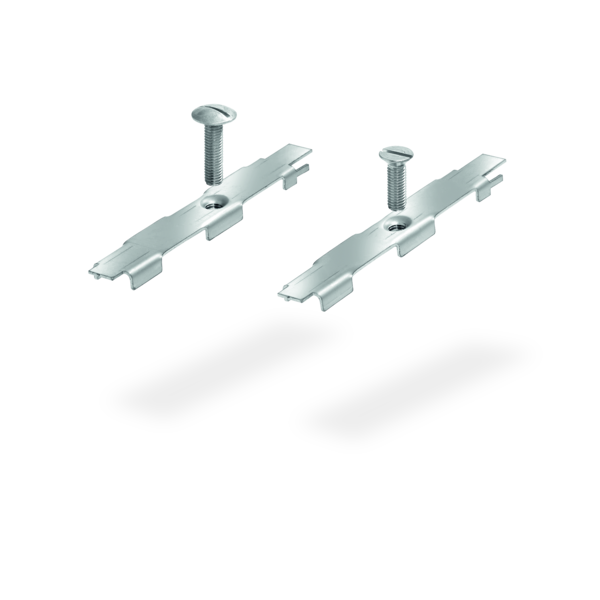

SitaDrain® Kastenrinne mit Einlegerost, Rinne und Einlegerost aus Edelstahl rostfrei, Werkstoffnummer 1.4301, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, in den Maßen 150 mm x 1000 mm, in den Höhen 30 mm, 40 mm oder 50 mm, Rinne mit 4 mm breiten Schlitzen zur Ableitung des Regenwassers von der Nutzschicht auf die Abdichtungsebene, inklusive Verbindungskrallen, liefern und fachgerecht einbauen.

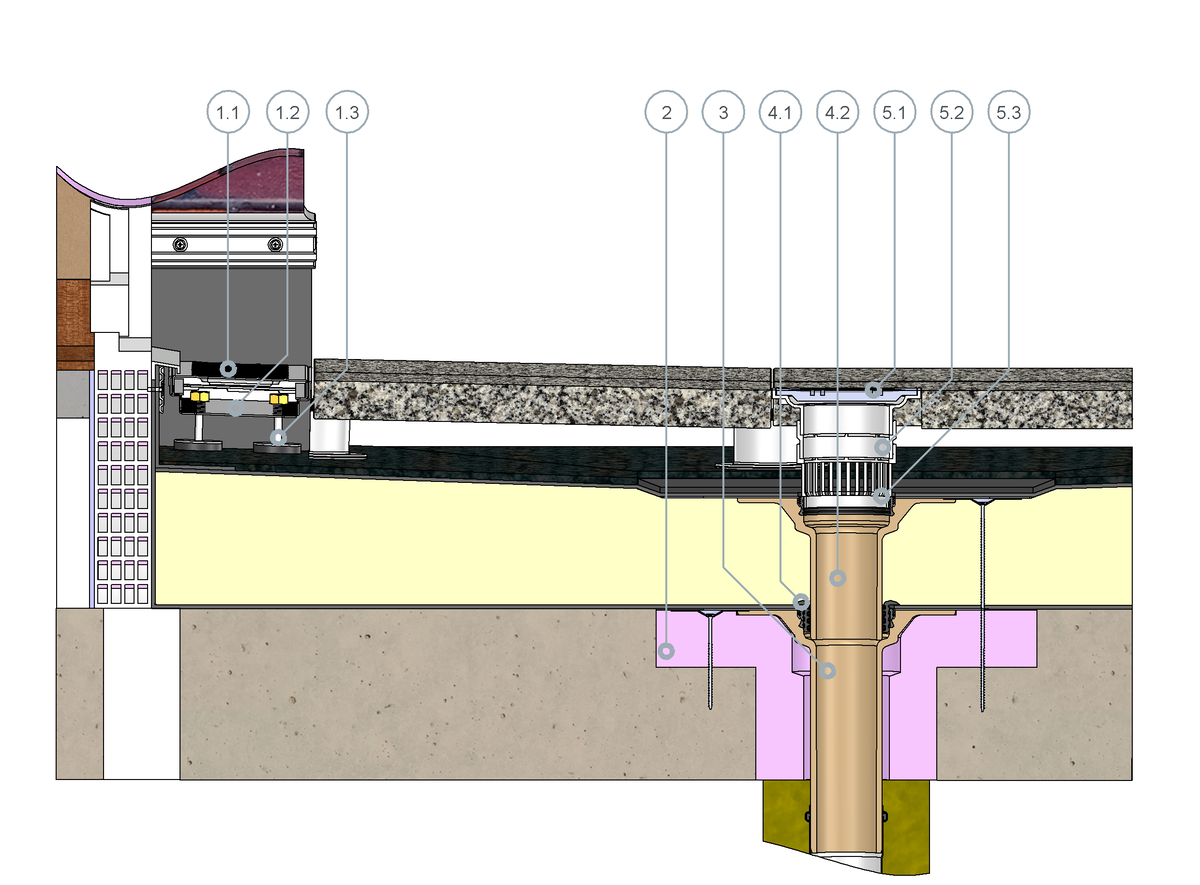

SitaDrain® Kastenrinne und SitaCompact im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager

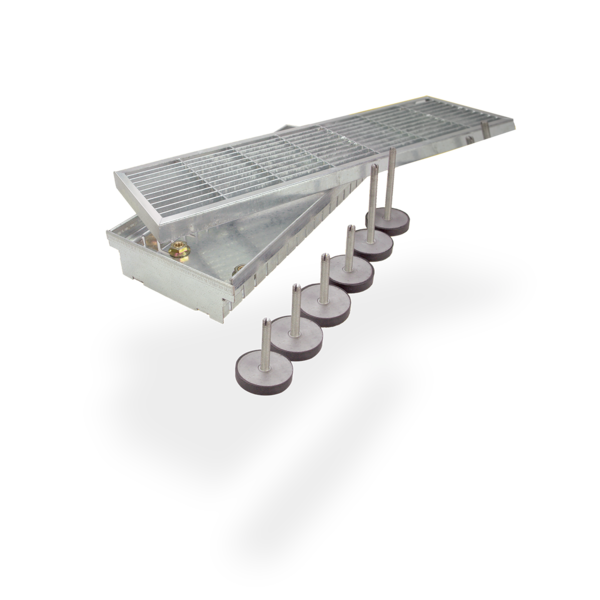

SitaDrain® Kastenrinne bestehend aus:
1.1 Gitterrost
1.2 Grundkörper

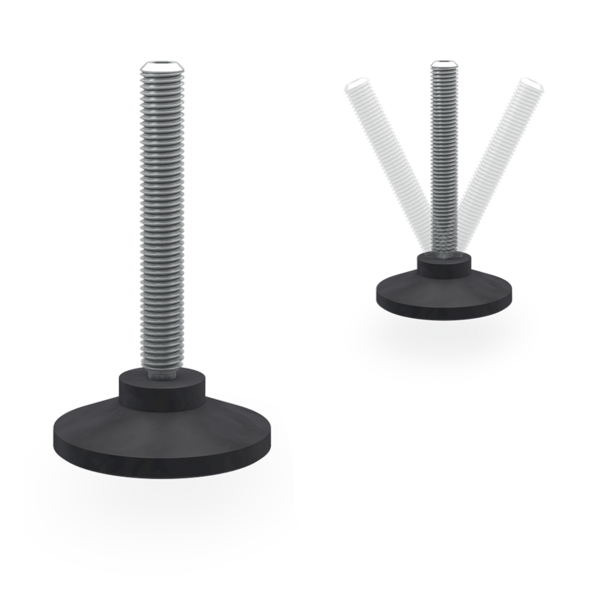

1.3 Höheneinstellset
2 SitaCompact Dämmkörper
3 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
4.1 Dichtring
4.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
5.1 Endrost
5.2 Höhenausgleichsstück
5.3 Gittereinlasssieb
1.1 Gitterrost
1.2 Grundkörper
1.3 Höheneinstellset
2 SitaCompact Dämmkörper
3 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
4.1 Dichtring
4.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
5.1 Endrost
5.2 Höhenausgleichsstück
5.3 Gittereinlasssieb
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_221530_de.pdfPDF TechnischeZeichnung_221535_de.pdf
PDF TechnischeZeichnung_221540_de.pdf
PDF TechnischeZeichnung_221545_de.pdf
PDF TechnischeZeichnung_221550_de.pdf
PDF TechnischeZeichnung_221555_de.pdf
PDF TechnischeZeichnung_223015_de.pdf
PDF TechnischeZeichnung_224015_de.pdf
PDF TechnischeZeichnung_225015_de.pdf
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_30mm_Stegrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_40mm_Stegrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Gitterrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Laengsstabrost_Edelstahl.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_50mm_Stegrost_Edelstahl.dwg
| SitaDrain® Kastenrinne | Artikel Nr. | |||
|---|---|---|---|---|
Edelstahl rostfrei | ||||
| Stegrost | 30 mm | 221530 | Zum Produkt | |
| Gitterrost | 30 mm | 221535 | Zum Produkt | |
| Stegrost | 40 mm | 221540 | Zum Produkt | |
| Gitterrost | 40 mm | 221545 | Zum Produkt | |
| Stegrost | 50 mm | 221550 | Zum Produkt | |
| Gitterrost | 50 mm | 221555 | Zum Produkt | |

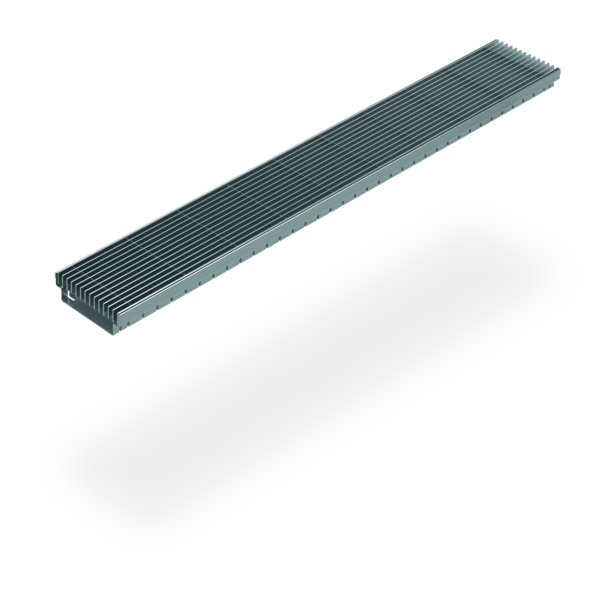

| Längsstabrost | 30 mm | 223015 | Zum Produkt | |
| Längsstabrost | 40 mm | 224015 | Zum Produkt | |
| Längsstabrost | 50 mm | 225015 | Zum Produkt |
+
